齿轮连杆组合直线运动机构

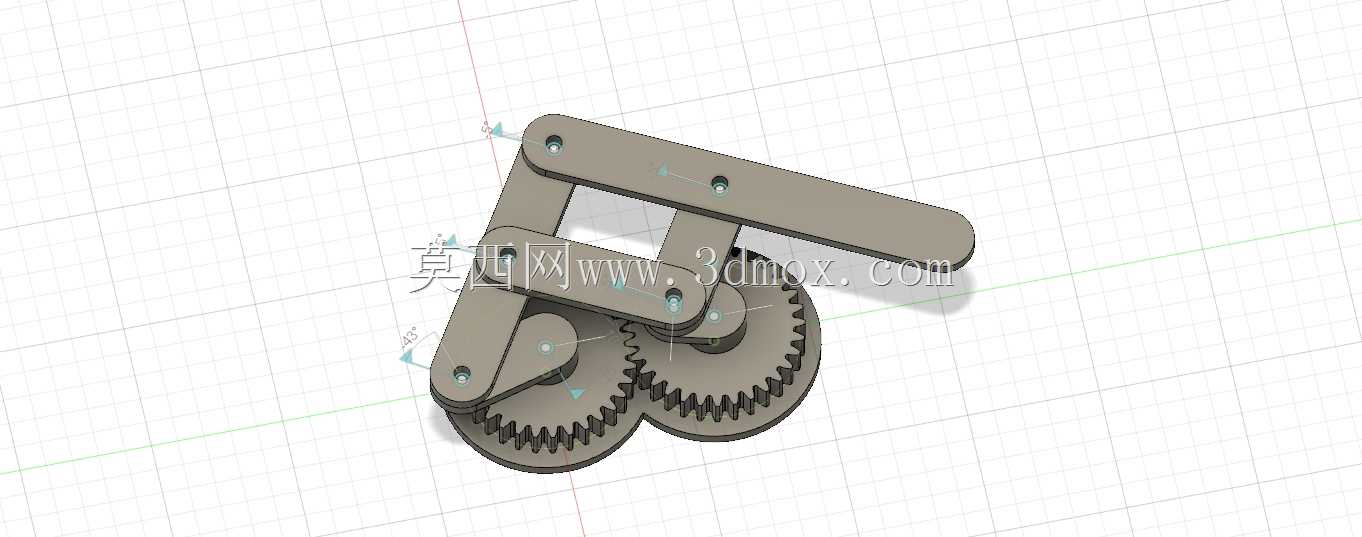

　　该齿轮连杆组合机构，核心功能是通过齿轮啮合传动配合多组连杆铰接约束，将齿轮的定轴旋转运动转化为输出端的近似直线往复运动，可应用在需要小行程直线往复动作的轻载自动化工位、小型输送线的拨料机构、教学演示教具等场景中。整套机构的传动核心为两个模数、齿数完全一致的圆柱直齿轮，两齿轮中心距按照标准齿轮啮合中心距设计，保证啮合侧隙处于合理范围，避免传动卡滞或回程间隙过大的问题。两个齿轮端面上分别设置偏心铰接柱，铰接位置经过运动学仿真校核，确保连杆组运动过程中无死点、无运动干涉。连杆组采用层叠式铰接布局，所有铰接孔与铰接轴的配合选用间隙配合，既保证转动灵活性，又控制铰接间隙带来的运动误差。输出端的长条形连杆作为运动执行件，在齿轮同步反向转动、

　　连杆约束的共同作用下，其末端的运动轨迹为近似直线，可满足小负载下的直线推送、轨迹演示需求。设计过程中优先考虑机构的运动可靠性，所有连杆的外形轮廓均做了倒角处理，避免运动过程中棱边剐蹭，铰接位置的凸台高度经过精确计算，保证多层连杆叠装后不会出现轴向窜动，同时预留了标准紧固件的安装空间，可直接采用标准螺栓、螺母完成铰接装配，无需定制特殊连接件。安装边界方面，整套机构可固定在平整安装板上，两齿轮的安装轴孔为同轴度基准，安装时需保证两齿轮轴线平行、端面共面，否则会加剧齿轮磨损甚至出现卡滞。机构整体运动行程可通过调整齿轮上偏心铰接点的偏心距进行适配，偏心距越大输出端直线行程越长，但对应的传动受力也会增大，

　　实际应用时需根据负载大小匹配合理的偏心距参数，避免连杆受力过大出现变形。该机构相比传统的曲柄滑块直线机构，无需配套直线导轨即可实现近似直线输出，结构更紧凑，装配难度更低，适合轻载、低频次动作的应用场景，也可作为机械原理教学的演示模型，直观展示齿轮传动与连杆机构组合的运动转换逻辑。
