参数化倾斜提升长杆件结构设计

　　这套倾斜提升结构的建模思路，是从车间里长条形工件转运的实际痛点切入的——产线上圆棒料、长轴坯件从低位料架向高位加工工位转运时，水平输送占用通道面积过大，垂直提升又容易在启停阶段出现工件滑移、磕碰，带固定倾角的斜向提升路径反而能兼顾转运效率与工位布局紧凑性，在轴类加工线、管材仓储出料段、长件热处理上下料场景里应用十分普遍。

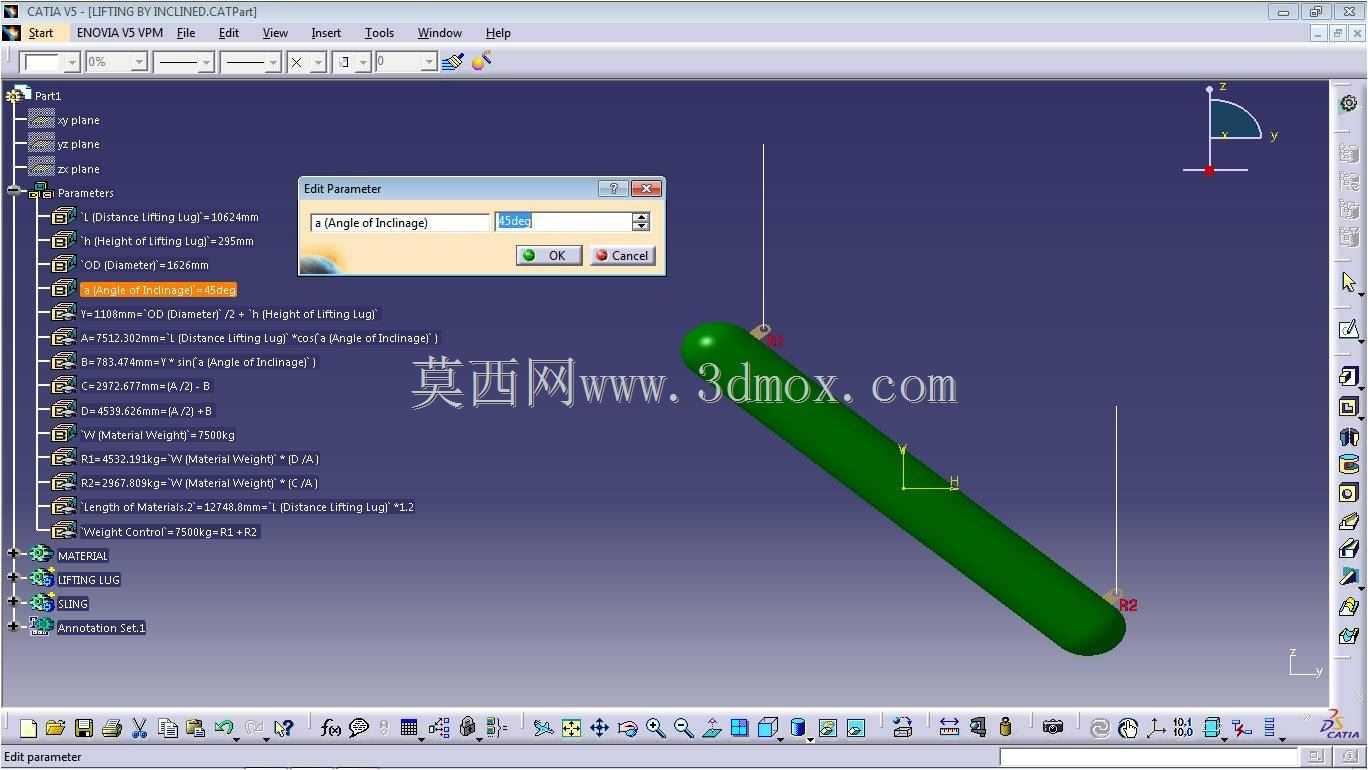

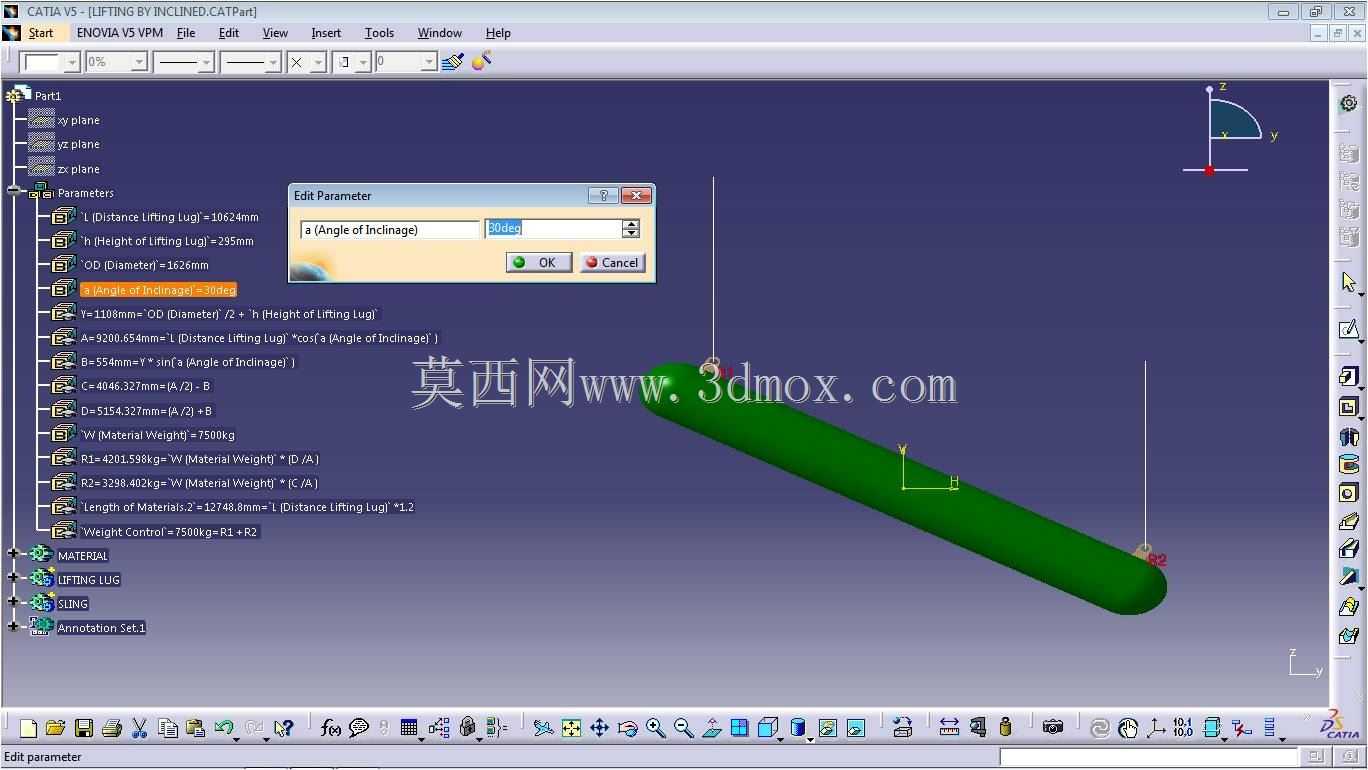

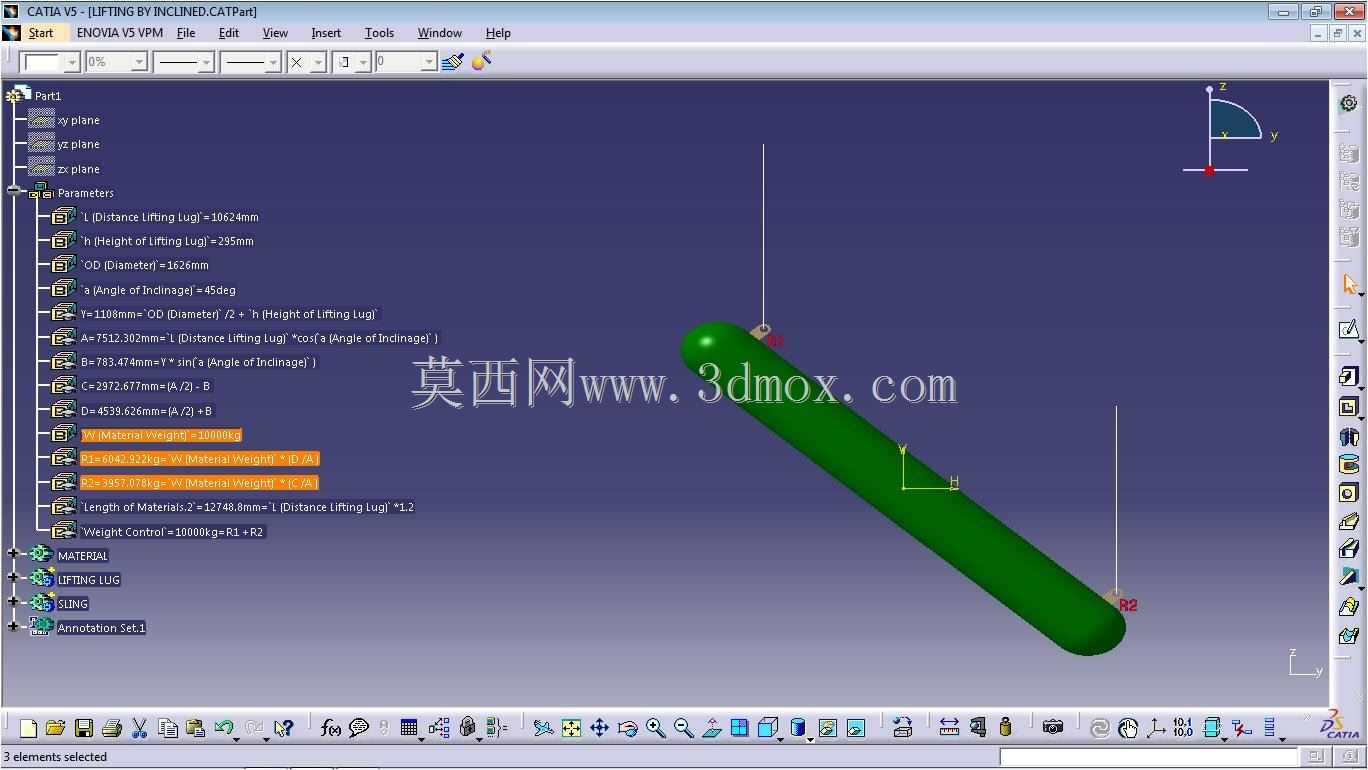

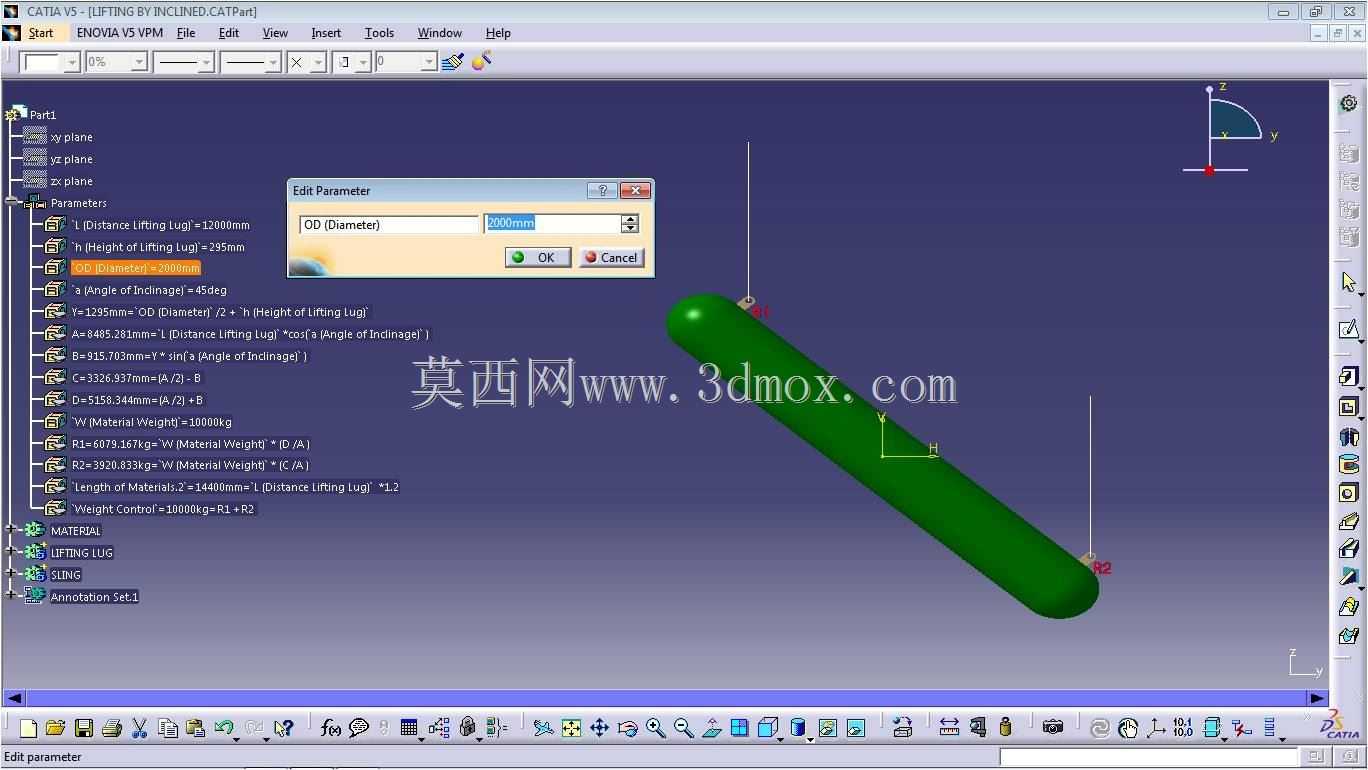

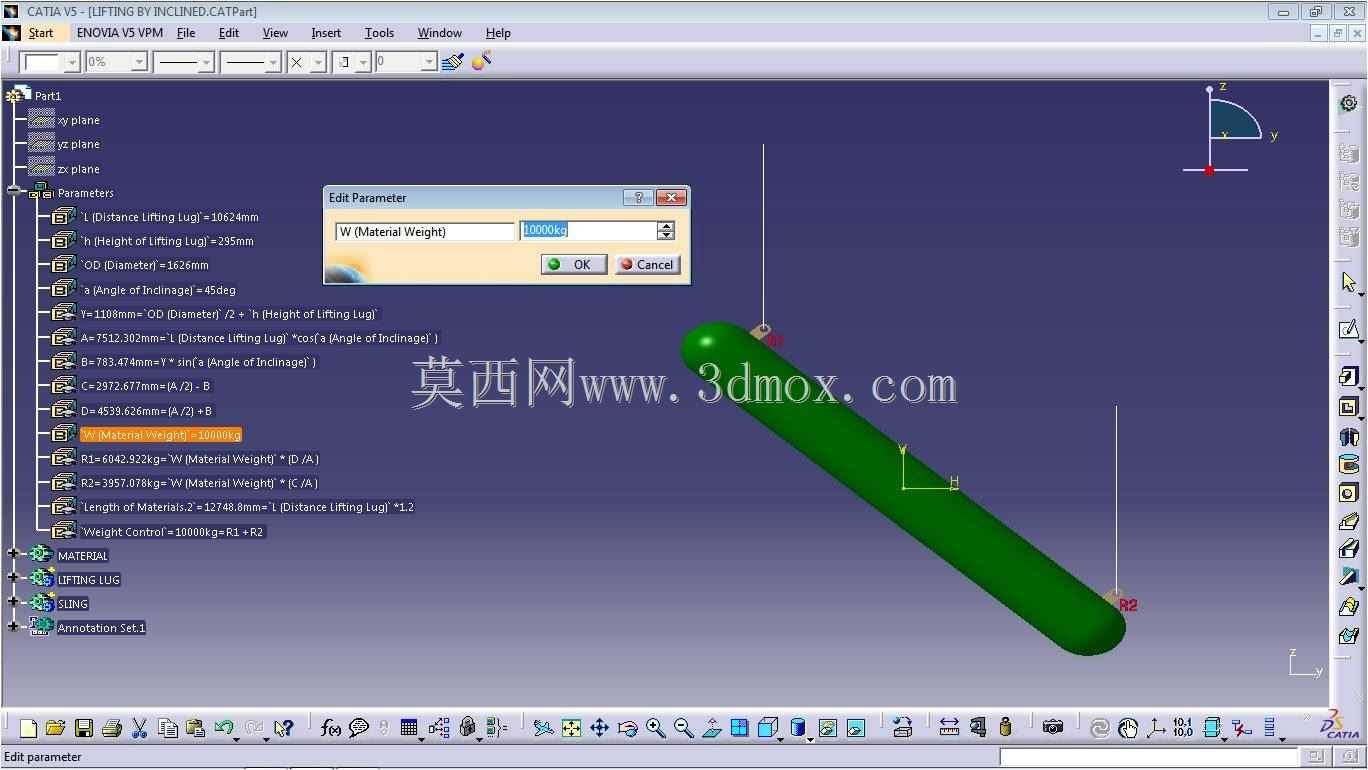

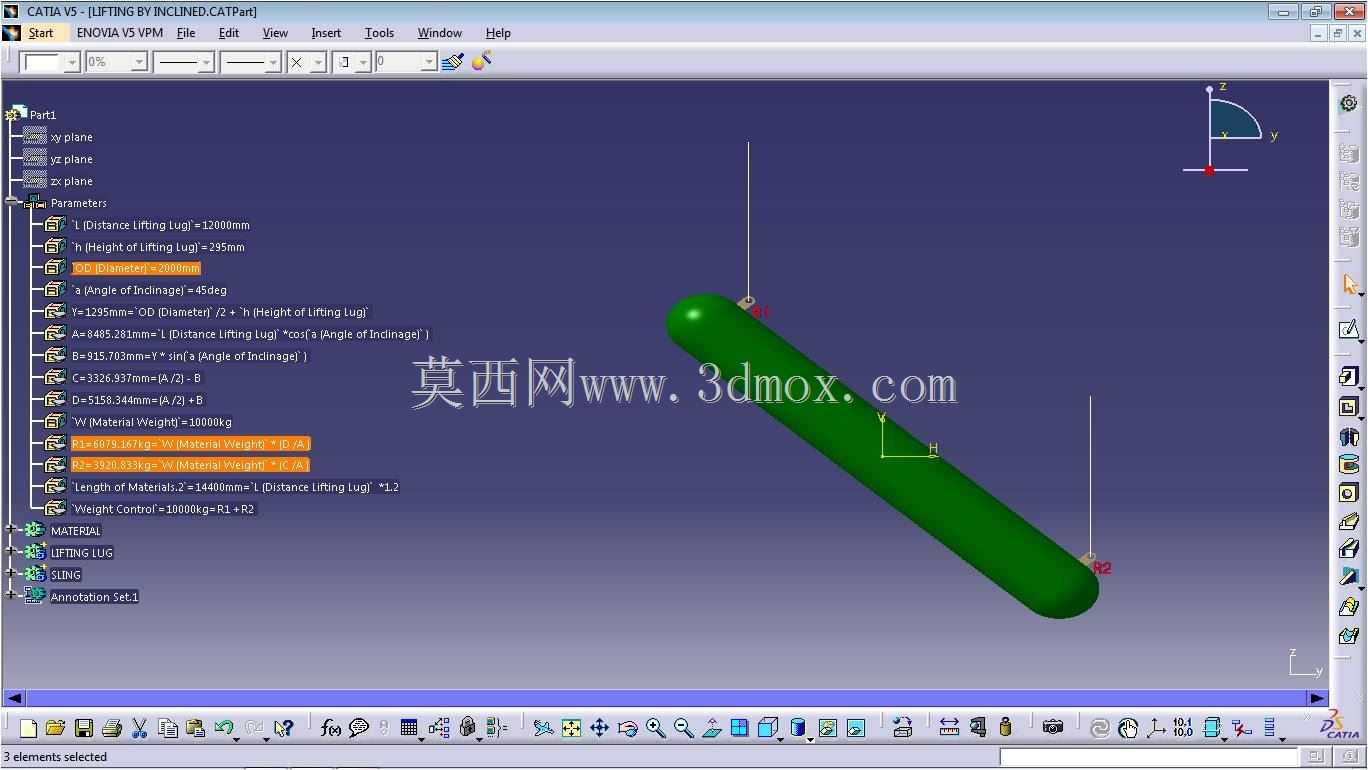

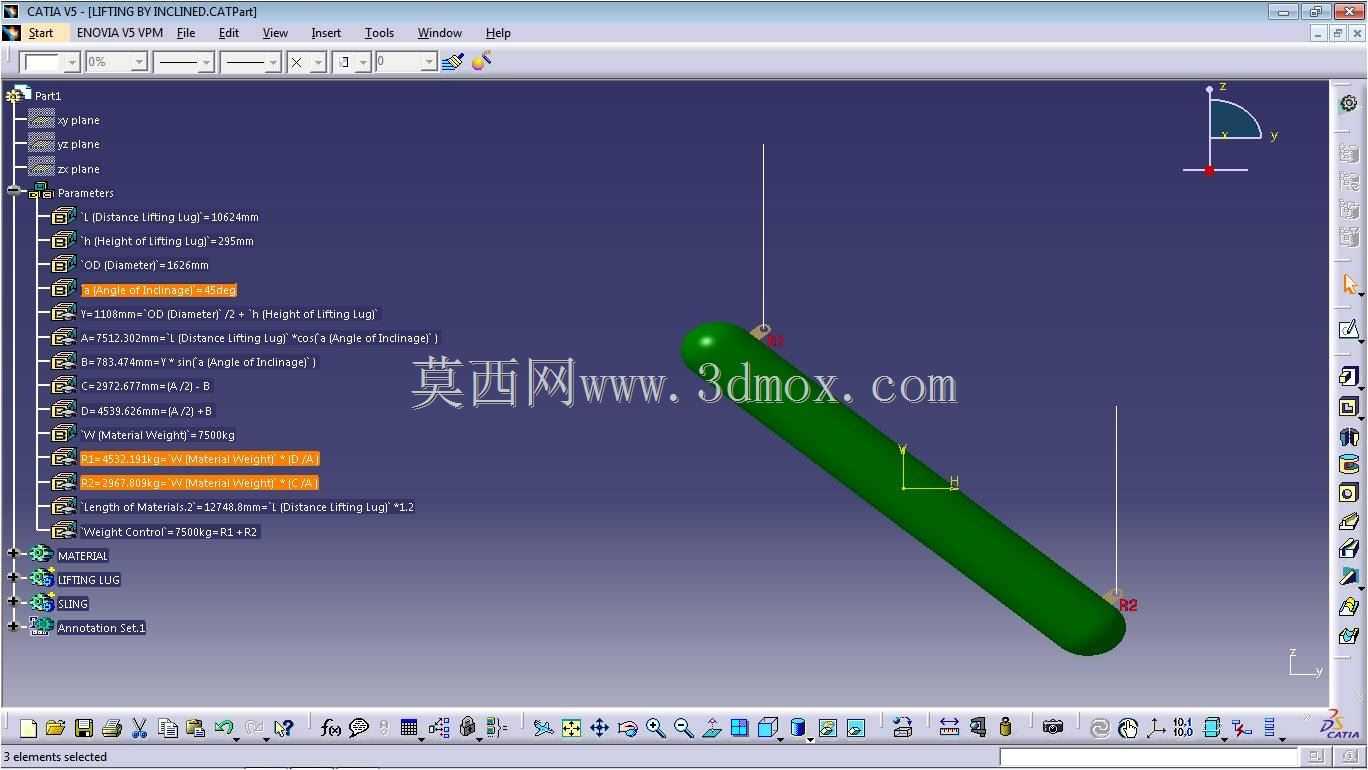

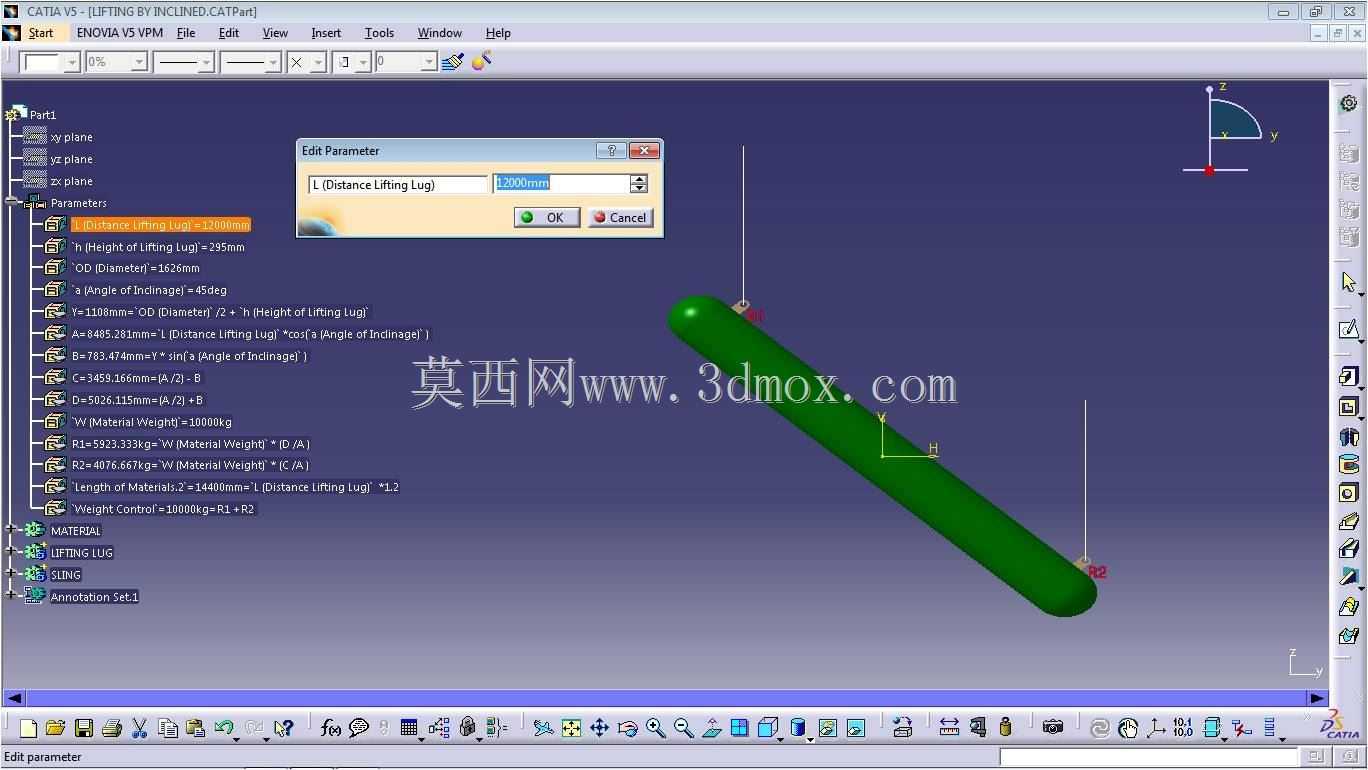

　　建模过程中没有直接绘制固定死的实体轮廓，而是把倾斜角度作为核心驱动参数挂接在参数关系表中：角度调整时，提升段的水平投影长度、垂直抬升高度会同步联动更新，两端铰接支点的安装孔位坐标、杆件自身的长度尺寸也会随参数自动重算，不需要逐特征修改草图。配套的重量参数也做了关联定义，不同直径、不同材质的棒料重量录入后，支点反力、杆件弯矩的参考值可以同步输出，给后续选型校核留出调整空间。

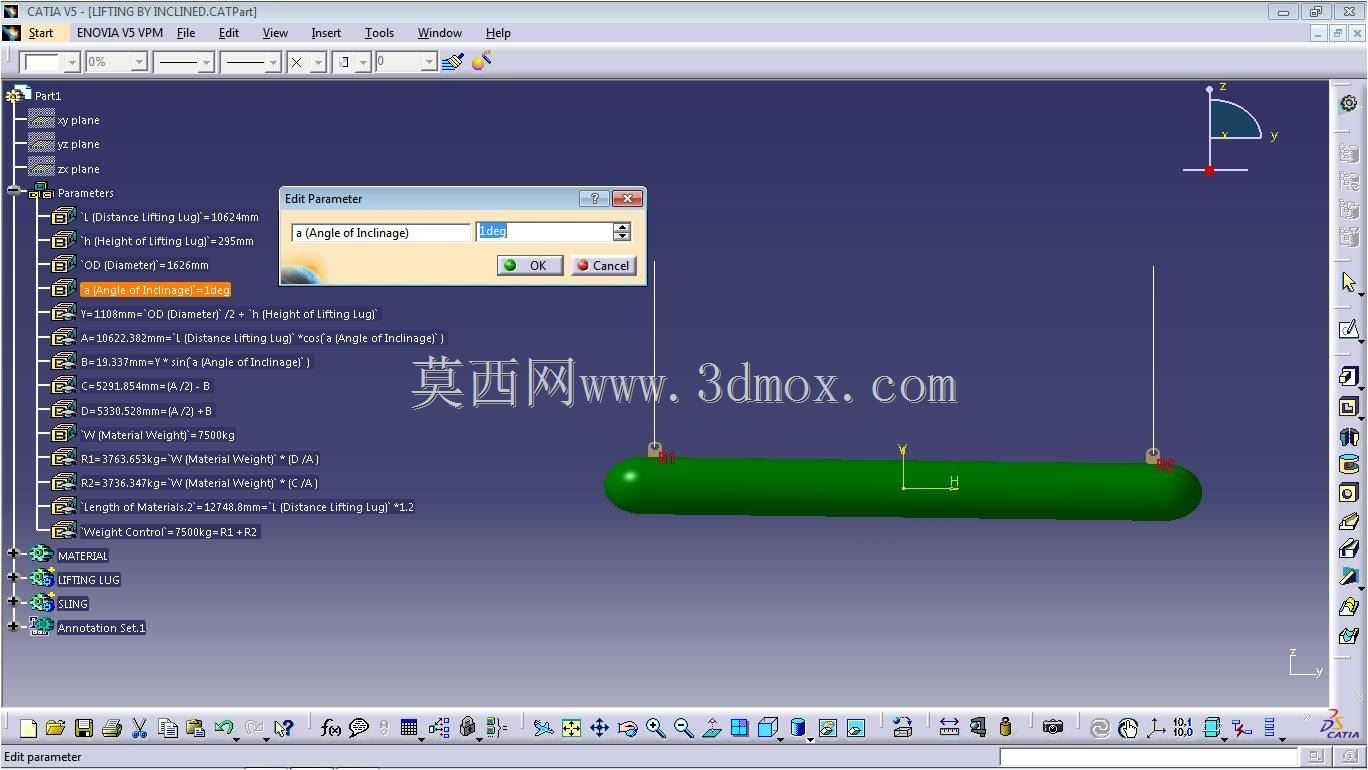

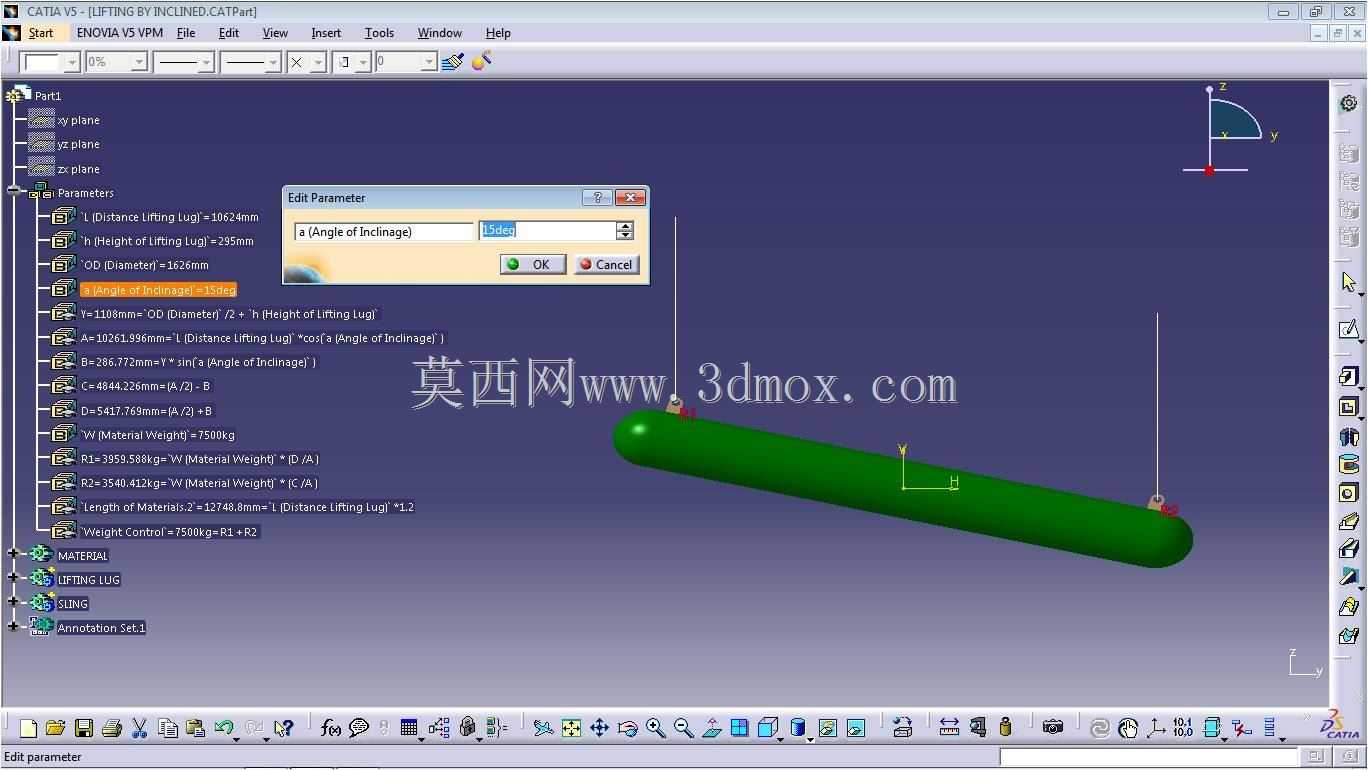

　　外形与安装边界的处理贴合现场安装逻辑：主体承载杆件为等直径圆截面长杆，两端预留铰接连接位，下端支点固定在低位进料侧的基座上，上端支点对接高位出料段的接驳工位，整体外轮廓没有突出的外凸结构，避免转运过程中剐蹭周边防护栏。倾斜角度的可调范围覆盖了车间常见的15度到45度区间：角度偏小的时候水平输送距离更长，适合场地纵深充足、抬升高度低的布局；角度偏大的时候垂直抬升效率更高，适合工位垂直落差大、水平空间受限的场景，参数调整后所有配合面的位置关系不会出现脱节。

　　结构功能上，这套倾斜提升件主要承担长工件的斜向承托与导向，杆件表面为连续光滑圆柱面，没有台阶凸起，工件沿杆面滑移或者配套外置托块移动时都不会出现卡滞。设计阶段也提前考虑了安装公差：两端铰接孔的同轴度、杆身直线度都在参数表里预留了补偿量，现场安装时如果基座预埋件出现小范围位置偏差，只需要微调倾斜角度参数就能适配实际安装尺寸，不用重新加工连接件。受力层面，长杆作为主要承力件，参数化关联重量后可以快速比对不同负载下的杆身挠度，避免大长度提升时杆身下挠过大导致工件滑脱，整个建模逻辑完全服务于结构迭代与现场适配，没有冗余特征。
