双法兰连接式管道衬套结构设计

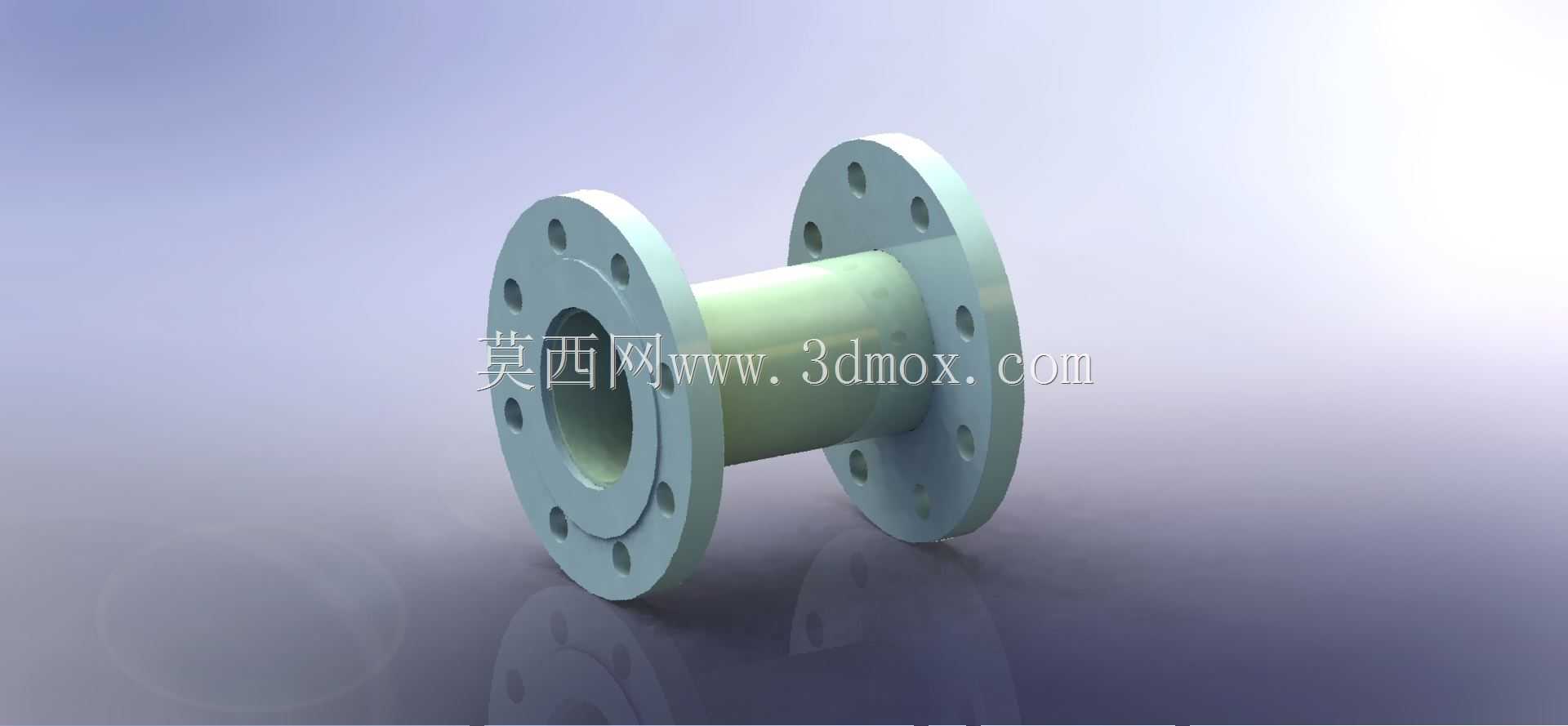

　　这款双法兰衬套主要应用在工业管路系统的对接过渡场景，常见于化工流体输送、市政给排水、暖通循环管路的变径或轴向补偿段，用来填补两段法兰管道之间的安装间隙，同时抵消管路运行中产生的小幅轴向窜动，避免法兰密封面因硬接触出现压溃或渗漏。从结构设计来看，两端采用标准凸面法兰盘结构，法兰盘上沿圆周均匀分布螺栓通孔，孔位间距匹配常规PN16压力等级的法兰安装尺寸，安装时无需额外加工适配孔位，可直接与同规格管路法兰通过螺栓组锁紧，中间的筒体部分做了等径加厚处理，内壁做了光滑过渡处理，减少流体经过时的阻力损失，同时避免介质在筒壁残留结垢。设计过程中优先考虑了安装边界的适配性，法兰盘的外径尺寸控制在对应通径法兰的标准范围内，不会超出管路支架的安装空间，

　　筒体长度可根据实际管路间隙做参数化调整，建模时将法兰螺栓孔做了阵列特征关联，修改孔数或孔位时可同步更新两端法兰的特征，避免出现两端孔位错位的安装问题。法兰与筒体的连接位置做了圆角过渡处理，减少应力集中，避免管路承压时连接位置出现开裂，筒体的壁厚根据常规1.6MPa工作压力做了强度校核，满足常规工业管路的承压要求。实际选型使用时，需要确认两端对接法兰的压力等级与通径匹配，安装时在法兰密封面加装对应材质的密封垫片，按照对角顺序锁紧螺栓即可完成装配，该结构可适配多种材质的管路系统，根据输送介质的不同可更换衬套本体的材质，比如输送腐蚀性介质时可选用衬塑或不锈钢材质，输送常规水介质时可选用碳钢做防腐处理即可。建模过程中对法兰密封面的凸台高度做了精确控制，保证密封面的平面度要求，避免因密封面倾斜导致的渗漏问题，螺栓通孔的直径比对应螺栓规格大2mm，预留安装时的调整余量，降低现场安装的对中难度。
