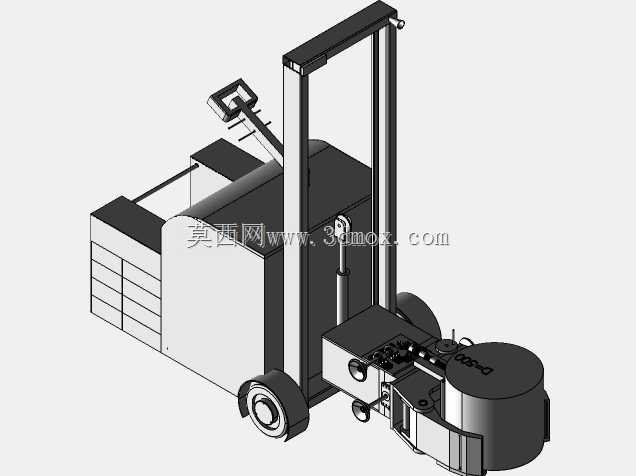

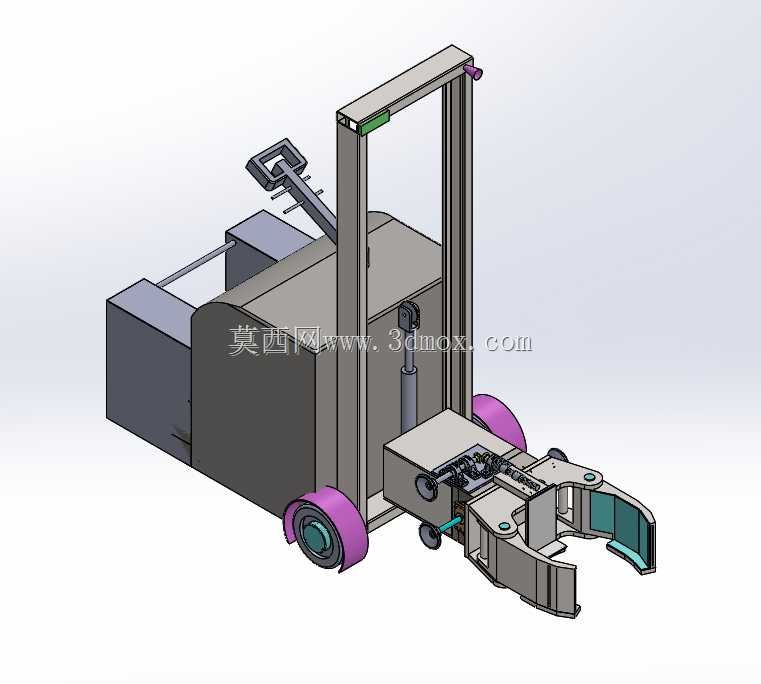

带夹抱属具的步行式电动堆垛叉车结构

　　这款带夹抱属具的步行式电动堆垛设备，主要面向窄通道仓储、生产车间线边物料转运场景设计，适配卷状、箱体类异形工件的短距离搬运与低位堆垛作业，区别于常规货叉式堆垛车，前端夹抱属具可直接对圆柱形、规整箱体类物料进行抱夹取放，无需额外搭配托盘，能有效节省仓储空间与托盘采购成本，尤其适合印刷、纺织、家电制造等行业的卷材、成品箱体转运工况。从结构设计来看，设备采用立式门架布局，门架采用双立柱槽钢焊接结构，内置起升油缸带动属具架沿门架导轨做垂直升降运动，起升过程中门架立柱的导向间隙控制在0.5mm以内，避免升降过程中出现卡滞或晃动；门架后侧布置蓄电池组与驱动轮总成，驱动轮采用聚氨酯包胶材质，既保证地面附着力，又能减少对环氧地坪的磨损，

　　驱动轮上方设置操作扶手，集成行走调速、起升下降、急停等操作按钮，操作人员步行跟随设备即可完成所有动作控制，操作半径小，可在1.8米宽度的通道内完成转向作业。前端夹抱属具采用对称双夹臂结构，夹臂内侧贴有防滑橡胶垫，夹臂开合通过直线油缸驱动，开合行程可根据物料直径调整，夹取力通过液压系统溢流阀控制，避免夹力过大损伤物料表面；属具与起升架之间采用快装式连接结构，可根据作业需求快速更换货叉、纸卷夹等不同属具，提升设备通用性。设备整体外形长度控制在1.6米以内，不含属具的车体宽度为0.8米，门架最低高度为1.9米，适配标准2米净高的车间通道通行，起升高度根据配置不同可覆盖1.6米至3米区间，满足常规线边堆垛与低层货架存取需求；

　　车体后侧设置平衡配重块，额定载重下的前倾稳定性系数满足工业车辆安全规范要求，夹取最大直径1.2米的卷料时不会出现前倾失稳风险。液压系统采用集成式阀组布置，减少管路接头数量，降低液压油泄漏概率，电气线路沿车体内部线槽排布，所有外露接线端均做防水防尘处理，适配车间多粉尘、偶尔有液体飞溅的作业环境；行走驱动采用直流伺服电机，调速范围宽，低速行走时速度平稳，对位精度高，方便操作人员精准调整夹臂与物料的对位位置，减少对位调整时间。
