带防护框架的工业皮带输送设备结构

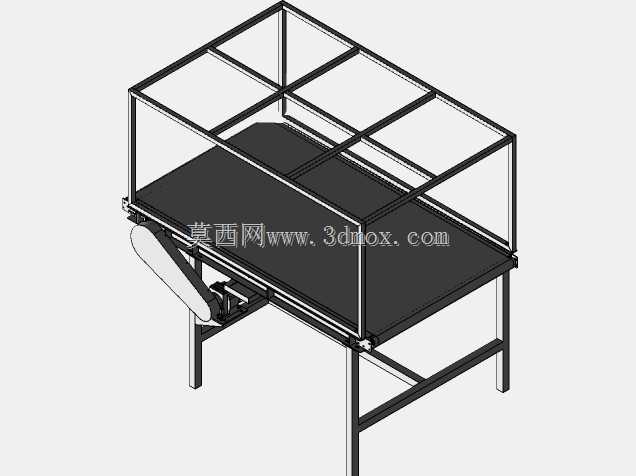

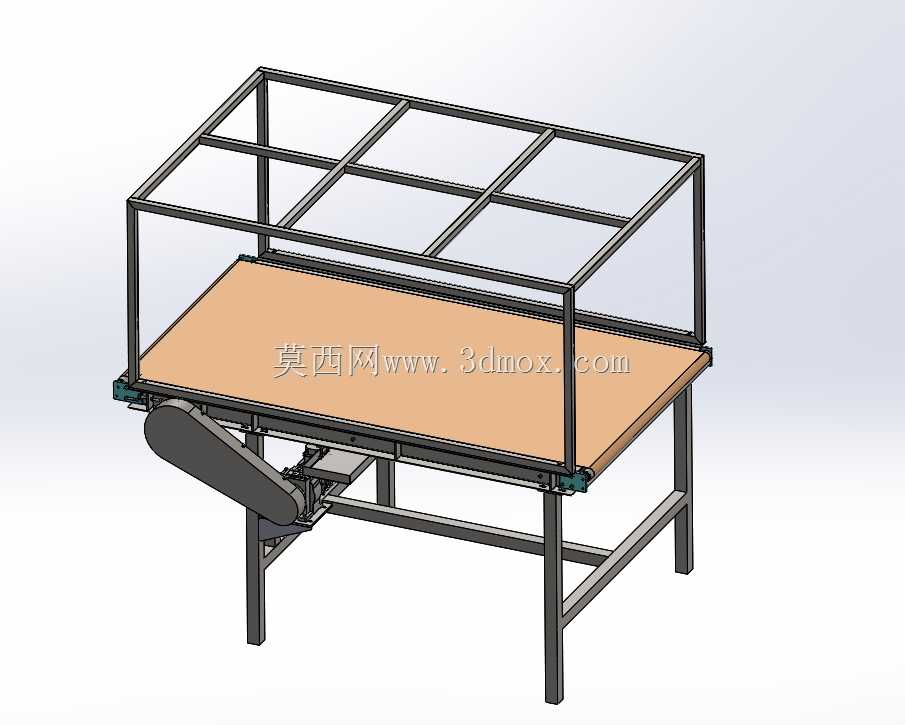

　　这款带式输送结构的设计，首先围绕车间常规物料转运的实际工况展开，日常可对接生产线末端、加工工位上下料点、包装工序接驳位，承担散料、盒装工件、小型加工件的水平输送任务，适配电子组装、轻工包装、五金加工等多个生产场景的物料流转需求。设备主体采用方通焊接机架作为承载基础，支腿设置可调脚杯结构，可根据现场地面平整度调整设备水平度，避免皮带运行出现跑偏、抖动问题，机架整体做喷塑处理，适配车间常规生产环境的防腐蚀、耐脏污需求。上部设置的方管拼装防护框架，并非冗余设计，一方面可在框架上加装透明亚克力挡板或者防护网，避免输送过程中工件从皮带侧边滑落，另一方面也可预留传感器、扫码枪、工位作业指导书挂板的安装点位，满足不同工位的功能拓展需求，

　　框架的高度经过实际工况测算，不会遮挡操作人员取放工件的操作视线，同时能起到安全防护的边界提示作用。输送面采用平皮带作为承载构件，驱动端设置在设备侧下方，采用电机搭配减速机的驱动组合，张紧结构集成在驱动辊筒安装座上，可通过调整螺栓快速调整皮带张紧度，日常维护时无需拆解大量结构即可完成皮带更换、张紧度校准作业。从安装边界来看，设备整体宽度控制在常规车间工位通道适配范围内，长度可根据实际产线需求做模块化拼接，支腿的安装孔位预留了与地面膨胀螺栓固定的点位，若设备需要长期固定在某一工位，可直接通过膨胀螺栓完成固定，若需要频繁调整工位，也可在支腿底部加装脚轮实现快速移位。设计过程中特意将驱动组件做了侧置下沉处理，既减少了设备端部的占用空间，

　　方便与上下游设备做紧密对接，也避免驱动组件突出部位磕碰过往操作人员，皮带下方设置的托辊间距经过载荷验算，在承载常规10kg/m的均布载荷时，皮带不会出现明显下凹，保证输送过程中工件放置平稳，不会因为皮带形变出现工件偏移、滑落问题。设备两端的辊筒做了腰形鼓型加工，可自动修正皮带运行过程中的轻微跑偏，减少日常运维的调整频次，防护框架与主机架采用螺栓连接而非满焊固定，若后续需要拆除框架拓展设备使用场景，可快速完成拆解，无需切割破坏主体机架结构。
