小型立式手动线材折弯加工装置

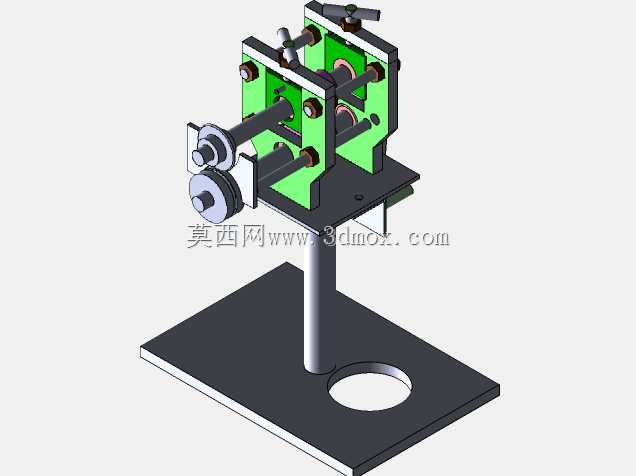

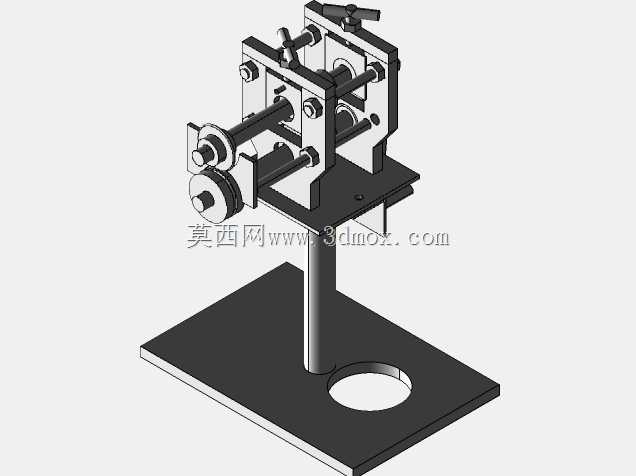

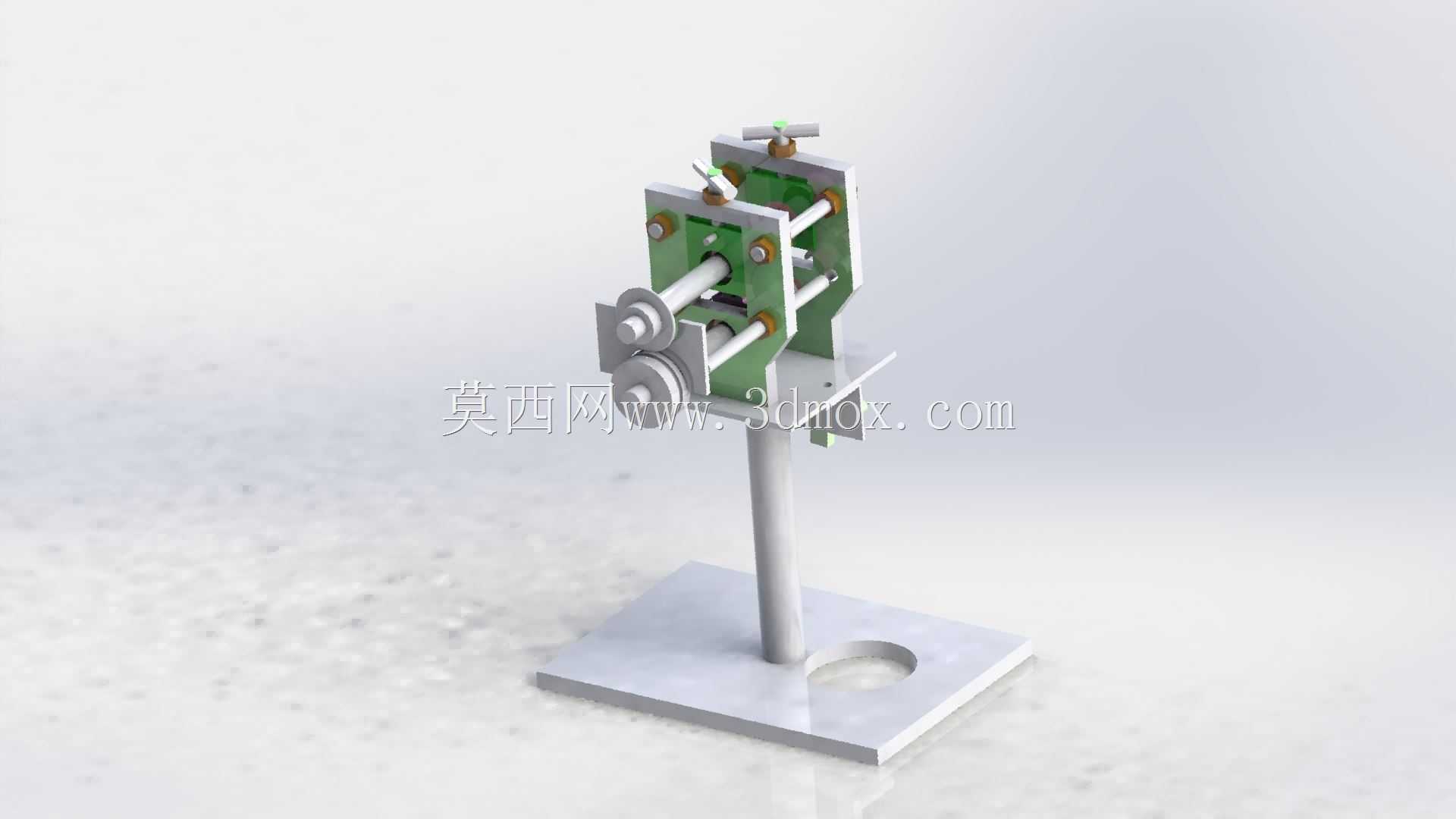

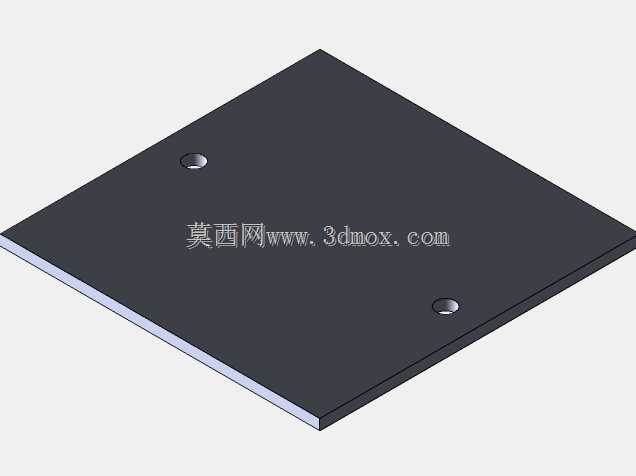

　　这款小型立式折弯装置主要面向小批量线材、薄金属片的精准折弯作业场景，常见于电子通讯配件加工、小型五金件打样、线束预处理工位，适配直径6mm以内的金属线材以及厚度1mm以内的薄铜片、铝片弯折需求，相比大型折弯设备更适合多品种小批量的柔性生产场景，无需外接动力源即可完成操作，在工位排布时可直接放置于常规工作台面，不需要额外做地基固定。装置整体采用立式悬臂支撑结构，底部为方形安装底座，底座预留有安装固定孔，可通过螺栓锁紧在工作台面，也可搭配配重块直接放置使用，底座上方的垂直支撑立柱采用实心圆钢加工，承担上部执行机构的全部载荷，立柱与上部工作头的连接位置设置有高度调节锁紧结构，可根据操作人员的作业习惯、

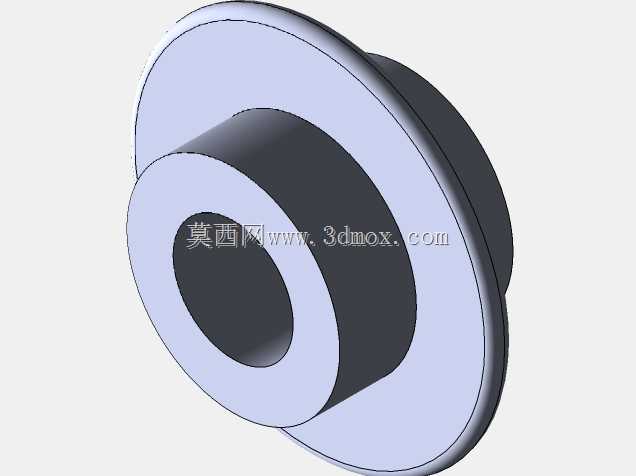

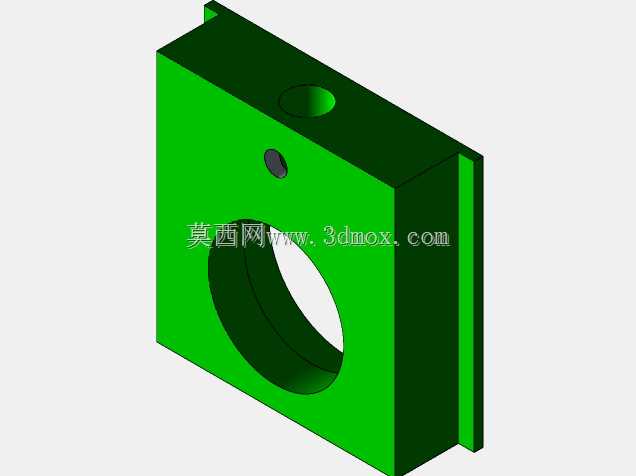

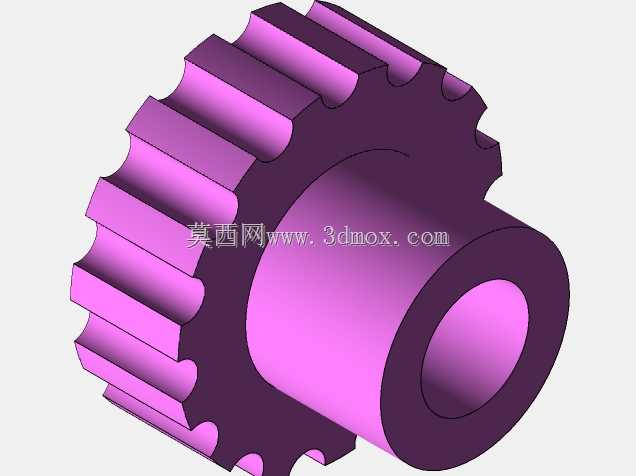

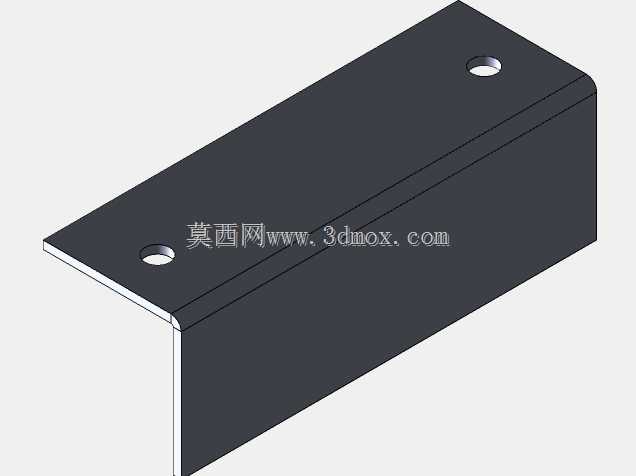

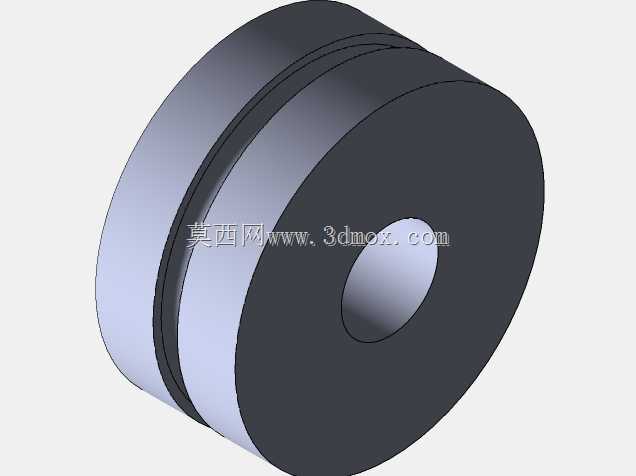

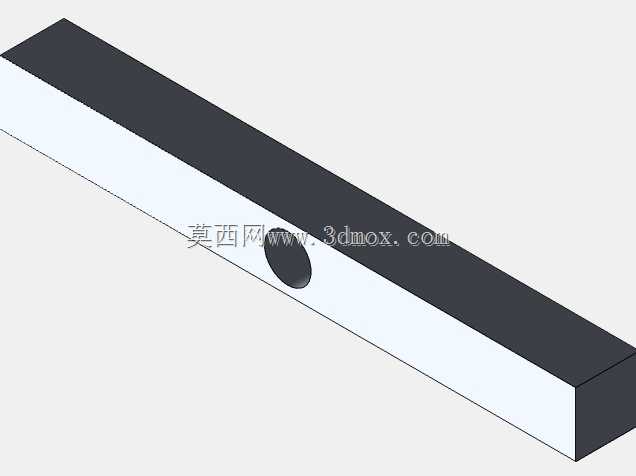

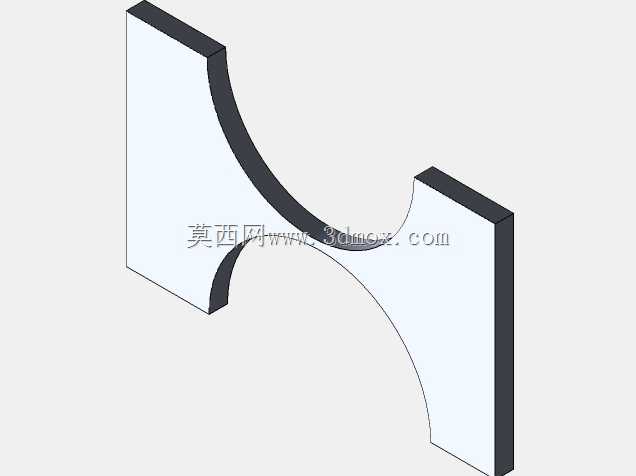

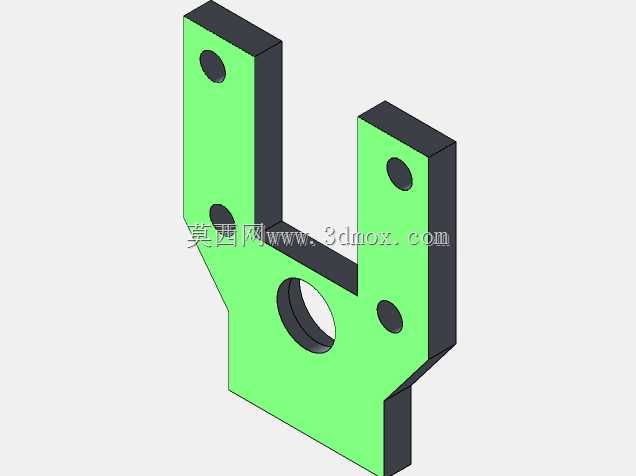

　　待加工工件的长度尺寸调整工作头的离地高度，适配不同站姿作业的需求。上部执行机构采用双侧立式支撑板作为承载框架，框架内设置有上下排布的导向辊轴与成型压轮，辊轴与压轮均采用耐磨轴承钢加工，表面做硬化处理减少长期弯折作业带来的磨损，压轮的间隙可通过顶部的调节手轮进行微调，适配不同线径、不同厚度的待加工材料，避免间隙过大导致弯折位置起皱、间隙过小刮伤工件表面的问题。操作时将待弯折的线材或薄片从导向辊之间送入，对准成型位置后扳动侧面的操作手柄即可带动压轮完成弯折动作，弯折角度可通过后侧的限位挡块进行预设，可实现固定角度的重复弯折作业，同一批次工件的弯折角度一致性偏差可控制在1度以内，满足小型五金配件、通讯接插件引脚的加工精度要求。

　　设计过程中优先考虑了操作的便捷性与维护成本，所有辊轴、压轮均采用快拆式锁紧结构，长期使用出现磨损后可快速更换备件，不需要整体拆解设备框架，双侧支撑板之间的连接螺栓均采用防松设计，长期承受弯折交变载荷也不会出现松动移位的问题，整体结构没有复杂的传动部件，日常仅需要定期在辊轴轴承位置加注润滑脂即可完成维护，适合小型加工车间、维修工位、打样实验室这类没有专业设备维护团队的场景使用。设备的整体占用台面尺寸较小，上部执行机构的横向宽度不超过200mm，纵向伸出长度不超过150mm，不会占用过多的工作台操作空间，在排布流水线工位时可将其嵌入到线束加工、五金组装的工位台面上，作为工序内的配套加工工装使用，不需要单独预留设备放置区域。
