空中悬挂输送吊具结构三维设计

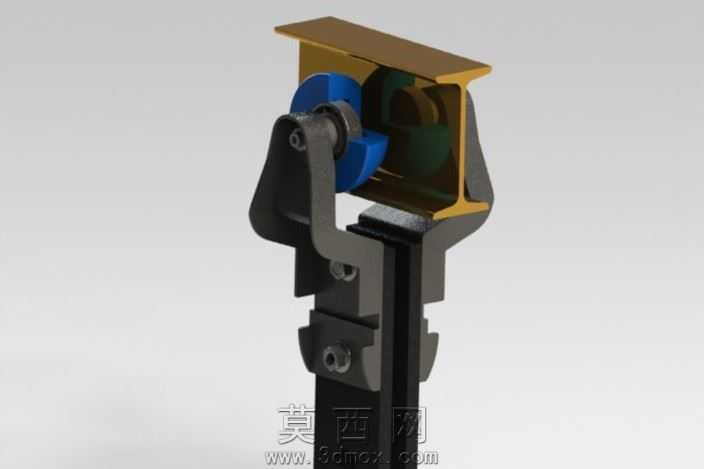

本作品为空中悬挂输送系统配套的吊具滑车三维设计，建模过程采用SolidWorks完成全参数化零件构建与装配，严格遵循机械设计公差配合规范完成各部件的约束装配。建模阶段首先完成上部工字钢轨道适配的行走轮组设计，蓝色行走轮采用圆弧轮缘结构，可紧密贴合工字钢翼缘内侧面，保证行走过程中不发生脱轨偏移，轮组内部预留轴承安装位与轴肩定位结构，确保转动顺畅无卡滞。中部的铰接支架采用弯折钣金与机加工件组合结构，通过销轴实现吊具与行走轮架的活动连接，可适配输送线路中的上下坡、转弯等变向工况，支架上设置的限位凸台可限制吊具摆动幅度，避免输送过程中吊载物件发生大幅晃动。下部的夹持固定结构采用快拆式夹装设计，通过螺栓锁紧结构可快速固定待输送的工件挂架，夹装接触面做了防滑纹理处理，提升吊载的可靠性。渲染阶段采用KeyShot完成材质与场景搭建，上部工字钢轨道赋予热轧钢材哑光金属材质，行走轮赋予耐磨工程塑料蓝色半哑光材质，铰接支架与夹具体分别做发黑处理与镀锌防锈处理的材质区分，金属部件添加细微的表面划痕与氧化质感，还原工业零件真实的表面状态，场景采用柔和的影棚布光，清晰展现各部件的装配关系与结构细节。设计过程中充分考虑了吊具的承重载荷与转动灵活性，所有受力部件均做了加厚处理与圆角过渡，避免应力集中导致的部件损坏，各活动连接部位均预留了润滑间隙，可适配长时间连续运行的工业输送场景，整体结构紧凑，安装维护便捷，可直接用于悬挂输送生产线的方案设计与结构参考。
