带长触柄微动行程限位开关结构

　　这类带长条形触柄的微动开关，常见于自动化产线、检测夹具、小型家电控制回路以及设备安全防护位置，用来把机械位移转化为明确的电信号通断。实际使用中，它并不承担大负载动力回路，而是作为位置反馈、到位确认、门盖状态检测或机构极限位置判断的输入元件，接入PLC输入点、继电器控制回路或小型控制板。

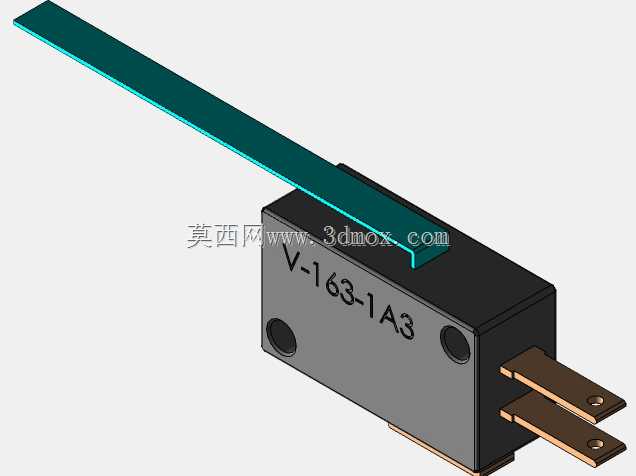

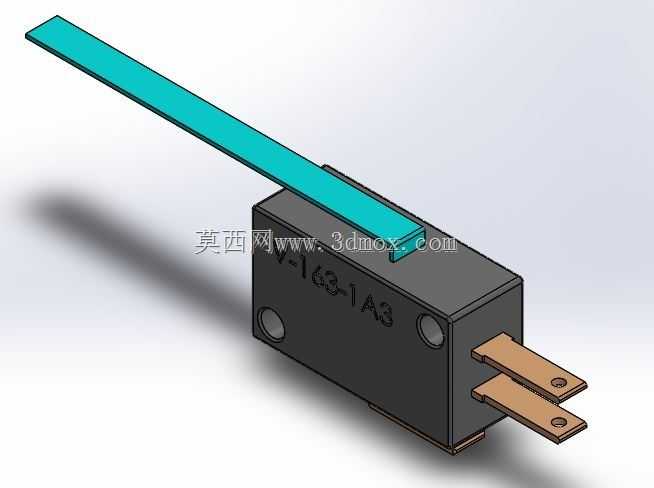

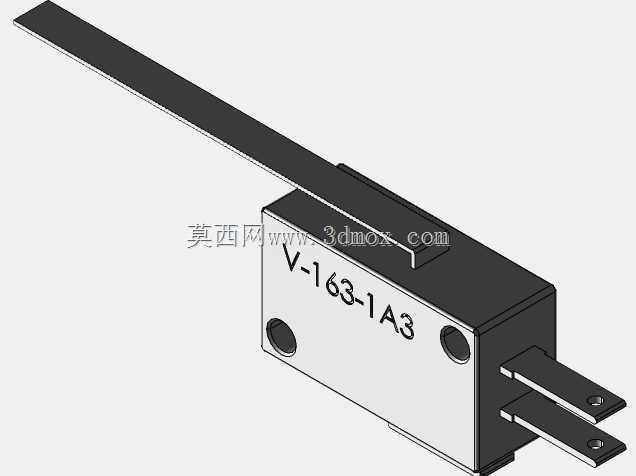

　　从结构上看，模型还原了黑色矩形开关本体、顶部伸出的青色长触柄以及本体侧下方两片棕色焊接端子。长触柄的作用是放大被检测件的微小位移：当滑块、门板、凸轮或执行机构压下触柄末端时，触柄绕本体内部支点动作，带动内部弹片快速翻转，使触点完成常开与常闭状态切换。相比短按钮式微动元件，长柄形式对触发位置的容忍度更高，适合被测件运动轨迹存在一定偏差、接触点距离开关本体较远的场合。

　　本体采用近似长方体布置，侧面预留圆孔特征，便于通过螺钉、卡件或支架固定在安装板上。建模时需要重点把握触柄与本体之间的铰接边界，触柄在未受压时保持翘起状态，受压后向下摆动；两片端子从同一侧伸出，端子上的小孔对应焊接或插接定位需求，也方便在装配中核对走线方向。对于设备布局而言，开关本体应尽量靠近刚性安装面，避免触柄承受侧向扭力；长柄末端与运动件接触时，推荐采用平面压触或滚轮过渡，减少长期滑动造成的磨损。

　　安装边界方面，需要同时预留本体固定空间、端子接线空间和触柄摆动空间。端子侧不能与金属支架直接短接，触柄运动路径上不应有线缆、线槽或相邻零件干涉。若用于高速往复机构，应校核触柄压下量，既要保证触点可靠过行程，又不能超过开关允许的机械极限。三维建模时可将本体作为固定件，触柄按摆动件表达，端子保留薄片与孔位特征，这样既能用于整机干涉检查，也能直接服务于电气安装板和支架开孔设计。
