工业仓储堆叠式钢制承载托盘结构设计

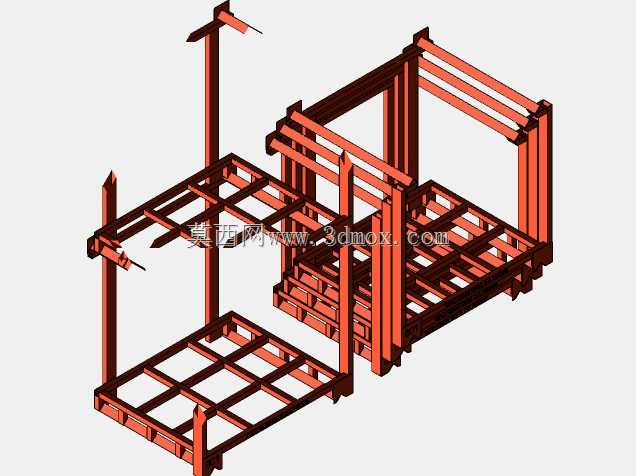

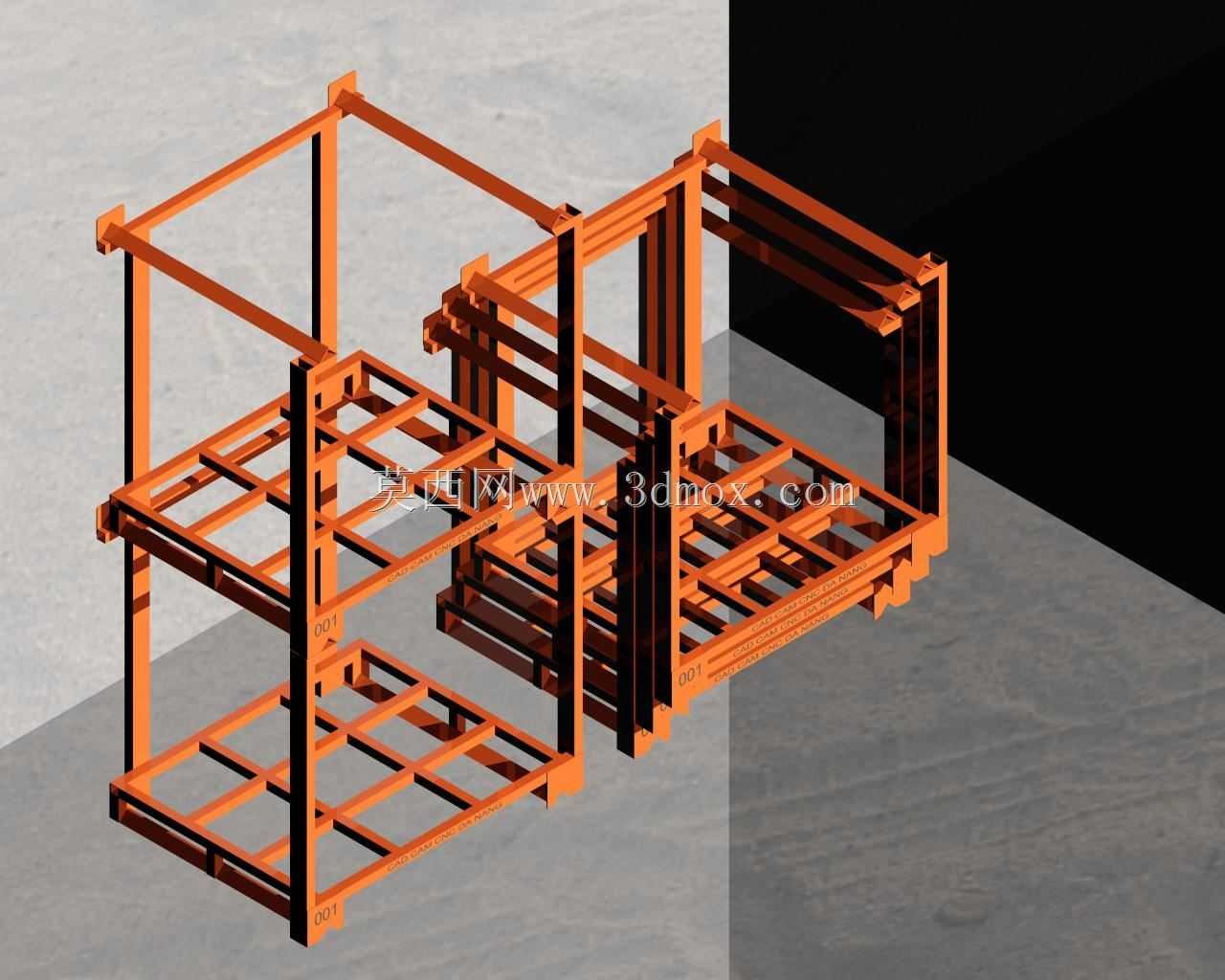

　　这款钢制承载托盘主要面向生产车间线边暂存、立体仓库高位堆叠、重型物料周转的作业场景，区别于常规平面托盘，其自带的竖向立柱框架可实现多层堆垛时的载荷直接传导，避免上层物料直接压在下层货物表面，适配箱体类、框架类、不规则重型工件的多层存储需求，在机械加工车间的半成品周转区、成品仓的密集存储区都能适配使用。从结构设计逻辑来看，架体整体采用矩形钢管焊接成型，底部托盘框架采用纵横交错的肋条排布，肋条间距经过载荷校核，既保证单盘额定承载下的挠度变形控制在允许范围内，又尽可能减少架体自重，降低无效载荷占比；竖向立柱与底部托盘采用满焊连接，立柱顶端设置定位止口，堆垛时上层托盘的底部框架可直接嵌入止口内，避免高位堆叠时出现滑移、侧倾风险，

　　相邻立柱之间设置横向连接杆件，提升架体整体抗扭刚度，应对叉车转运过程中的启停冲击。外形尺寸方面，整体框架适配标准1200*1000的物流单元模数，立柱高度预留足够的货物放置空间，堆垛层数可根据地面承载能力与货架层高灵活调整，底部托盘的叉取通道预留了足够的叉车作业间隙，可适配手动液压叉车、平衡重式电动叉车的双向叉取作业，无需额外调整作业方向。在实际使用中，这类带框架的钢托盘可直接作为独立存储单元使用，无需搭配额外货架即可实现多层堆叠，对于临时仓储区域、车间暂存区的空间利用率提升效果明显，架体表面采用橘红色防锈涂装，在车间环境中辨识度高，焊接位置均做了焊渣清理与打磨处理，避免应力集中导致的焊缝开裂，

　　长期重载使用下的结构稳定性优于普通平托盘。设计过程中针对立柱的压杆稳定性做了专项校核，根据不同堆垛层数的载荷叠加情况调整了立柱的管壁厚度，避免为了追求轻量化导致立柱失稳变形，底部肋条的排布避开了叉齿作业的核心区域，减少叉车作业时对架体的碰撞损伤，框架边角位置均做了圆弧过渡处理，避免周转过程中剐蹭操作人员或货物外包装。
