龙门式离线自动拧螺丝装配设备结构

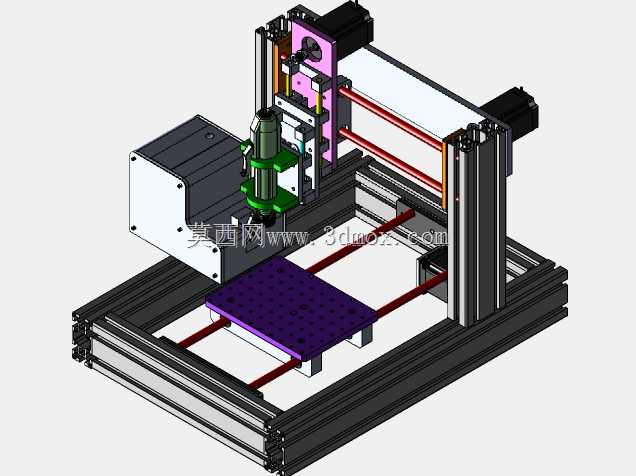

　　这套三维结构对应的是离线式自动螺丝锁付设备，主要应用在3C电子、小型家电、低压电器配件的小批量多品种装配工位，区别于在线式跟随流水线的锁付设备，该设备采用独立台式布局，不需要对接产线传输机构，可单独放置在装配工段的任意工位，适配零散订单、试制样件、小批量组装的螺丝锁付工序，能替代人工手持电批完成重复的螺丝取料、对位、拧紧动作，降低人工长时间操作带来的滑牙、漏锁、扭力不一致问题。

　　从结构布局来看，设备采用标准XYZ三轴龙门运动架构，X轴横梁搭载在两侧Y轴线性导轨上，Z轴锁付头模组沿X轴横梁做横向移动，底部的工件载板固定在Y轴的运动滑台上，三个轴的运动范围覆盖整个载板的工作区域，可适配载板范围内任意位置的螺丝孔位锁付。整体机架采用工业铝型材拼接搭建，型材槽口内置走线槽，所有动力线缆、信号线缆都沿型材内部排布，避免运动过程中线缆拖拽剐蹭，同时铝型材框架的安装孔位通用，后期如果需要调整轴的行程、更换更大尺寸的载板，不需要重新焊接机架，只需要更换对应长度的型材和导轨即可，改造成本较低。

　　Z轴的锁付头集成了电批固定座、吸嘴组件、升降导向结构，电批采用浮动安装方式，锁付过程中批头接触螺丝时可沿轴向小范围浮动，避免硬接触损伤螺丝帽或者工件表面；吸嘴通过气管连接真空发生器，螺丝供料器送出的螺丝会被吸嘴前端吸附，随Z轴移动到孔位上方后，电批下压旋转完成拧紧，扭力通过电批本身的扭力调节环设定，可根据不同规格的螺丝调整锁付力度，避免扭力过大打裂塑料工件或者扭力过小锁付不到位。设备底部的载板采用多孔位设计，可根据不同工件的外形安装定位夹具，不需要重新制作整块载板，只需要通过销钉或者快速夹钳将定制的小型定位块固定在载板对应孔位上，就能完成不同产品的换型，换型时间可控制在十分钟以内，适配多品种小批量的生产需求。

　　设计过程中对各轴的运动边界做了限位处理，每个轴的两端都安装了硬限位块和光电限位开关，当运动模组触发光电开关时会立即减速停止，即使光电开关失效，硬限位块也能阻挡滑台脱出导轨，避免设备撞机损坏。导轨选型时根据每个轴的负载重量做了匹配，Y轴承载整个X轴横梁和Z轴锁付头的重量，选用了宽度更宽的线性导轨，滑块数量也做了增加，保证高速运动时的结构刚性，不会出现晃动导致锁付位置偏移；X轴和Z轴负载相对较小，选用常规规格的导轨即可满足精度要求，同时控制整体制造成本。

　　设备的安装边界需要预留足够的维护空间，后侧需要预留150mm以上的空间布置气管、线缆和电磁阀组，左右两侧各预留100mm的空间方便操作面板和急停按钮的安装，设备整体高度控制在常规操作高度，操作人员站在设备正面就可以完成工件上下料、参数调整、日常维护的操作，不需要垫高或者俯身操作，符合人机工程学要求。在实际使用场景中，该设备可搭配吹气式或者吸附式螺丝供料器使用，针对M1到M5规格的小螺丝，吸附式供料的稳定性更好，不会出现螺丝在送料管内卡滞的问题，适合螺丝长度较短、头型特殊的锁付场景；如果是规格统一、长度较长的螺丝，也可以更换吹气式送料组件，提升锁付效率。

　　结构设计时还考虑了日常维护的便捷性，所有导轨和丝杆的润滑注油嘴都布置在容易触碰的位置，不需要拆开设备外罩就能完成定期润滑；电批的批头更换不需要拆卸整个Z轴模组，只需要松开批头固定套的紧定螺钉就能快速更换，适配不同槽型的螺丝。整个运动结构的重复定位精度可控制在±0.02mm以内，能够满足大部分小型工件的螺丝锁付位置精度要求，不会出现批头对位不准刮花工件表面的问题。设备的控制元件都集中安装在机架后侧的电气安装板上，接线排布整齐，每个线缆都有对应的线号标识，后期出现故障时可快速排查问题点，减少停机维护时间。
