紧凑型皮带单输送工位结构设计方案

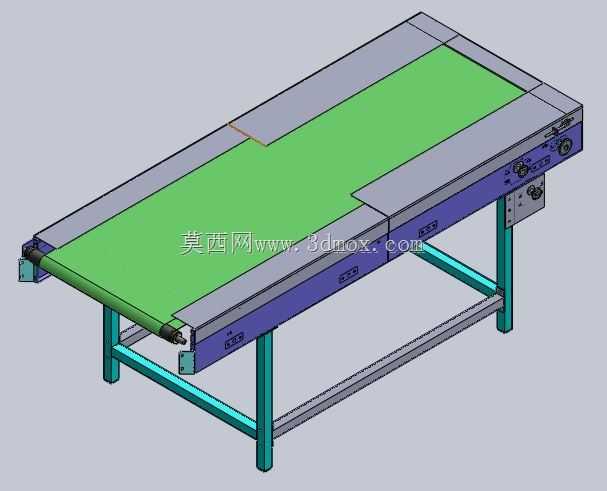

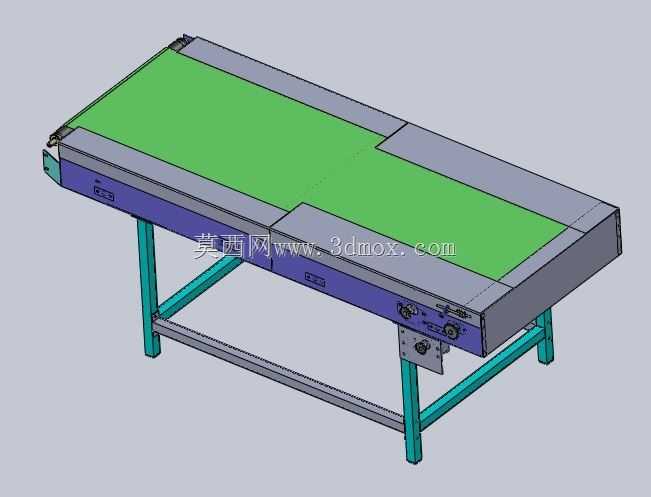

　　这款单段式输送结构，主要面向车间内短距离定点物料转运场景设计，常见于电子零部件组装线、小型五金件加工工序间的物料传递，也可作为自动化设备的上下料接驳单元使用，适配重量较轻、底面平整的规整工件传输，输送面的水平度经过结构校核，能避免薄型工件传输过程中出现卡滞、偏移问题。从结构布局来看，设备采用侧装驱动的布置方式，将传动辊筒的驱动连接端设置在机架侧面的安装板上，既压缩了线体两端的占用空间，也方便后期维护时拆解传动部件，不需要挪动整段线体就能完成辊筒、轴承的更换作业。机架主体采用方管焊接加表面喷塑处理，支撑腿预留了脚轮与脚杯的安装孔位，既可以通过脚杯调平实现固定工位部署，也能加装脚轮配合车间线体调整需求做灵活移位，

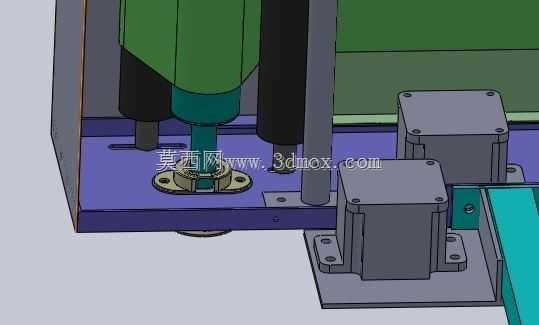

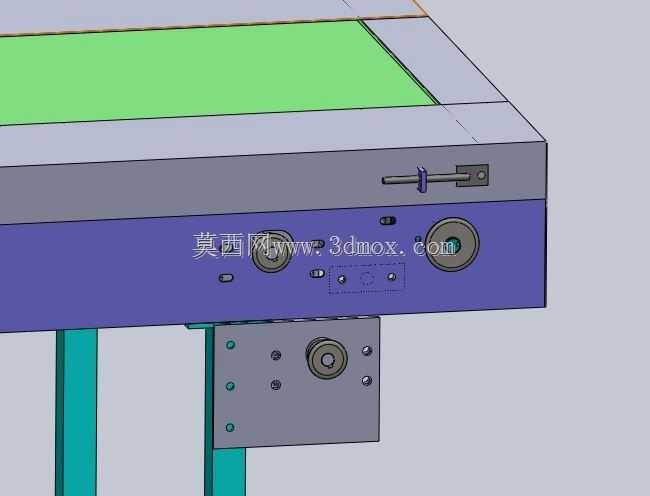

　　支撑腿与主框架的连接位置设置了加强筋板，能抵消长期运行带来的结构形变，避免输送面出现倾斜跑偏。输送面的侧边设置了可调式挡边结构，挡边通过T型螺栓与机架侧边的槽位连接，可根据传输工件的宽度调整两侧挡边的间距，不需要额外钻孔加工就能适配不同尺寸的工件导向需求，挡边的高度控制在30mm以内，不会干扰机械手从上方取放工件的动作路径。驱动端的安装板采用分体式设计，通过腰型孔与主框架连接，安装时可通过调整腰型孔的固定位置张紧传动皮带，省去了额外的张紧轮结构，降低了整体的零件数量与装配复杂度，传动端的轴承座采用嵌入式安装，与安装板的定位槽紧密配合，能保证辊筒的同轴度，减少运行过程中的跳动与异响。线体的整体宽度控制在400mm区间，

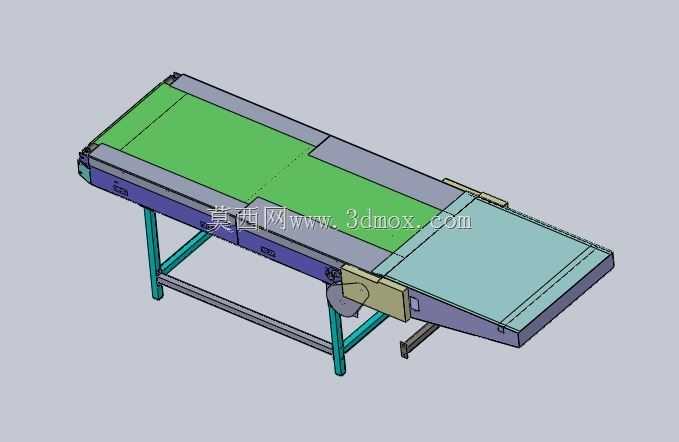

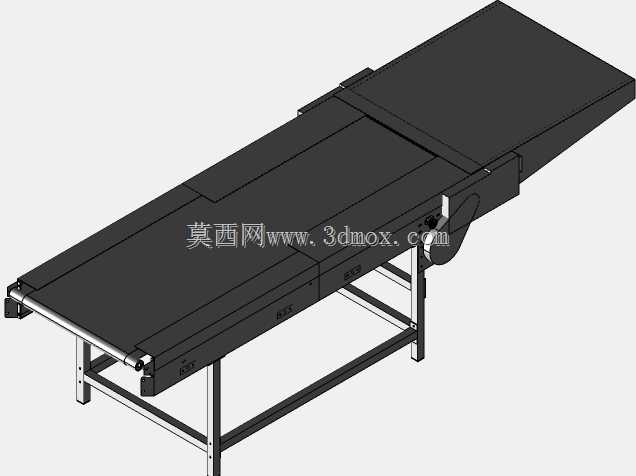

　　长度可根据实际工位需求做同结构延伸，输送面距离地面的高度设置为常规作业台的750mm标准高度，能直接与周边的作业工作台、检测设备做无缝对接，不需要额外设置过渡坡道。结构设计时充分考虑了安全防护需求，所有传动部件的外露位置都预留了防护钣金的安装位，可根据车间的安全规范加装透明防护挡板，避免操作人员衣物卷入传动结构，同时也能防止加工碎屑掉落到传动辊筒内加剧部件磨损。
