高精度6s系列伺服电机三维结构数模

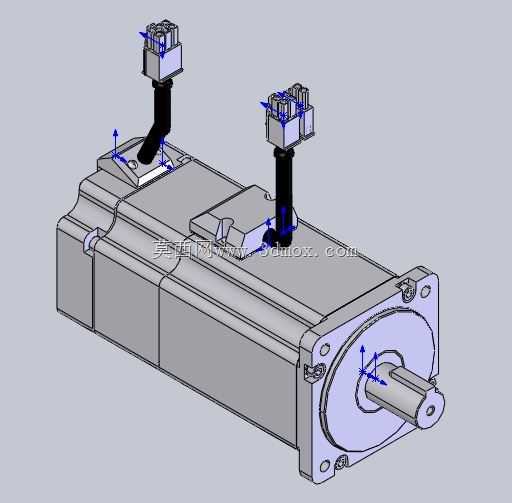

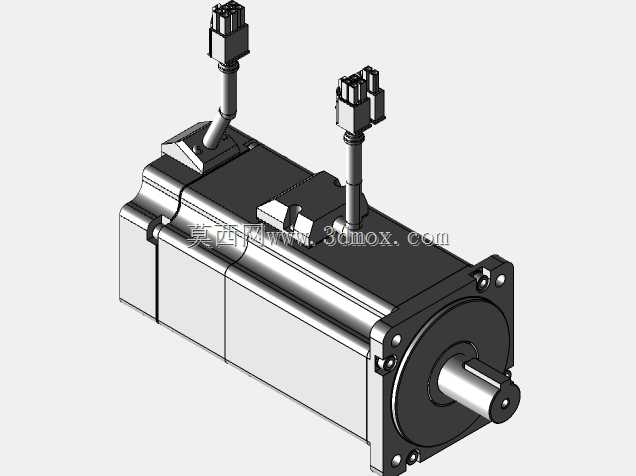

　　这款伺服电机的三维数模完整还原了实物的装配关系与结构细节，从输出轴端的安装法兰、轴伸键槽到尾部的编码器接线座、动力线缆接头，所有配合面的尺寸公差、安装孔位都按照实物测绘参数还原，可直接用于设备布局阶段的干涉校验。在3C电子装配生产线的点胶、锁螺丝工位，这类小惯量伺服电机是核心执行部件，搭配滚珠丝杠或同步带传动时，能实现毫秒级的位置响应，满足高速往复运动下的定位精度要求，数模中预留的编码器线缆、动力线走线空间，可帮助设计人员在做设备布线时提前规划线缆弯折半径，避免实际装配时出现线缆与周边结构剐蹭的问题。

　　从结构设计逻辑来看，电机本体采用分段式机壳设计，前端法兰与定子壳体通过止口定位，保证输出轴与定子内腔的同轴度，后端盖集成编码器安装位，数模中还原了编码器与转子轴端的配合公差，能直观体现位置反馈元件的安装基准。输出轴端的密封结构、轴承位的台阶尺寸都做了1:1还原，设计人员在做电机安装座设计时，可以直接提取安装孔的孔距、法兰止口的直径与深度参数，不用反复核对二维样本参数，减少选型阶段的尺寸错漏。

　　在非标自动化设备的布局设计中，这类伺服电机的安装边界直接影响整机的空间利用率，数模完整呈现了电机本体的最大外轮廓尺寸，包括顶部两个接线座的凸起高度、线缆接头的最小安装空间，在做紧凑式设备布局时，能提前确认电机与周边钣金护罩、传动部件的安全间隙，避免后期装配时出现电机装不进安装位、接线操作空间不足的问题。另外数模中还原的电机轴伸长度、键槽尺寸，可直接用于联轴器选型匹配，核对联轴器的轴孔范围、键槽规格是否匹配，减少传动系统的选型错误。

　　在光伏组件生产的串焊机、叠瓦设备中，这类伺服电机也大量应用于焊带牵引、电池片搬运工位，数模中体现的电机本体转动惯量参数匹配关系，能帮助电气设计人员提前核算负载惯量比，优化伺服增益参数，避免设备调试阶段出现过冲、震荡问题。从安装维护角度，数模上预留的电机固定螺栓操作空间、编码器调试位的操作间隙，也能帮助结构设计人员在做设备整体设计时，预留足够的维护操作空间，降低后期设备的维护难度。
