HIECUBE交流转直流电源模块结构设计

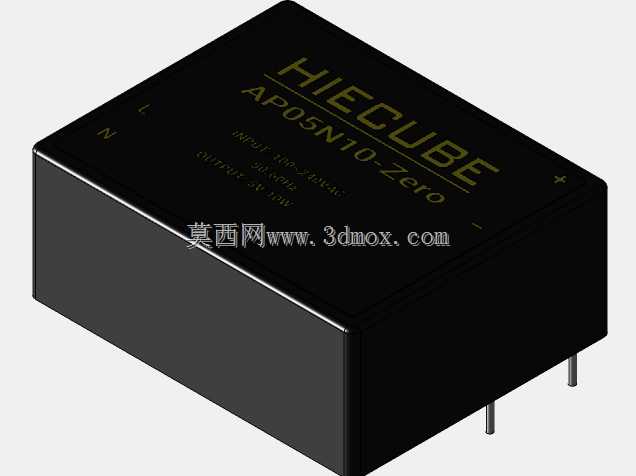

　　在工业控制板卡、小型通讯终端、嵌入式测控设备的供电链路设计中，板载直插式AC-DC电源模块是替代分立元件搭建整流降压电路的高集成度选型方案，本次建模的HIECUBE系列AP05N10-Zero模块，就是针对小功率直流供电场景开发的一体化电源转换部件。从实际选型适配的角度看，这类模块直接集成了整流桥、滤波电容、PWM控制芯片、高频变压器与输出稳压电路，无需设计者额外搭建外围防护与调压电路，就能直接将市电等级的交流输入转换为稳定的低压直流输出，大幅压缩板级供电部分的布线空间与调试周期，在智能电表、工业传感器节点、小型工控辅板这类对安装体积有严格限制的场景中应用十分普遍。建模过程中首先还原了模块的封闭式塑封外壳结构，

　　外壳采用阻燃黑色工程塑料注塑成型，表面做哑光磨砂处理，顶面通过激光丝印标注品牌标识、型号参数与输入输出极性标记，引脚侧预留清晰的极性符号，避免生产焊接时出现插反的工艺错误。模块整体为规整的长方体直插封装，底部伸出两根镀锡铜质插针，插针的直径、伸出长度与引脚间距严格匹配通用PCB板的焊盘孔径设计，安装时直接插入电路板对应焊盘过波峰焊即可固定，无需额外的固定支架或螺丝锁紧，适配自动化SMT后补插工序的生产要求。设计建模时重点还原了外壳的边角过渡弧度、顶面丝印的字符排版位置、插针与本体的衔接结构，外壳侧壁的微小脱模斜度也做了精准还原，保证模型导入装配环境后，能直接模拟真实模块与周边板载元件的安全间距，避免结构设计时出现元件干涉问题。

　　这类一体化电源模块相比分立元件搭建的供电电路，电磁屏蔽性能更优，封闭式外壳能减少模块自身开关噪声对板上高精度模拟电路的干扰，同时宽电压输入的特性也能适配工业现场电压波动较大的供电环境，输出端的过流、过压保护特性也能降低后端负载电路的损坏风险，建模时还原的外形尺寸与安装边界，可直接用于PCB布局阶段的元件占位评估、整机外壳内部的空间排布校验，帮助结构设计人员提前确认模块与外壳内壁、周边接插件、散热片的安全距离，减少打样后的结构整改工作量。
