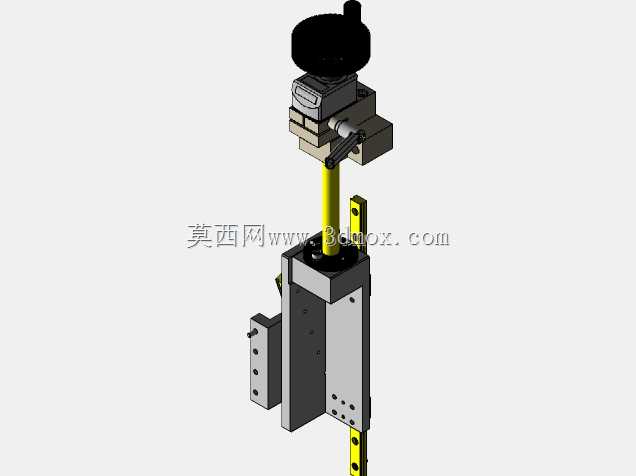

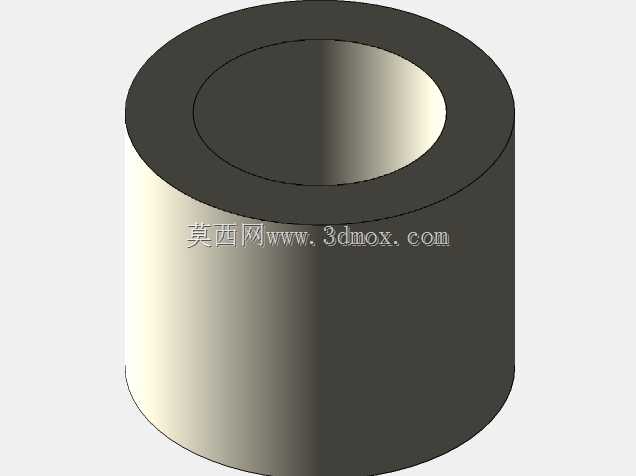

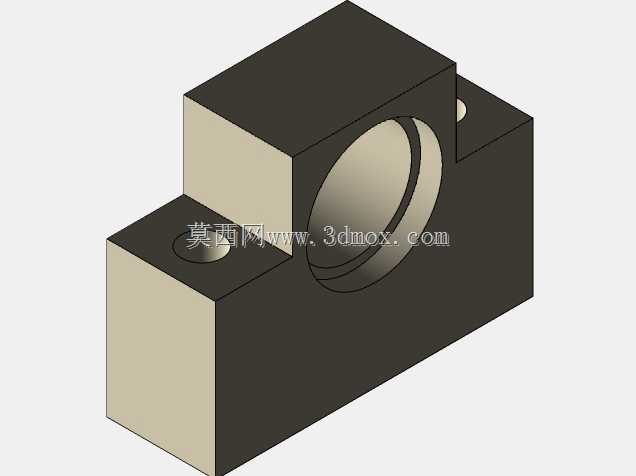

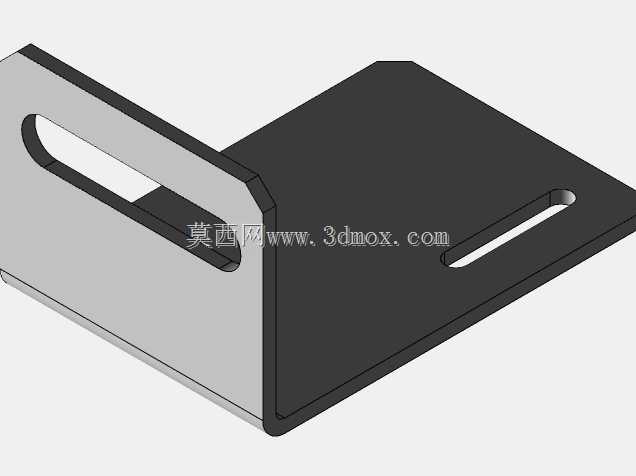

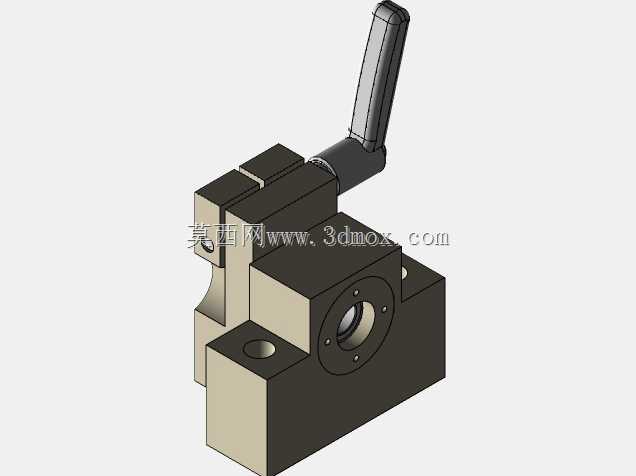

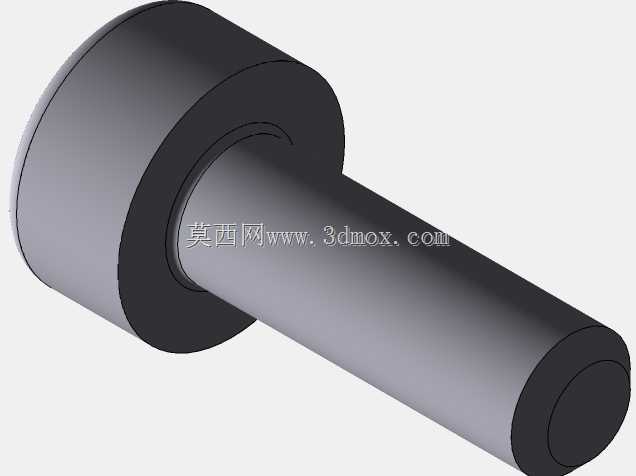

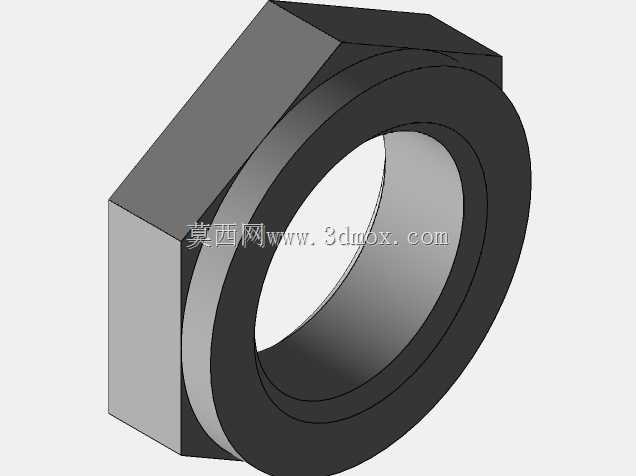

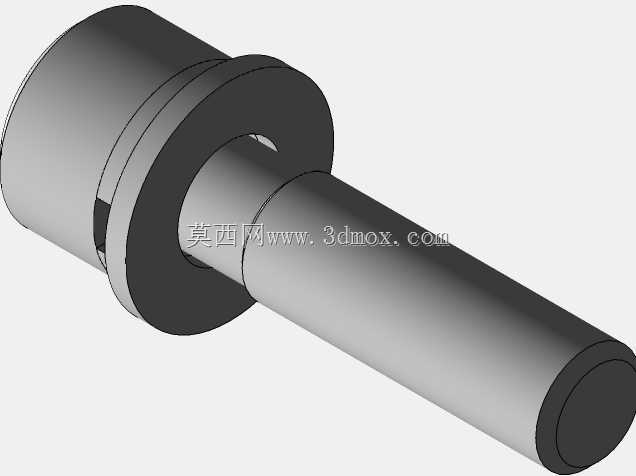

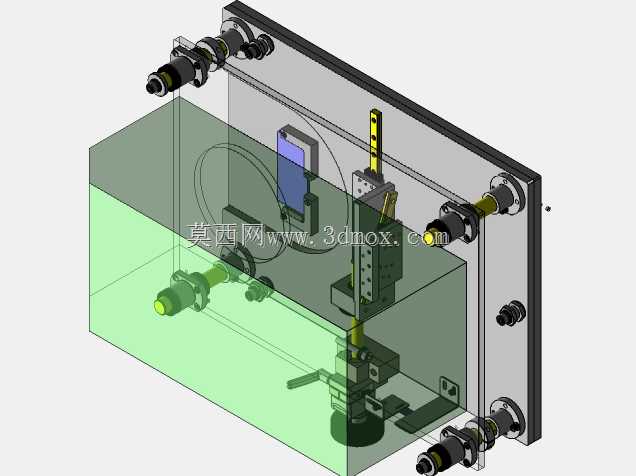

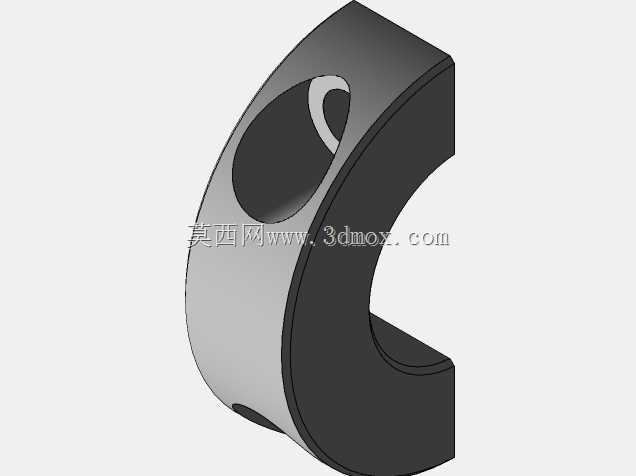

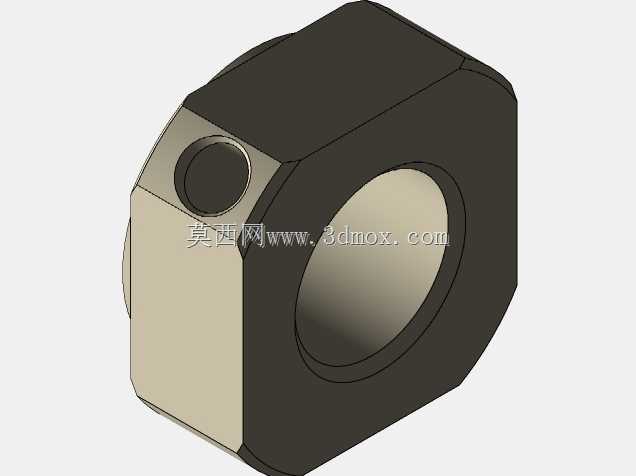

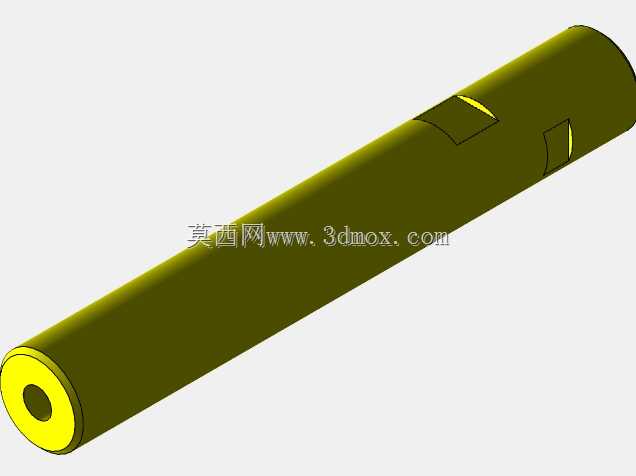

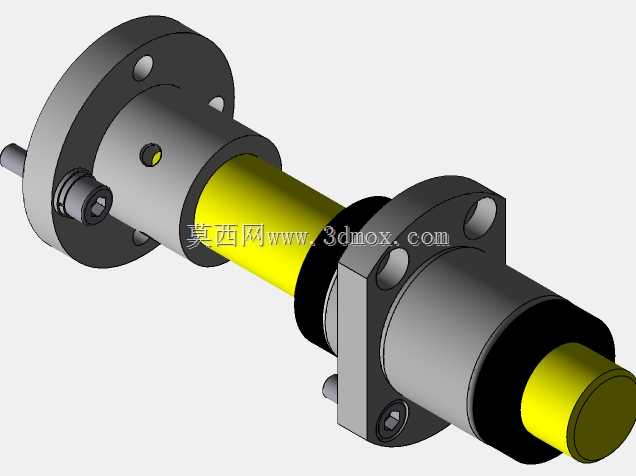

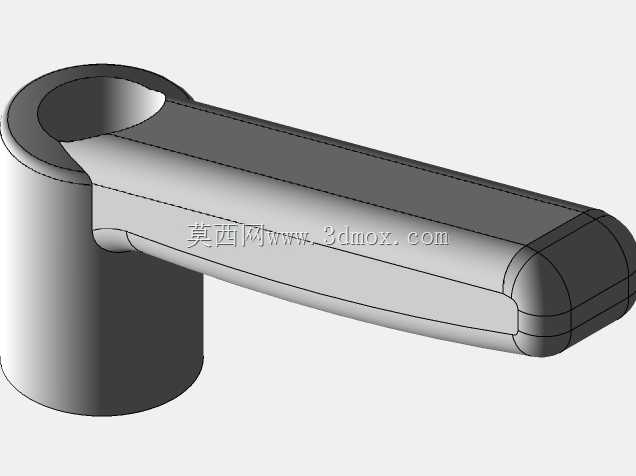

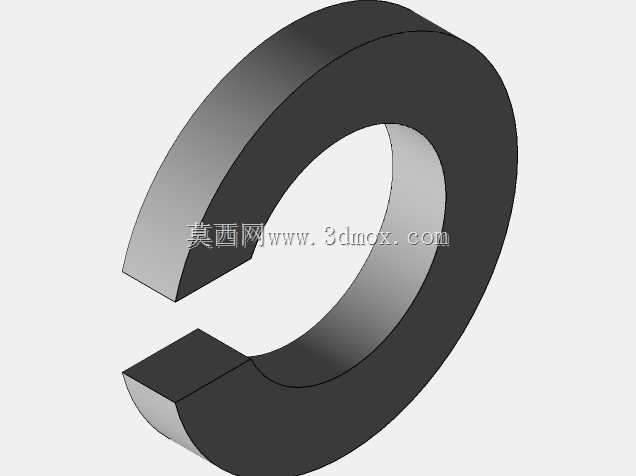

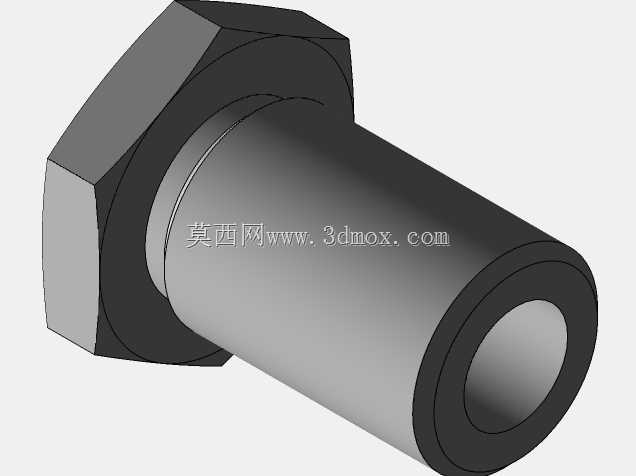

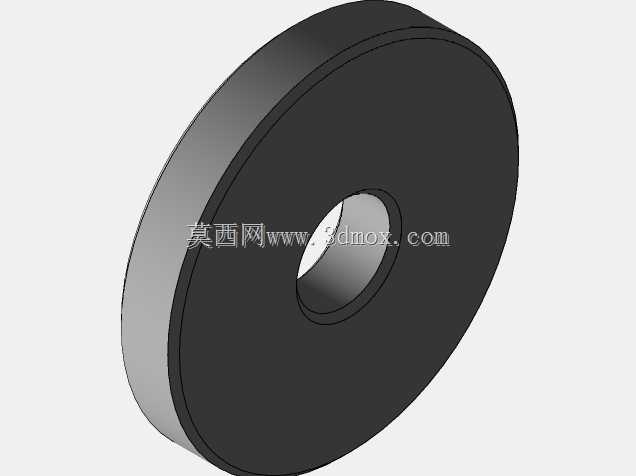

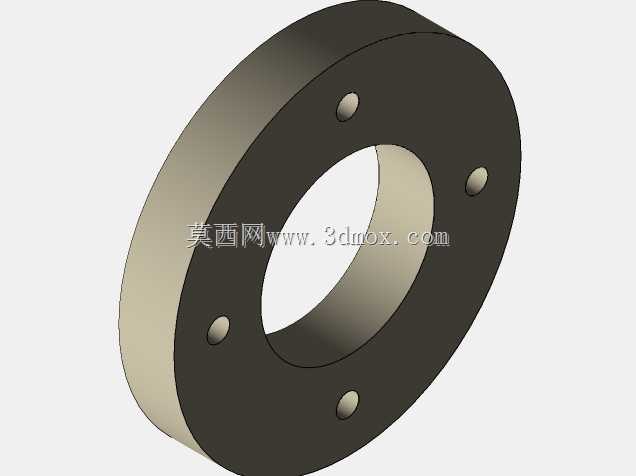

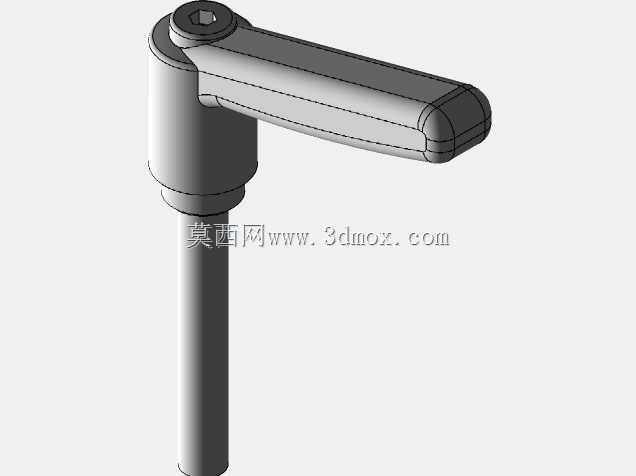

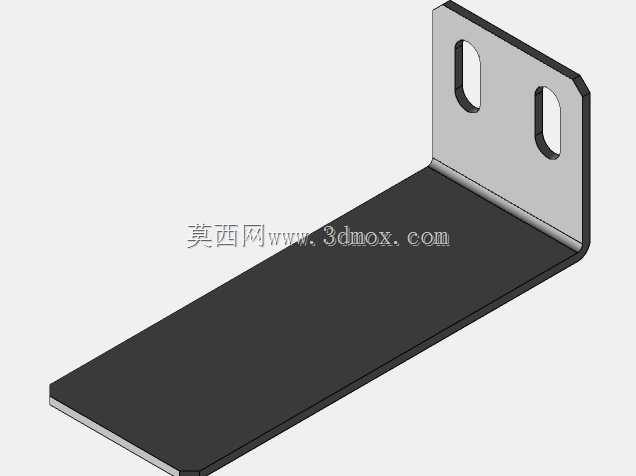

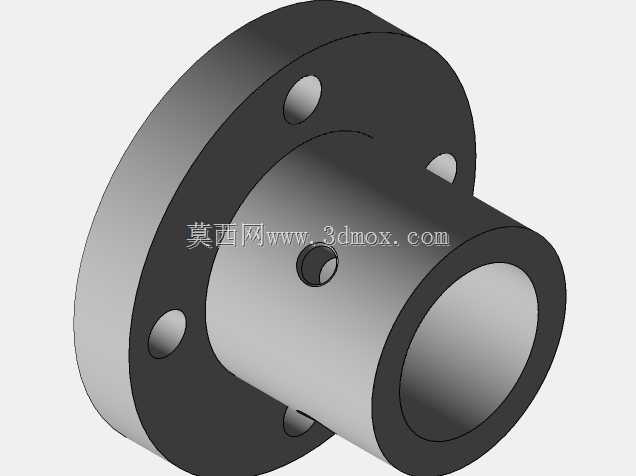

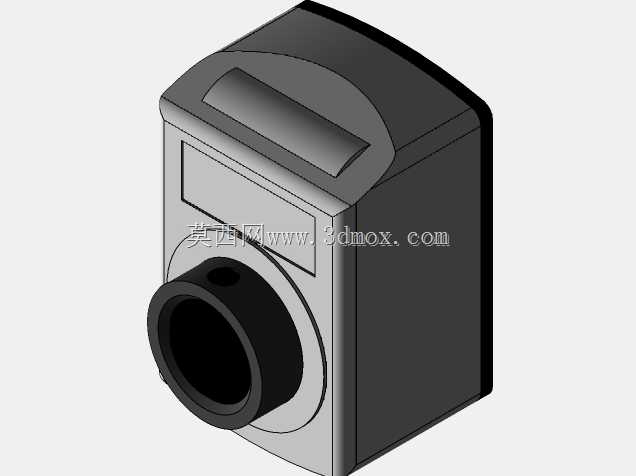

双滑块直线导轨Z向升降传动组件

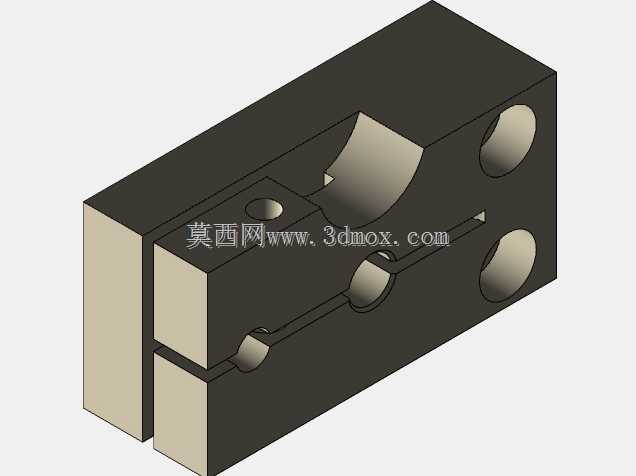

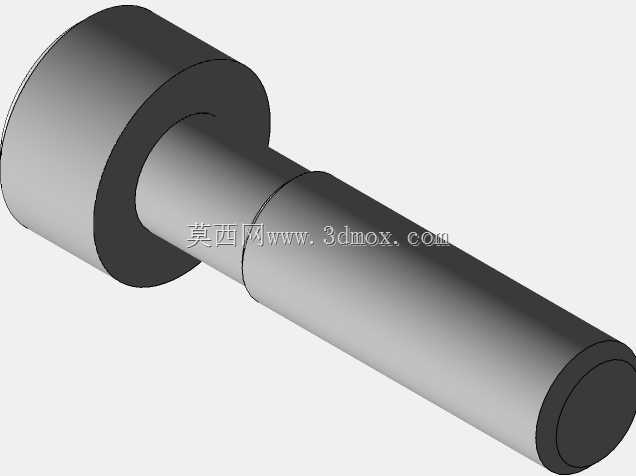

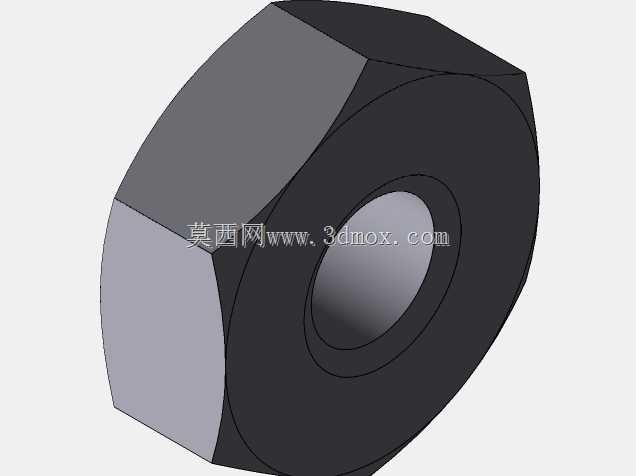

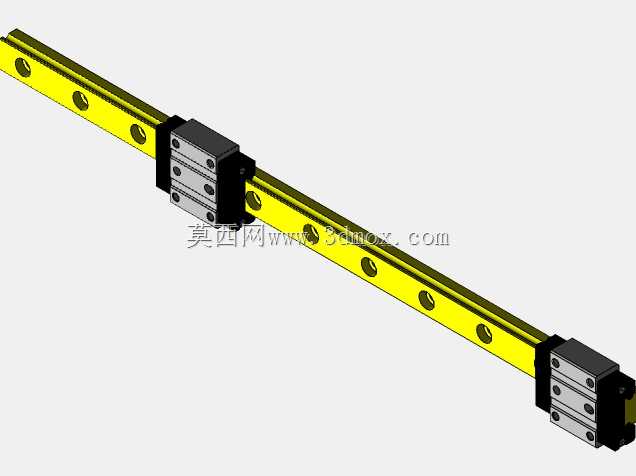

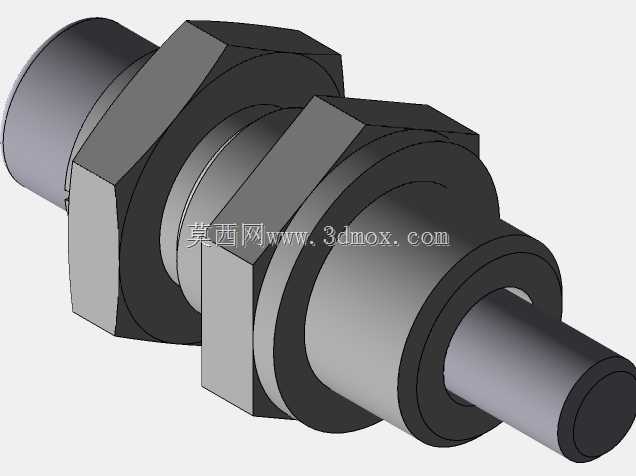

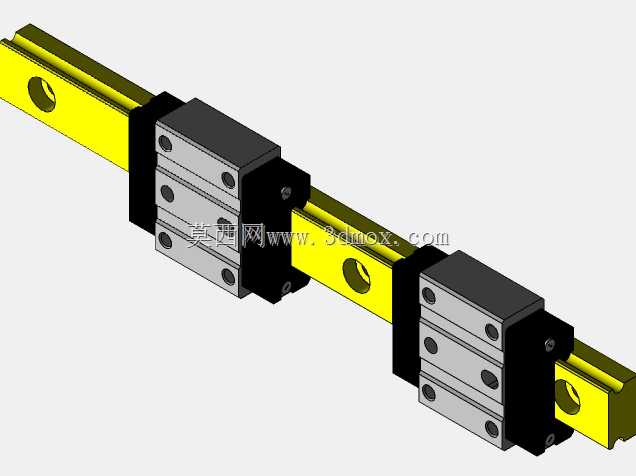

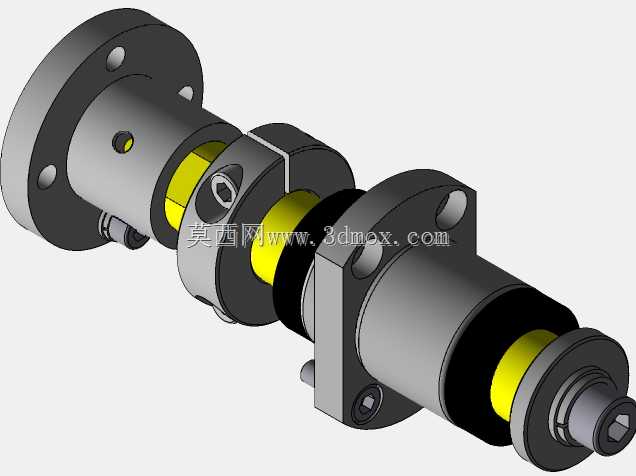

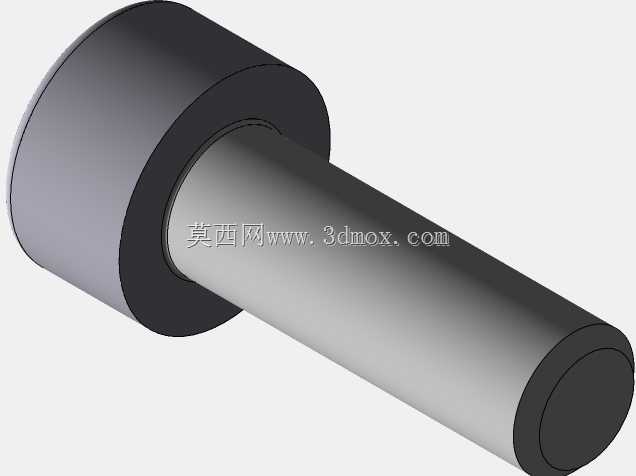

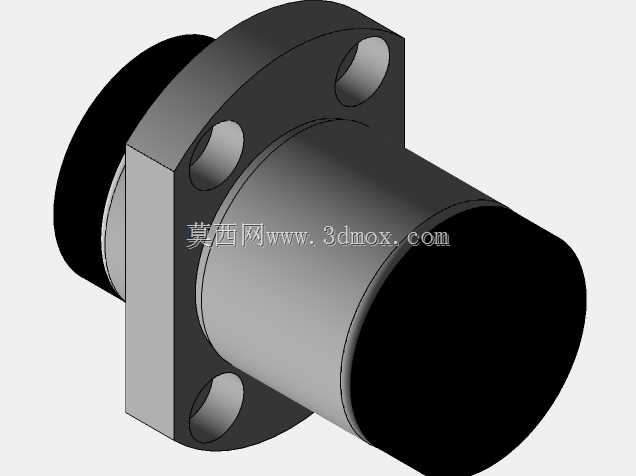

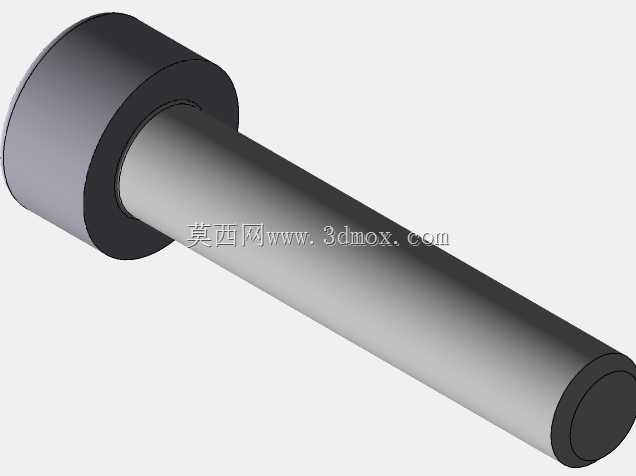

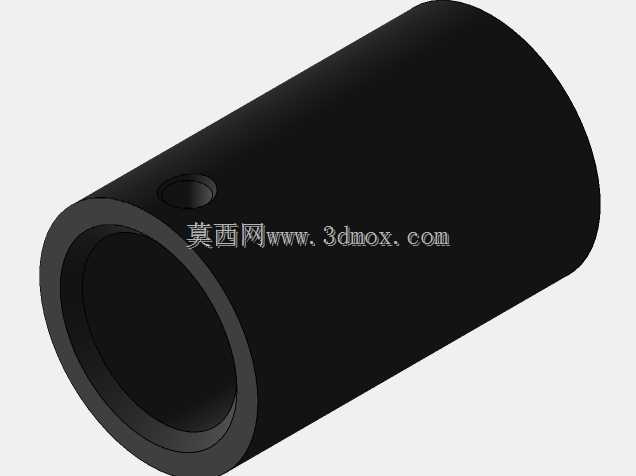

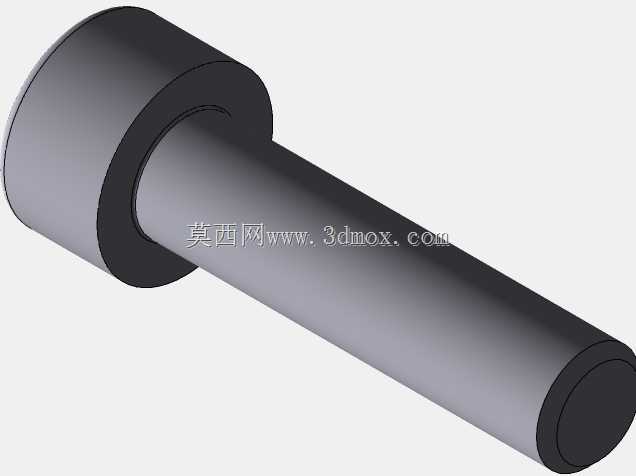

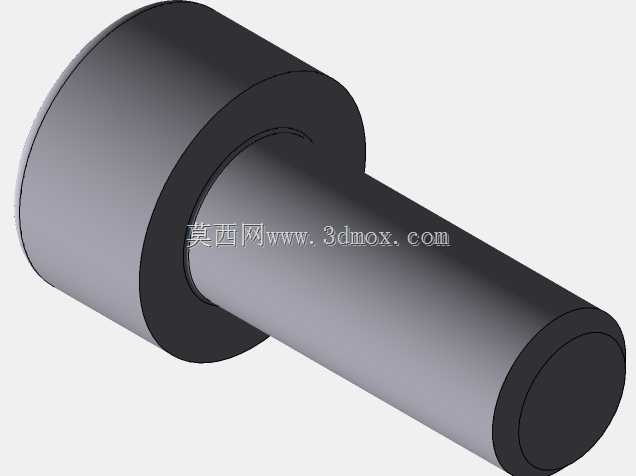

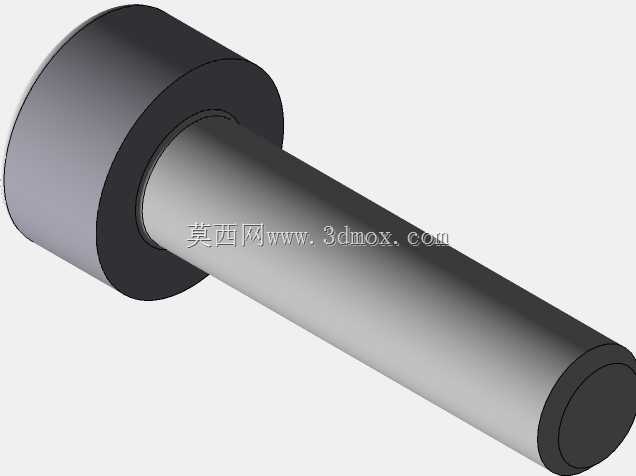

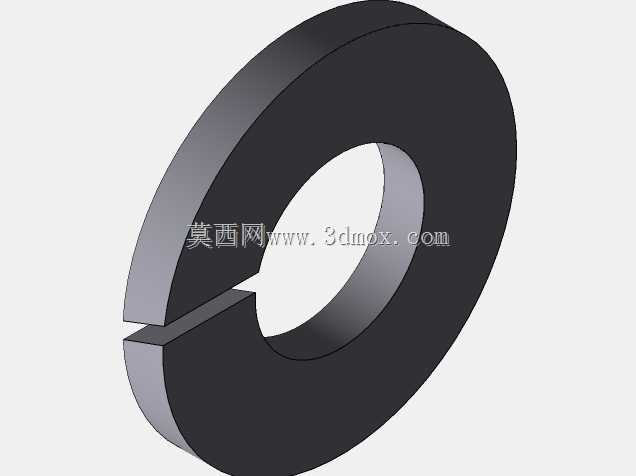

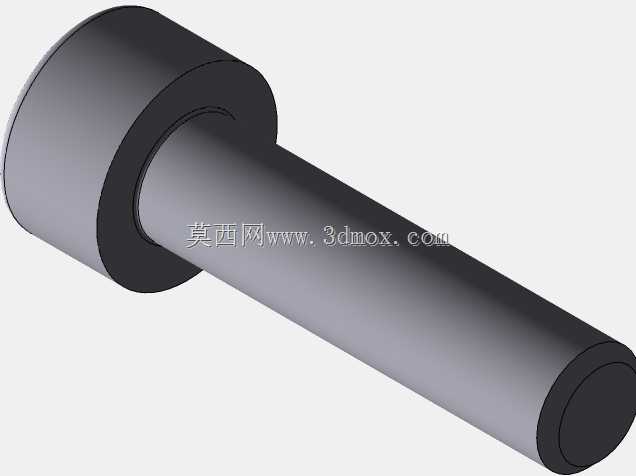

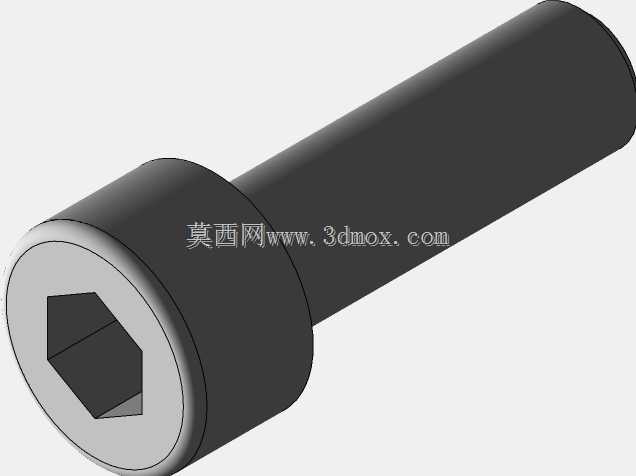

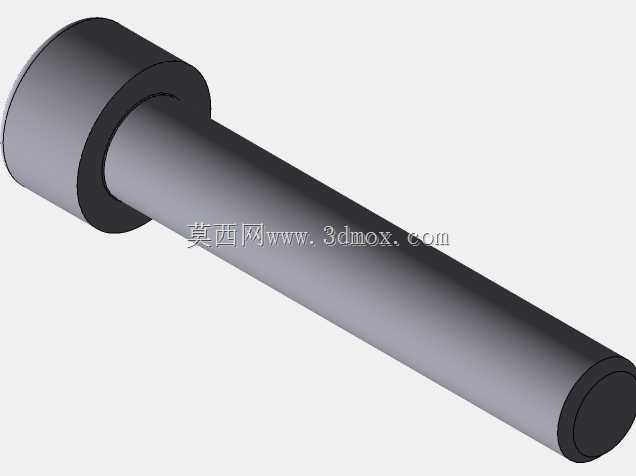

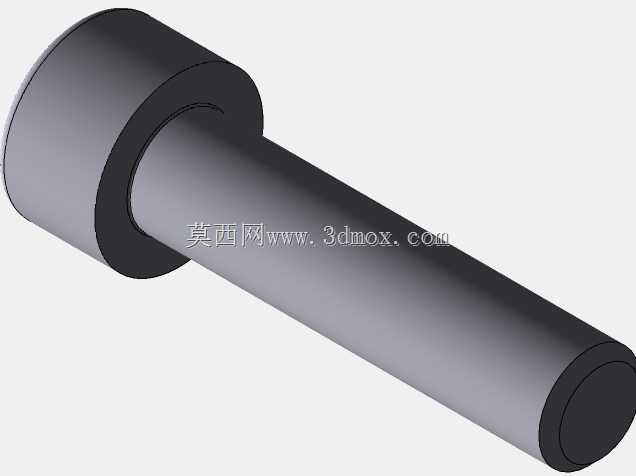

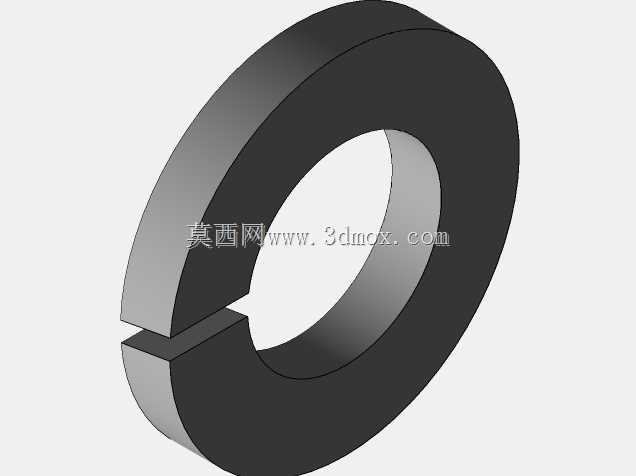

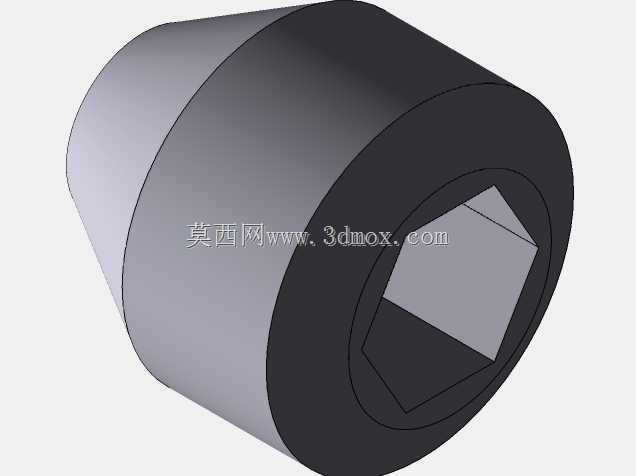

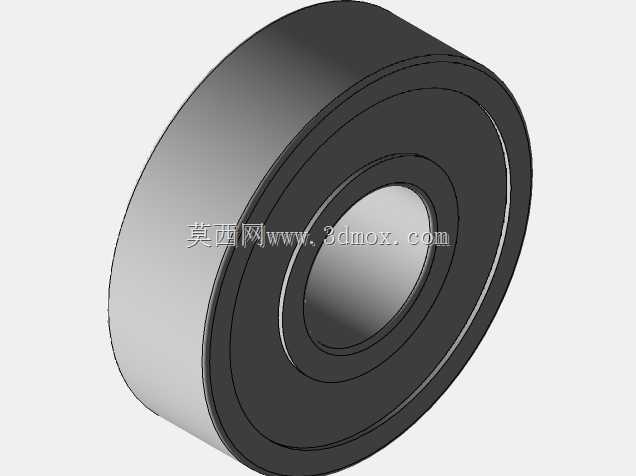

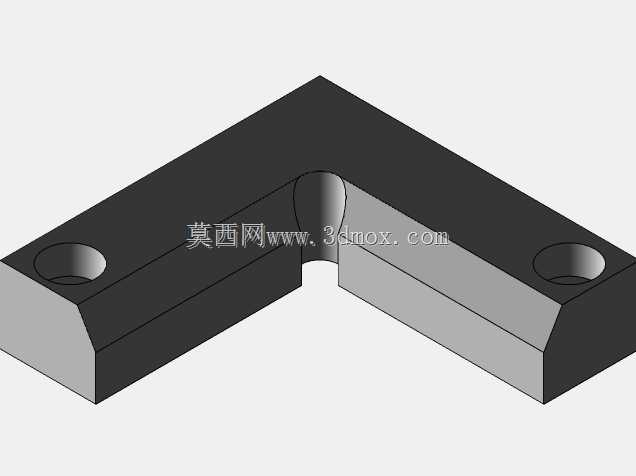

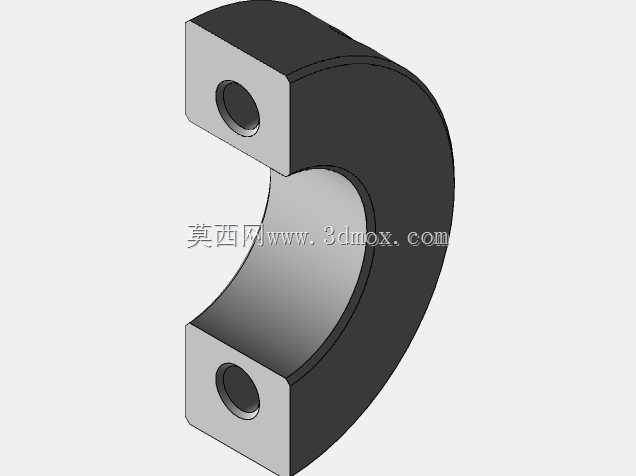

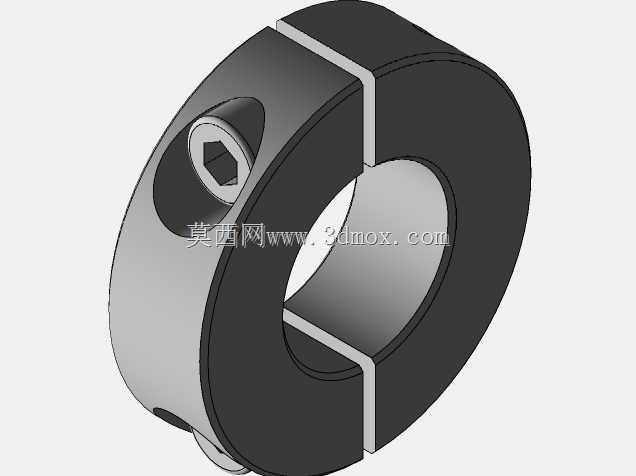

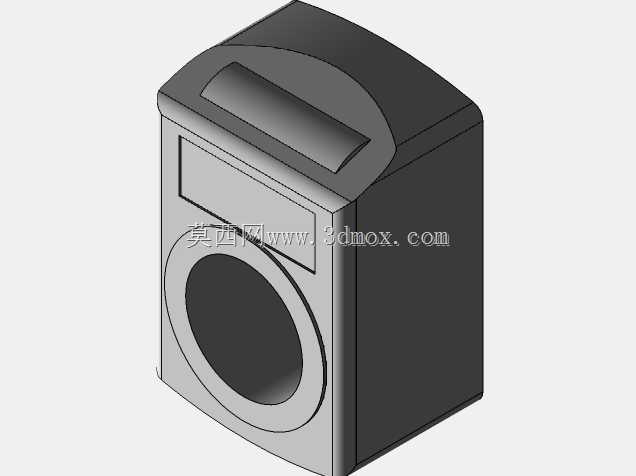

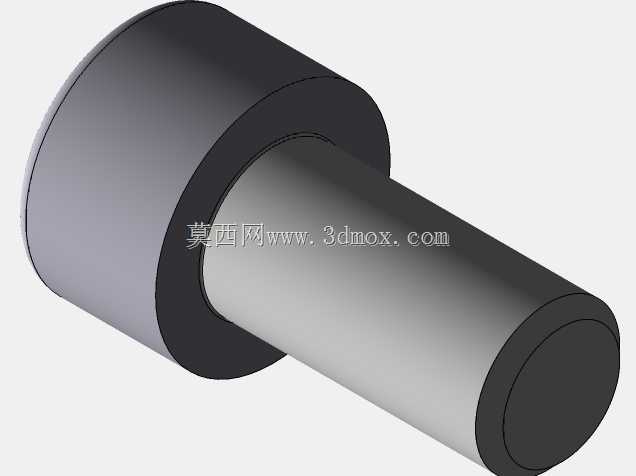

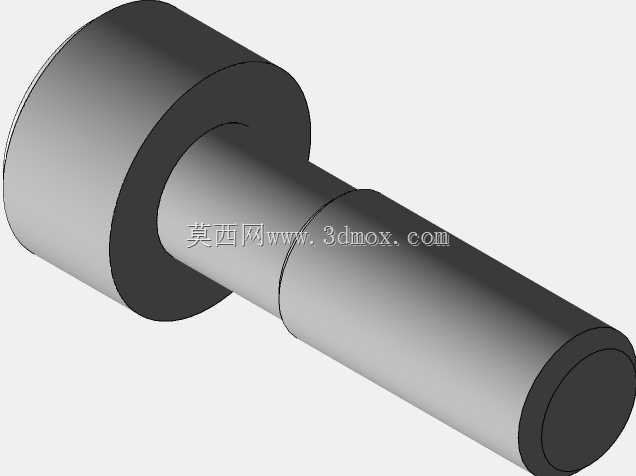

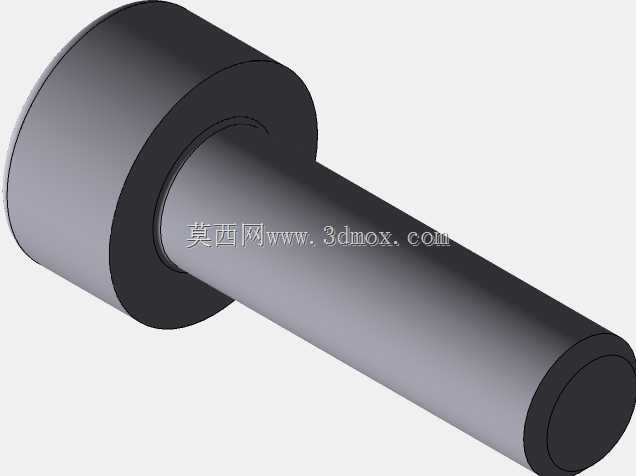

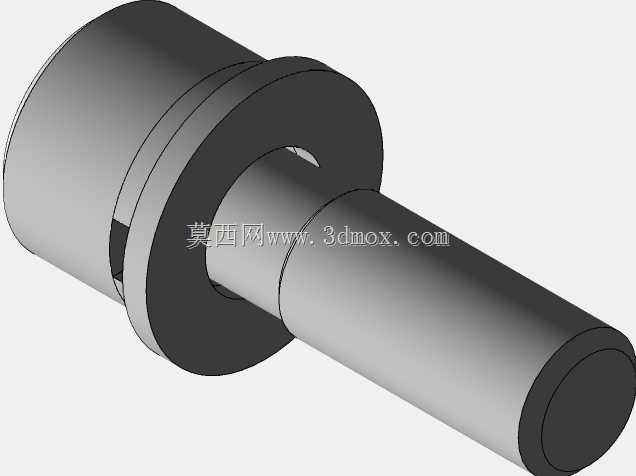

　　这套线性导向组件主要面向Z轴垂直升降的传动场景设计，在自动化点胶设备、小型检测工位上下料、桌面型机械手Z轴进给、电子元器件插件机构等需要短行程垂直往复运动的设备中应用广泛。区别于单滑块导轨的偏载受力缺陷，这套组件采用双滑块并排布置在单根导轨上的结构，能有效抵消垂直安装时滑块受到的倾覆力矩，避免滑块单侧滚道过度磨损，延长整套导向机构的使用寿命。从结构设计来看，导轨本体采用标准四方型滚珠线性导轨截面，导轨两侧加工有对称的圆弧滚道，与滑块内部的滚珠循环通道配合，实现低阻力的直线往复运动，导轨上预留的沉头安装孔可直接通过内六角螺栓固定在设备安装基准面上，安装时无需额外加工避让槽，沉头孔的间距符合通用线性导轨的安装尺寸规范，

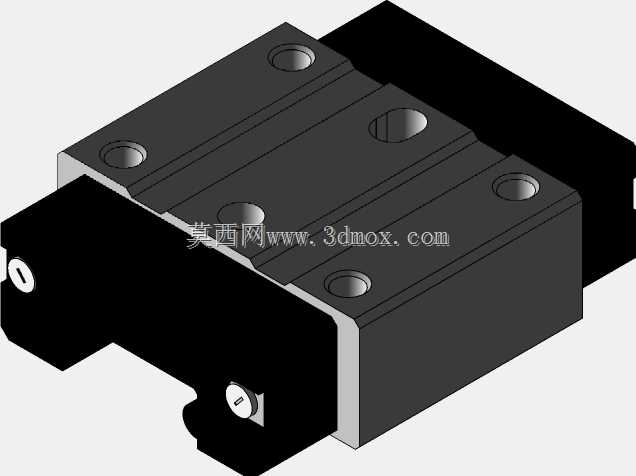

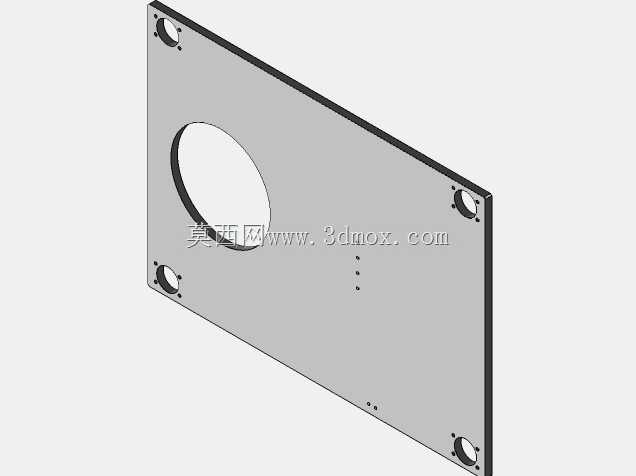

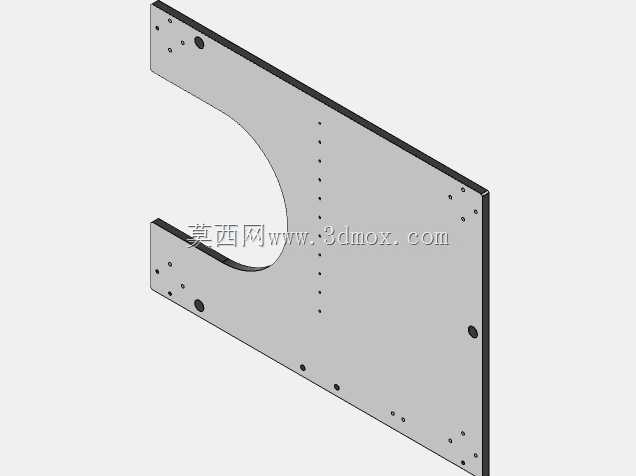

　　可直接替换同规格的标准导轨产品，降低设备改造成本。滑块部分采用加长型四方滑块结构，每个滑块上设置四个安装螺纹孔，可直接连接负载安装板，两个滑块通过共同的负载连接板连接后，整体的抗扭能力相比单滑块提升60%以上，在承受偏置负载时，两个滑块可共同分担侧向力与倾覆力矩，避免滑块滚道出现点蚀、卡滞等故障。设计过程中重点考虑了垂直安装的使用场景，滑块端部的密封端盖采用双唇密封结构，可阻挡加工过程中产生的金属碎屑、粉尘进入滑块内部的滚珠循环通道，同时端盖内部集成了润滑脂储油腔，可在长时间运行过程中持续为滚道与滚珠提供润滑，减少日常维护频次。导轨的安装基准面设计有0.02mm的平面度要求，安装时需先清理设备安装面的毛刺与凸起，

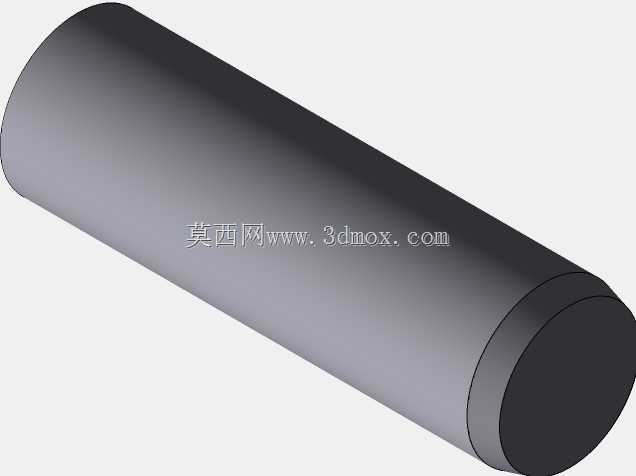

　　再将导轨靠紧定位侧肩后逐次拧紧安装螺栓，螺栓拧紧力矩需符合对应规格螺栓的扭矩要求，避免导轨因拧紧力不均出现弯曲变形，影响运行顺畅度。滑块与负载板的连接面同样设置有定位销孔，安装时可通过定位销保证滑块与负载板的位置精度，避免负载板安装倾斜导致滑块受力不均。这套组件的行程范围可根据实际设备需求调整导轨长度，标准配置下导轨长度适配100-500mm的Z向行程需求，滑块的额定动载荷可满足5-20kg的垂直负载使用要求，运行时的直线度精度可控制在0.03mm/100mm以内，满足大部分中小型自动化设备的Z轴运动精度要求。在实际选型应用中，若负载重心偏离导轨中心距离较大，可适当增加两个滑块之间的间距，进一步提升整体的抗倾覆能力；

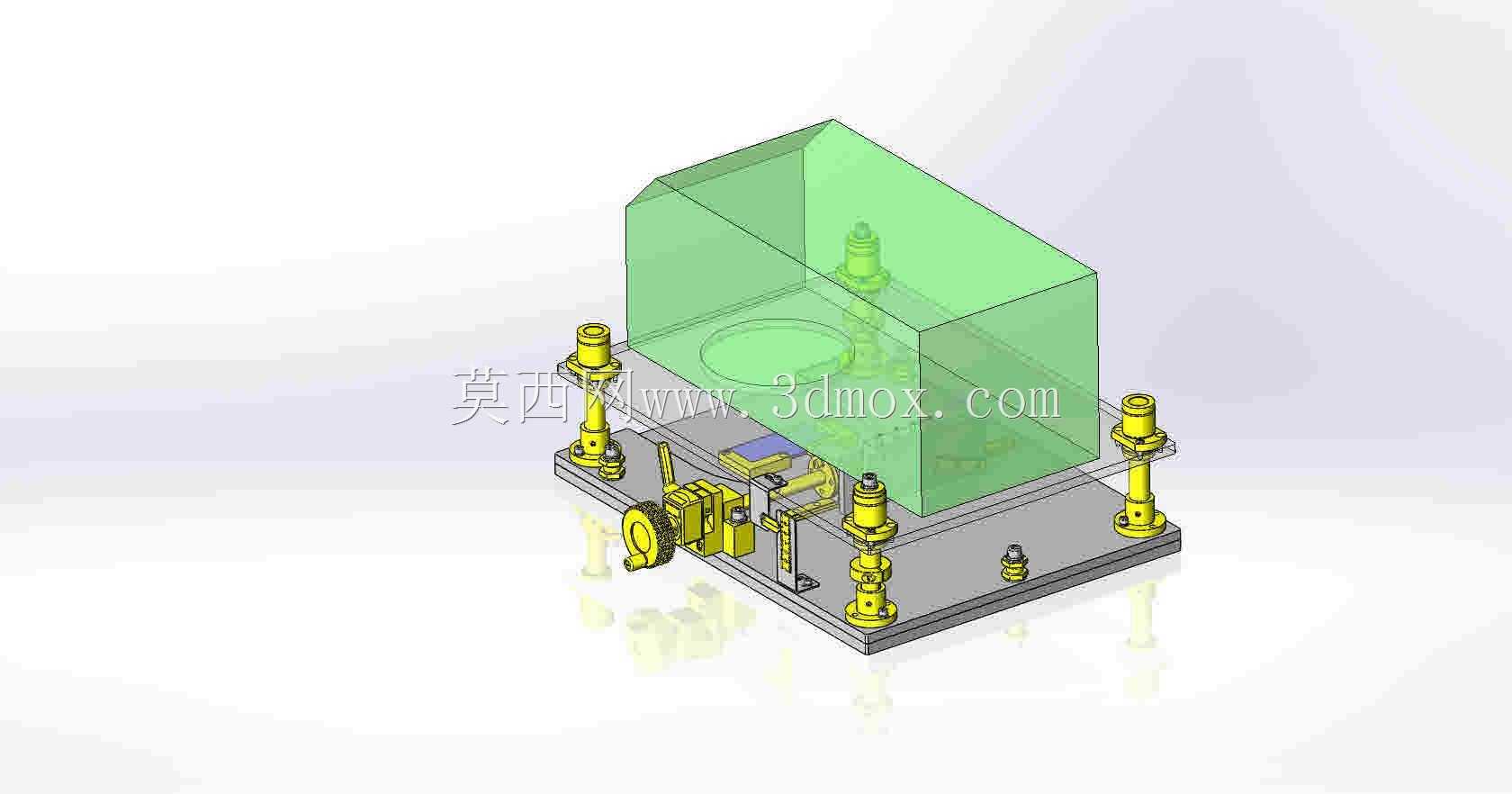

　　若设备运行速度较高，可在滑块上加装金属刮屑板，阻挡高速运动时溅入的切削液与大颗粒碎屑。整套组件的结构紧凑，安装占用空间小，无需额外设计导向轴、衬套等配套零件，可直接作为独立的Z轴导向单元集成到设备中，大幅缩短设备的设计与装配周期。在三维建模过程中，所有配合尺寸均按照实际加工公差进行设定，导轨与滑块的配合间隙符合标准级导轨的预压要求，既不会因预压过大导致运行阻力升高，也不会因间隙过大出现运动晃动，模型中完整还原了滑块内部的滚珠循环路径、密封件结构、安装孔位细节，可直接用于设备的装配干涉检查、运动仿真模拟，也可作为出工程图的基础模型直接调用，减少设计人员的重复建模工作量。
