树莓派双轴舵机云台摄像支架结构

　　这套结构面向小型视觉采集终端的姿态调节需求，常见于桌面巡检演示、嵌入式视觉实验、远程监控节点以及树莓派相机开发场景。整体采用底部固定座、中部回转支承、上部俯仰夹持板的分层布置，使摄像头能够在水平方向连续转向，并在竖直方向完成一定角度的俯仰调整，适合需要改变观察方向但不希望人工反复挪动设备的场合。

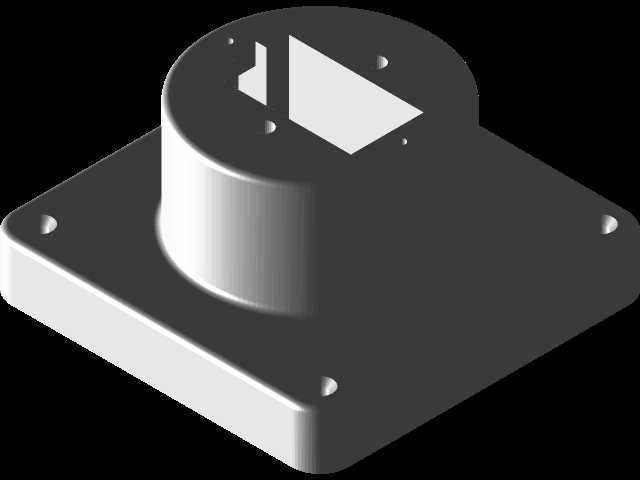

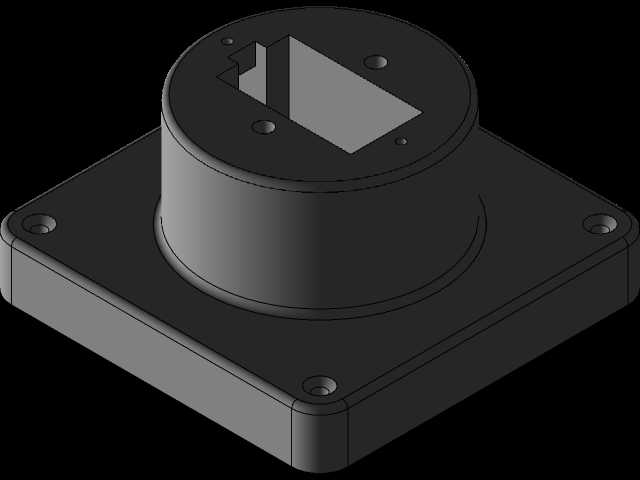

　　底座设计为方形法兰板，四角预留安装孔，可直接固定在桌面支架、设备外壳、移动小车或实验平台上。底座轮廓比中部旋转筒略大，能够提供稳定支撑，避免舵机输出扭矩作用时整机晃动。中部圆筒承担回转轴线和走线空间的作用，外形简洁，旋转半径控制紧凑；水平舵机的安装位置嵌入筒体与底座之间，动力传递路径短，装配后重心靠近底座中心，有利于减小悬臂负载。

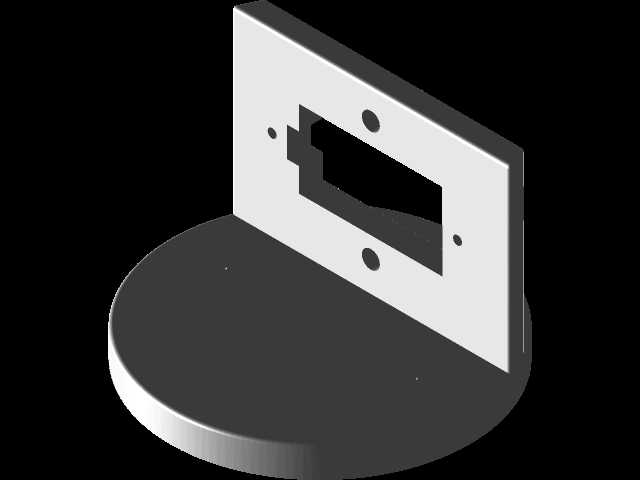

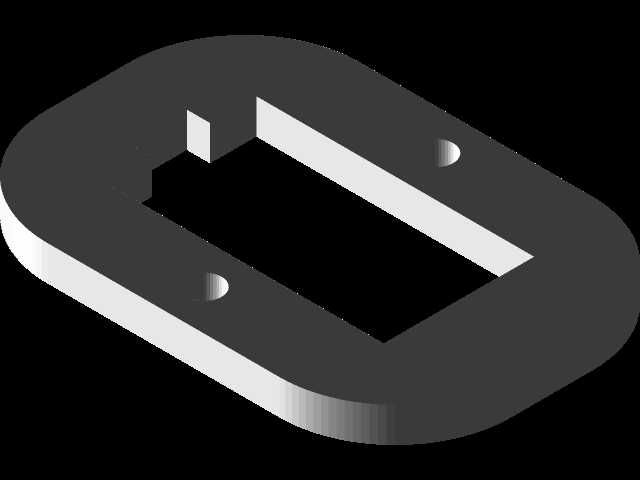

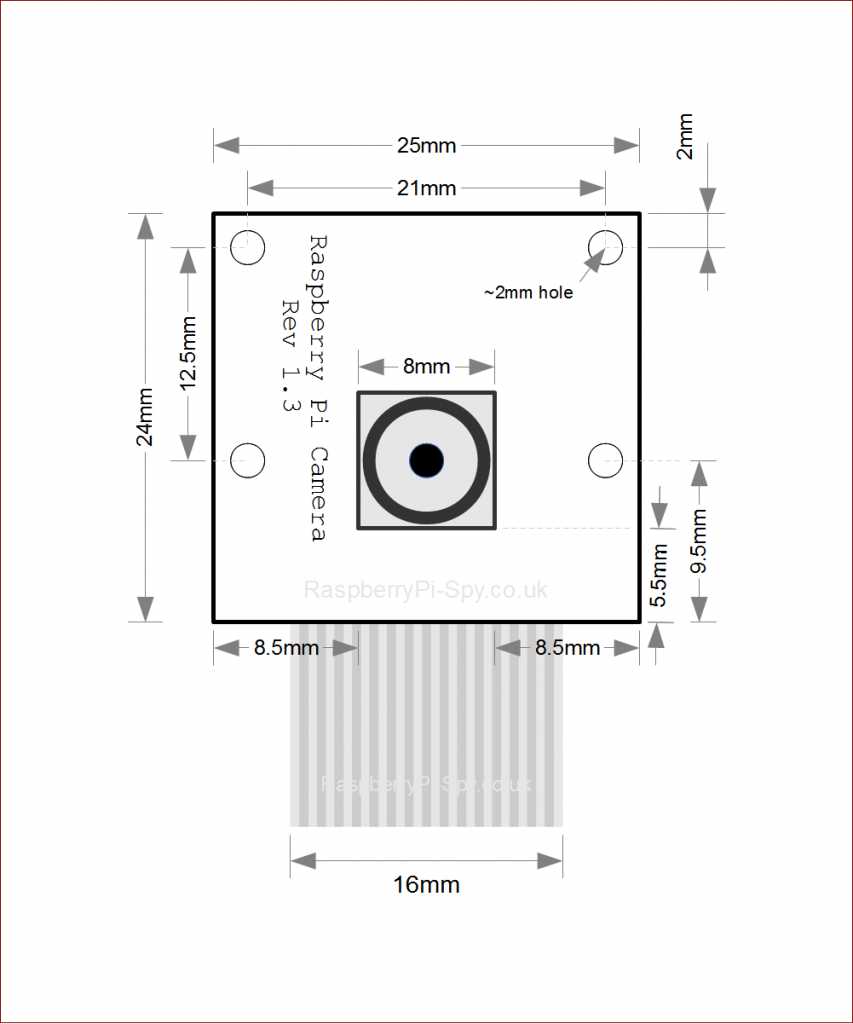

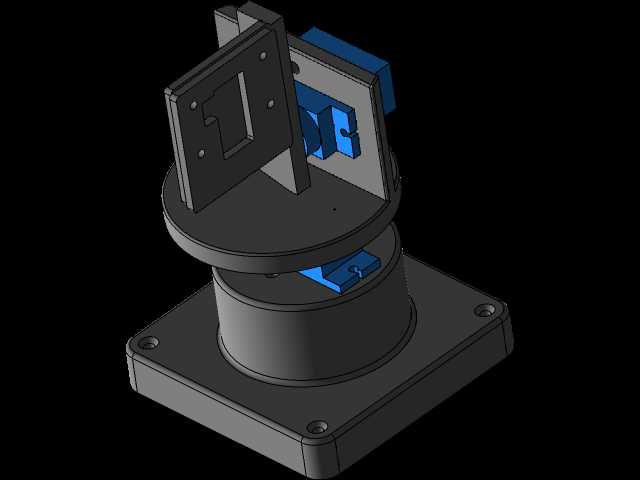

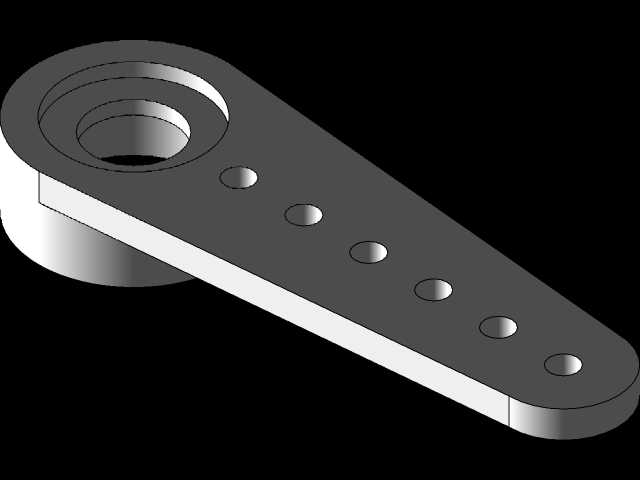

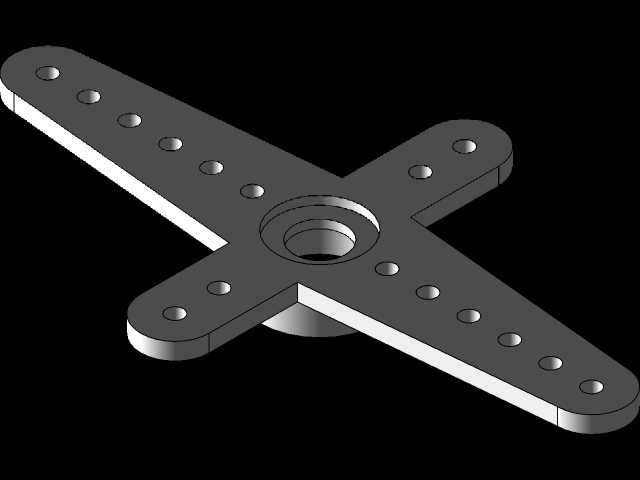

　　上部承载板用于固定树莓派摄像头或同尺寸视觉模块。板面开设多个定位孔和避让窗口，既满足螺钉固定，也为摄像头镜头、排线和连接件留出空间。立板与旋转托盘之间形成刚性支撑，俯仰舵机布置在侧板附近，通过舵盘带动载板绕横向轴转动。蓝色舵机安装块在模型中明确区分了标准舵机的嵌入位置，结构上利用槽位限制舵机本体转动，减少螺钉受剪。

　　设计思路偏向可加工、可调试和可复用。底座、旋转盘、立板和载板多采用平板与圆柱组合，几何关系清晰，便于3D打印、激光切割或小批量机加。舵机选用常见小型舵机规格，安装孔位围绕舵机耳座布置，更换不同批次零件时维护方便。摄像头载板没有做成封闭盒体，而是保留开放框架，一方面降低重量，减小俯仰轴惯量，另一方面方便FPC排线沿侧板走向布置，避免转动过程中拉扯线缆。

　　从安装边界看，底部方形法兰决定了整机占用面积，四角孔位可作为与外部平台连接的基准；旋转部分外径需在布局时预留水平转动间隙，防止线缆或周边零件干涉。上部摄像头板的高度决定俯仰模块的重心位置，若更换更长镜头或增加补光灯，应复核舵机扭矩和支架稳定性。水平回转范围主要受线缆长度与舵机机械限位影响，俯仰范围则受载板、立板和摄像头厚度约束，实际装配时需要在三维环境中检查极限角度下的碰撞关系。

　　结构细节上，托盘与立板之间采用垂直连接，承载面保持水平，便于摄像头模块以基准面定位。螺钉孔周围保留适当壁厚，避免塑料件打印后孔位开裂。舵盘连接区应留出锁紧螺钉操作空间，底座孔位建议使用沉孔或垫圈过渡，使固定后表面受力均匀。整体模型不仅表达了外观造型，也完整呈现了舵机容纳、摄像头固定、回转支承和外部安装四类关键结构，可作为嵌入式视觉云台、小型监控转台或教学机器人感知模块的结构参考。
