忍者苦无投掷冷兵器三维结构设计

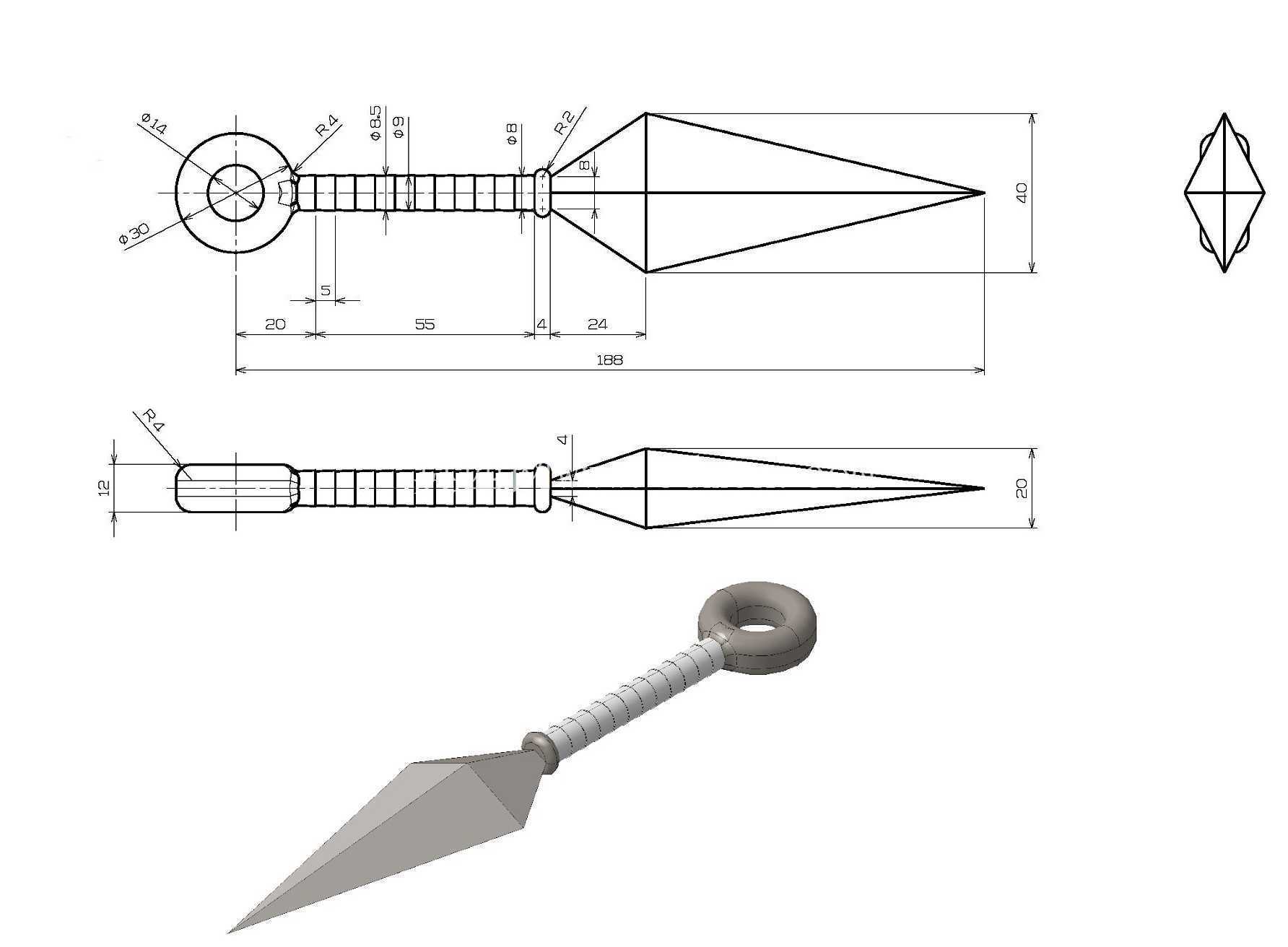

这款苦无的结构设计，最初是从传统忍者投掷器具的实用逻辑出发，同时兼顾了现代文创道具、cosplay装备、教学演示模型的多场景适配需求。从实际使用场景来看，这类结构既可以作为影视道具制作的基准原型，用于3D打印或者金属切削加工出实体道具，也能作为机械建模教学的典型案例，帮助初学者掌握回转体、棱锥切削、缠绕纹理这类常见特征的建模逻辑，甚至在部分战术装备的文创衍生设计中，这类结构的配重逻辑也能给投掷类器具的设计提供参考。

从功能特性来看，整个构件分为三个核心功能段：尾部的圆环段、中间的握持段、前端的穿刺段。尾部圆环的内径设计参考了常规手指穿入的尺寸边界，既可以在投掷时让食指穿入圆环控制甩出的轨迹，也能在收纳时穿过挂绳挂载在装具上，圆环的截面做了圆弧过渡处理，避免尖锐棱边划伤手指或者磨损挂绳，圆环与握持段的衔接位置做了渐变锥度过渡，避免应力集中导致连接处断裂，这个位置在实际加工时如果是金属材质，还需要做圆角强化处理，承受投掷时的惯性冲击力。

中间的握持段做了等距的环形缠绕纹理，这些纹理不是单纯的装饰，实际使用时可以增加手部与器具之间的摩擦力，即使手心出汗或者佩戴手套握持，也能保证握持稳定性，不会出现滑脱的情况。握持段的直径参考了成年人手部握持的舒适尺寸，既不会过粗导致握持费力，也不会过细影响投掷时的发力控制，纹理的深度控制在1mm左右，既能够提供足够的摩擦力，也不会因为纹理过深导致握持时硌手，或者在3D打印时出现支撑难以去除的问题。

前端的穿刺段采用了四棱锥的切削结构，四个棱面做了等角度对称设计，保证整个器具的重心落在握持段靠近前端的位置，这个重心位置是投掷类器具的关键设计点，重心靠前能够保证飞行过程中的稳定性，提升投掷的精准度，棱边的角度设计兼顾了穿刺能力和结构强度，不会因为棱边过薄导致撞击时崩裂，也不会因为棱边过厚降低穿刺性能。穿刺段与握持段的衔接位置做了小直径的轴肩过渡，这个轴肩既可以在实际使用时阻挡手部向前滑动，也能在建模时作为特征分割的基准面，方便后续修改不同长度的穿刺段或者握持段。

从设计思路上来说，整个模型采用全参数化建模逻辑，所有特征都可以通过修改参数快速调整尺寸，比如调整圆环的内径适配不同的挂载需求，调整握持段的长度适配不同手型的握持需求，调整穿刺段的长度和棱锥角度适配不同的使用场景，比如作为教学模型时可以放大尺寸方便观察结构，作为文创挂件时可以缩小尺寸做成钥匙扣配饰。建模过程中优先采用对称特征建模，先绘制四分之一的截面轮廓，通过旋转、镜像特征完成整体结构，再通过阵列特征生成握持段的环形纹理，最后对所有棱边做统一的圆角处理，避免出现应力集中的尖角，也符合实际加工的工艺要求，不管是采用3D打印、数控铣削还是失蜡铸造，都能直接基于这个模型生成加工路径，不需要额外做工艺补正。

从安装边界和尺寸适配来看，整个构件的最大外轮廓是尾部圆环的外径，这个尺寸控制在常规口袋收纳的尺寸范围内，不需要额外的大型装具就能携带，穿刺段的尖端做了小平面钝化处理，如果是作为展示模型或者儿童玩具使用，可以直接通过调整尖端的钝化参数，避免尖锐部分造成划伤，不需要重新修改整体结构。各个功能段的长度比例参考了传统苦无的经典比例，同时结合现代人体工程学做了微调，握持段的长度刚好覆盖成年人手掌的握持宽度，投掷时手腕发力的力矩刚好匹配整体重量分布，不需要额外增加配重块就能达到合适的投掷手感。如果需要做实体加工，材质可以选择不锈钢、铝合金或者树脂，不同材质对应的壁厚参数也可以通过参数化模型快速调整，比如树脂打印时可以适当增加壁厚提升结构强度，金属加工时可以适当减小壁厚控制整体重量，适配不同的使用需求。
