42法兰步进电机带同步轮输出轴结构

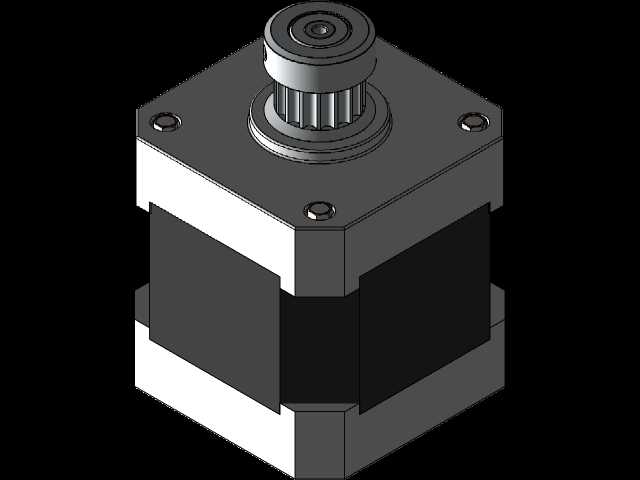

　　这套42规格步进电机的三维结构，在桌面级自动化、小型数控进给、3D打印运动轴、实验室轻载传送工位里属于非常常见的动力执行件。模型没有只做单一电机本体，而是把输出端预装的同步带轮、端部锁紧螺母、电机端盖紧固螺钉都完整还原，做设备布局时可以直接核对带轮与同步带的啮合空间，不用后期再补建传动件干涉检查。

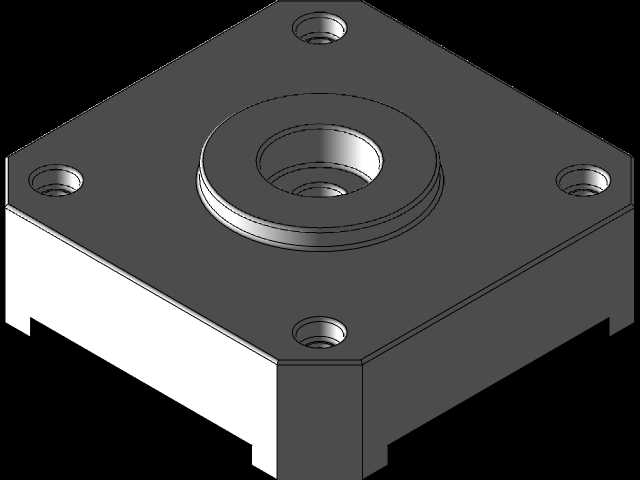

　　从安装边界来看，方形法兰的外轮廓边长为42mm，端盖四角预留沉头安装孔，孔位沿法兰对角分布，适配行业内通用的42步进电机安装孔距；机身主体为层叠式方壳结构，前后端盖夹住定子铁芯段，侧面留出接线与散热的外露面，整机轴向长度从安装法兰背面到输出轴带轮顶端逐段建模，选型时可以直接把模型拖入装配体，核对电机尾部与设备背板、输出端带轮与同步带护罩之间的预留间隙。

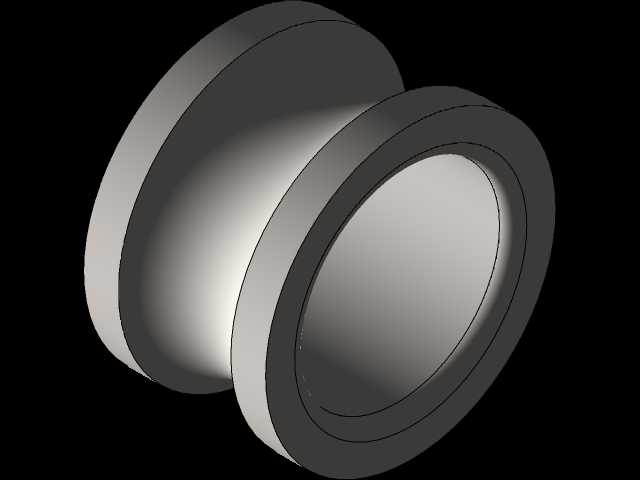

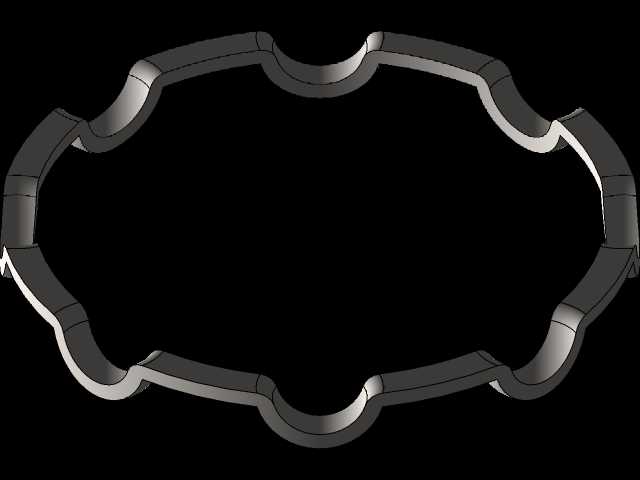

　　设计思路上，这类小法兰步进电机优先兼顾安装互换性与传动集成度：输出轴不采用裸露光轴，而是直接压装齿形同步轮，轮齿节距匹配轻型同步带，轴端用锁紧螺母限位，避免带轮在频繁正反转时出现轴向窜动；端盖螺钉采用内六角沉头形式，装配后螺钉头不突出法兰端面，电机可以完全贴紧安装立板，不需要额外加工避让沉孔。定子外壳的方形切面做了棱角过渡，既保留冲压壳体的工艺特征，也让机身在密集排布的多轴设备里能紧贴相邻型材，减少横向占用空间。

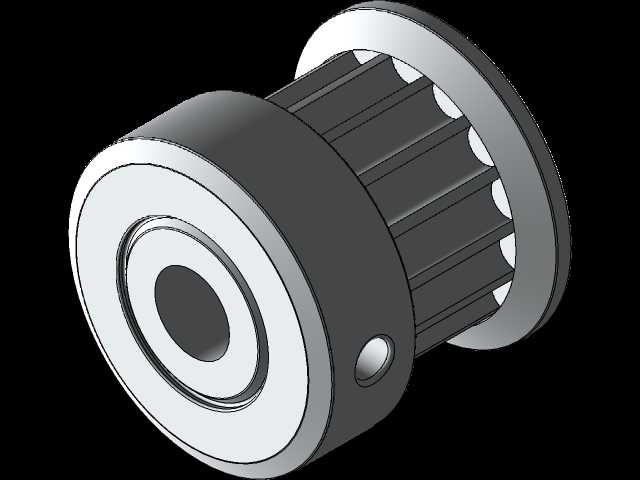

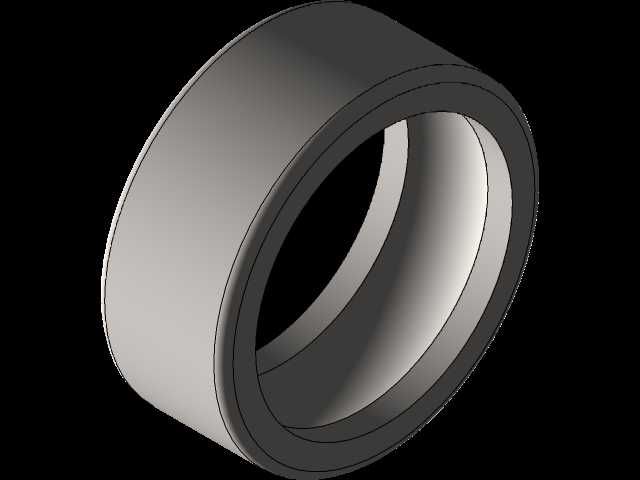

　　实际使用场景中，该电机常作为X/Y/Z运动轴的驱动源，通过同步带把旋转动力传递给直线导轨滑台，也可用于小型回转工位的分度驱动、送料机构的间歇推送。建模时把电机壳体、端盖、定子分段、输出轴、同步带轮、紧固件全部拆分为独立零件，工程人员既可以直接用于整机装配干涉校验，也能单独提取安装孔位、轴径、带轮齿形参数，对接加工件的孔位图纸；带轮的齿形、挡边宽度都按实物比例还原，装配同步带时能直观检查带边与轮挡的对齐余量，避免运行中出现带体跑偏。机身的分层结构也清晰呈现了步进电机的装配逻辑，前后端盖通过四角螺钉拉紧，把内部定子组件压紧定位，输出轴由端盖内的轴承支撑，侧向受力由轴承承担，保证带轮传动时轴端径向载荷不会直接作用在内部磁钢上，这对需要长期带预紧同步带的运动设备来说，是选型和结构校核时必须确认的细节。
