M9刺刀结构细节三维建模设计

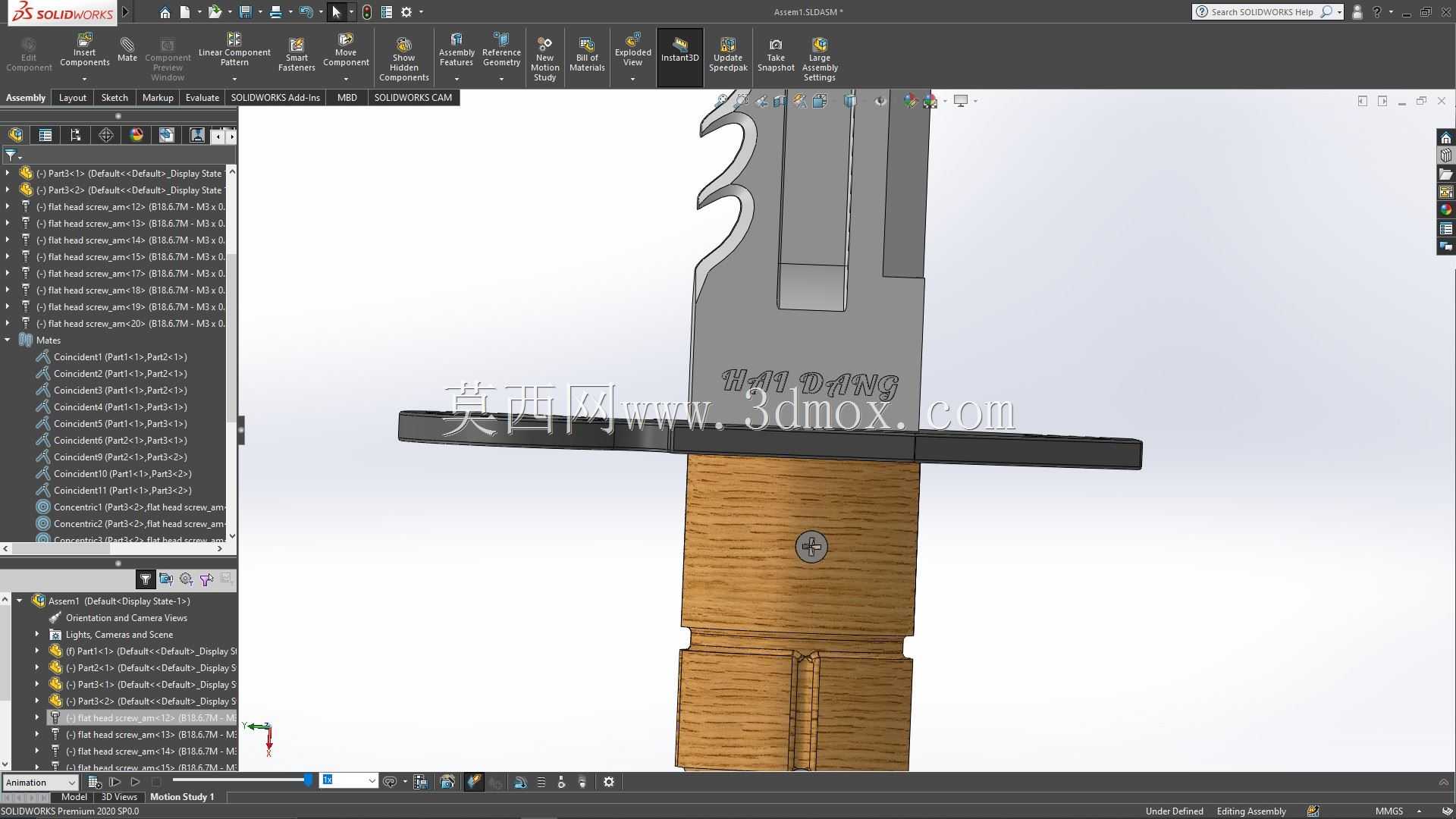

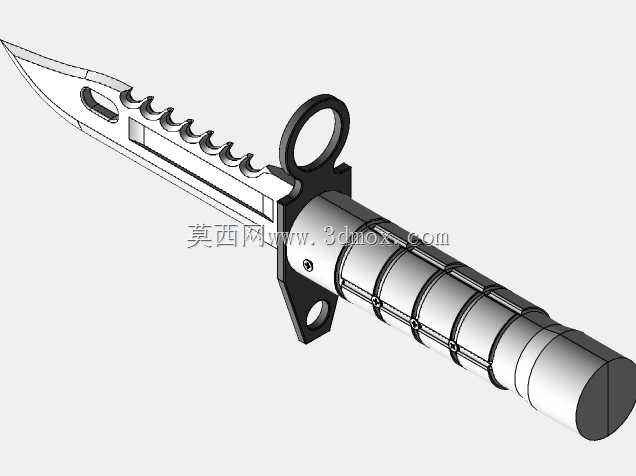

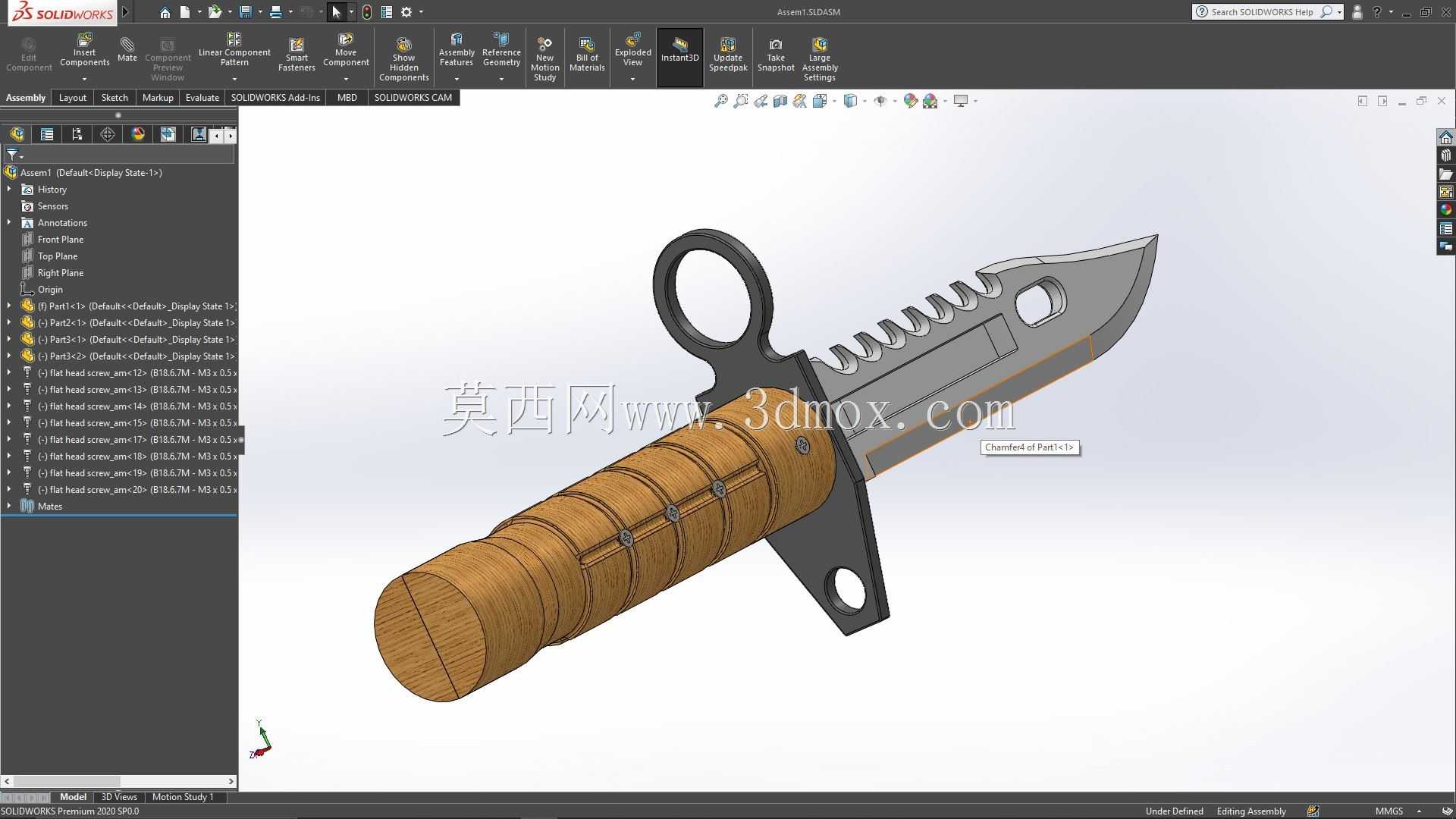

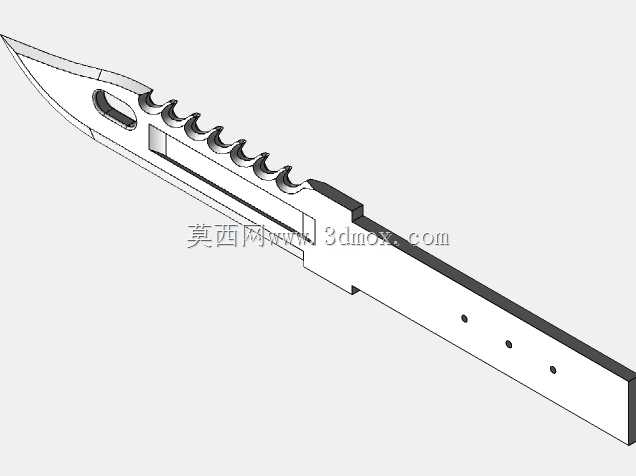

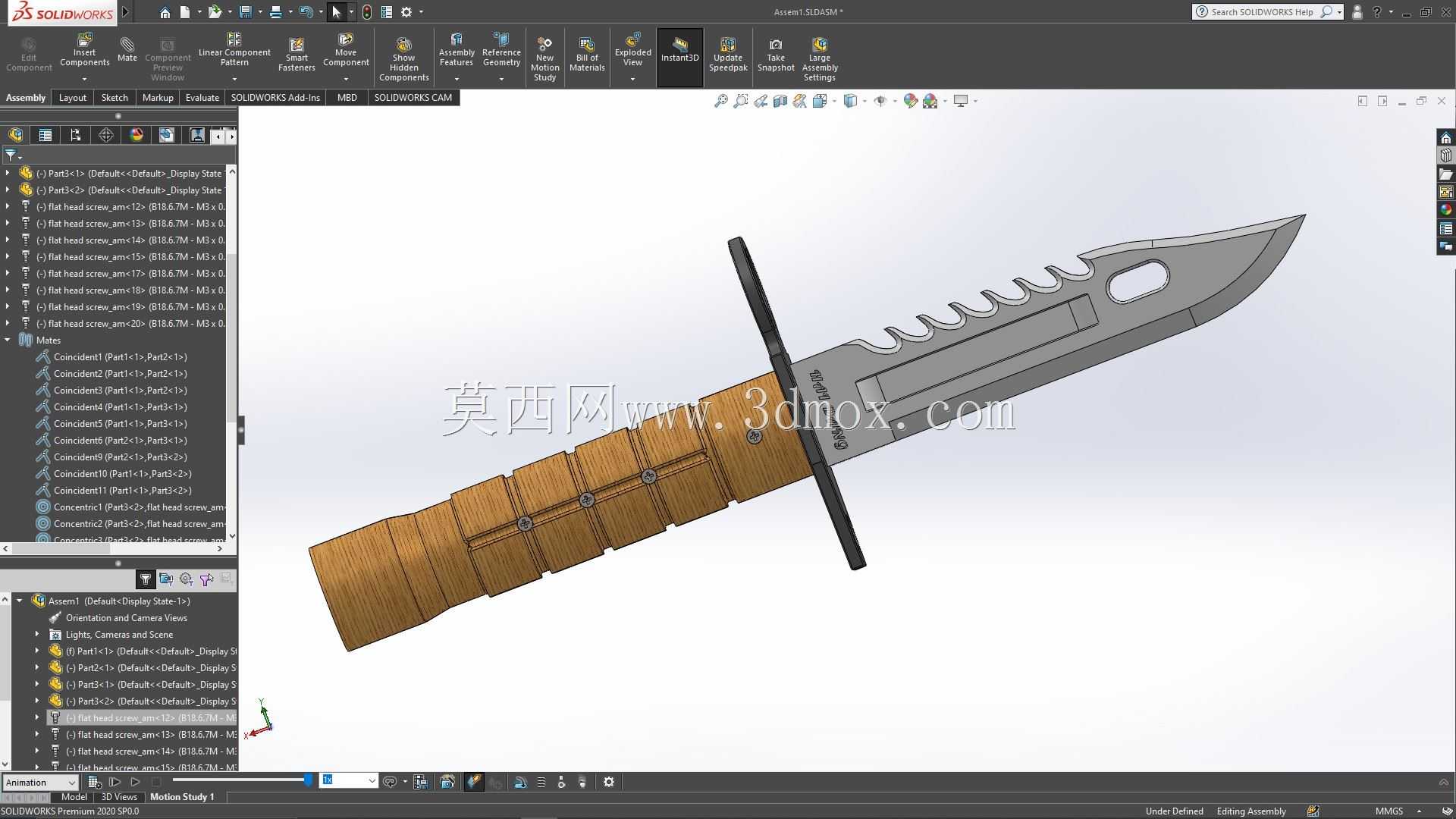

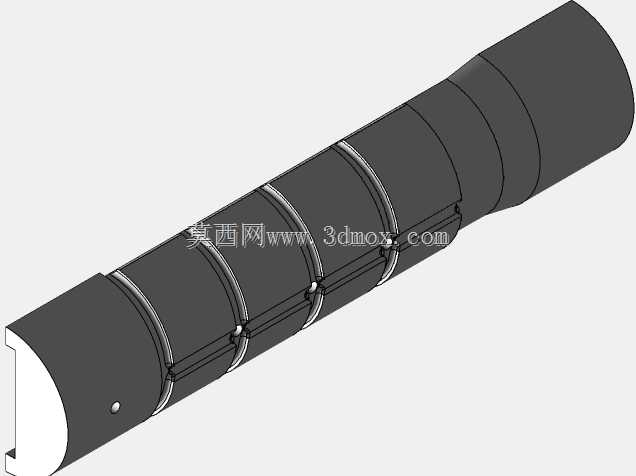

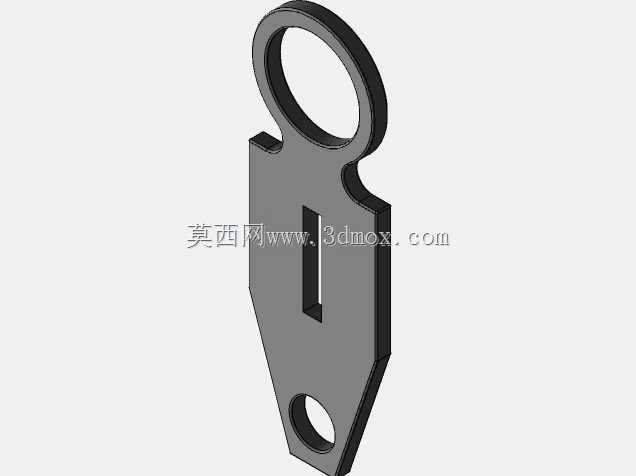

该模型还原的M9刺刀，最初是为适配步枪系统开发的多用途近身装具，除了基础的拼刺功能外，还可兼顾野外作业中的剪切、锯割、开瓶等实用需求，在军用装具、户外生存装备领域都有对应的参考设计价值。从结构设计逻辑来看，整体分为刀身、护手、握把、连接卡口四个核心部分，刀身部分开设了长形血槽与背齿结构，背齿的齿形参数经过适配，既可以满足锯割薄金属、硬质木材的使用需求，也不会过度削弱刀身整体的结构强度；刀身靠近护手位置的开孔，是为了配合刀鞘上的剪切轴实现铁丝剪切功能，开孔的位置精度直接决定了剪切动作的配合顺畅度，建模时特意对该孔的同轴度、与刀身轴线的相对位置做了参数化约束，避免装配干涉。护手位置的圆环结构是步枪枪口的适配定位结构，建模时严格按照对应枪口外径预留了装配间隙，下方的突出挡边既可以在拼刺时起到手部限位作用，也预留了挂装绳带的开孔，方便野外携行时的固定。握把部分采用分段式防滑槽设计，每段防滑槽的圆角、深度都按照人体握持的受力分布做了调整，避免长时间握持时出现硌手的问题，握把尾部的端盖做了圆弧过渡处理，同时预留了与刀鞘卡扣配合的定位槽，保证收纳时的固定可靠性。整体建模过程中，对各个部件的安装边界做了明确的参数约束：刀身与护手的配合面采用过盈配合的尺寸公差，护手与握把的连接通过内置的定位销实现固定，所有外露棱边都做了0.2mm的圆角钝化处理，既符合实际产品的加工工艺要求，也避免应力集中导致的结构断裂问题。在实际应用场景中，这类多用途刀具的结构设计思路，也可以延伸到户外工具、应急救援装备的开发中，比如背齿结构可以复用在多功能救援锯的齿形设计上，握把的防滑结构可以参考应用到各类手持工具的握持部分设计，卡口式的快装结构也能为快拆工具的连接结构设计提供参考。建模时对各个部件的拆分逻辑完全按照实际产品的装配流程设置，每个零件都可以单独导出用于工程图绘制、加工工艺编制，刀身的曲面过渡、握把的分段曲面都做了曲率连续处理，保证后续渲染或者3D打印时的表面质量，不会出现曲面褶皱、棱边错位的问题。
