GV38卧式齿轮减速电机结构造型

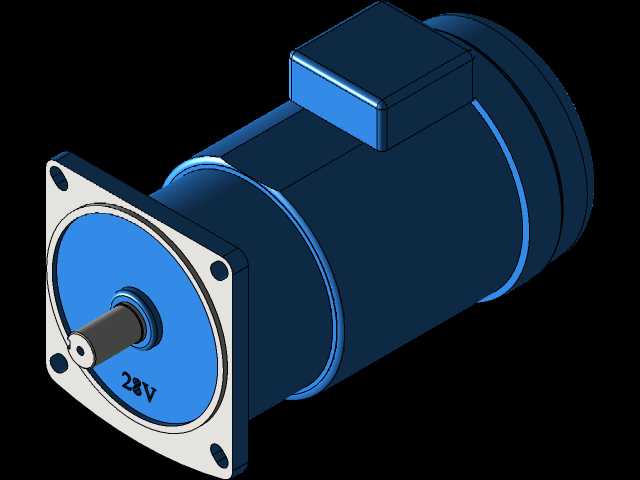

　　这套齿轮电机造型围绕紧凑型低速大扭矩输出需求展开，前端采用方形法兰安装面，四角布置沉孔，中心伸出圆柱输出轴，轴端保留径向孔位，便于与负载侧联轴器、链轮或同步带轮进行周向锁定。法兰面与圆筒形减速箱体之间通过台阶过渡，既保证安装定位时的贴合面积，也让螺栓受力区域具备足够壁厚。电机主体采用分段圆柱结构，外壳上的环形凸筋并非单纯装饰，而是对应内部轴承位、定子支撑位和端盖配合位，在三维建模时需要同步考虑装配间隙、密封槽位置以及壳体加工时的刀具退刀空间。顶部独立接线盒以矩形盒体形式布置，侧面与主筒体圆滑衔接，盒体边缘做出倒角和凸台，能够反映实际铸件或铝壳件的壁厚变化，也为后续接线端子、电缆格兰头的布置预留边界。从设备选型角度看，

　　这类减速电机常用于输送辊道、小型提升机构、包装辅机、AGV驱动单元、食品机械和自动化专机中。它把电机转子的高转速通过齿轮级降速后传递到前输出轴，使负载端获得更低转速和更高扭矩，同时方形法兰能够直接贴装到设备立板或齿轮箱输入端，减少额外支架带来的累积误差。建模过程中，输出轴中心线、法兰安装面和筒体轴线需要保持严格同轴；前端法兰的孔位分布决定了整机能否互换到既有安装空间，因此孔距、孔径、止口直径和轴伸长度都应按装配优先级控制。外形边界上，顶部接线盒是最高轮廓，检修开盖和电缆弯曲半径要避开上方机架；筒体直径决定侧向最小包络，法兰边长决定前端螺栓操作空间；后端盖圆弧收窄，适合靠近护罩或墙板布置。结构表达上，模型将深蓝主体与蓝色端盖、

　　金属色法兰和轴件区分开来，便于在装配评审中识别功能区域。前端盖上的标识位置保留平面区域，轴端、键槽或销孔、安装孔、接线盒接口等细节共同构成完整的动力部件外观。对于机械设计人员，此类模型既可用于设备布局干涉检查，也可作为传动链选型时的占位参考，核对轴高、法兰固定方式、电机外廓与维护空间之间的关系，从而在整机设计早期避免安装冲突。
