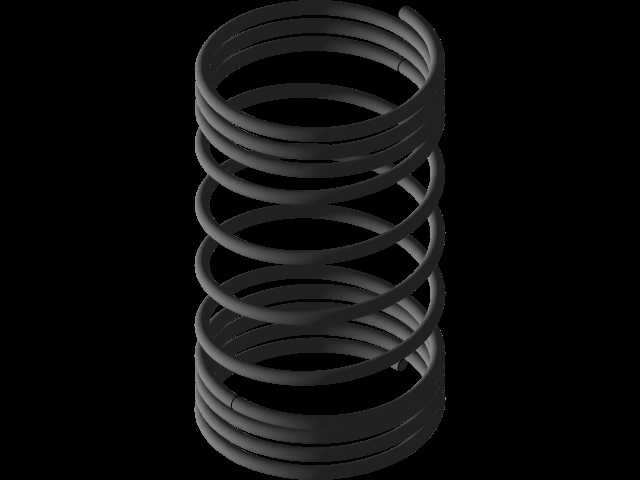

这套圆柱螺旋压缩弹簧的三维结构,围绕轴向受压工况完成几何搭建,簧丝沿螺旋轨迹连续盘绕,两端并紧磨平的端部处理在模型中得到清晰体现,保证弹簧装入安装座后端面与定位面充分贴合,避免受载时出现偏摆、侧向滑移。从实际设备应用来看,这类压缩弹簧广泛出现在通讯终端工装夹具、自动化推送机构、阀门复位组件、小型设备减震支座当中,承担轴向力缓冲、行程复位、冲击吸能、预紧保压的作用。建模过程中先确定簧丝直径、弹簧中径、有效圈数与总圈数的匹配关系,再通过螺旋扫掠生成连续簧体,端部并紧段的圈距逐步收窄至簧丝贴合,磨平端面切除多余材料后形成平整支撑环,和工程图纸里的磨簧工序保持一致。
选型阶段需要先核对安装边界:弹簧自由状态下的轴向高度决定预装空间,压并高度则是机构行程设计的下限,装配孔的内径要略大于弹簧外径,导向轴直径需小于弹簧内径,预留合理径向间隙,避免弹簧受压弯曲时与周边零件发生摩擦卡滞。有效工作圈数直接影响刚度表现,圈数越多轴向刚度越低,相同载荷下变形量更大;簧丝直径增大则刚度显著提升,承载能力随之增强。设计时还要关注螺旋升角与节距的分布,常规压缩弹簧节距均匀,保证线性刚度区间覆盖主要工作载荷,两端支撑圈不参与弹性变形,仅用于稳定传力。
在通讯工具类小型设备里,这类弹簧常装在按键复位、电池接触顶针、翻盖阻尼结构中,依靠反复压缩回弹提供稳定预紧力,长期循环工况下要校核疲劳寿命,避免簧丝应力超过许用切应力。三维模型完整还原了簧丝的圆滑过渡与连续螺旋曲面,没有出现断面、扭曲或自相交问题,导入装配体后可直接做干涉检查,模拟弹簧压缩到工作行程时的外形变化,确认相邻零件之间预留足够变形空间。端部并紧结构的建模细节也贴合加工实际,支撑圈与有效圈之间过渡自然,不会出现应力集中的尖角,为后续工程出图、刚度校核、样机加工提供可靠的几何依据。
