双孔安装槽型铸件基座壳体结构

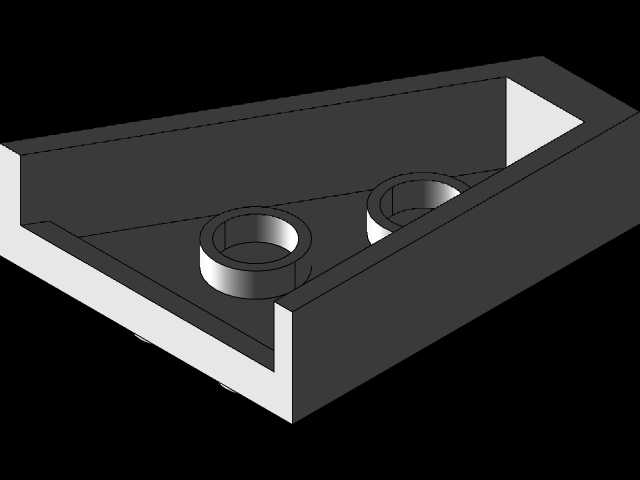

　　该槽型铸件属于设备内部承载与定位类基础构件，整体呈开口矩形盒状，侧壁与底板一体成型，依靠铸造工艺获得较高的结构刚度，适用于通讯终端、小型电控单元或精密仪器内部的模块安装场景。构件底板上设置两个同轴凸台孔位，凸台向上凸起并保留完整通孔，既可以作为螺钉穿装固定点，也可用于定位销导向，使上方功能模块在装配后获得稳定的竖向约束。四周侧壁形成围合空间，能够对内部元器件起到侧向遮挡与限位作用，减少装配过程中零件偏移，同时在设备受振动时分散冲击载荷。从建模思路来看，外形先以矩形盒体为基础进行抽壳处理，保留均匀壁厚，再在底板相应位置拉伸生成环形凸台，并对凸台内孔执行切除操作；侧壁转角与底板交接处均考虑铸造圆角，避免应力集中，

　　也符合铸件脱模和充型要求。开口端一侧设置斜向切面，使局部轮廓形成避让结构，便于相邻组件靠近安装或线缆从侧边引出。底板外缘可作为整机贴合基准面，安装时以底面贴合机架或支架平面，通过两个孔位完成锁紧；侧壁高度决定内部容纳深度，设计时需结合被容纳模块的最高轮廓确定边界，防止上盖装配后发生干涉。两个孔位的中心距是关键装配尺寸，需与配对件孔位保持一致，凸台外径则承担局部承压作用，避免螺钉锁紧时底板受力变形。盒体内部净宽、净高决定元器件布局空间，壁厚在保证刚性的同时控制整体重量，适合轻量化小型设备使用。该类铸件常见于通讯工具类产品的内部支撑结构，也可作为传感器模块、接线模块或小型传动单元的安装底座。实际选型时，需核对底面安装边界、侧壁围合范围以及凸台孔位坐标，确认与周边壳体、电路板和紧固件之间留有足够间隙；建模过程中还应关注拔模方向、壁厚均匀性和孔位加工余量，使三维结构既能满足铸造工艺，又能直接服务于后续装配与干涉检查。
