燃气喷嘴精密结构三维设计

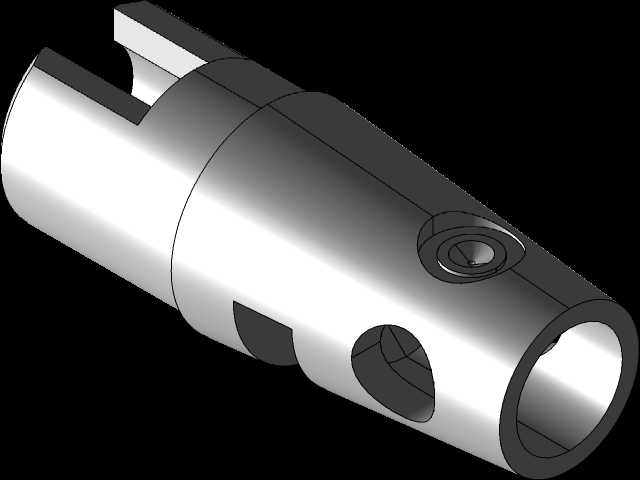

　　该燃气喷嘴作为燃气供给系统的核心终端构件，在工业燃烧设备、民用燃气灶具、小型加热炉、燃气热处理工位等场景中承担燃气导流、射流混合的关键作用，直接决定燃气喷出的流速、扩散角度与空气预混效果，是保障燃烧充分性、火焰稳定性的核心零件。从结构设计逻辑来看，主体采用中空圆柱腔体作为燃气主流道，沿轴向贯通的内孔为燃气输送提供连续通路，腔体侧壁开设径向通孔，可作为定位销孔、辅助进气孔或者固定安装孔使用，端部的开槽结构用于和上游供气接头、调节构件完成卡接配合，侧面预留的沉孔可装入锁紧螺钉，实现喷嘴与安装基座的周向与轴向锁止，避免设备运行振动引发构件松动偏移。建模过程中优先保证流道内壁的同轴度与表面连续性，流道转折处做平滑过渡处理，

　　减少燃气流动过程中的局部涡流与压损，外壁的阶梯轴段可适配不同规格的安装座，安装边界以圆柱外圆作为定位基准，径向开孔的位置公差需匹配配套销钉的装配精度，端部开槽的宽度与深度对应上游连接件的卡爪尺寸，装配时可直接沿轴向推入后通过侧部螺钉锁紧，无需额外复杂工装即可完成快速装拆。外形上整体为长筒状构型，无突兀外凸结构，可嵌入狭小的燃烧器安装空间内，侧壁开孔既可以满足二次空气引射的需求，也可作为装配定位的基准特征，端部的环形端面可贴合密封垫片，避免燃气从装配间隙泄漏。设计阶段同步校核了构件的壁厚分布，在开设径向孔与侧部沉孔的位置保留足够的结构强度，承受燃气工作压力时不会出现形变开裂，外圆各段的直径差形成装配限位台阶，

　　安装时可直接抵靠基座定位面，无需反复调整轴向位置。该构件的结构特征兼顾流体输送性能与机械装配需求，既能够稳定引导燃气按设定方向喷出，也可通过多处配合特征实现可靠固定，适配多种中小型燃气燃烧设备的终端安装需求，建模时完整还原了所有开孔、开槽、沉孔与阶梯轴特征，可直接用于结构干涉校验、装配模拟与加工工艺参考。
