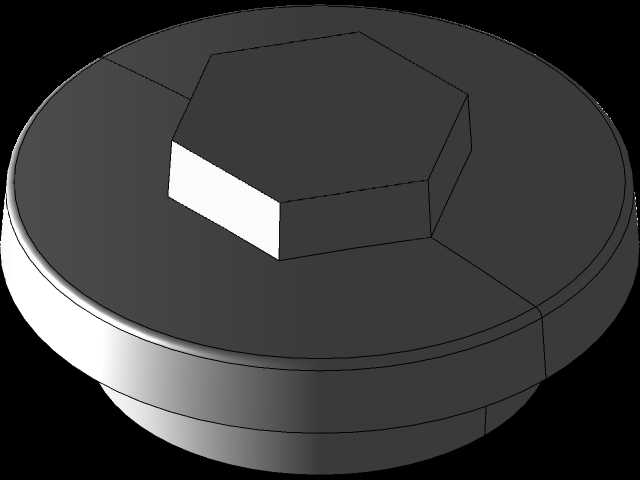

这类带六角凸台的圆盘端盖,在现场管路封堵、小型腔体端面封盖、工装定位座以及手持设备端部限位场景里用得很普遍,做结构设计时最先要敲定的不是外观造型,而是安装边界和受力传递路径。下部收窄的环形裙边是直接嵌入对应安装孔位的配合段,裙边外径和安装内孔采用间隙配合,公差一般控制在H8/f7区间,既保证手工或简易工具就能顺利压入,又不会出现径向旷量;裙边的轴向长度要匹配安装基体的壁厚,压装后裙边端面不能凸出基体内腔,避免干涉内部运动件,也不能过短导致配合面接触面积不足,受侧向力时出现松脱。上部大直径圆盘是轴向限位面,圆盘下端面和安装基体表面完全贴合,承担轴向压紧力,圆盘外径要比安装孔周边的螺栓分布圆或者基体凸缘外径小2到3毫米,
留出装配时的对位余量,也避免边缘和周边相邻零件发生磕碰。顶部的六角凸台是整个零件的操作受力位,不用额外加工扳手孔,直接用标准开口扳手或者套筒卡住六角面就能施加拧紧扭矩,六角对边尺寸严格对应通用扳手规格,凸台高度要保证扳手卡入后不会滑脱,同时凸台和圆盘衔接处做了平缓过渡,没有尖锐应力集中棱线,反复拧紧时不会在衔接位置出现裂纹。建模时先绘制底部裙边的回转轮廓,旋转生成基础回转体,再在圆盘上端面拉伸六角凸台,所有棱边都做0.5到1毫米的倒角,既去除加工毛刺,也避免装配时划伤操作人员。零件的轴向总高度要根据安装空间的预留间隙设定,顶部六角凸台的上端面不能超出设备外罩的内表面,若用于外露场景,凸台顶面可做平面标识区,
打印规格编号或者安装对位标记。受力层面,拧紧扭矩通过六角凸台传递到圆盘端面,再均匀分散到整个贴合面,不会出现局部应力过载;裙边外周可预留密封圈安装槽,套入O型圈后就能实现端面静密封,应对防尘、防轻度油水渗漏的使用需求。这类结构没有复杂的异形曲面,常规车削加铣削六面就能完成加工,也适合采用注塑或者压铸工艺批量成型,材料可选尼龙、铝合金或者碳钢,根据使用场景的承重和防腐要求切换,三维建模时要重点核对配合段的尺寸链,保证压装行程、扳手操作空间、相邻零件间隙三者同时满足装配要求。
