户外IP66铸铝防水密封接线盒

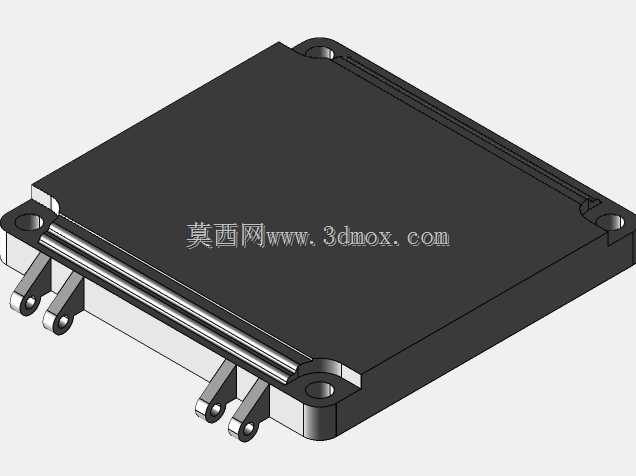

　　这类铸铝防水接线盒主要面向室外监控、工业现场布线、仪表转接和弱电系统分线场景，承担线缆汇集、端子固定、接头防护和内部元器件隔离的作用。盒体采用铝合金压铸思路成型，壁厚在保证刚性的同时控制整体重量，四角布置沉头安装孔，上盖与底座通过螺钉压紧，配合密封胶条形成连续压缩面，能够满足户外雨淋、粉尘冲刷和潮湿环境下的防护要求。

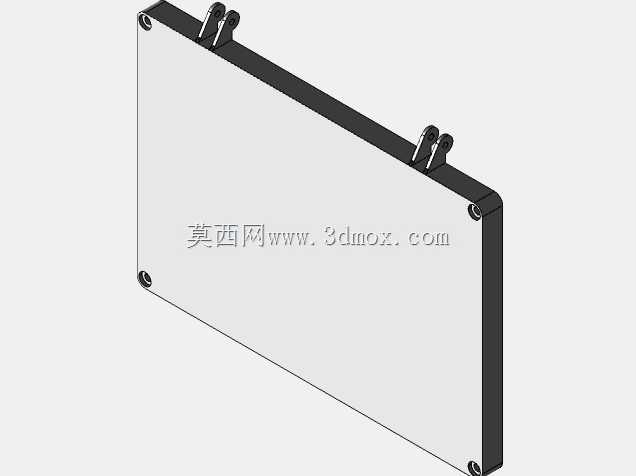

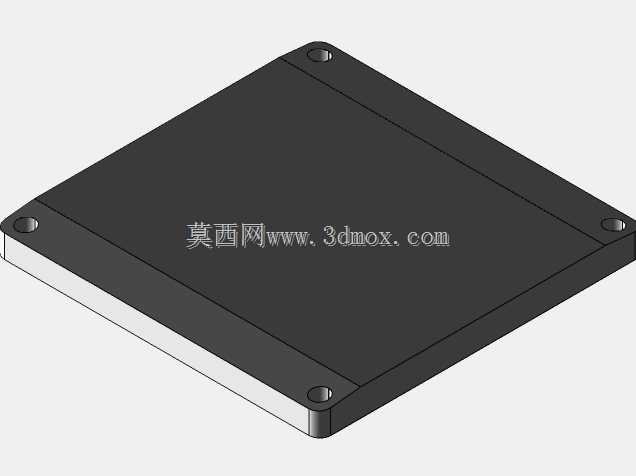

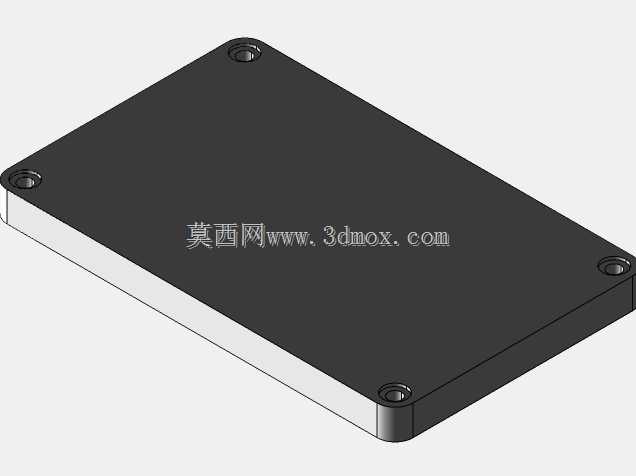

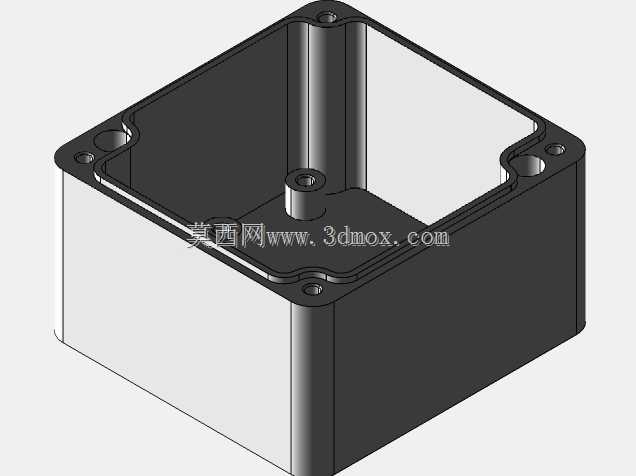

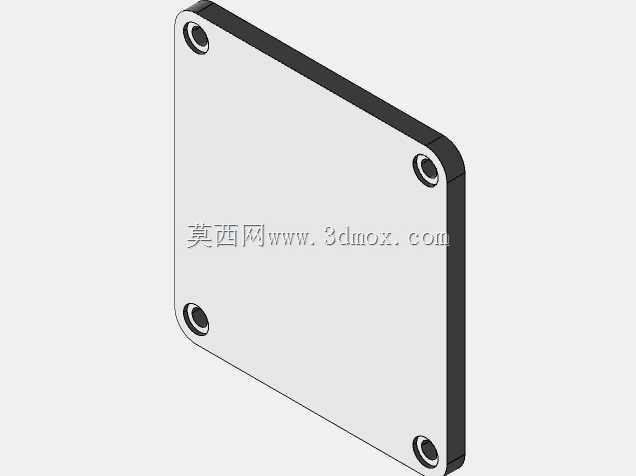

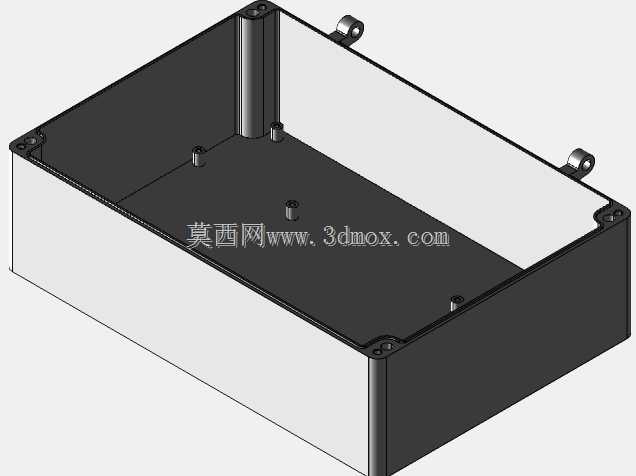

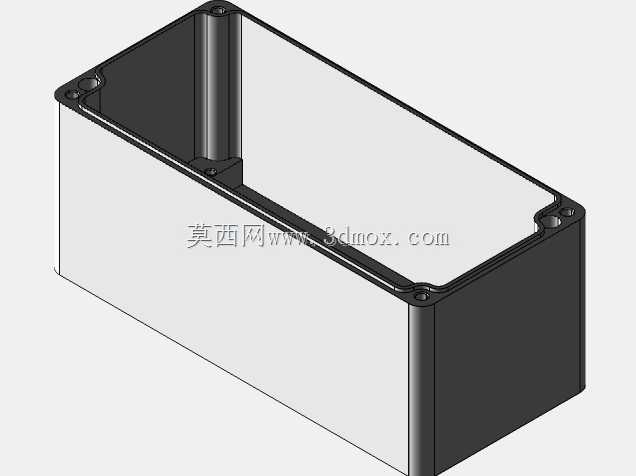

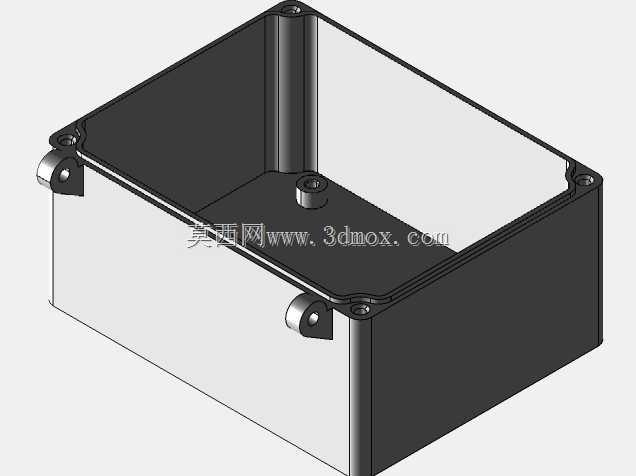

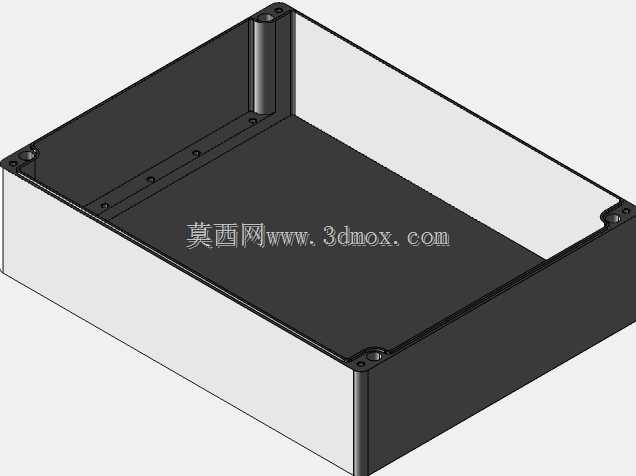

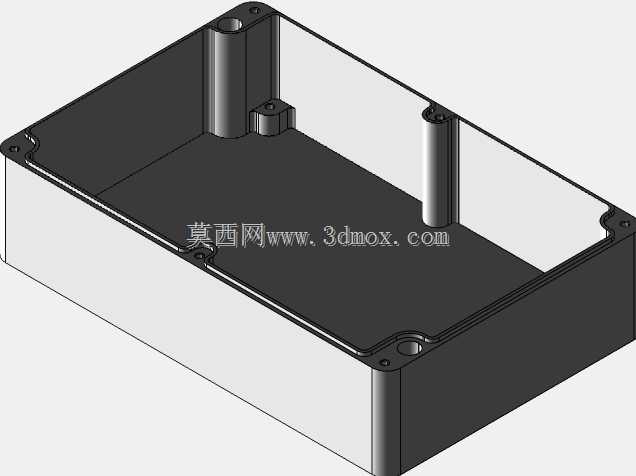

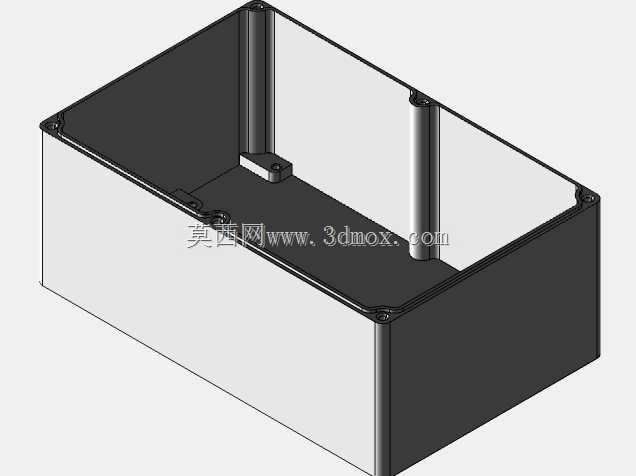

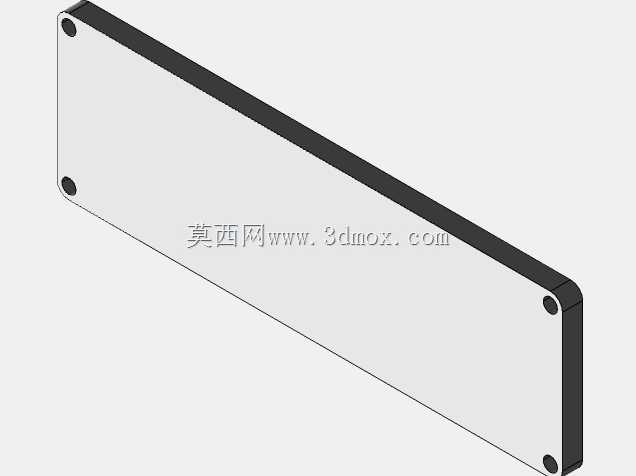

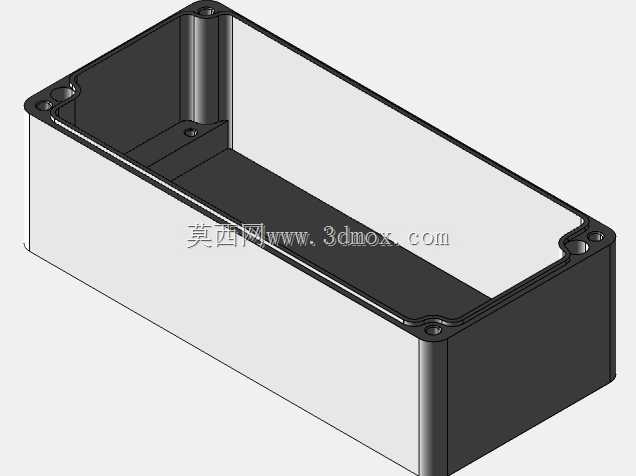

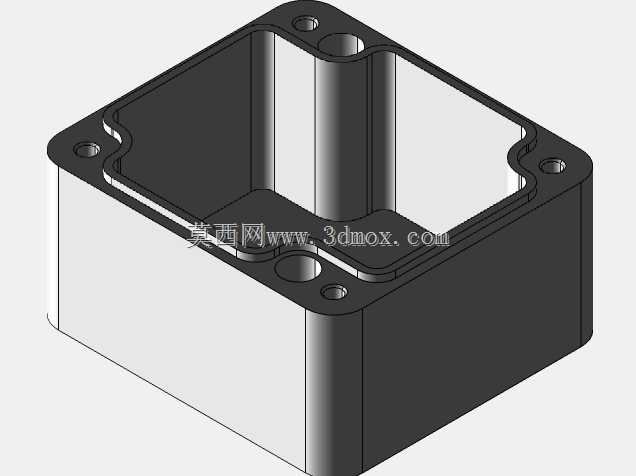

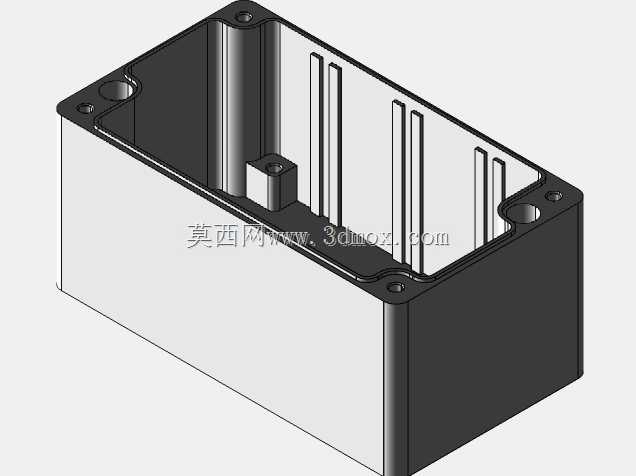

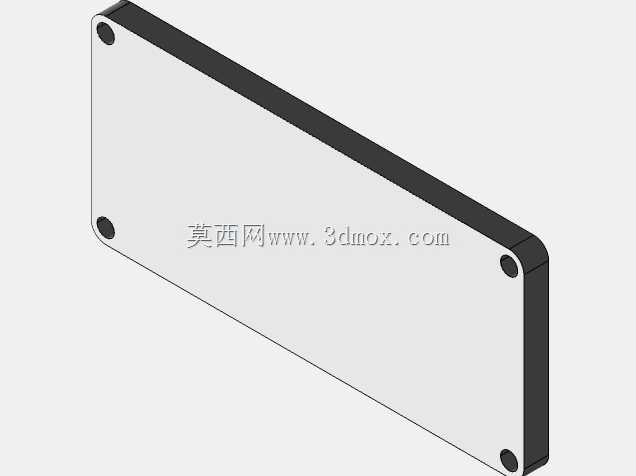

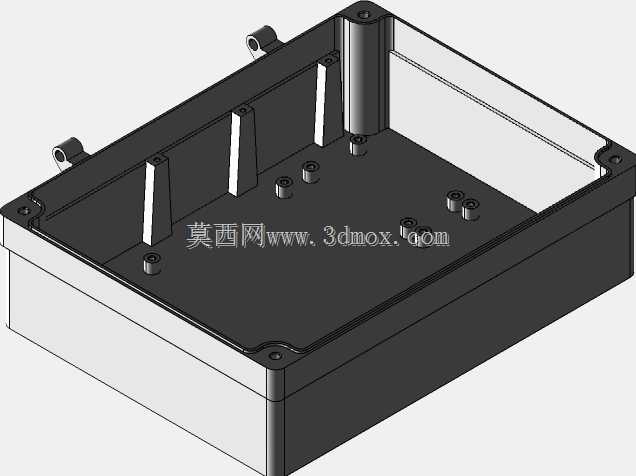

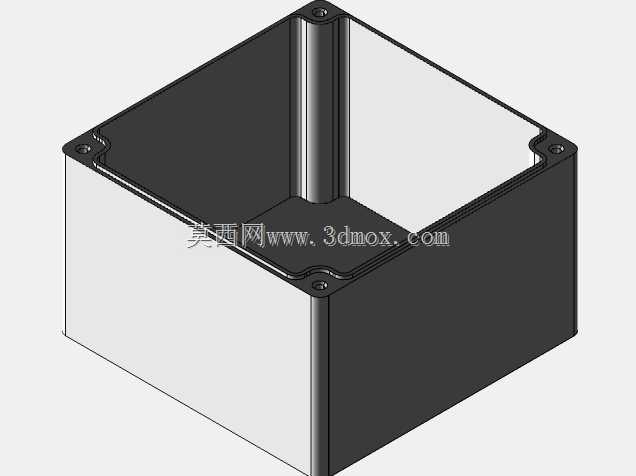

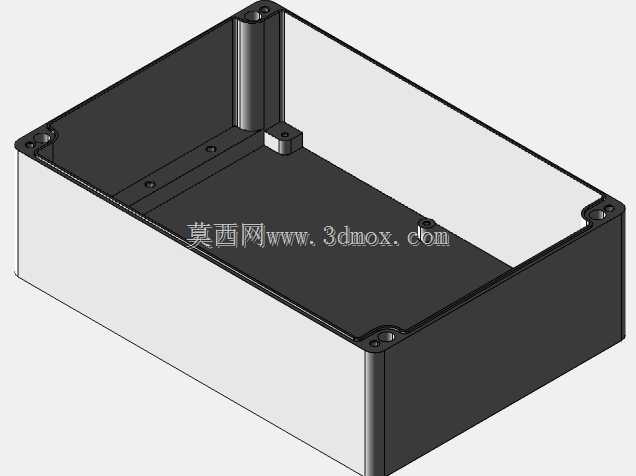

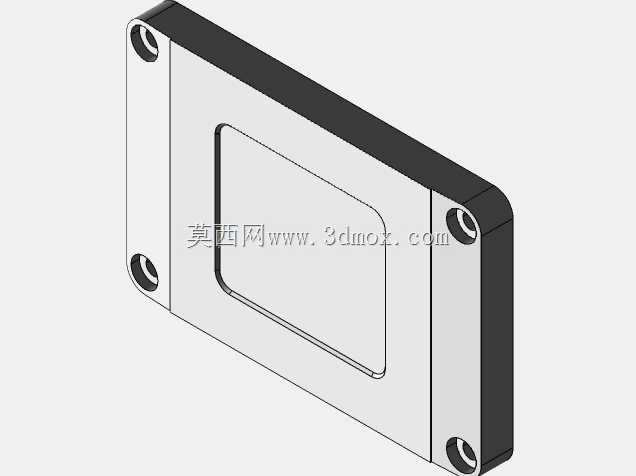

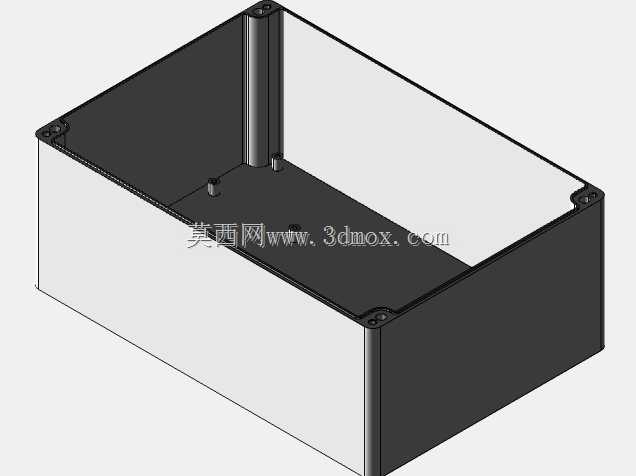

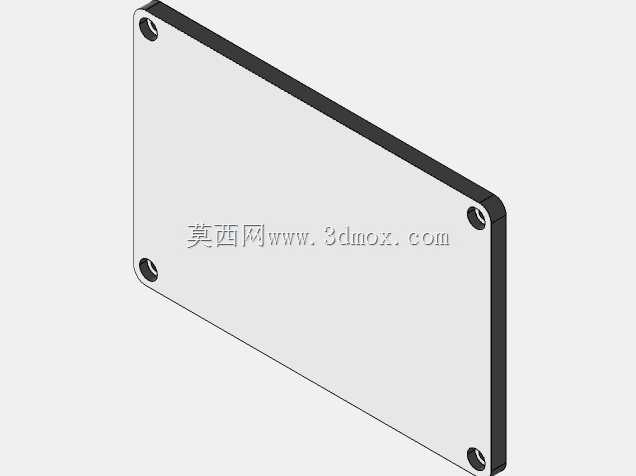

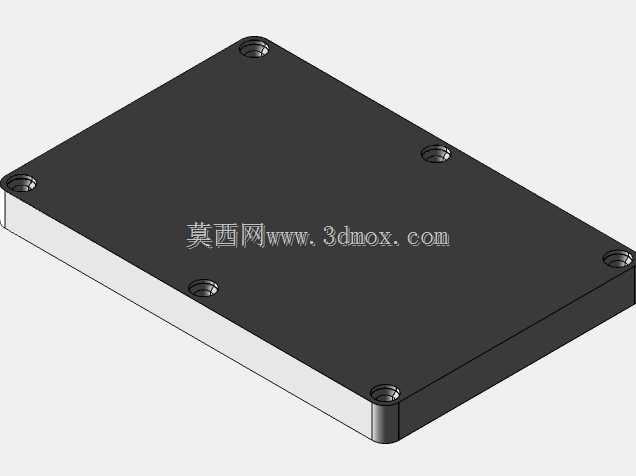

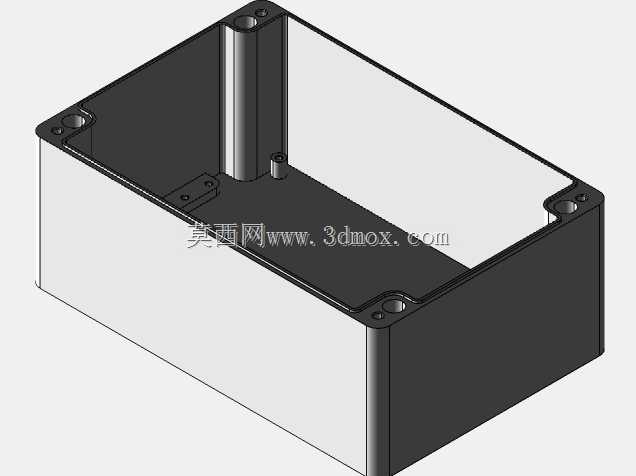

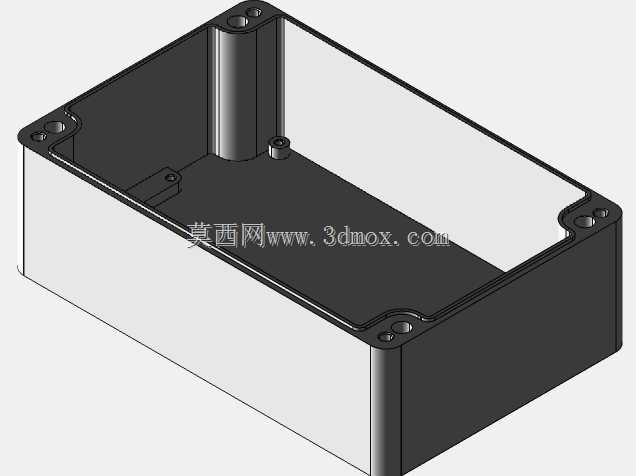

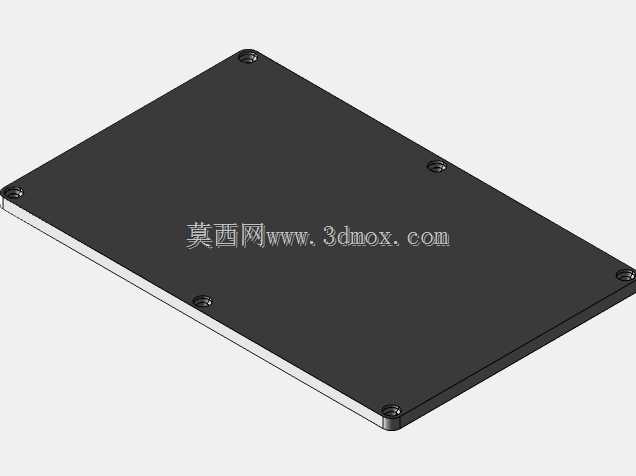

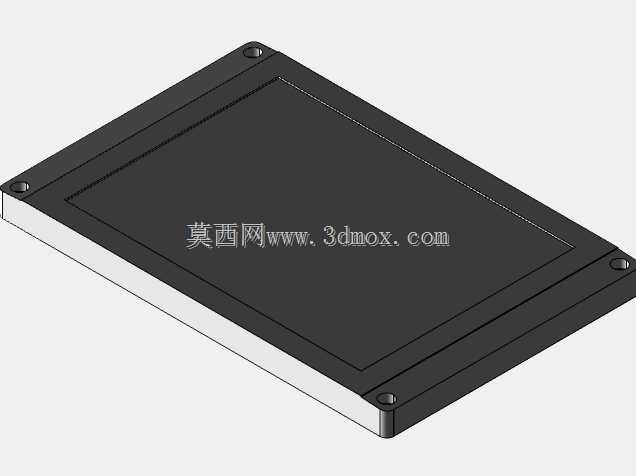

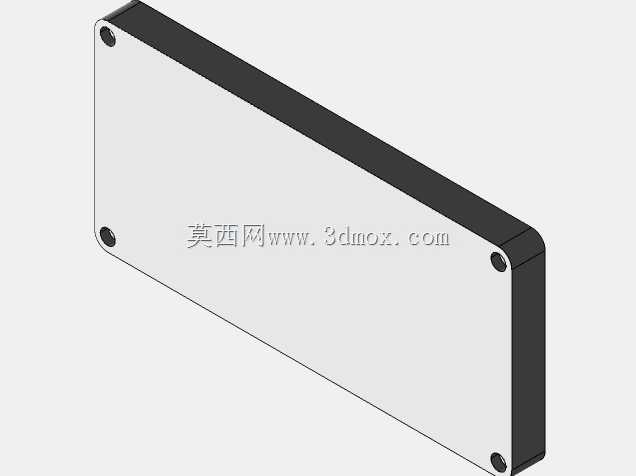

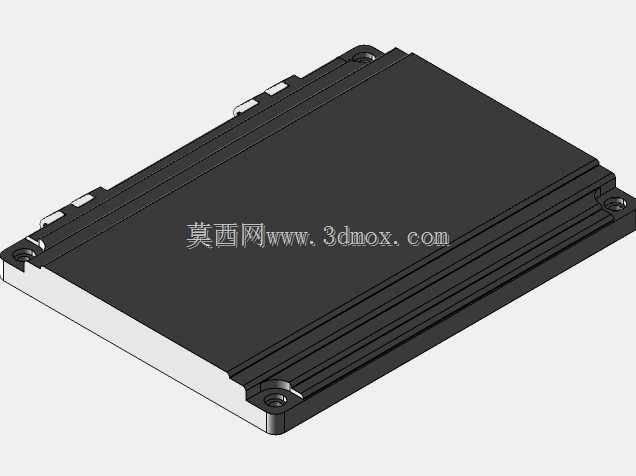

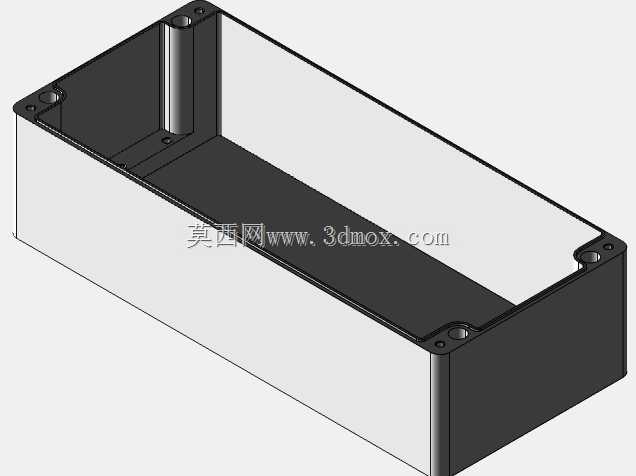

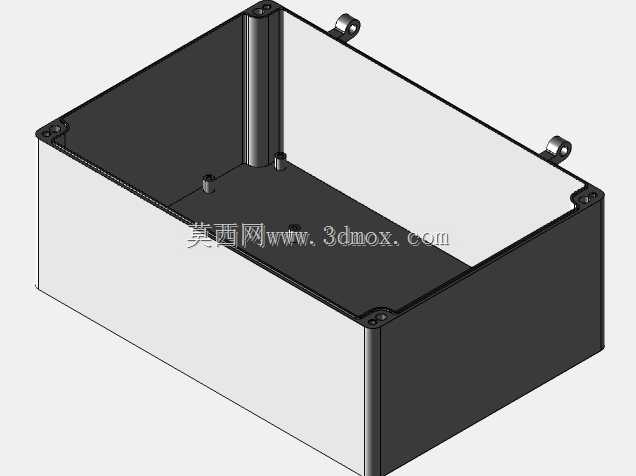

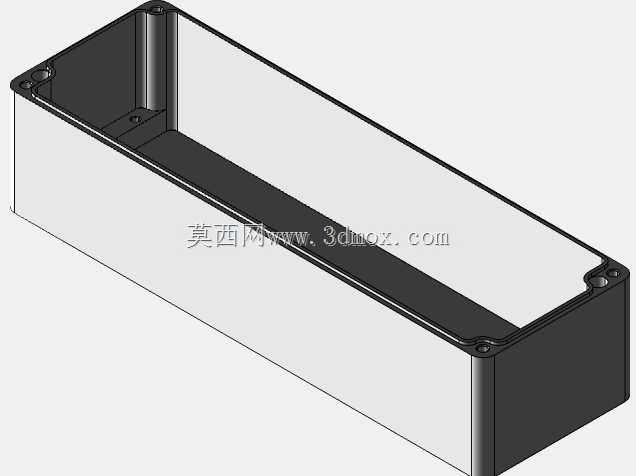

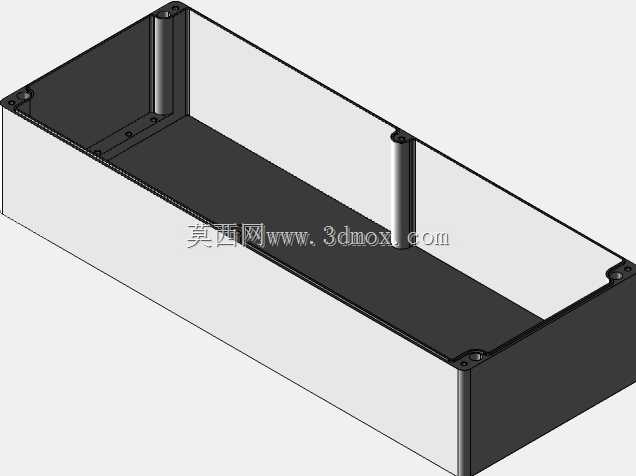

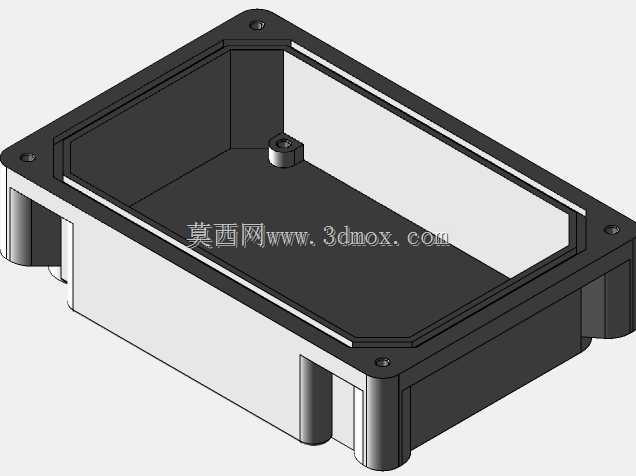

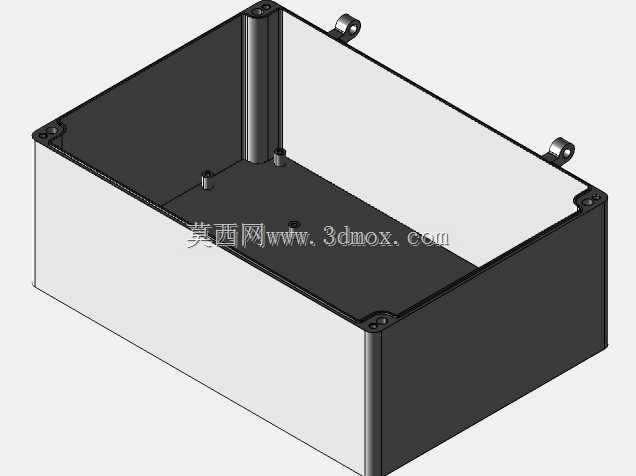

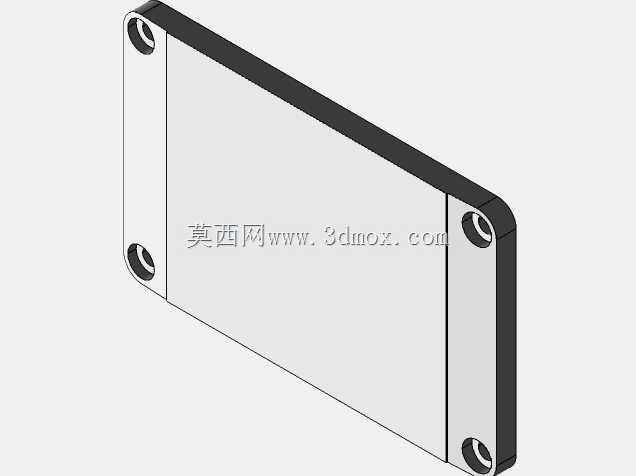

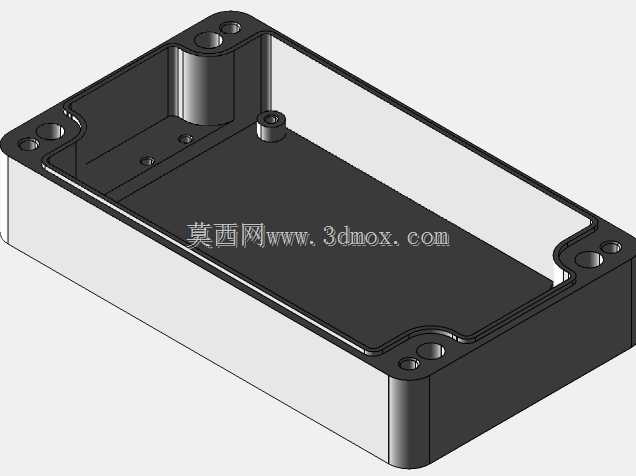

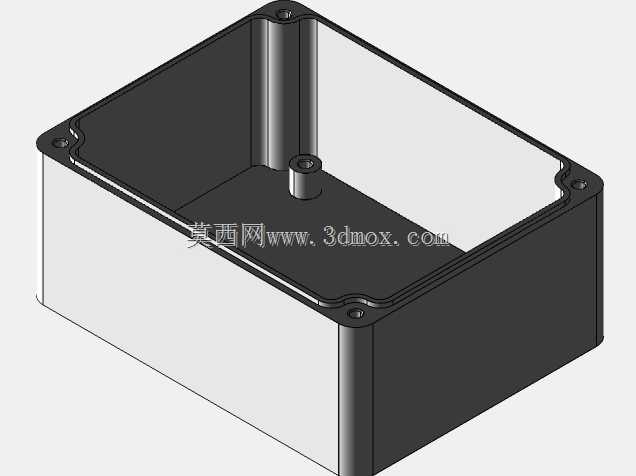

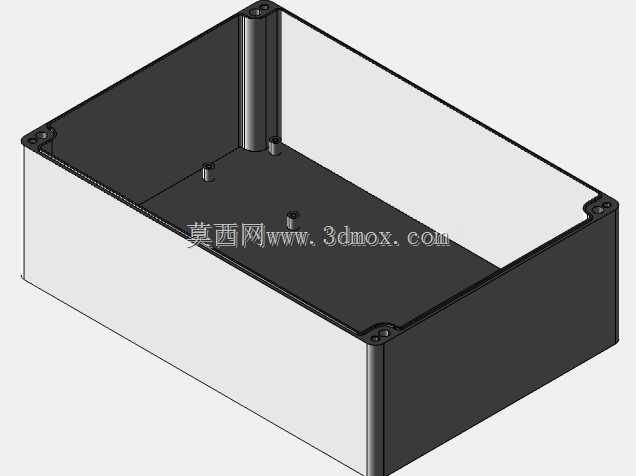

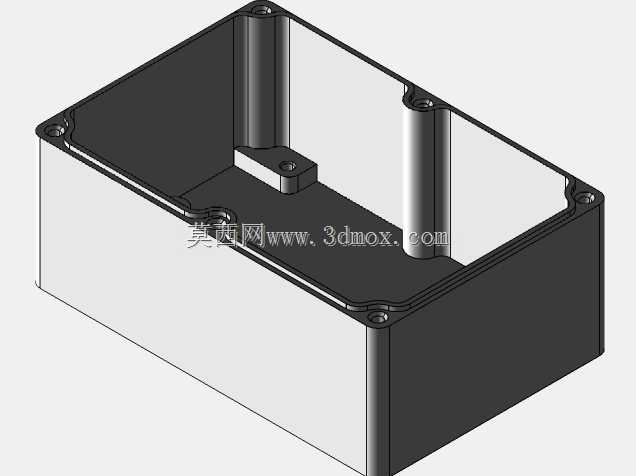

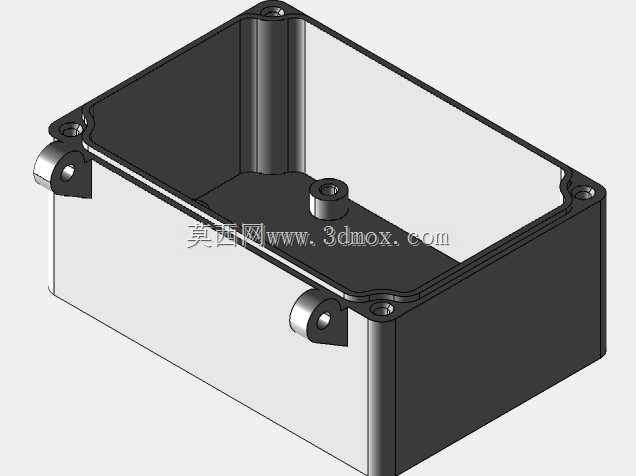

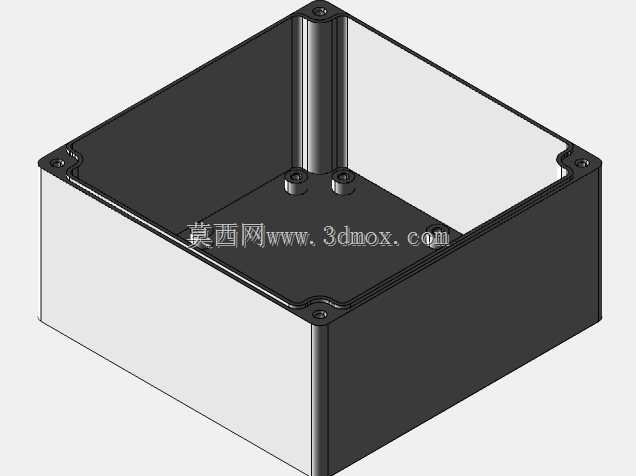

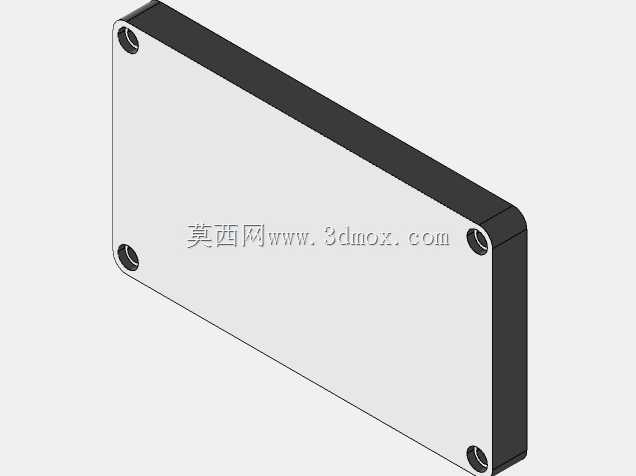

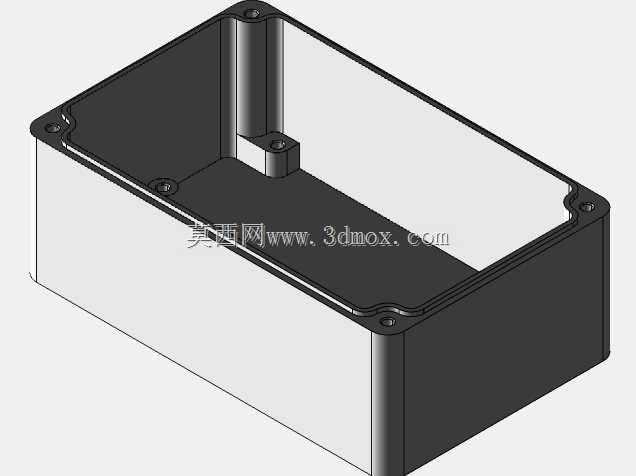

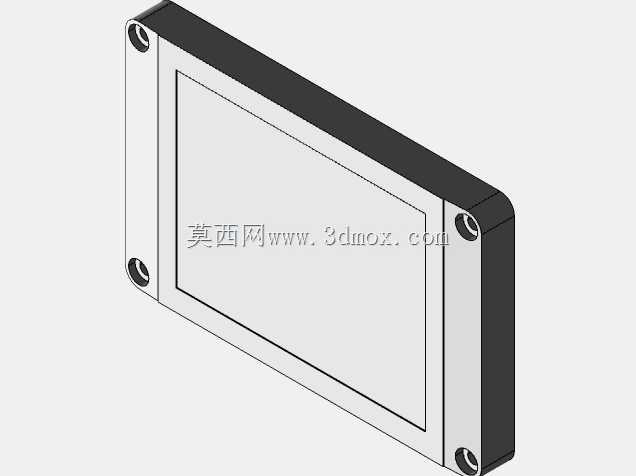

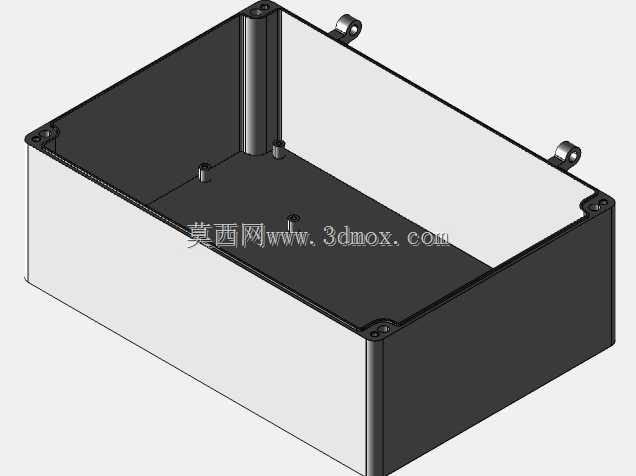

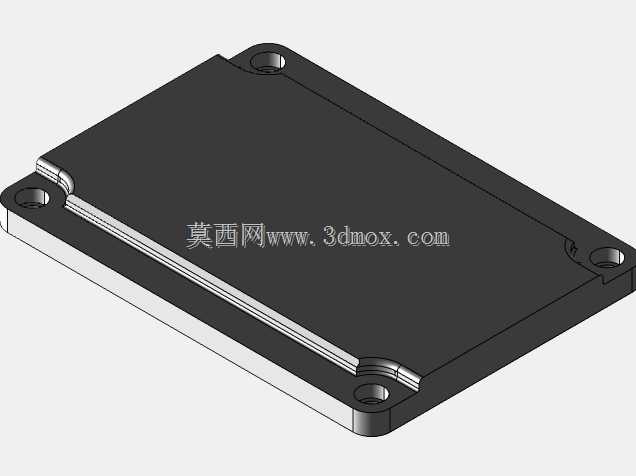

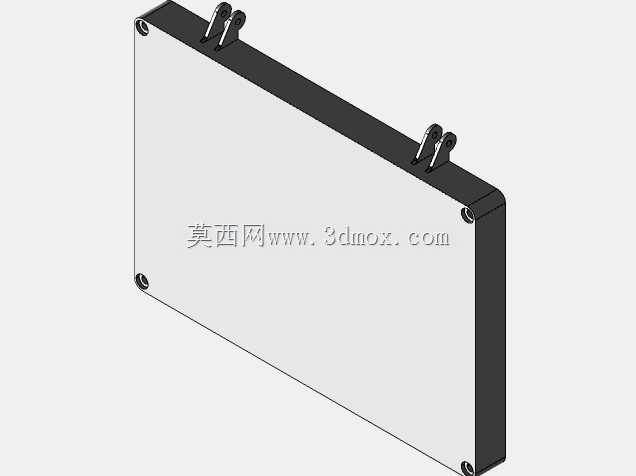

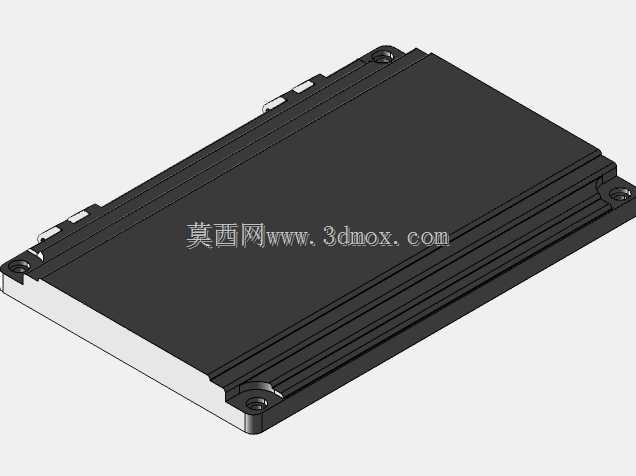

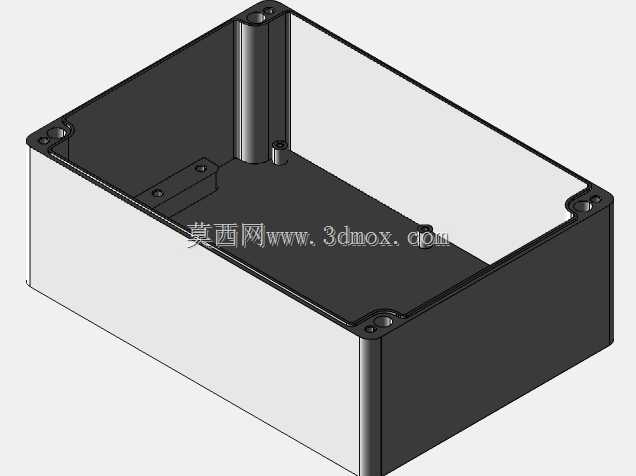

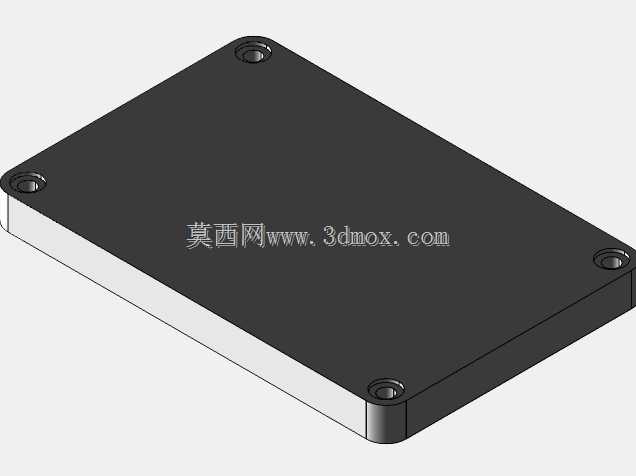

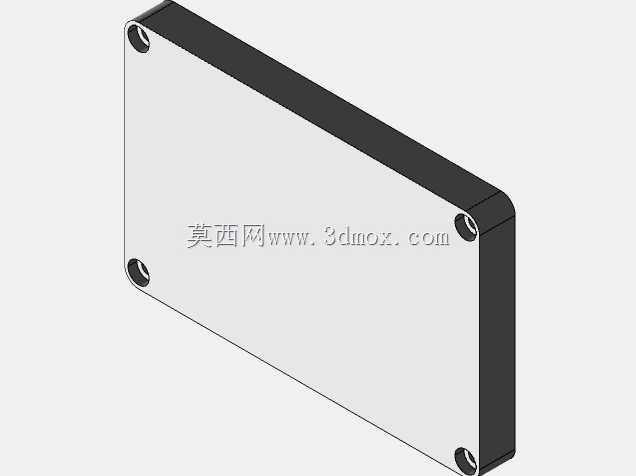

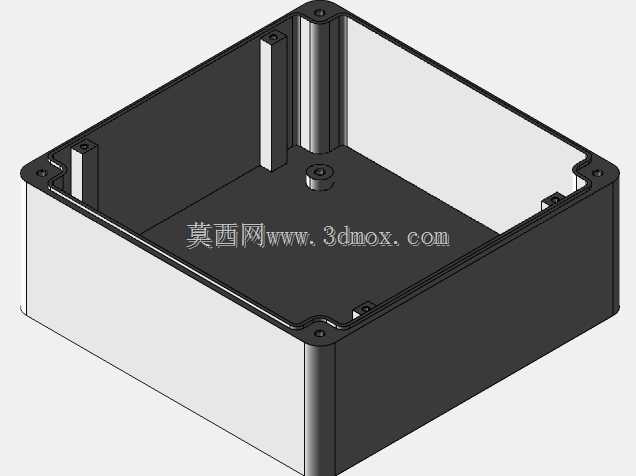

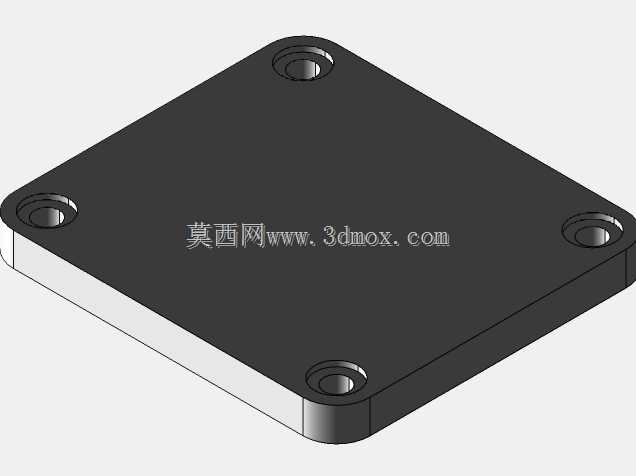

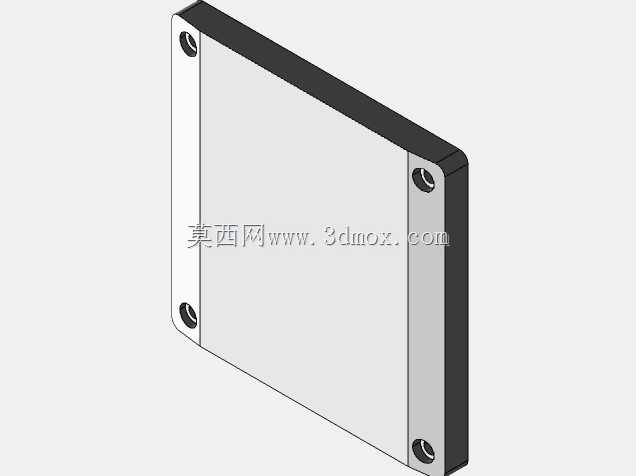

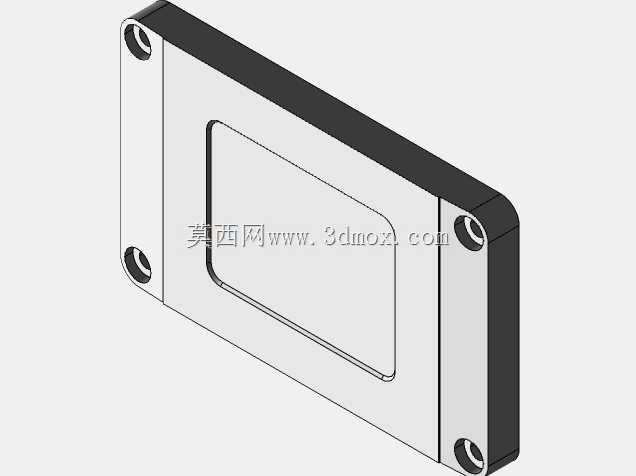

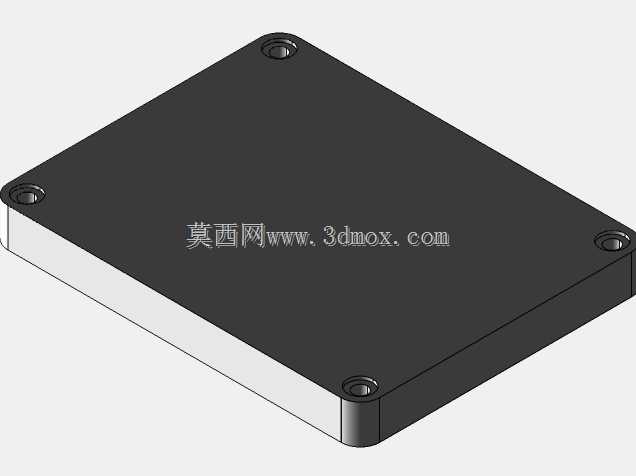

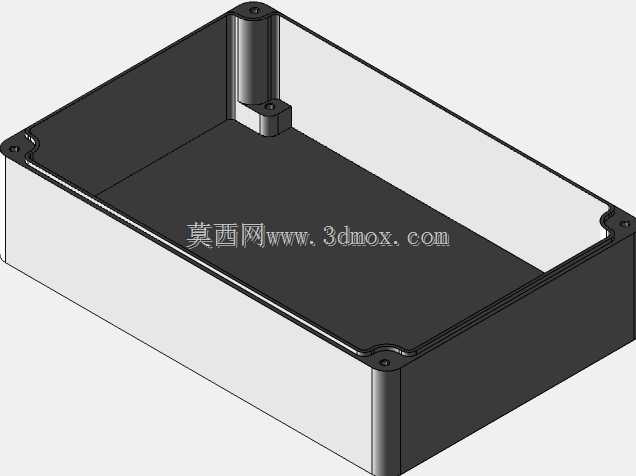

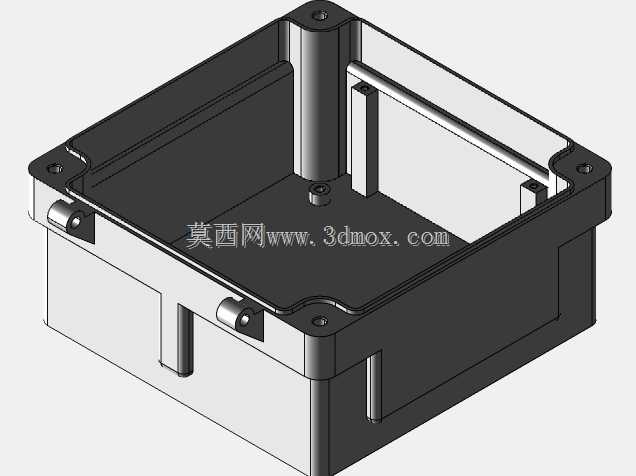

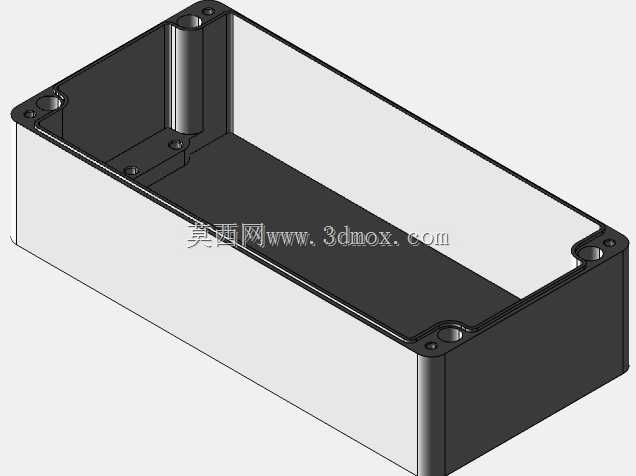

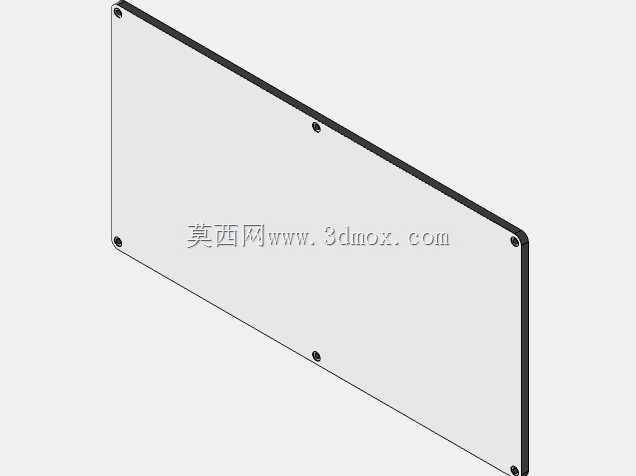

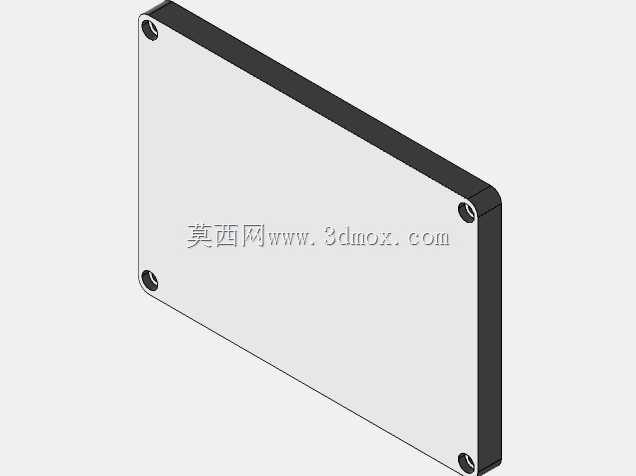

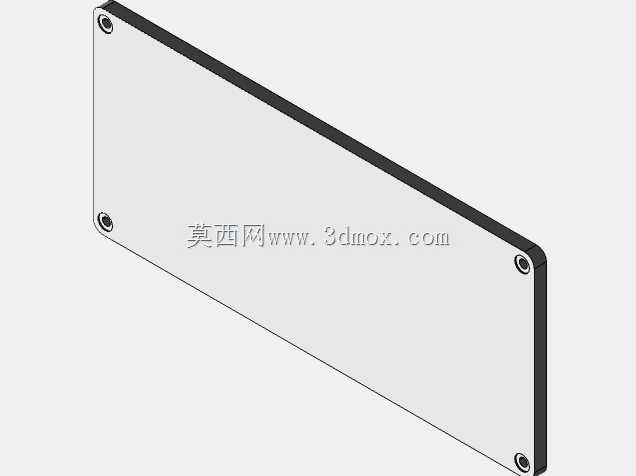

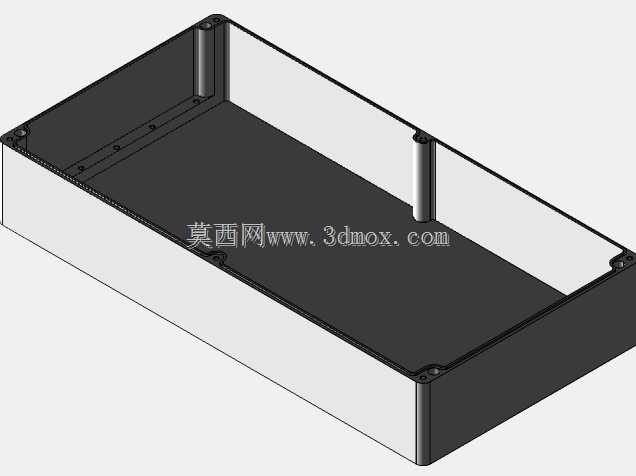

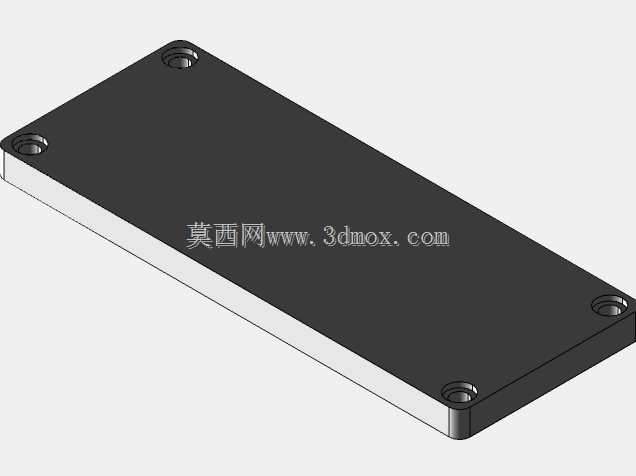

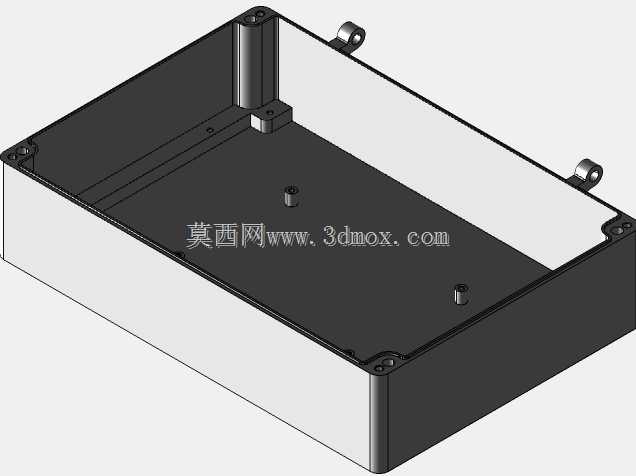

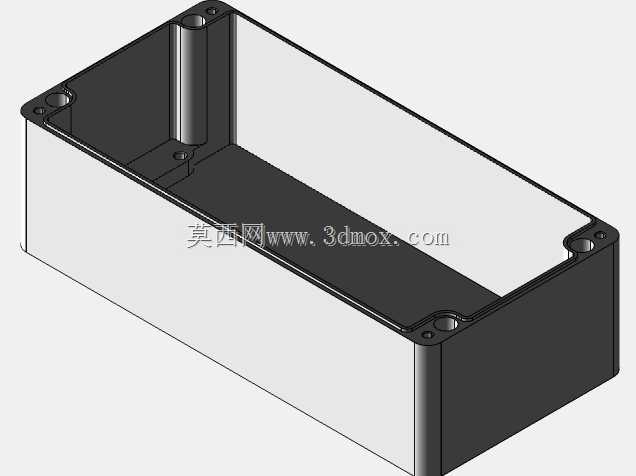

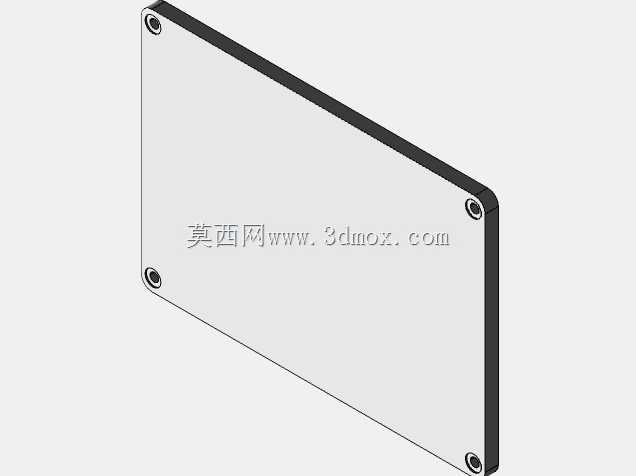

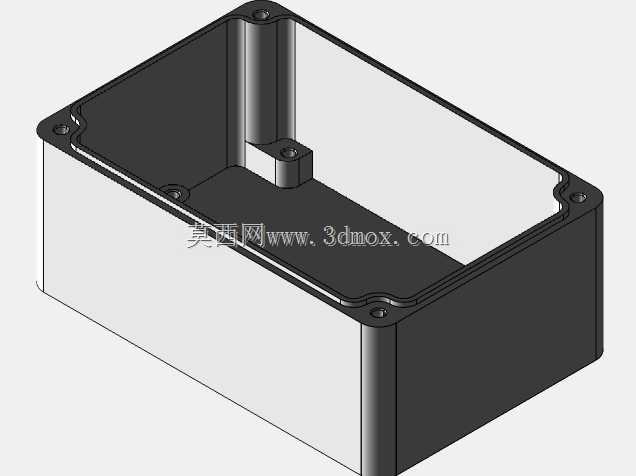

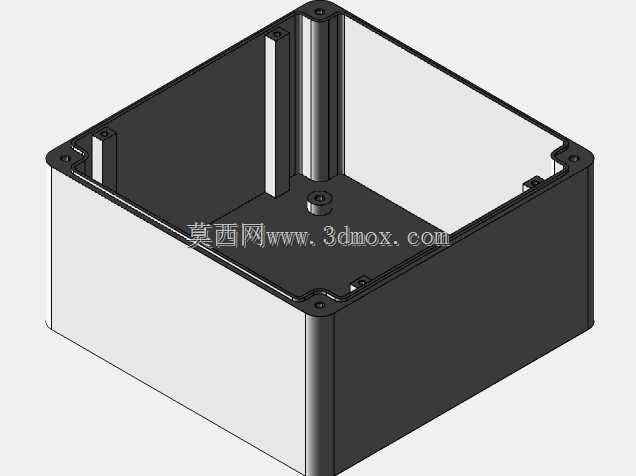

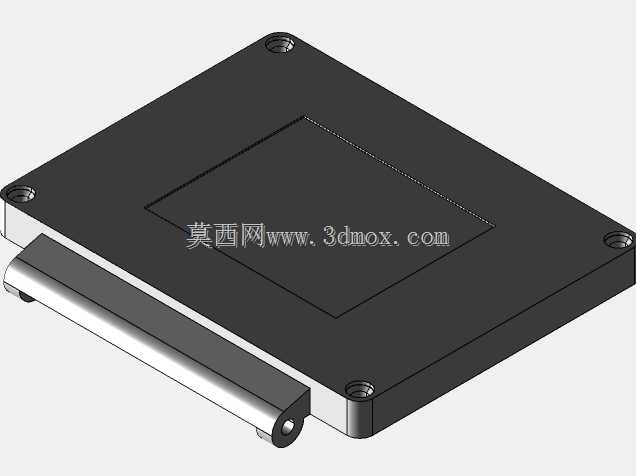

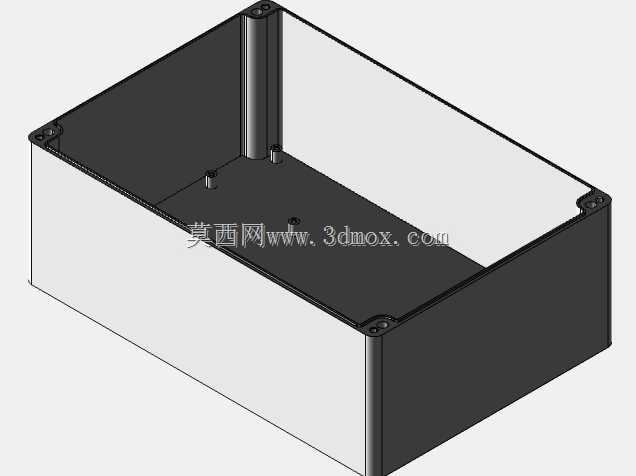

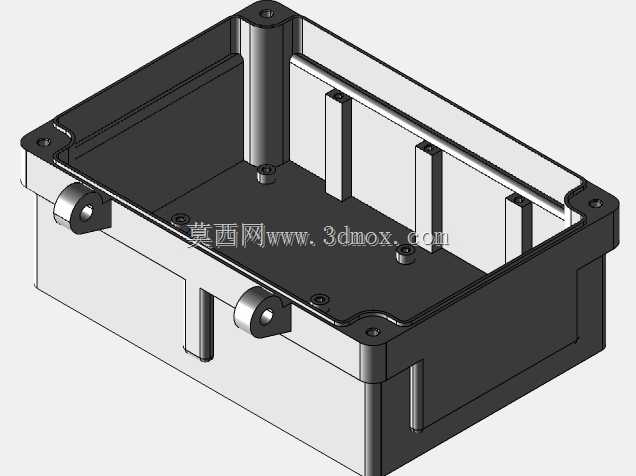

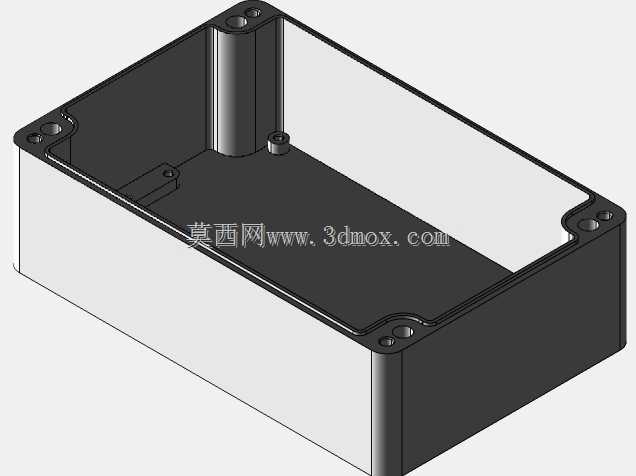

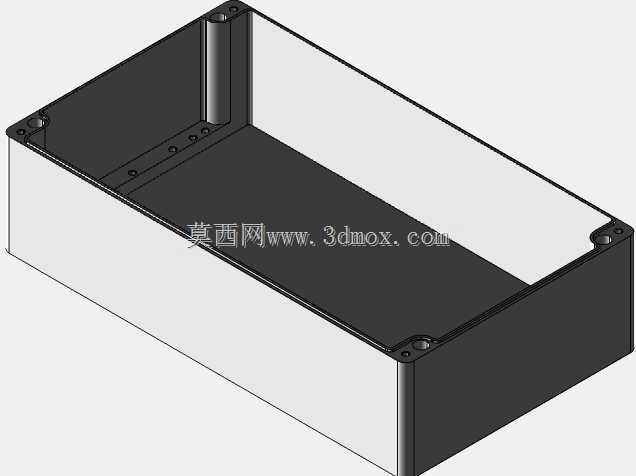

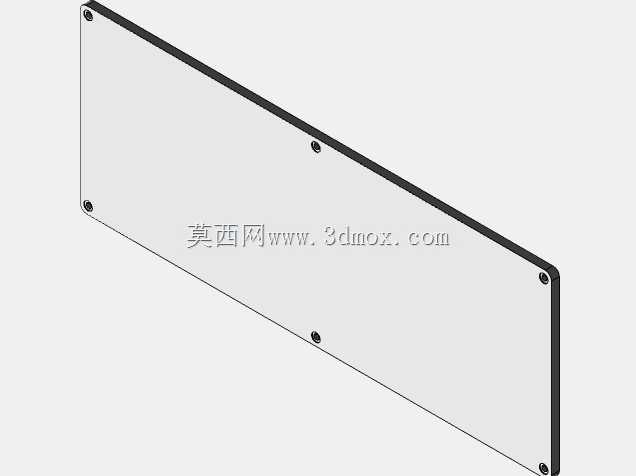

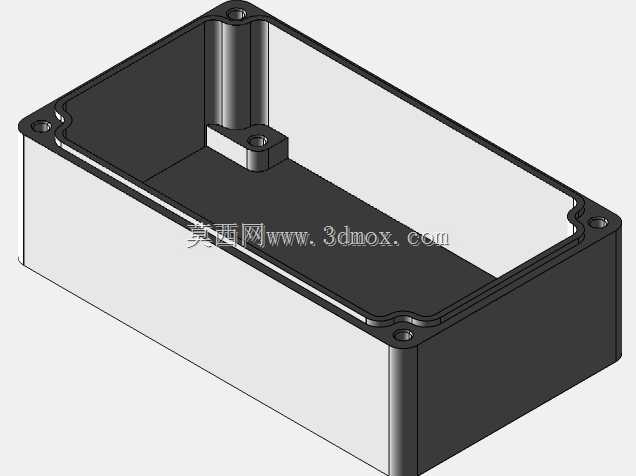

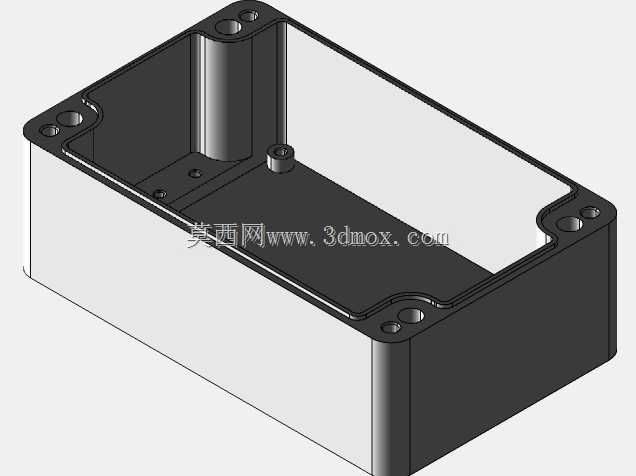

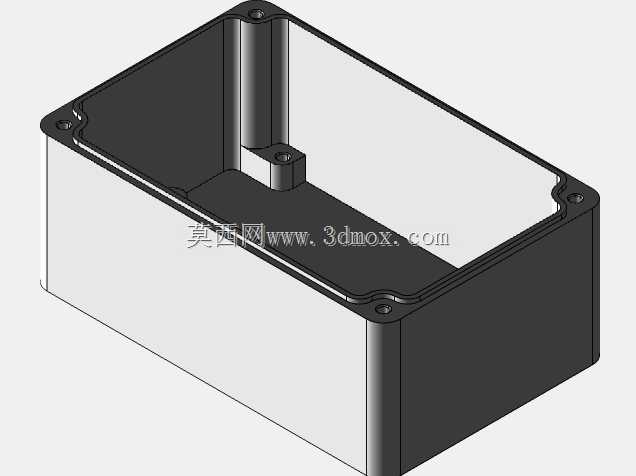

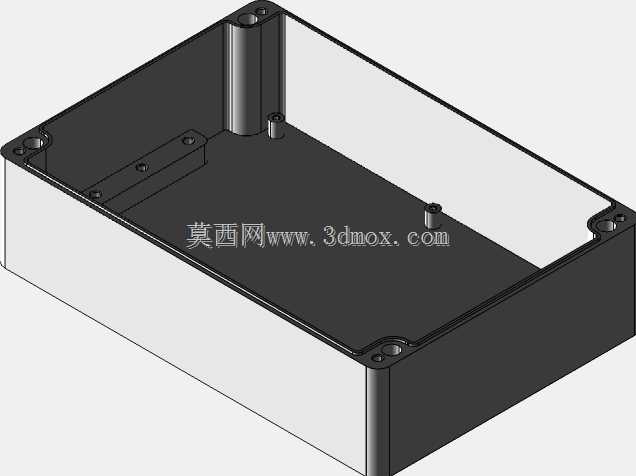

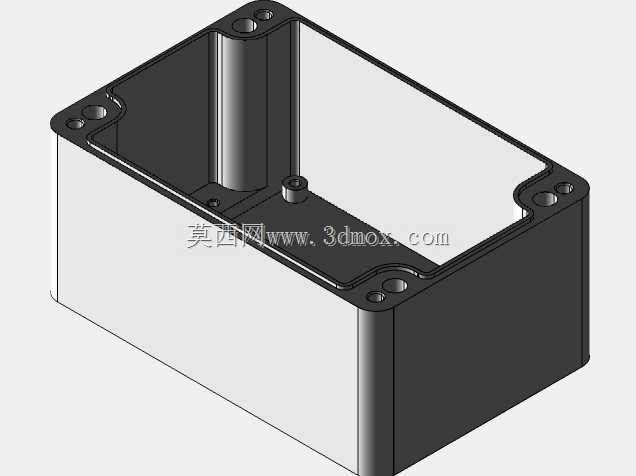

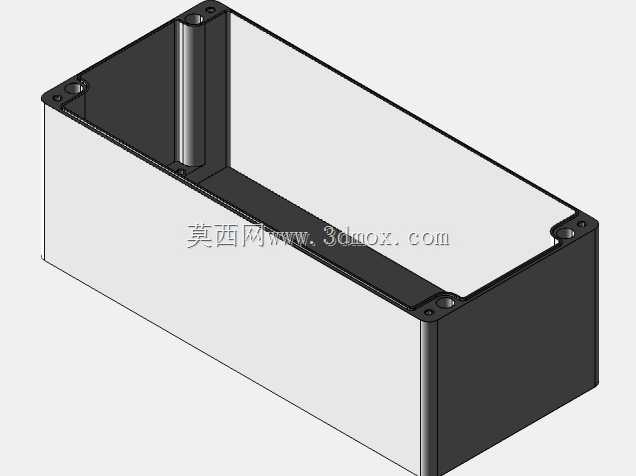

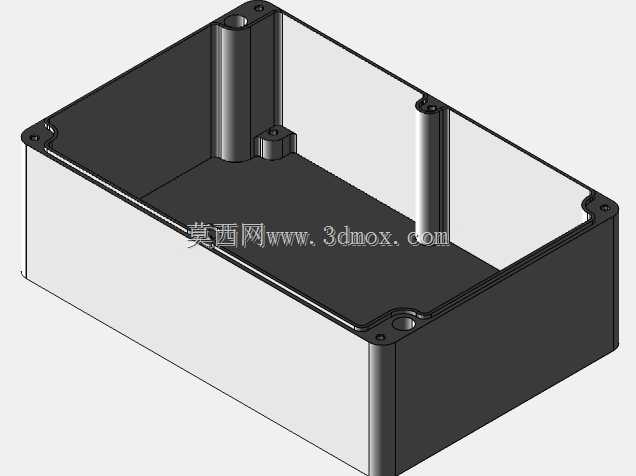

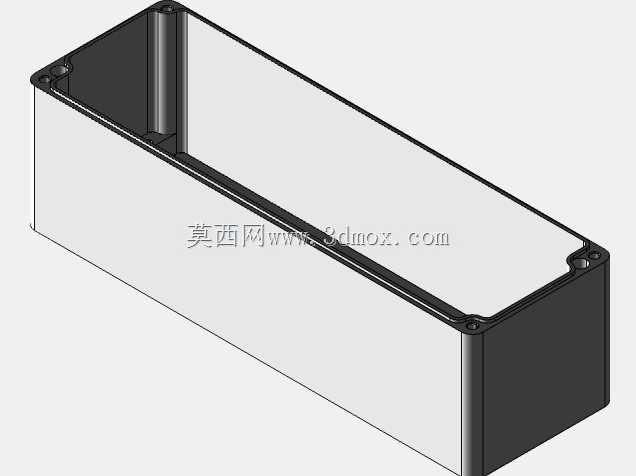

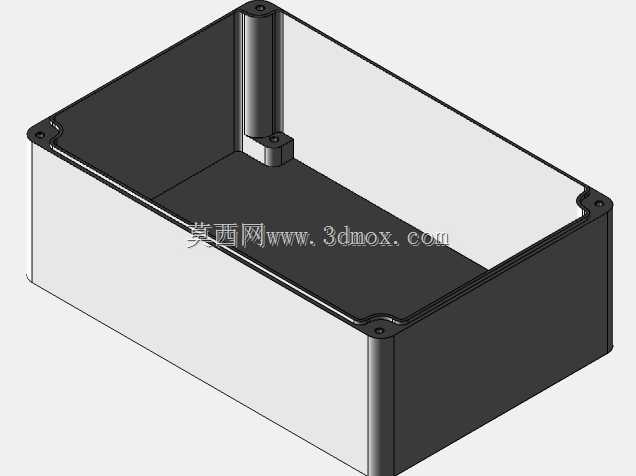

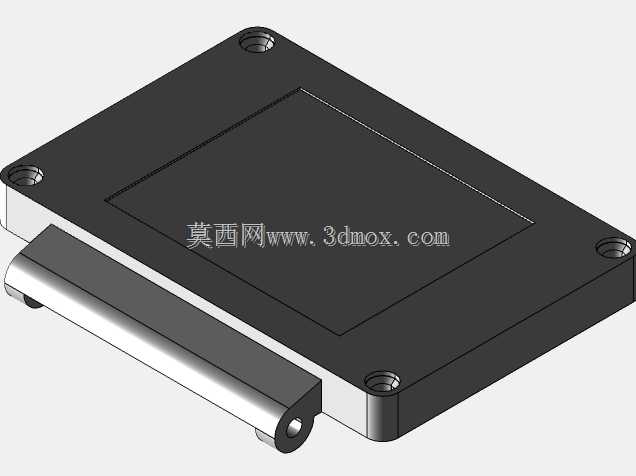

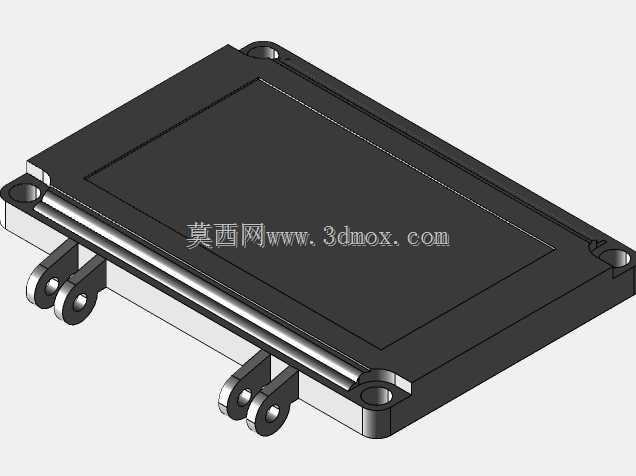

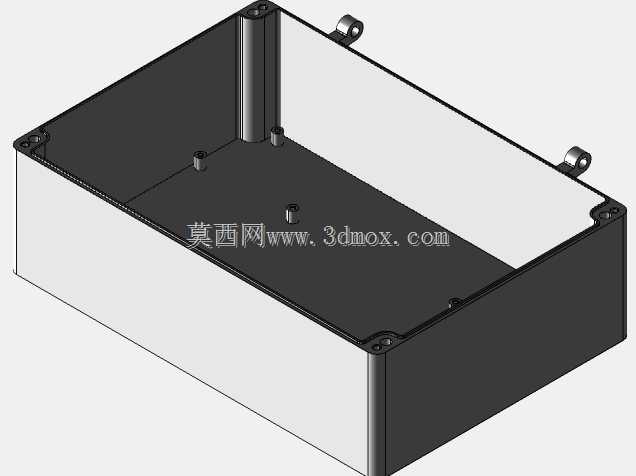

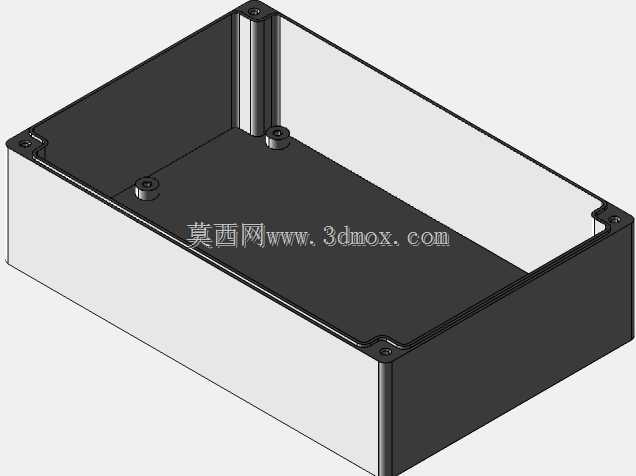

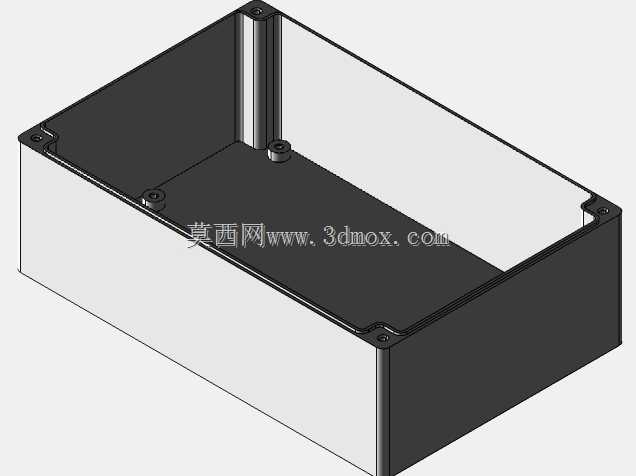

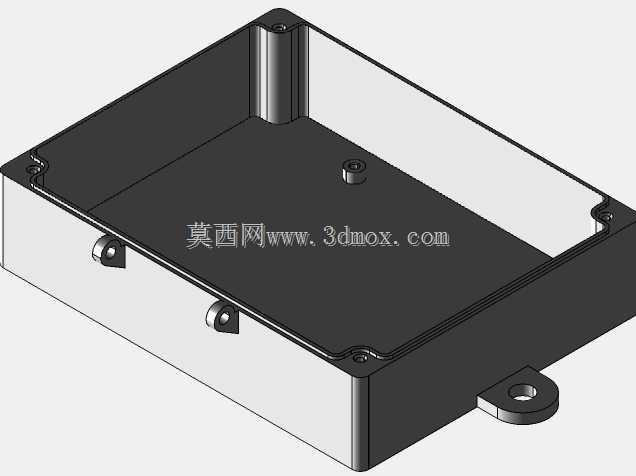

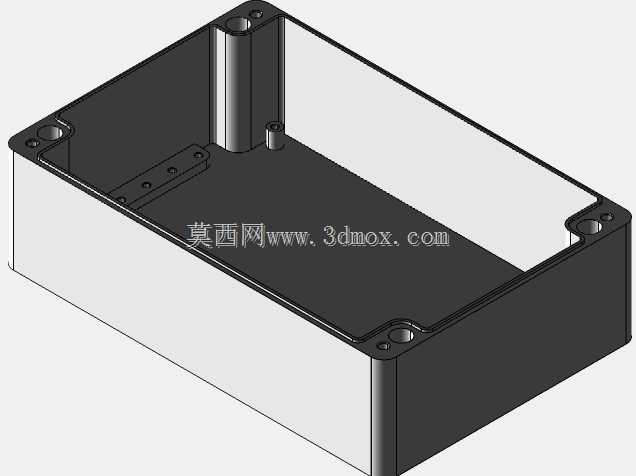

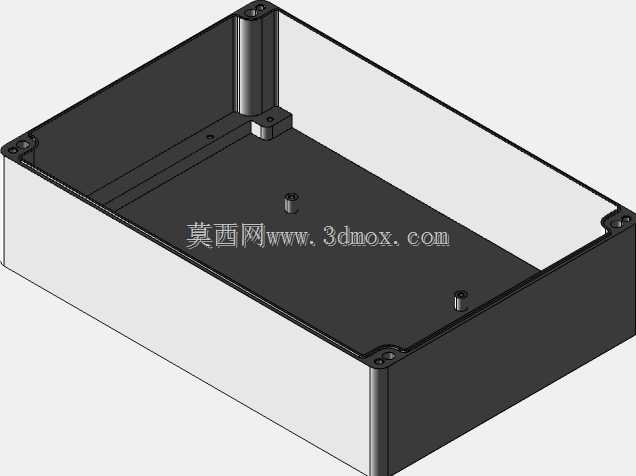

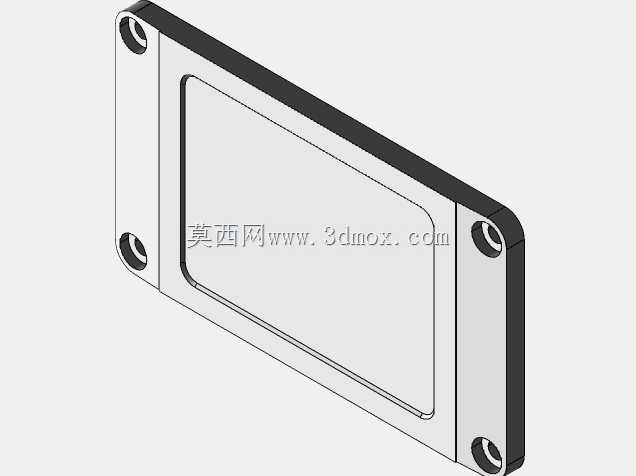

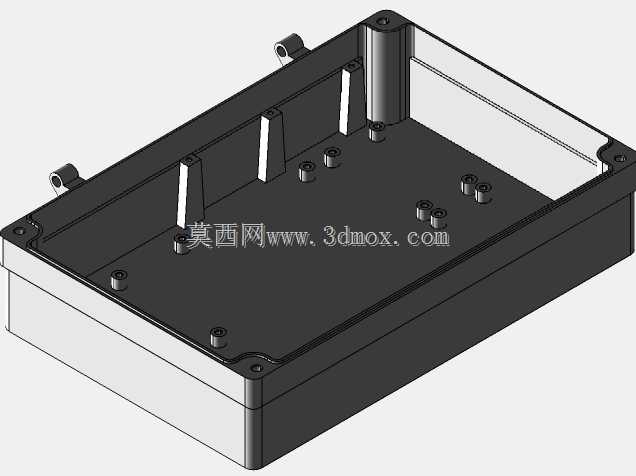

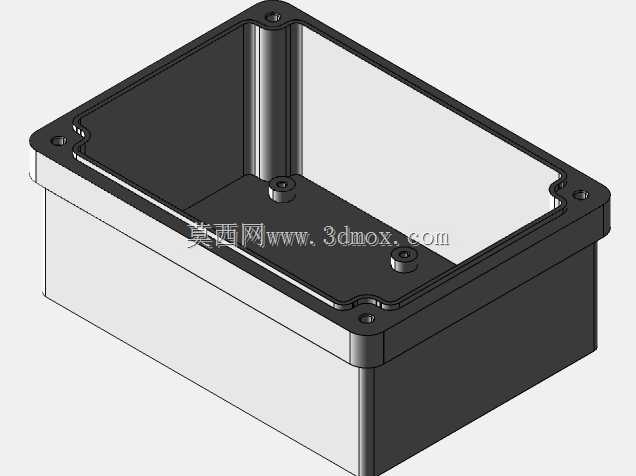

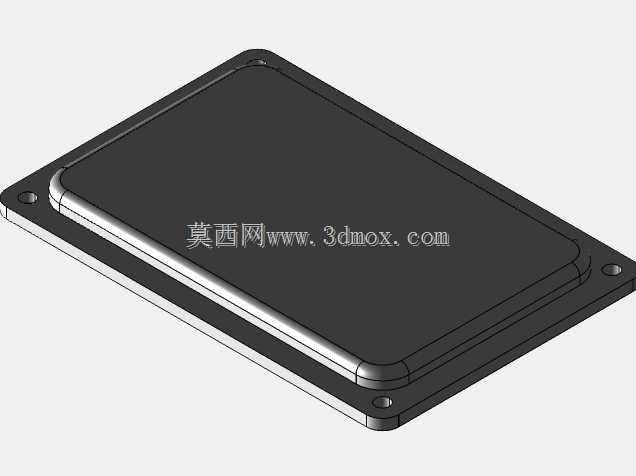

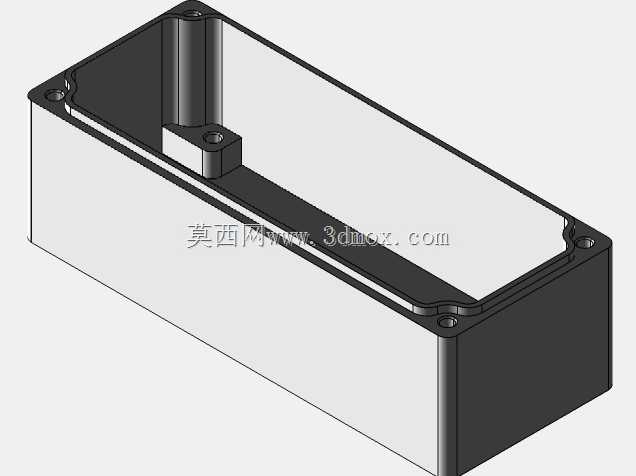

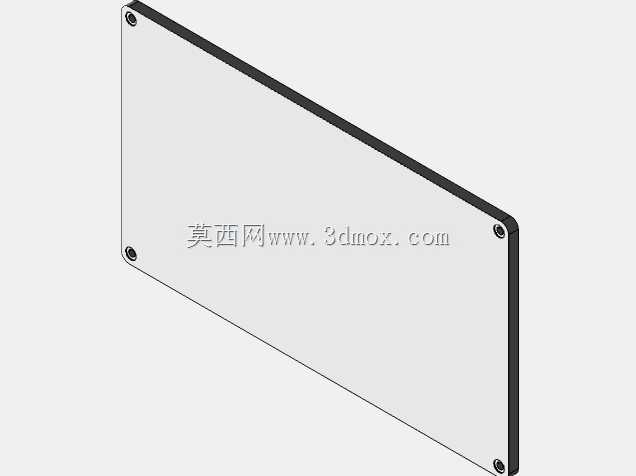

　　从结构布置看，盒体外形为扁平矩形，底座侧壁留出足够的电缆引入空间，可根据进线数量在侧面或底面加工防水接头孔。上盖表面平整，四角螺钉沉入凸台，避免突出物影响堆叠和安装；底座边缘设置止口，胶条嵌入后由上盖压紧，压缩量需要在建模时保留，不能只做外观贴合。内部底面可预留端子导轨安装位、接地柱位置和PCB固定柱，工程师在选型时要先确认端子排宽度、线缆弯曲半径和接头螺母操作空间，再决定盒体长宽高。

　　实际项目中，这类盒子常安装在监控立杆、设备机架外侧、厂区管廊和露天装置附近。安装边界不仅要看盒体本体尺寸，还要考虑侧面格兰头伸出长度、底部线缆弯折空间、上盖螺钉拆装距离以及墙面固定孔位。若盒体贴近立柱或护罩，侧壁接头可能与支架干涉；若盒内走线过满，密封盖闭合后会压迫线缆，长期振动下容易磨破绝缘层。因此三维布局时应把端子、线缆最小弯曲半径、接头扳手空间和盖体闭合行程一并放入装配校核。

　　铸铝材质相比塑料盒具备更好的抗冲击、散热和电磁屏蔽能力，适合存在机械碰撞、日晒温差和电磁干扰的场合。设计时应关注压铸圆角、拔模斜度和壁厚过渡，避免尖角造成应力集中；密封面尽量保持连续平面，螺钉间距不宜过大，否则中部压紧力不足会出现渗水路径。防爆或户外密封应用中，还需核对进线口数量、接地连续性和盒内电气间隙，不能仅凭外形尺寸替代结构验证。

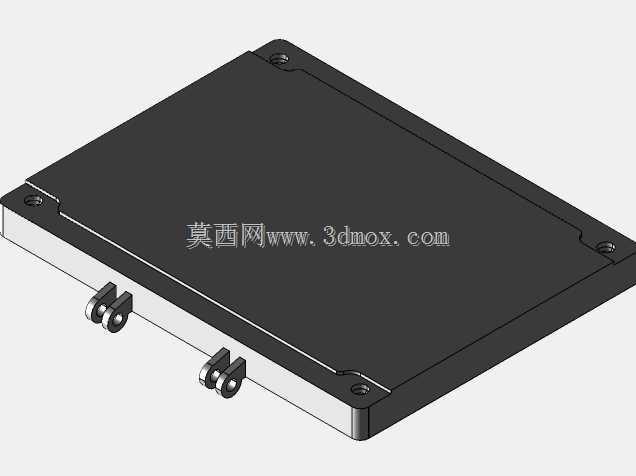

　　建模表达上，应完整保留上盖、底座、四角螺钉、密封槽、安装孔和内部固定柱，而不是单纯建一个封闭方块。装配关系要体现盖体压合方向、螺钉沉孔深度和底座止口配合；开孔版本则需补充电缆接头、端子排和线缆走向，方便现场确认安装姿态。对于结构设计人员，该类模型的价值在于快速复核防护壳体与周边设备的空间关系，提前发现进线干涉、维护空间不足和密封压紧不可靠等问题。
