室外防水密封铸铝接线端子盒

　　这类铸铝接线盒主要用于户外监控、通信基站、港口照明、厂区管廊和露天设备的电气分线场景。现场线缆进入箱体后，端子排、转接模块或小型控制元件可布置在盒内，盒盖通过周边螺钉压紧密封面，使内部接线区域与雨水、粉尘、盐雾和冲洗水隔开。

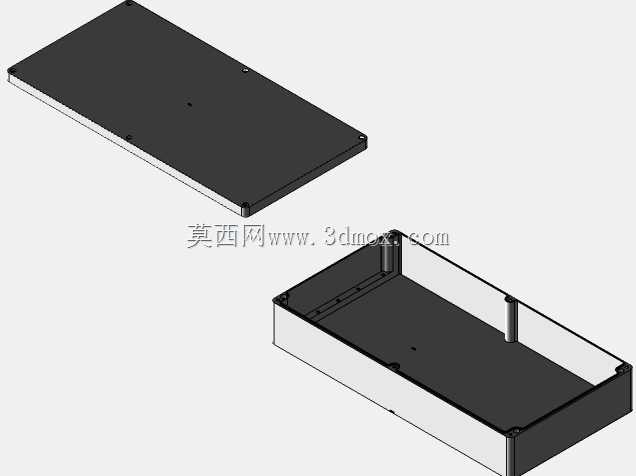

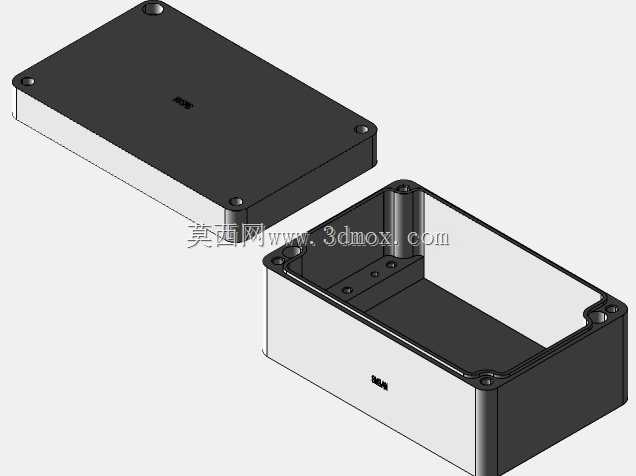

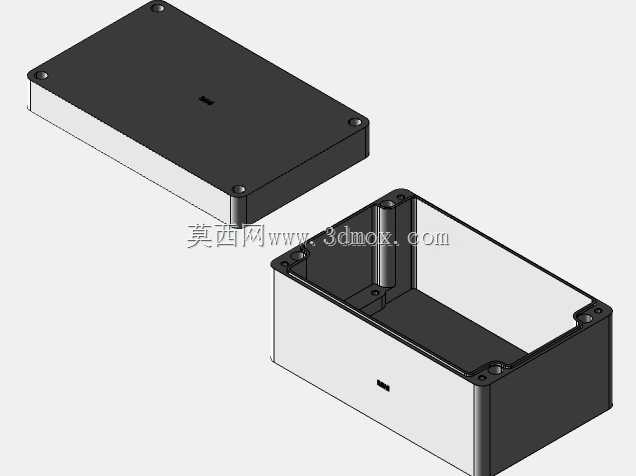

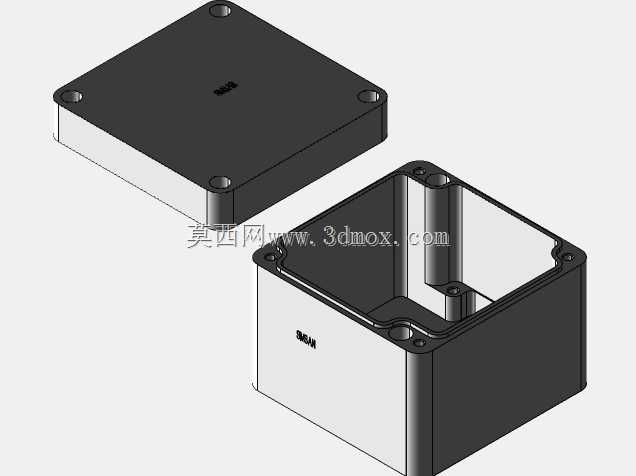

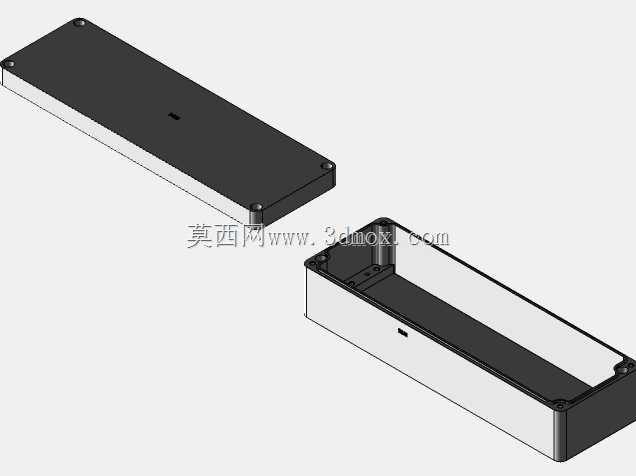

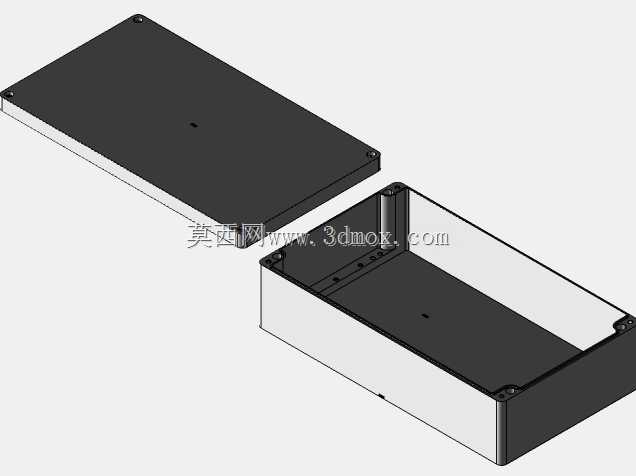

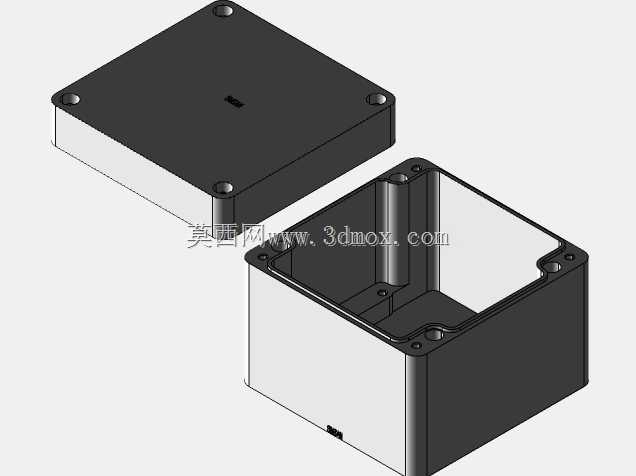

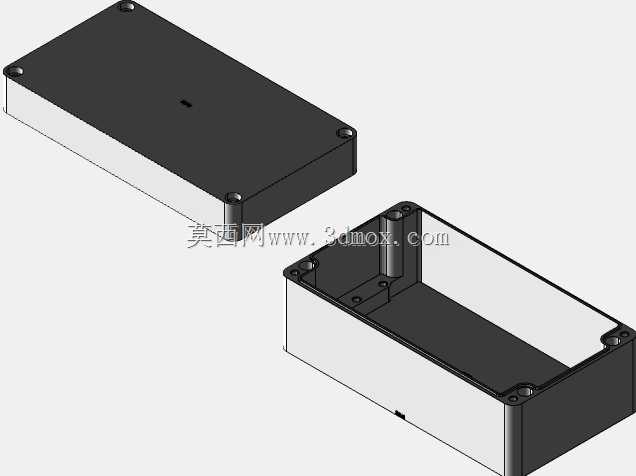

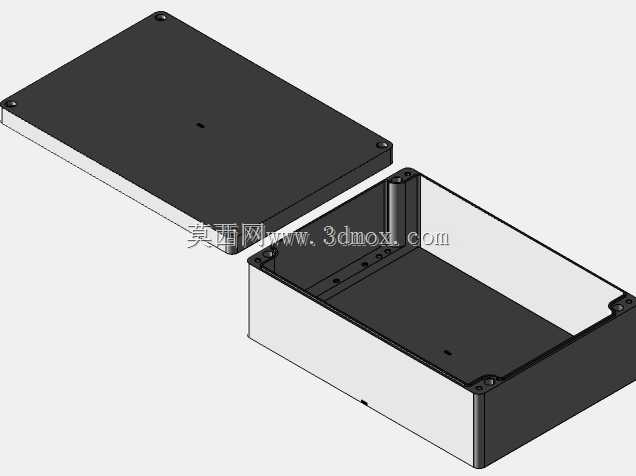

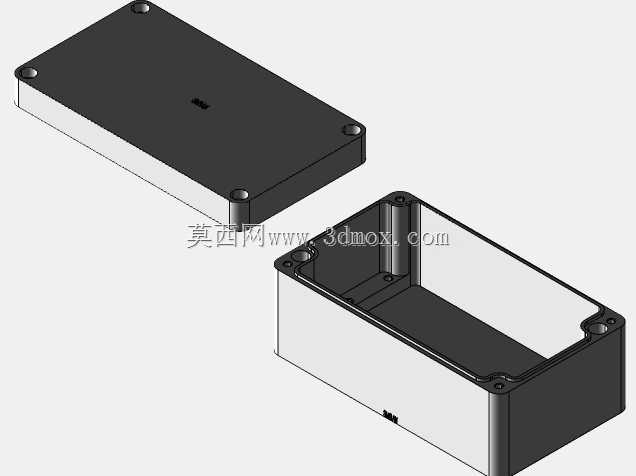

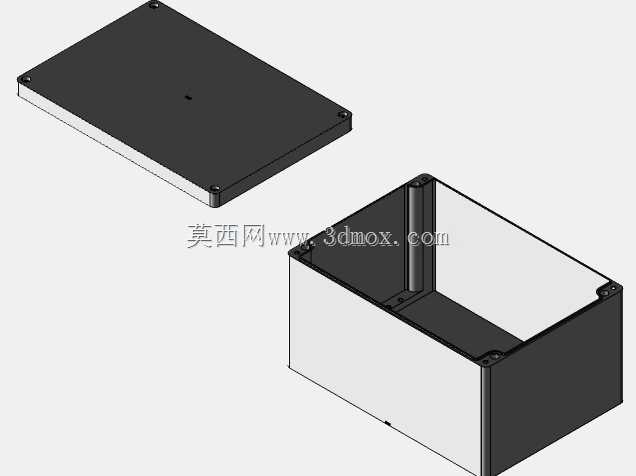

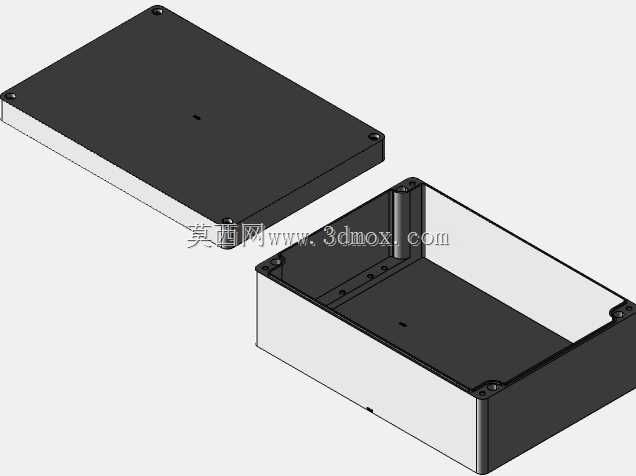

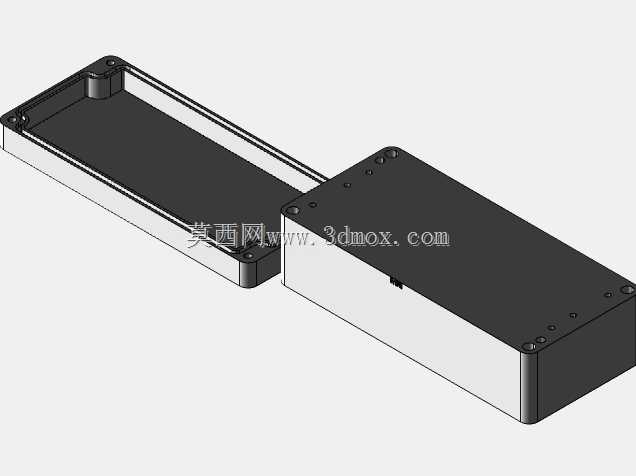

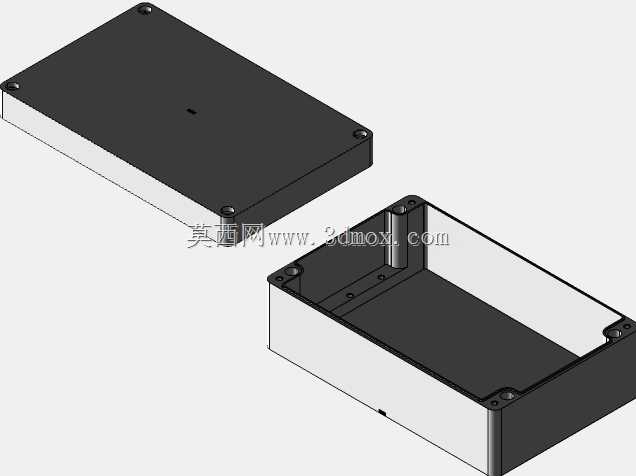

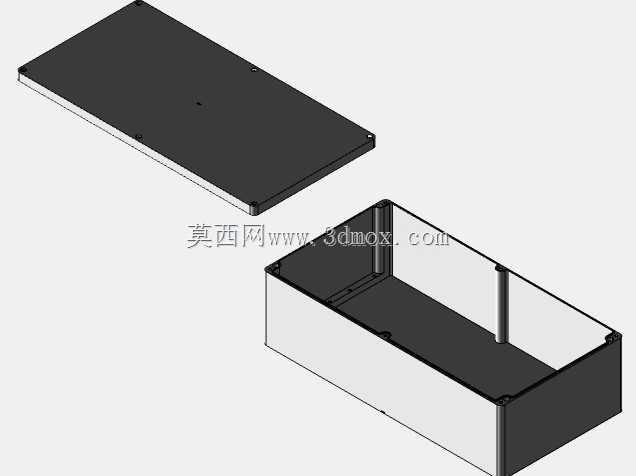

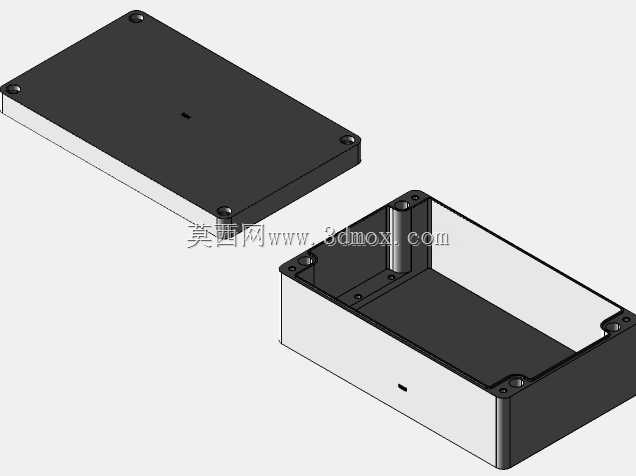

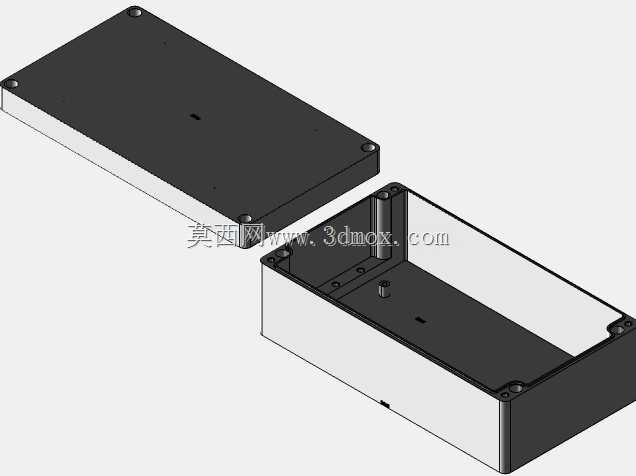

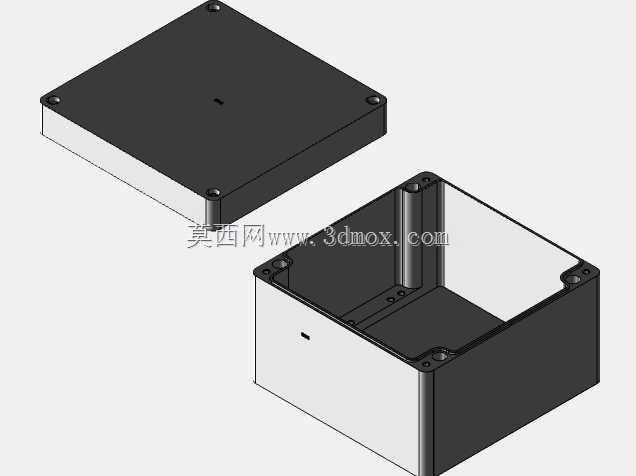

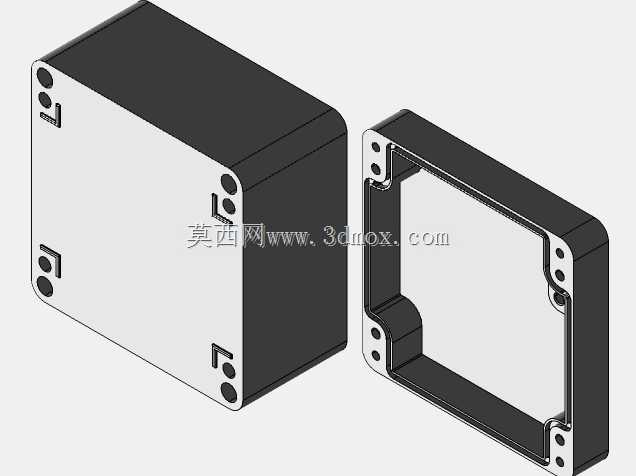

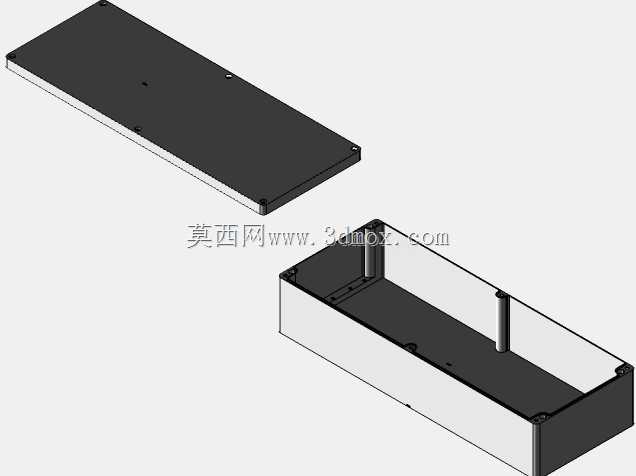

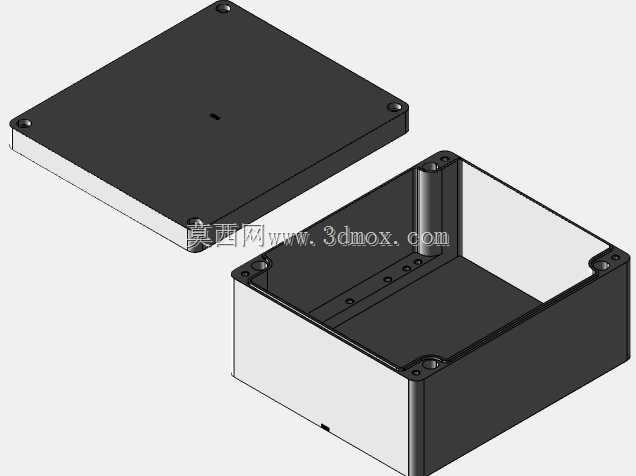

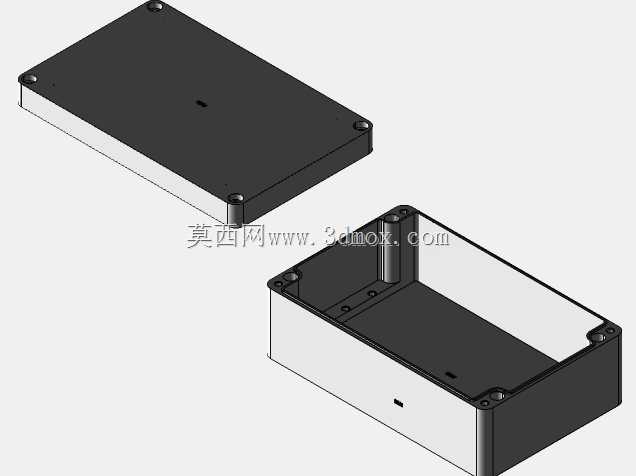

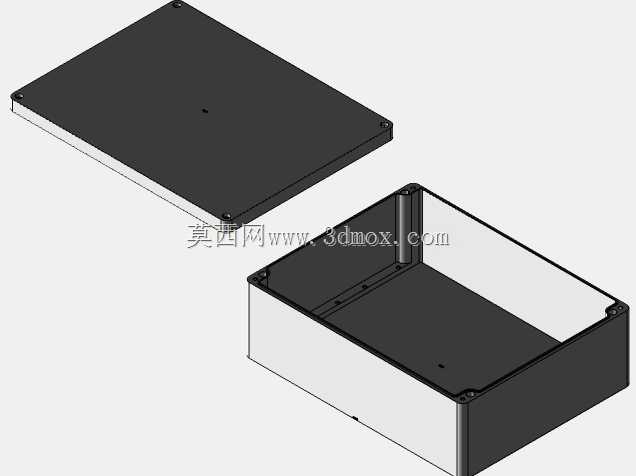

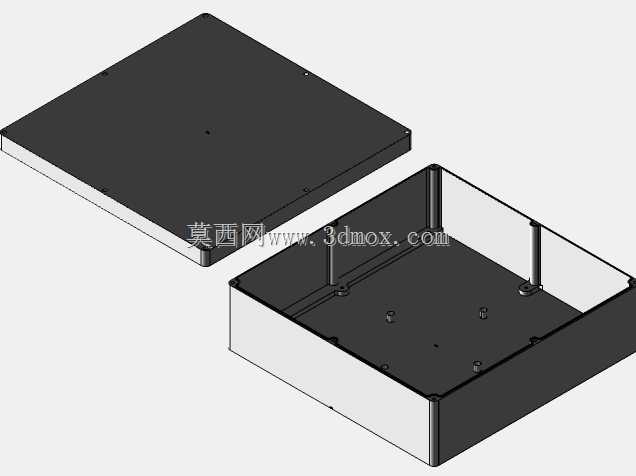

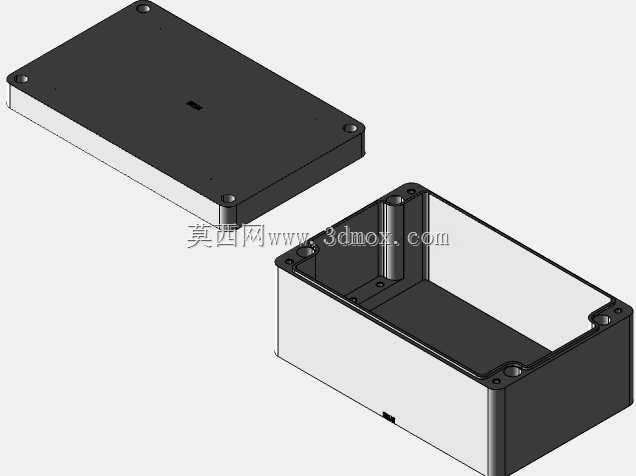

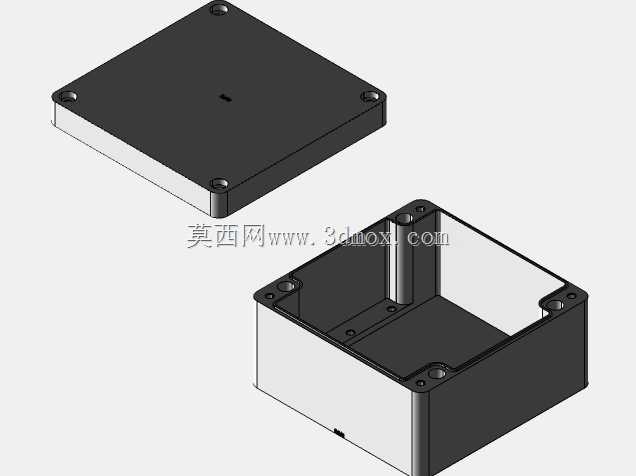

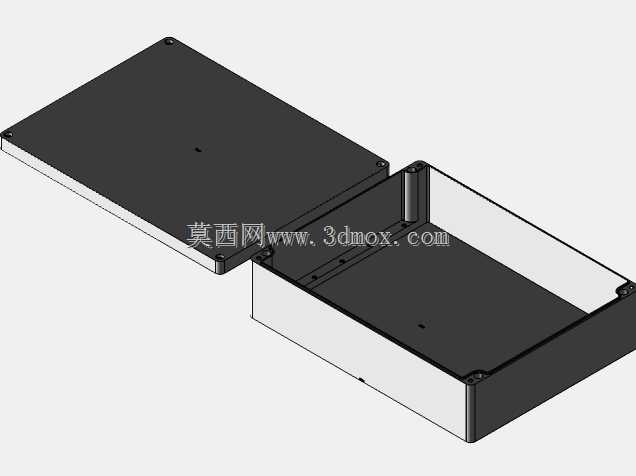

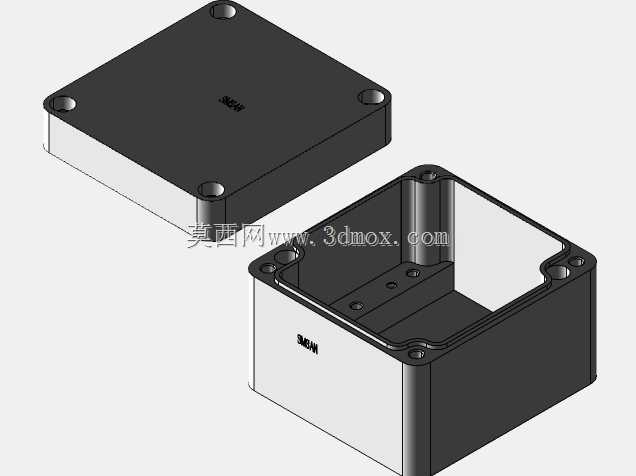

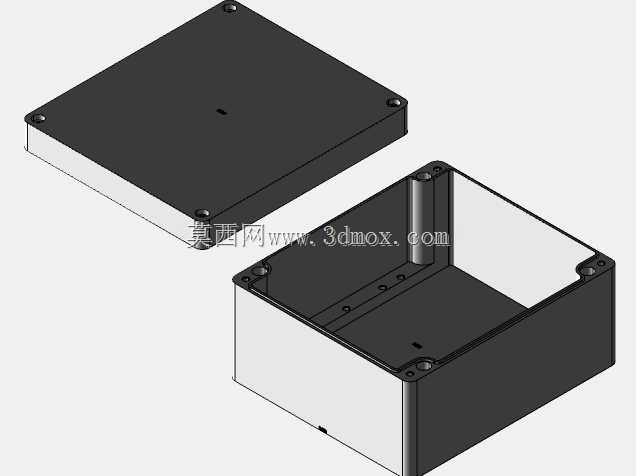

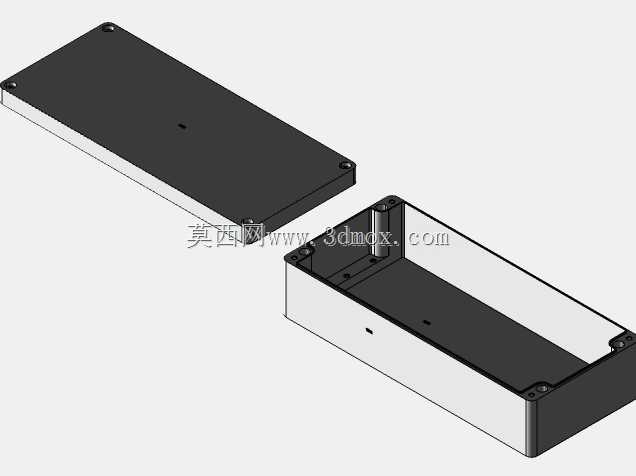

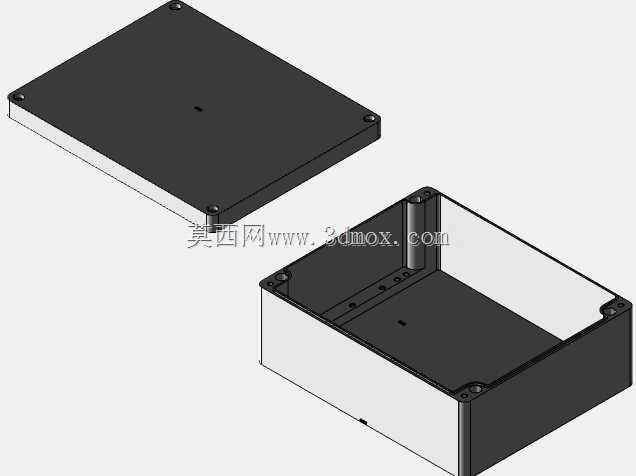

　　建模时先确定盒体的长宽高比例，再处理四角圆角、侧壁拔模斜度和盒盖止口。盒体与盒盖之间保留密封槽位置，槽宽和槽深按密封圈压缩量控制，避免闭合后出现局部翘起。四角安装孔需要贯穿盒体底部或耳座，孔位距边、孔间距和螺钉规格要统一，便于成系列排布。

　　外形尺寸覆盖从小型端子分线盒到较大监控设备箱的多种规格。小盒适合少量信号线转接，盒内可容纳端子排、接地端子和少量线缆余量；大盒可安装按钮、指示灯、小型开关电源或通信模块。安装边界主要看底部固定孔距、外侧电缆接头占用空间以及盒盖开启所需的上部间隙。若墙面或立柱附近空间狭窄，应提前校核盒盖螺钉拆装角度，避免后期维护时工具无法进入。

　　盒体采用压铸铝结构，壁厚在保证刚度的同时控制重量，边角过渡圆滑，减少应力集中。侧壁预留的电缆入口可配防水格兰头，入口位置通常布置在下侧或侧面，降低雨水顺线缆流入的风险。盒盖螺钉采用防丢或均布设计，压紧顺序应按对角方式进行，使密封圈受力均匀。

　　在工程应用中，这类箱体不只承担容纳端子的作用，还要为内部电气元件提供机械防护。露天环境下，箱体表面需考虑涂层或氧化处理，以提高耐候性；靠近海边或化工区域时，密封件和紧固件材质也要同步提高等级。若内部发热元件较多，不能只按防水选型，还要校核盒内温升，必要时扩大箱体体积或设置透气阀。

　　三维结构表达时，应把盒体、盒盖、螺钉、密封槽、安装孔和内部安装柱分别建清楚。内部安装柱的高度决定元器件与盒底的距离，过矮会压线，过高会顶盖；柱位还要避开端子排和线缆弯曲半径。线缆进入盒内后需保留自然弧度，不能让接头处承受拉力，因此盒壁入口与端子排之间应留出压接和绑扎空间。

　　按钮或指示灯安装在盒盖上时，开孔中心到边缘的距离要满足螺母锁紧和工具操作空间，同时避免与内部加强筋干涉。盒盖开启后，接线端子不应随盖翻转而拉扯导线，按钮线、指示灯线应预留柔性长度并在盖内侧固定。

　　从选型角度看，箱体尺寸并非越大越好。过大的盒体会增加成本和安装面要求，过小则导致线缆拥挤、端子散热差、维护困难。合理做法是按回路数量、端子规格、电缆外径、弯曲半径和附加模块数量确定内腔，再按现场安装方向核对防水接头位置。

　　该系列模型把多种规格的铸铝防水盒放在同一结构逻辑下表达，外形统一、孔位规则、密封关系明确，可用于户外电气分线、监控设备接线、按钮操作盒和小型控制终端的结构方案参考。
