单层三色机床警示水晶信号灯结构设计

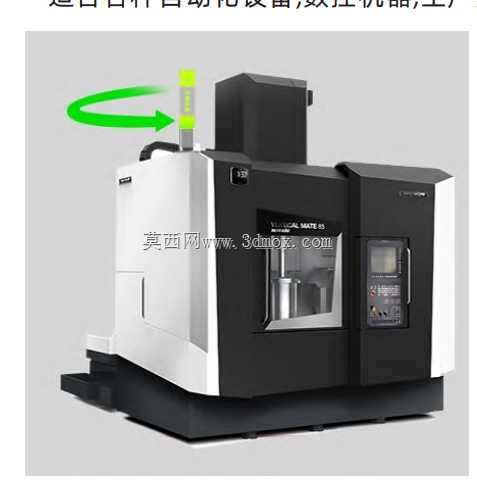

　　这类单层三色警示灯主要布置在数控机床、自动装配线、检测工位和小型工作站的操作侧或顶部，用于把设备运行状态以红、黄、绿三种光色直接反馈给现场人员。绿色通常对应正常运行或待机就绪，黄色用于提示等待、换料、参数异常或需要人工确认，红色则对应故障、急停、安全门未闭合等需要立即处理的状态。对于多台设备并列排布的车间，塔灯的可视高度和发光面积比面板小指示灯更有优势，操作人员在较远位置或被工装遮挡时，也能通过颜色变化快速判断工位情况。

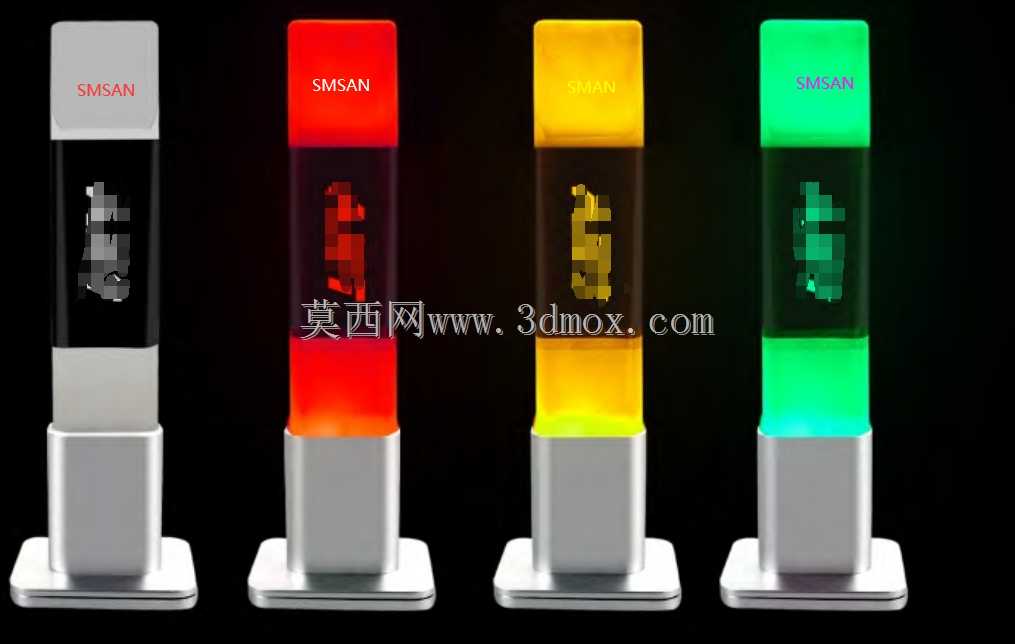

　　结构上采用立式分层布置，底部为方形安装座，向上过渡到圆柱形灯体，顶部设置封闭端盖。底座承担定位、承重和走线保护作用，安装面预留螺栓固定边界，适合直接固定在机床防护罩顶部、支架平台或线体侧板上。灯体中段为透明导光柱，光源从内部沿柱体扩散，使整段发光均匀，避免仅点状亮灯造成的视角盲区。外轮廓保持较小的侧向尺寸，既不会与机械手、吊具或开门轨迹发生干涉，也能在狭窄设备顶部留出维护空间。

　　设计时需要重点考虑发光段与金属底座的连接关系。透明件承担导光和防护功能，底座与端盖则提供刚性支撑，装配后应形成稳定的密封边界，防止切削液飞溅、油污和粉尘进入内部。灯体内部可集成蜂鸣器件，在红色报警或关键异常状态下同步发声，弥补噪声较大车间中单纯光信号的不足。电路板按多功能灯控逻辑布置，不同颜色光源可独立触发，也可与设备PLC输出点联动，实现常亮、闪烁或声光组合提示。

　　从建模角度看，作品把方形底座、圆角过渡、圆柱导光段、顶部遮光盖和内部光源分区都做了清楚表达。透明导光柱需要体现壁厚、折射区域和与上下壳体的配合止口；金属底座则要表现安装孔位、支撑筋和线缆引出空间。现场选型时，应核对底座固定孔距、灯体总高、侧向旋转半径以及接线方向，确保安装后不影响设备门开启、刀具更换和行车吊装。对于需要品牌识别的整机厂，灯体上部可预留LOGO区域，通过内雕或丝印方式呈现，既保持外观整体性，也方便不同设备系列统一视觉配置。
