中密度纤维板龙门式数控雕刻机结构设计

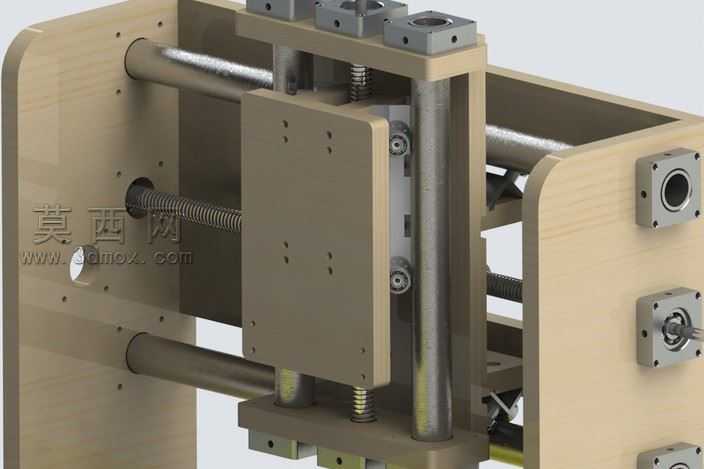

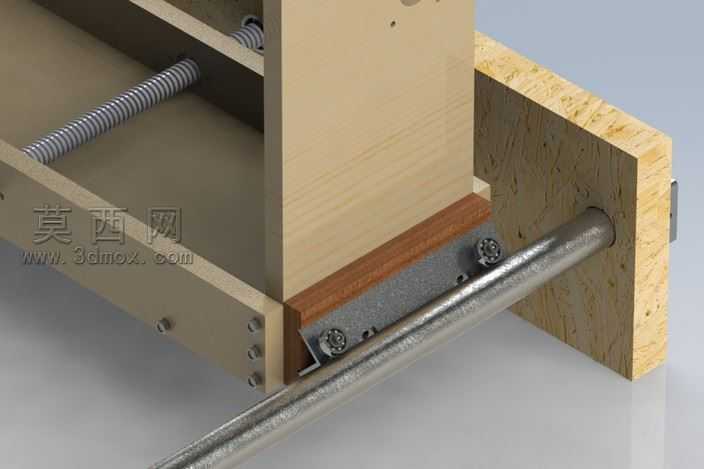

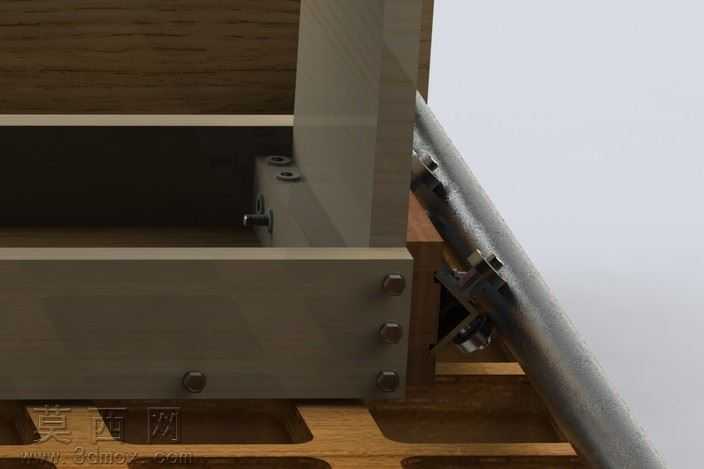

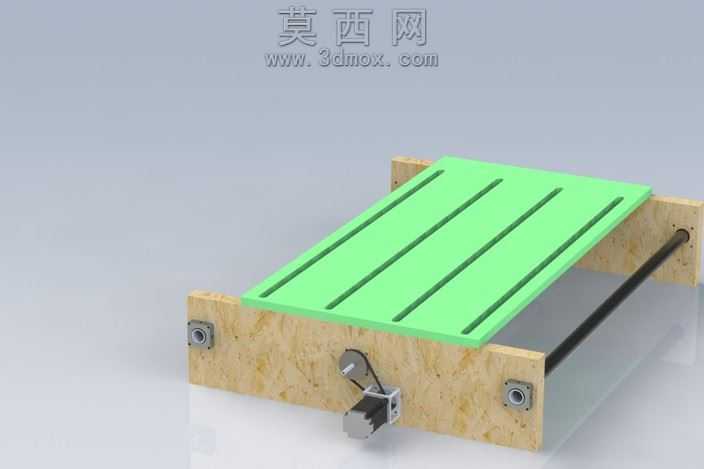

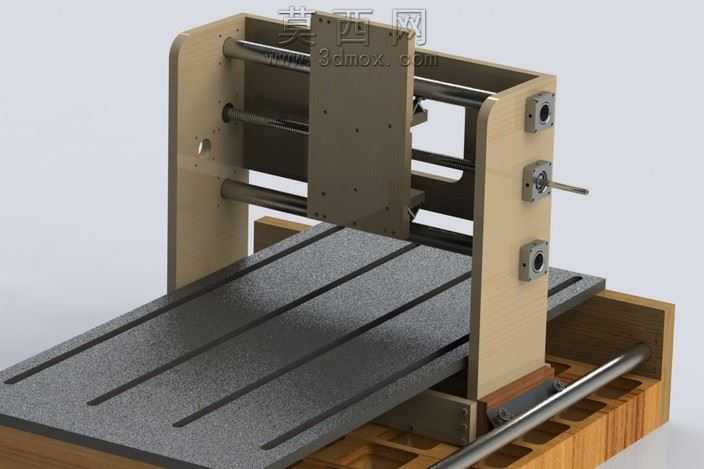

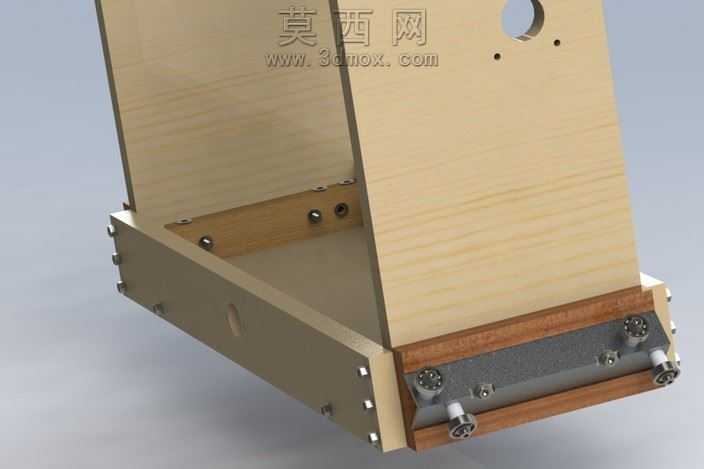

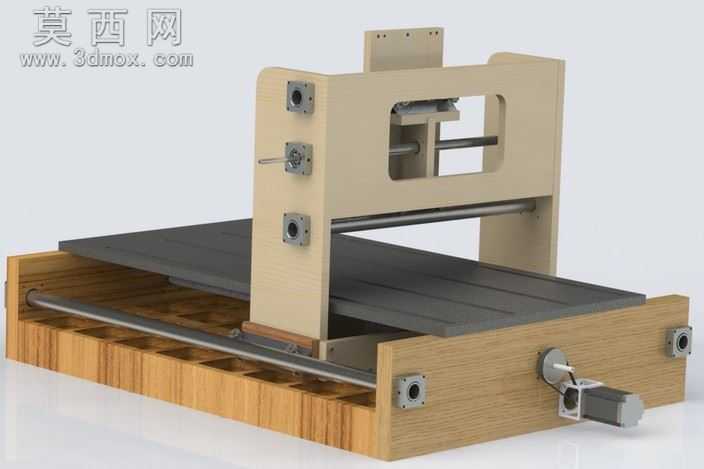

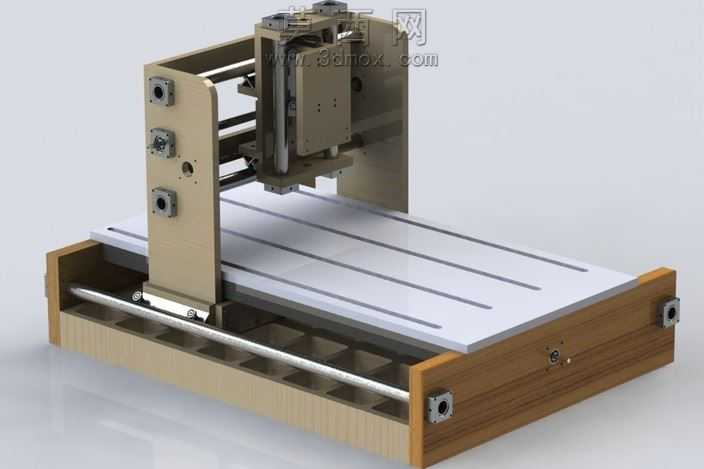

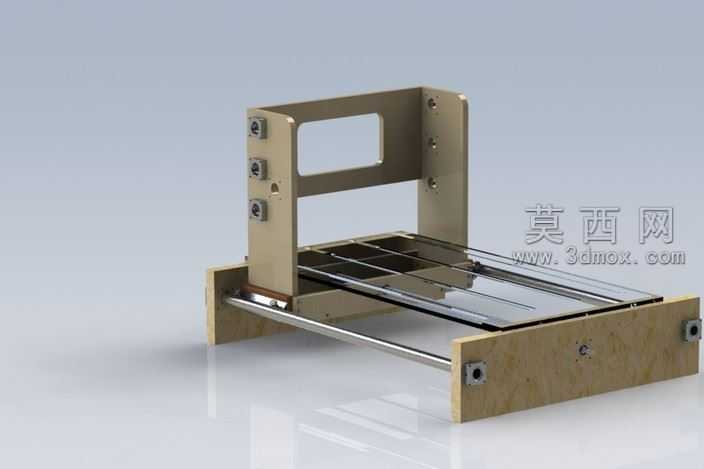

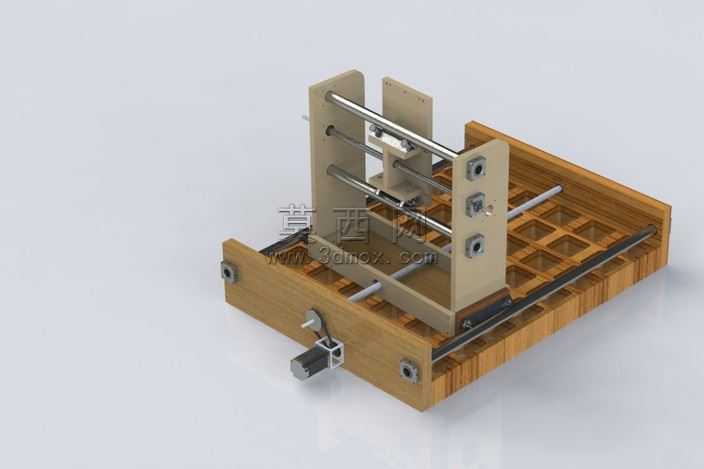

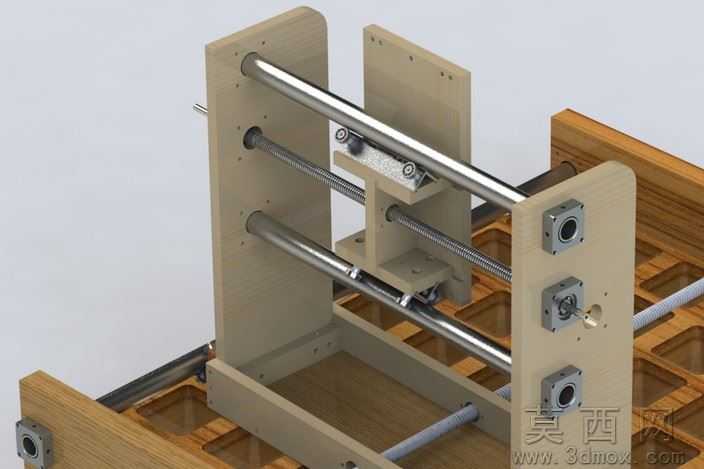

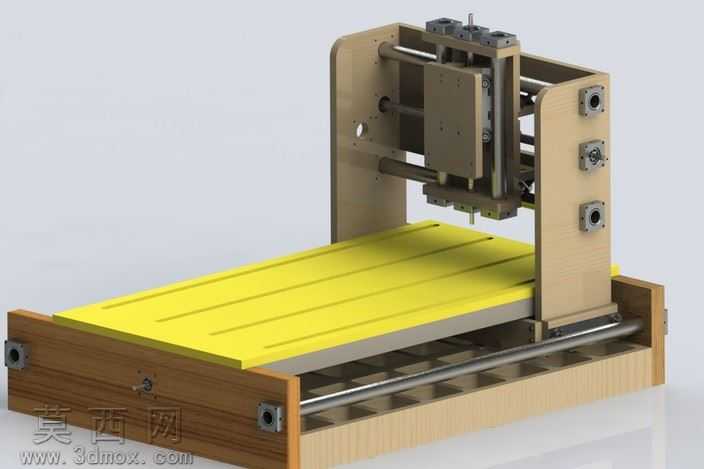

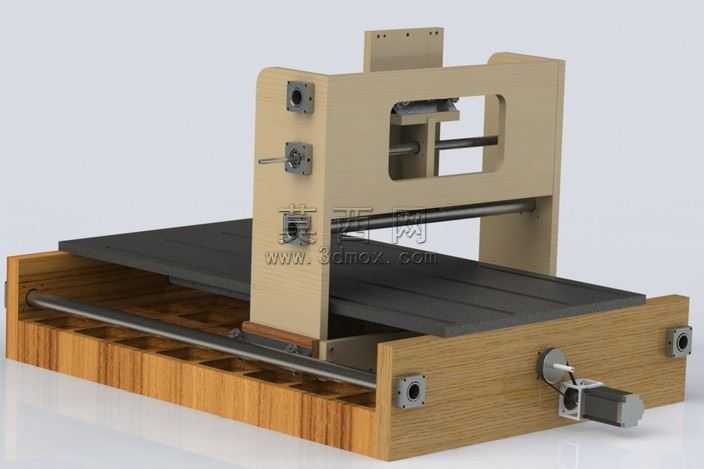

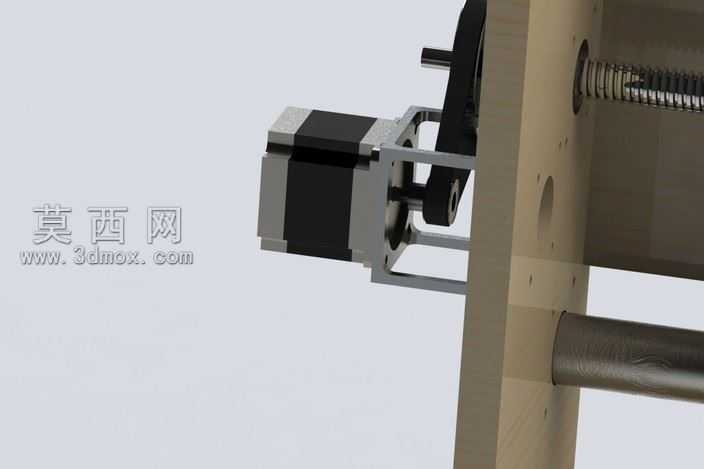

本作品为面向中密度纤维板加工的龙门式数控路由设备三维设计方案，整体建模过程围绕小型加工设备的实用化需求展开，在三维建模阶段优先完成整体运动框架的参数化搭建：首先确定床身基座的尺寸边界，采用木质复合基座搭配金属承托导轨的组合结构，建模时对基座的承托面做了防滑槽特征阵列，保证待加工中密度纤维板放置时的定位稳定性，两侧纵向光轴导轨的安装座做了同轴度约束，确保Y轴运动方向的直线度误差控制在合理范围内。龙门立柱部分采用一体化金属板材折弯建模思路，对主轴安装滑台的Z向升降导轨做了装配间隙模拟，滑台与立柱导轨之间的滑块连接件做了细节特征还原，包括安装孔位、锁紧螺丝的位置排布都按照实际装配逻辑完成建模，主轴安装位预留了标准刀具夹头的装配空间，可适配不同加工直径的铣削刀具。工作台面采用铝合金型材拼接的建模方案，台面的T型槽结构做了等距阵列特征，方便加工时通过压块固定不同尺寸的中密度纤维板工件，X向传动的光轴与丝杆分别布置在工作台下方两侧，建模时对丝杆的螺母座、两端固定轴承座都做了结构还原，保证运动传动逻辑的合理性。材质渲染阶段针对不同部件做了区分：基座木质部分赋予木纹材质并调整表面粗糙度模拟实木打磨后的质感，金属导轨、立柱、滑台部分赋予磨砂金属材质，还原工业铝型材与冷轧钢板的表面质感，工作台面赋予亮面铝合金材质，区分不同部件的视觉层次。设计过程中重点考量了小型数控设备的刚性需求，龙门立柱与基座的连接位置做了加强角特征，避免高速铣削加工时出现结构震颤，整体结构预留了电控元件的安装空间，虽然当前版本未包含完整的电控部分模型，但整体机械结构的装配逻辑完整，可作为龙门式小型数控加工设备开发的基础参考框架，后续可在此基础上补充驱动电机、控制系统、防尘罩等附属结构，完善设备的全功能建模。
