通讯设备用折弯鳍片式散热结构

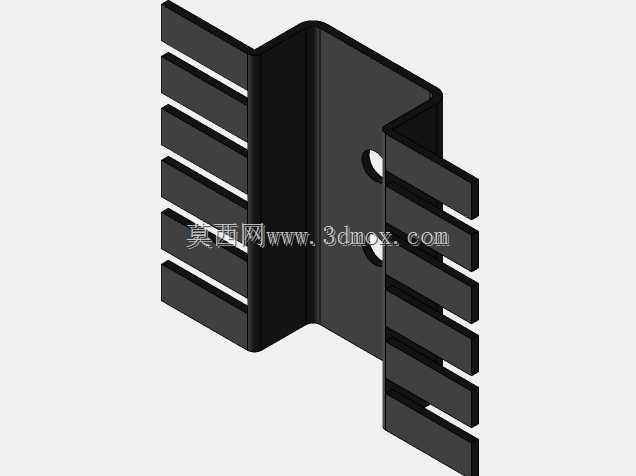

　　该散热件采用双侧垂直折弯的L型钣金主体结构，主体立面预留两处圆形安装通孔，可直接通过螺钉锁附在通讯终端、小型工控模块或者电源转换器件的发热壳体表面，两侧翼板沿垂直于主立面方向均匀冲压出多道平行向外延伸的扁平散热鳍片，鳍片与主体为一体折弯成型，不存在拼接缝隙带来的接触热阻，热量从发热芯片传导至安装基面后，可沿整块钣金连续扩散到两侧所有鳍片表面，依靠鳍片之间预留的均匀通风间隙形成自然对流通道，空气从鳍片间隙下端进入、受热后向上流出，无需额外配置风扇即可完成持续散热，适配低功耗通讯模块长期连续运行的散热需求。

　　从安装边界来看，主立面的两个安装孔沿竖向排布，孔位间距匹配常规小型通讯终端的壳体螺柱布局，安装时主基面完全贴覆发热器件的导热面，两侧伸出的鳍片分别朝向两个互相垂直的开放空间，不会和周边相邻的插接接口、接线端子发生空间干涉，整体占用的包络空间紧凑，鳍片末端做了平直裁切，没有尖锐外凸的毛刺结构，设备组装维护时操作人员触碰鳍片边缘也不会造成划伤。

　　设计阶段优先考虑了钣金冲压折弯的工艺可行性：所有鳍片的开槽宽度、折弯圆角都匹配常规钣金模具的加工参数，不需要额外开发复杂的成型工序，板材选用导热性能良好的薄金属板材，在保证整体结构刚性的前提下尽可能减薄基底厚度，既降低了整体自重，也缩短了热量从安装面传导到鳍片末端的路径。鳍片的排布密度经过权衡：间隙过小会阻碍自然对流的空气流通，间隙过大则会浪费有限的安装空间、减少总散热面积，当前的鳍片间距在自然冷却工况下可以让空气在间隙内顺畅流动，避免出现热量在鳍片根部淤积的问题。

　　这类散热结构常见于以太网转换器、小型通讯接入设备、车载通讯模块这类内部空间局促、无法安装大型散热器的场景，双侧伸展出的鳍片可以同时利用设备内部两个不同方向的闲置空间拓展散热面积，不需要在设备外壳上额外开设大面积通风孔，也能维持壳体的防护等级。建模过程中完整还原了每一道折弯的圆角、鳍片的开槽轮廓以及安装孔的贯通特征，结构工程师可以直接将该件装配到整机布局中校核干涉间隙，也可以基于现有参数调整鳍片长度、孔位间距来适配不同功率的发热器件，钣金加工人员也可以通过模型直接展开得到平板落料轮廓，核对冲压工序的开槽位置与折弯线位置，减少试产阶段的工艺调整次数。
