壁挂式工业以太网协议转换网关

　　这款BF-430以太网转换器面向工业现场的异构网络互联需求，常见于产线PLC组网、老旧串口设备联网、楼宇自控数据采集以及机柜内通讯链路改造场景。设备核心作用是完成串行通讯链路与以太网链路之间的数据透传与协议转换，让原本仅支持RS232/RS485接口的仪表、传感器、下位控制模块能够接入局域网，实现上位机远程监控、跨工位数据交互与集中组态管理。

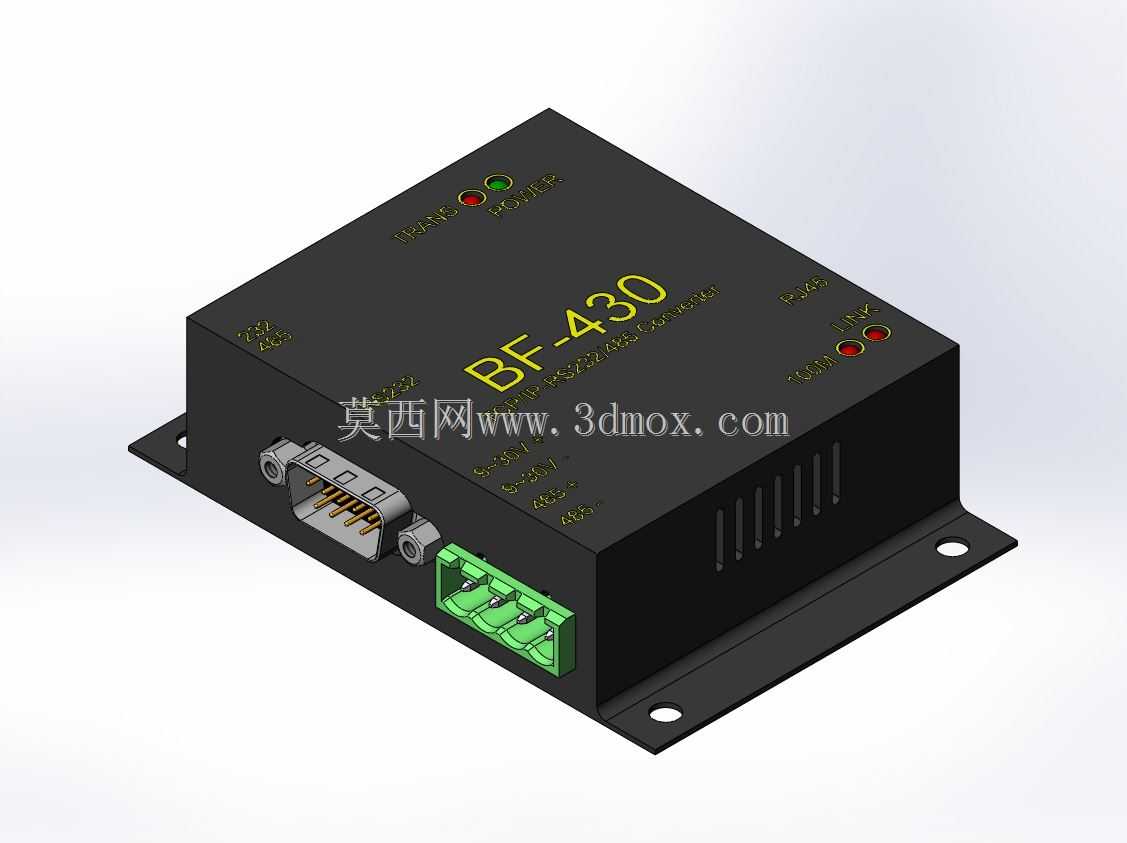

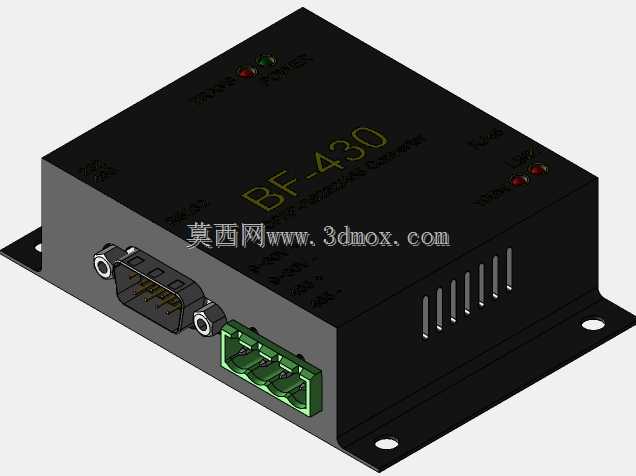

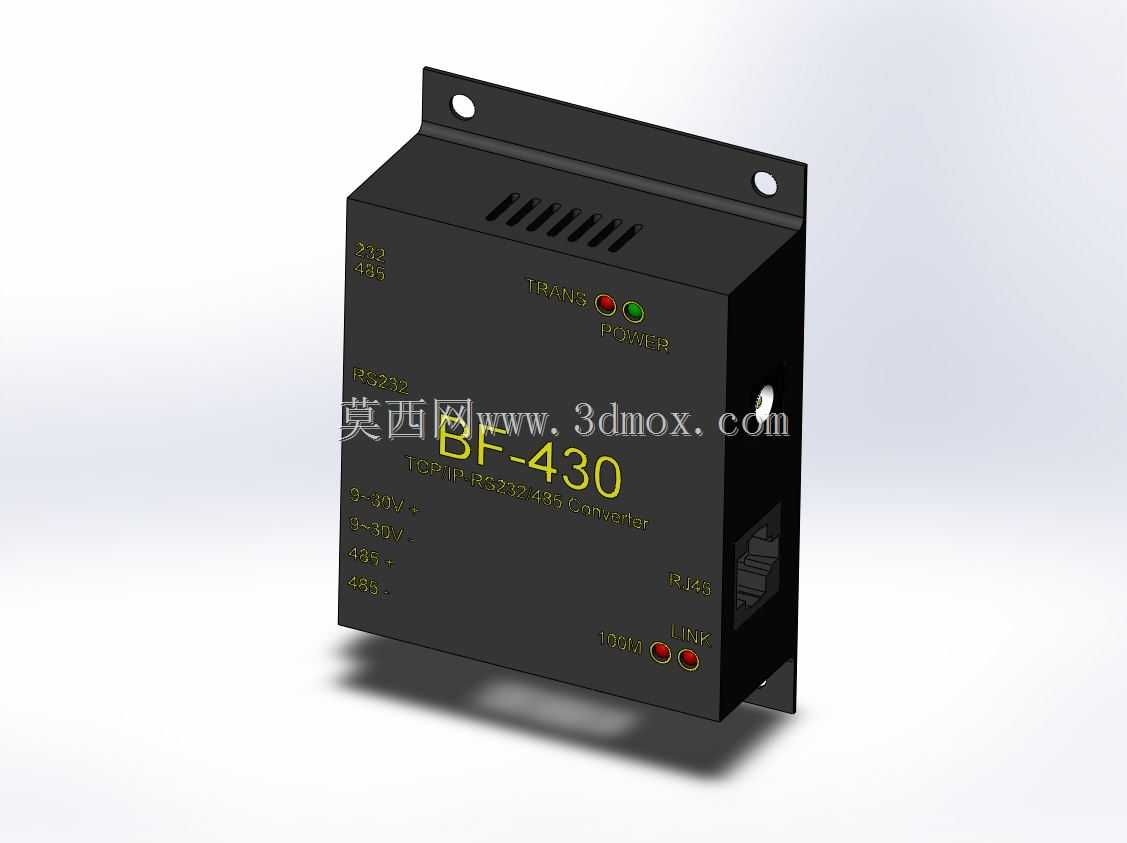

　　从结构设计思路来看，整机采用黑色金属钣金壳体，侧壁预留带安装孔的固定耳片，支持标准机柜壁挂或导轨旁侧贴装，安装耳上的两个圆孔适配常规M4/M5紧固螺钉，现场布设时无需额外定制支架。壳体顶面加工有多条平行散热通风槽，在转换器长时间满负荷运行时，可依靠自然对流带走内部电路板产生的热量，避免密闭壳体内热量累积导致通讯芯片温漂、丢包。前面板布局按照现场调试动线排布：上方设置运行状态、电源状态两颗指示灯，下方对应数据收发、链路连通指示灯，运维人员站在机柜前即可通过灯色判断设备供电、联网、数据交互状态，无需登入后台排查。面板侧端引出RJ45以太网接口与串行通讯端口，接口位置避开安装耳的紧固区域，插上网线与通讯端子后不会和壁挂螺钉产生干涉。

　　外形尺寸适配紧凑型工控柜的安装空间，壳体棱角做折边加固处理，钣金折弯处既提升整体刚性，也避免锐边划伤布线人员。壳体表面做哑光黑色喷塑处理，在工业车间多粉尘、轻微油污的环境下具备基础耐脏、抗锈蚀能力。建模过程中完整还原了壳体的折弯壁厚、安装耳开孔坐标、面板丝印字符位置、指示灯凸台与接口开孔的相对间距，结构工程师在做机柜布局时，可以直接将该模型调入装配体，核对它和相邻断路器、接线端子、交换机之间的走线间隙，预留出网线弯折半径与串口端子插拔的操作空间。针对柜内DIN导轨安装的场景，也可基于该壳体背部尺寸匹配卡扣件，完成导轨式安装的衍生结构设计，设备的接口朝向、指示灯可视角度都按照柜内日常运维的观测习惯做了对应布局，无需额外调整安装姿态即可完成状态读取。
