六芯面板固定式扬声器连接器

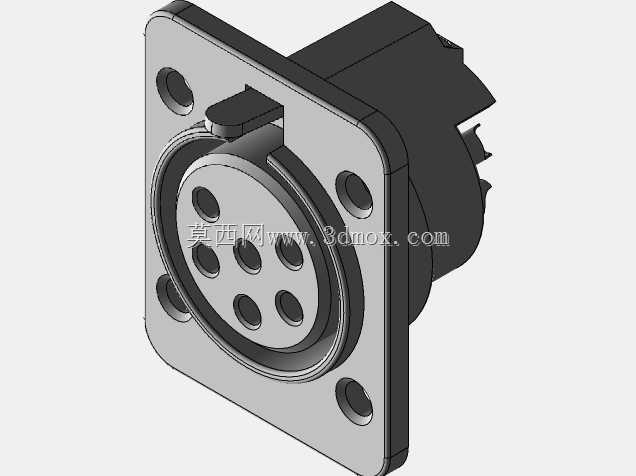

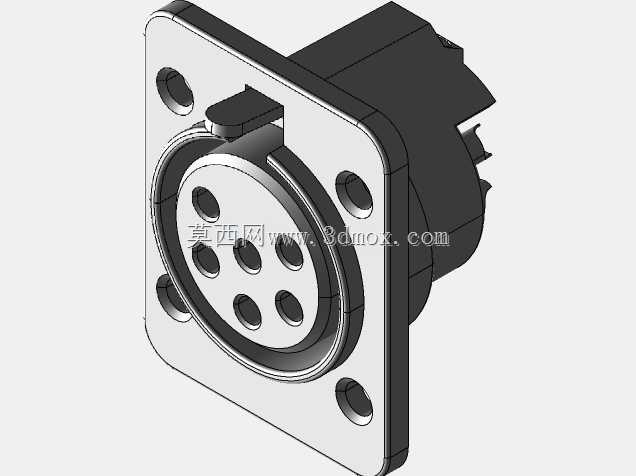

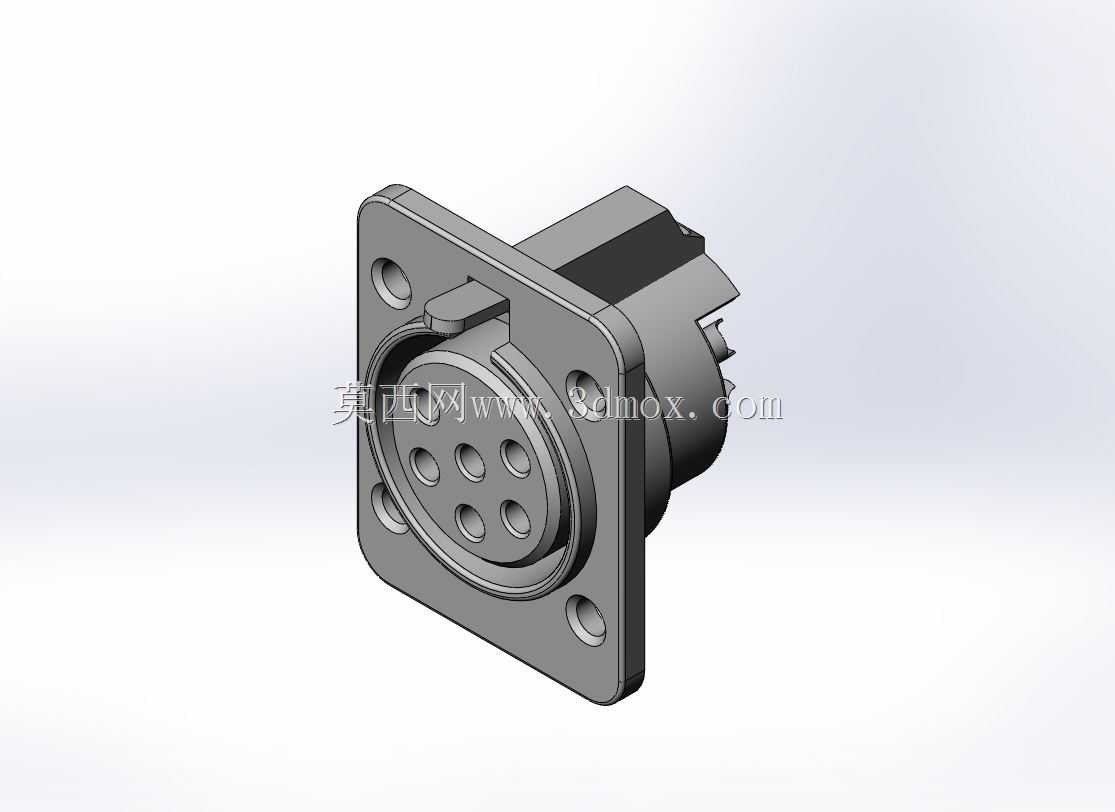

　　该连接器为六芯阴极面板安装型扬声器接口，主要用于专业音频扩声系统、舞台演出设备、功放机柜、有源音箱及固定安装工程中的信号与功率回路对接。方形法兰面板结构可直接嵌入设备机箱或音箱背板，通过四角安装孔完成锁紧固定，安装后接口端面与设备面板齐平，既保证外观整洁，也能在频繁插拔工况下保持定位稳定。

　　从实际使用场景看，这类接口常见于流动演出音箱、剧场固定扩声、演播室音频跳线盘以及工业声光提示设备。多芯排布可在单只连接器内同时传输多路扬声器信号，减少设备背板开孔数量，也让现场布线更规整。阴极插孔端置于面板侧，配套公头线缆从外侧插入，插合后依靠壳体定位与接触件弹性夹持保持导通，能够适应设备搬运、线缆牵拉和反复接线的使用环境。

　　结构设计上，前端方形法兰承担安装基准作用，四个角孔围绕接口中心对称布置，装配时受力均匀，可降低单颗紧固件松动带来的偏摆。中部圆筒壳体形成插合导向，插头进入时先由外圈轮廓完成粗定位，再让内部接触件逐步对准，有效避免斜插导致的针脚损伤。后端预留线缆侧让位与卡扣结构，便于在机箱内部布置接线空间，也为绝缘本体和接触件提供固定支撑。

　　建模时需要重点控制法兰外轮廓、安装孔孔距、接口中心高度以及筒体伸出长度之间的关系。面板开孔边界应由圆筒外径和法兰覆盖范围共同确定：开孔需保证筒体穿过，法兰面则要完全贴合面板外侧；四角孔位需与机箱或音箱背板的预埋孔一致，避免装配时出现干涉。接触件端面的多孔阵列、外圈圆弧轮廓和法兰倒角均应按实际装配关系还原，尤其是插孔分布圆、端口台阶和壳体壁厚，这些特征直接影响插头对插手感与后期干涉检查。

　　在设备选型阶段，结构工程师可将该模型用于面板开孔校核、内部走线空间确认和外接插头插拔路径模拟。法兰厚度要兼顾面板强度与沉头安装需求，筒体后方不能与机箱内横梁、线材固定座或扬声器单元磁路发生碰撞。若用于音箱背板，还需结合背板厚度评估紧固件长度；若用于功放机柜，则要关注相邻接口的中心间距，保证多只连接器并排布置时插头外壳互不干扰。整体结构以面板固定、多芯传输和快速插拔为核心，几何特征清晰，适合作为音频设备接口设计与装配验证的三维参照。
