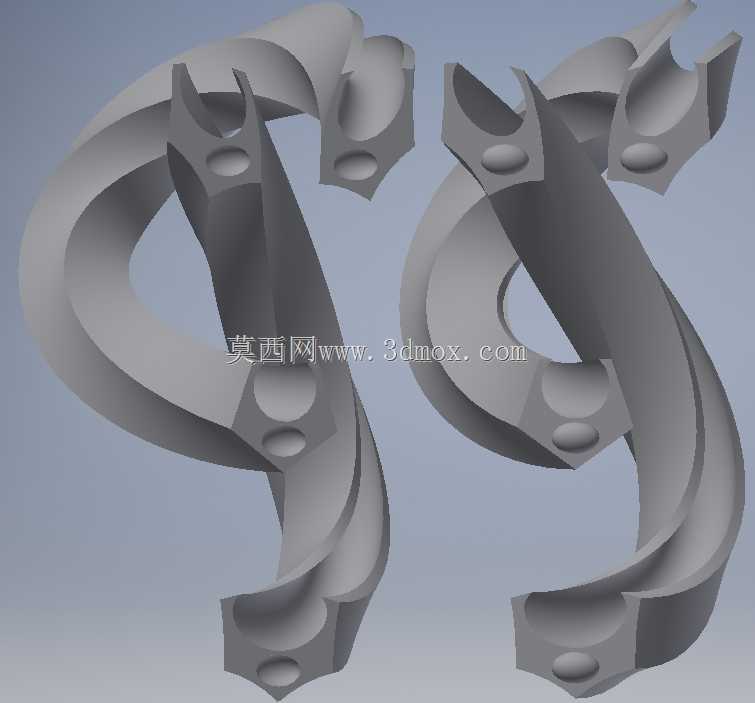

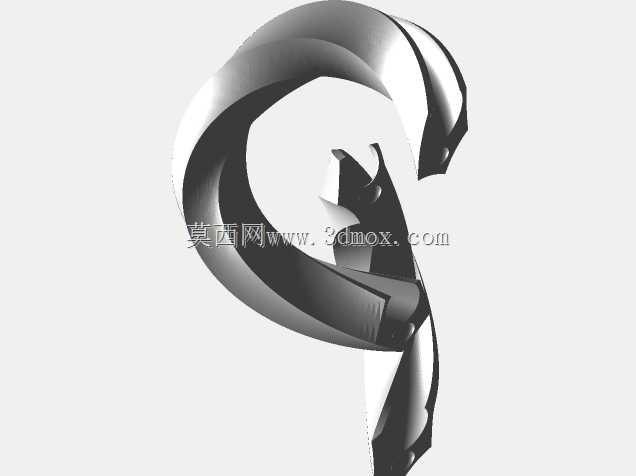

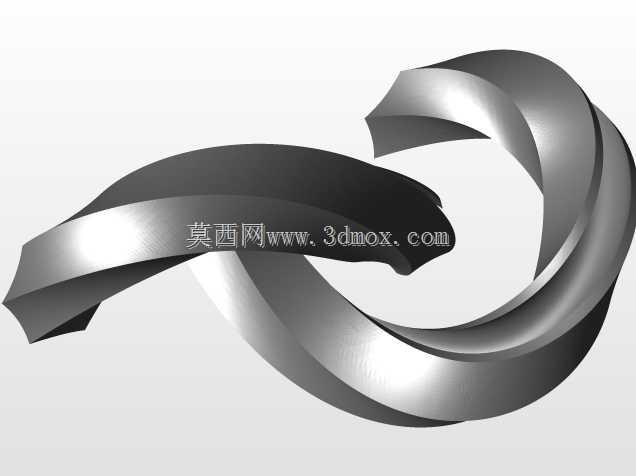

内嵌滚珠轨道互锁三叶扭结装饰构件

　　这套扭结构件的核心并不是单纯做一个视觉化的数学曲面，而是把连续闭合的三叶结空间轨迹和可容纳标准滚珠轴承的滚道整合在同一条带状实体上，三条弧形带体在空间中互相穿插、彼此环绕，形成没有端头、没有断点的闭环造型。从加工和装配角度看，它更接近一件把几何验证、曲面加工和机械传动趣味结合在一起的实体摆件，可放置在教学展示区、工业设计展厅、机械实验室开放工位，也可以作为五轴加工、曲面建模、装配干涉检查的典型练习件。

　　结构上，带状主体承担了两项任务：外侧连续曲面负责呈现三叶结扭转后的光影关系，内侧或带体内部预留的弧形通道则构成滚珠运行路径。滚道尺寸按7/32英寸滚珠轴承的运动边界设计，通道截面不能只按滚珠直径简单拉伸，因为整条路径在多个空间象限内同时发生弯曲和扭转，法向方向随中心线连续变化。建模时需要先建立三叶结中心轨迹，再沿轨迹控制截面轮廓的姿态，使滚道在环绕、交叉和自相穿插区域始终保持合理壁厚。若截面方向处理不当，带体在扭转弯位会出现局部壁厚骤减，滚珠经过时不仅有卡滞风险，还可能在实体外侧形成薄弱区，影响后续打印或数控加工后的强度。

　　互锁关系是该构件最需要仔细校核的部分。三叶结在视觉上呈现三条环带相互编织的效果，但实体设计并不依赖后期强行穿插布尔合并，而是要在空间曲线阶段就确定各带体的上下跨越关系。相邻带体在接近交叉位置时，表面间距、滚道中心线间距和实体壁厚需要同时满足：外观上保持连续缠绕的编织感，结构上不能出现非预期干涉，运动上滚珠通道也不能因为交叉段距离过近而造成壁厚不足。对于采用增材制造的方案，交叉下方悬垂区域要考虑支撑去除空间；对于采用数控铣削的方案，则要评估刀具可达性，尤其是环带内侧凹腔和交叉遮挡区域，普通三轴立铣很难一次完成，通常需要拆分装夹或使用多轴设备加工。

　　从使用场景看，这个构件没有传统设备中的承载工位，也不传递大功率扭矩，它的功能重点在于展示空间曲线、闭环轨道和机械互动之间的关系。滚珠沿闭合轨道运动时，会顺着扭结带体连续绕行，经过多个上升、下降和翻转段，观察者可以直观看到封闭拓扑结构中路径方向的变化。教学使用时，它适合用来讲解扫掠特征、参考曲面、连续性、曲率分布、干涉检查和装配体运动仿真；展厅使用时，金属质感表面能够突出环带交叠形成的阴影层次，使复杂数学结构转化为可触摸、可转动、可演示的实物。

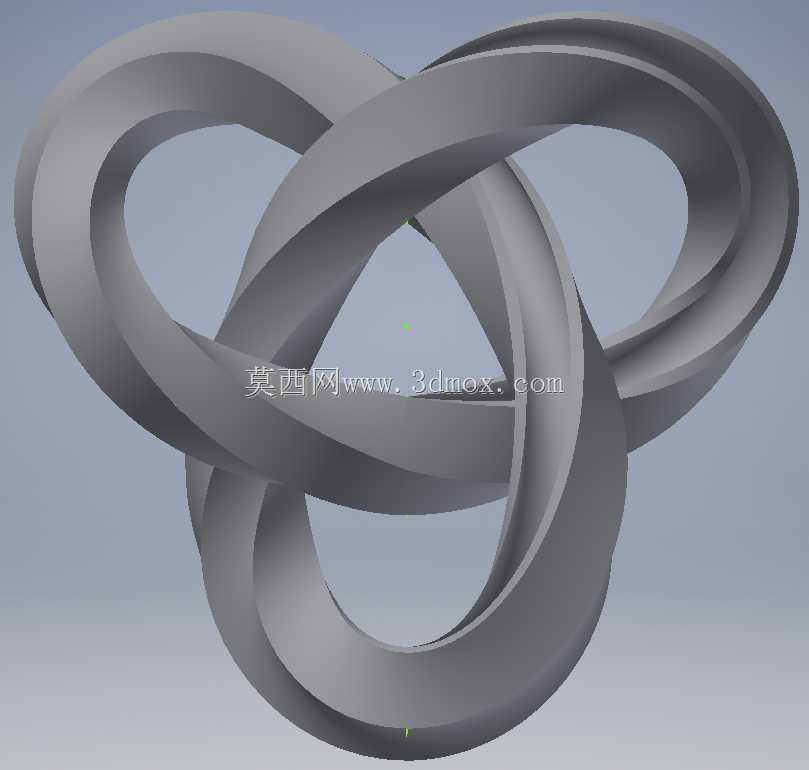

　　外形边界方面，整体轮廓由三叶结的最大包络空间决定，三个环状开口在投影面上近似形成三角分布，中心区域留有可视空洞，带体宽度和厚度沿路径保持相对均匀，但在扭转剧烈处会因曲面法向旋转而产生视觉上的宽窄变化。安装或摆放时不需要复杂底座接口，若作为桌面摆件，可在下部环带接触位置设置平稳支撑面；若作为展示装置，也可在外部增加透明防护罩，避免滚珠脱出或灰尘进入轨道。由于滚道属于精密连续通道，拼接式制作时必须重点控制分模面或剖分面的位置，接缝不能落在滚珠高频通过的圆弧内侧，否则合模台阶、粘接余量或装配错位都会直接影响滚珠滚动顺畅性。

　　设计思路上，构件把装饰性曲面和机械运动约束放在同一尺度下处理：外观要求环带流畅、交叠自然、转折无硬棱；功能要求滚道完整、截面稳定、滚珠通过时无突变阻力。实际建模中不能只追求渲染效果，需要反复检查中心线曲率半径，过小的弯段会让滚珠在通道内产生挤压噪声，过大的截面余量又会削弱三叶结带状形态的轻盈感。表面处理可根据用途选择阳极氧化、喷砂、抛光或树脂喷涂，但滚道内部不宜堆积过厚涂层，任何涂层厚度变化都应在设计初期补偿到通道截面中。

　　对于结构设计人员，这个模型的价值在于提供了一个非规则闭环零件的完整思考样本：它既有数学曲面的连续性要求，又有真实滚珠运动的尺寸边界；既可作为工业艺术装置，也能作为多轴加工和曲面质量检查的验证对象。完成三维校核时，应重点关注交叉段实体间隙、滚道最小壁厚、曲率突变位置、支撑或装夹夹持点，以及滚珠在整周循环中的运动包络，确保造型视觉效果与实际滚动功能同时成立。
