G7L系列功率继电器三维结构设计

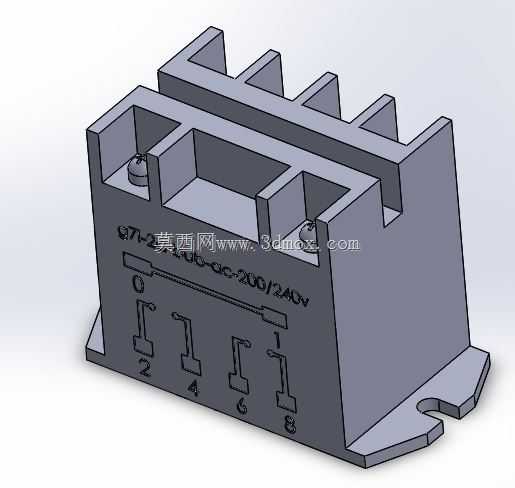

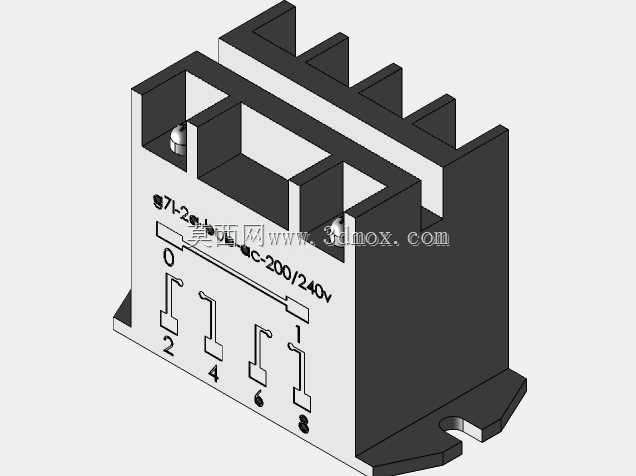

　　这款电磁式功率继电器的三维结构，完整还原了AC200V-240V规格产品的全部装配细节，从壳体的隔弧筋布局到接线端子的排布，都严格遵循实物的工程尺寸做了等比例还原。在工业控制场景里，这类继电器主要承担小电流控制大负载的通断切换任务，常见于自动化生产线的控制柜、暖通空调的强电回路、小型动力设备的启停控制单元，用来给PLC、温控器这类弱电控装置做输出级的功率放大，避免主控器件直接带载出现触点烧蚀、过载损坏的问题。从结构设计逻辑来看，壳体上方的多道凸起隔弧筋是核心的安全设计，相邻接线端子之间的隔挡高度完全覆盖端子的金属裸露部分，在分断感性负载产生拉弧时，能有效避免极间飞弧造成的短路故障，

　　壳体底部带缺口的安装耳是为了适配标准DIN导轨或者螺钉固定两种安装方式，安装孔的中心距、缺口的避让尺寸都匹配常规工控柜体的安装位预留标准，不需要额外做安装孔位的二次修改。接线端的编号标识直接做在壳体正面的模刻位置，0、2、4、6、1、3、5、8的端子排布对应两常开两常闭的触点组布局，每个端子的螺丝沉孔深度、压线片的活动行程都做了结构还原，能直观看到接线时导线的插入空间、螺丝锁紧后的压线范围，方便电气设计人员提前核算柜内的接线走线空间，避免出现端子处导线弯折半径不足、压线不牢的问题。线圈部分的腔体在壳体内部做了独立的隔舱设计，和触点腔之间有完整的隔板分隔，能避免触点分断时产生的金属蒸汽、电弧飞溅污染线圈绕组，延长产品的实际使用寿命。整个模型的外形轮廓方正，没有多余的外凸结构，在做柜内布局排布时可以紧密并排安装，相邻产品之间不需要额外预留散热间隙，能有效节省控制柜的内部安装空间，适合多回路密集排布的工控场景使用。
