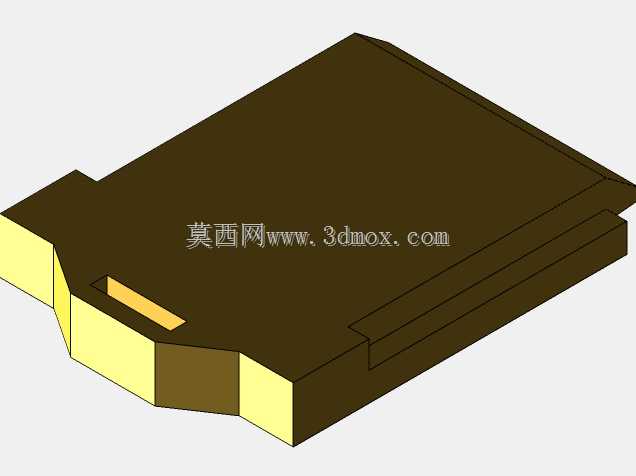

MY4N型小型电磁继电器带底座结构设计

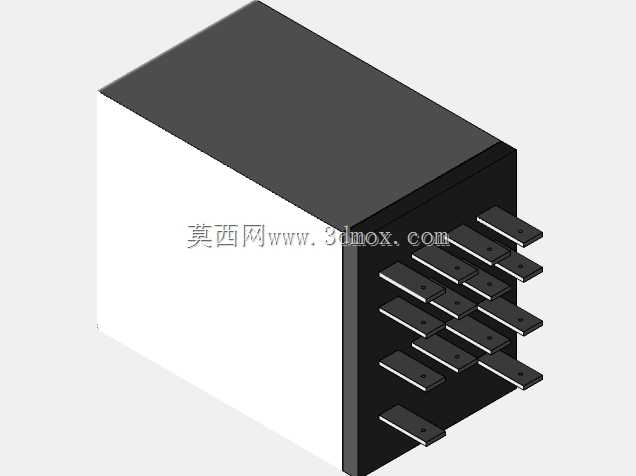

　　在低压工控回路的设计选型中，这类四组触点的小型电磁继电器是极为常见的中间控制元件，常被用于PLC输出端的负载扩容、不同电压等级回路的信号隔离、小功率执行器件的直接驱动场景，比如自动化产线的传感器信号中转、配电柜内接触器线圈的驱动控制、小型电磁阀的通断切换，都能见到这类元件的身影。从结构设计来看，这款继电器采用本体与配套底座分体式的设计思路，继电器本体为插拔式结构，日常维护更换时无需重新压接底座上的控制线，直接拔出旧本体替换新件即可，大幅降低现场运维的接线工作量，也能避免反复拆线接线带来的端子松动、线号脱落等隐患。本体部分的外壳采用阻燃工程塑料注塑成型，前端的白色区域为触点状态指示区，部分同规格产品还会在此处集成动作指示灯，

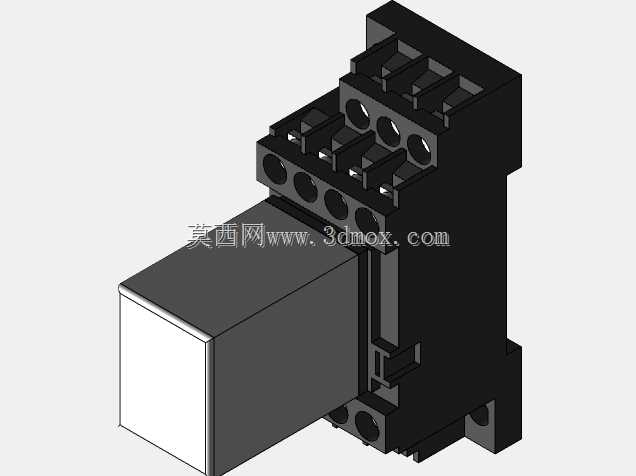

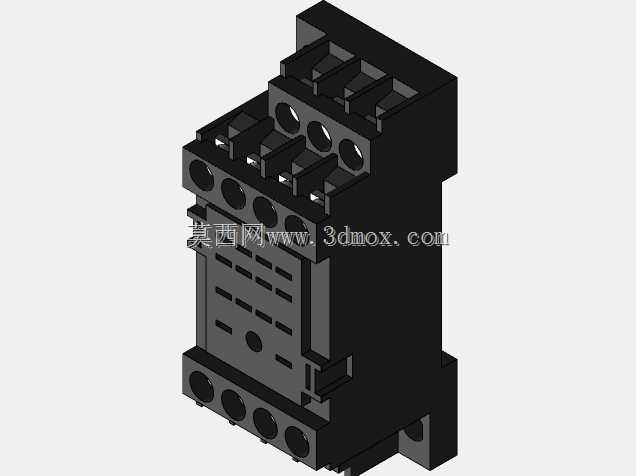

　　线圈得电时指示灯点亮，方便现场人员快速排查回路通断状态；本体侧面设置有卡扣结构，插入底座后可与底座的锁止结构卡合，避免设备运行过程中受振动影响出现本体松脱、接触不良的问题。配套的底座采用导轨安装设计，背部的卡扣结构可直接卡装在标准35mmDIN电气安装导轨上，无需额外打孔固定，适配绝大多数工控柜、配电箱的安装规范；底座的接线端子采用螺钉压接式设计，每个端子对应一组触点的公共端、常开端、常闭端以及线圈的两个接线端，端子排布整齐，相邻端子间设置有绝缘隔筋，避免接线过程中铜线外露引发的相间短路问题，端子的压接范围可适配0.5-2.5平方毫米的多股铜芯控制线，完全满足常规工控回路的载流需求。从安装边界来看，

　　整套继电器连同底座的宽度仅为20mm左右，在柜内排布时可紧密并排安装，大幅节省电气柜内的安装空间，高度方向从导轨面到本体顶端的尺寸约为75mm，深度方向约为70mm，不会与柜内的走线槽、其他电气元件产生安装干涉。触点部分采用银合金材质，四组转换触点的额定负载可满足AC250V 5A、DC30V 5A的通断需求，既可以实现小功率负载的直接驱动，也可以作为中间信号传递元件驱动更大容量的接触器、断路器等器件。线圈部分根据选型不同可适配多种标准控制电压，交流规格覆盖AC12V、AC24V、AC110V、AC220V，直流规格覆盖DC12V、DC24V等常用工控电压等级，可适配不同设备的控制回路供电需求。建模过程中严格还原了实物的装配关系，

　　继电器本体与底座的插拔配合间隙控制在0.1mm以内，既保证插拔顺畅，又不会出现装配后晃动的问题；底座上的接线端子沉孔深度、螺钉孔位置都完全参照实物尺寸绘制，可直接用于电气柜的三维布局布线仿真，提前校验柜内元件排布的空间合理性，避免实际装配时出现元件干涉、走线空间不足的问题。对于结构设计人员而言，这类标准电气元件的精准三维模型，能大幅提升电气柜三维设计的效率，无需自行测绘建模即可直接调用装配，保证整体设计的尺寸精度；对于设备运维人员而言，清晰的结构模型也能帮助快速理解元件的接线逻辑与拆装方式，降低现场故障排查的难度。在实际应用中，这类继电器还常搭配续流二极管、阻容吸收回路使用，用于断开感性负载时吸收反向电动势，延长触点使用寿命，建模时也预留了底座上额外附件的安装空间，可适配不同厂家的同规格配套附件。
