通讯设备偏移式弧形连接固定托架

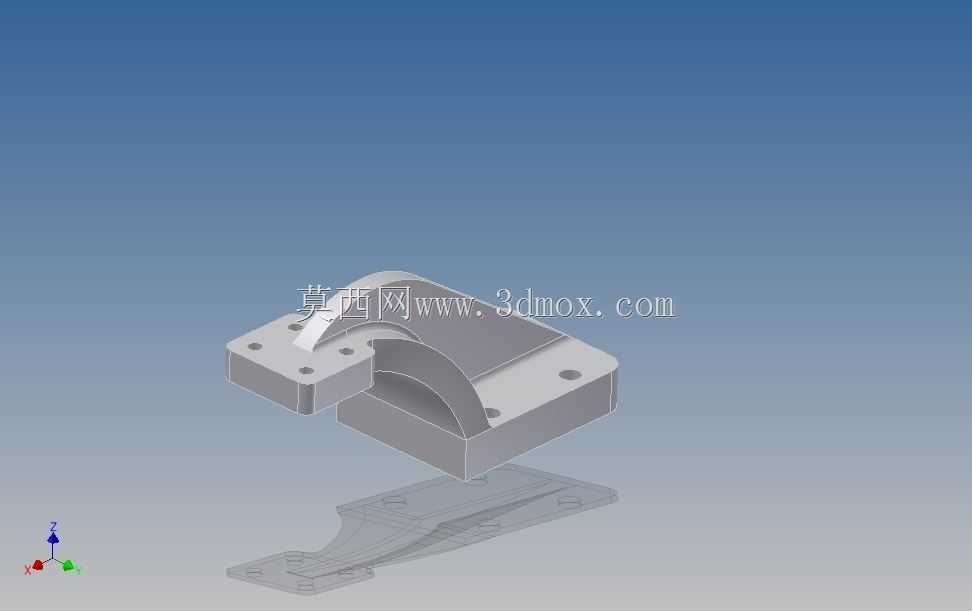

　　这类偏移式弧形连接托架，在通讯终端内部结构布局、小型外设安装工位里十分常见，核心作用是解决两个安装平面存在高度差、水平错位时的刚性连接需求，不需要额外加装垫块或者转接片，就能把错位的两个安装基准面牢牢衔接在一起。从结构细节来看，托架上下两端各带一块平整的安装法兰板，板上预留了对应规格的沉头安装孔，孔位间距按照标准通讯设备内部安装点位排布，装配时螺丝穿过沉孔后端面完全贴合安装面，不会出现凸起干涉周边线束或者外壳内壁的问题。中间的连接段采用大弧度弯弧过渡，没有采用直角折弯结构，一方面是规避直角位置的应力集中问题，设备在日常携带、运输过程中受到小幅振动、跌落冲击时，弧形段可以通过微量弹性形变分散冲击载荷，避免连接位置出现开裂、断裂失效；

　　另一方面弧形内凹的空间可以直接预留出走线通道，设备内部的排线、射频连接线可以顺着弧面侧边排布，不需要额外在支架上开孔走线，大幅压缩内部结构占用的空间。设计阶段首先要确认两端安装面的偏移距离与高度差，上下法兰板的平行度公差需要控制在0.1mm以内，保证装配后两个对接的零部件不会出现装配应力，长期使用也不会出现连接松动。法兰板的厚度根据承载的零部件重量选定，常规小型通讯外设场景下板厚取1.5-2mm即可满足刚性要求，弧形过渡段的折弯半径不能过小，否则折弯加工时外侧材料会出现拉伸变薄、内侧起皱的缺陷，同时建模时要在折弯位置预留合理的工艺圆角，避免后续加工出的零件出现应力断裂风险。安装边界方面，托架整体外轮廓没有突出的尖锐棱角，

　　所有边角都做了小倒角处理，装配时操作人员不会被锐边划伤，同时周边预留的安全间隙≥0.5mm，和周边的塑料壳体、电池组件、PCB板都不会发生运动干涉。两端的安装孔位做了对位防呆设计，孔位间距不对称，装配时不会出现装反的问题，生产线作业时不需要额外比对方向，能有效提升装配效率。这类托架除了通讯设备内部使用，也可以延伸用到小型工控终端、手持检测设备的错位安装场景，结构通用性很强，建模时把安装孔位、偏移高度、弧面半径做成参数化变量，后续遇到不同错位尺寸的安装需求，只需要调整对应参数就能快速衍生出新的适配支架，不需要重新从零绘制结构，能大幅缩短同类型连接件的开发周期。弧面的曲面过渡要保证曲率连续，没有突兀的折面，不管是采用钣金折弯加工还是一体铣削成型，都能顺利加工出合格零件，不需要特殊的定制工装。
