通讯设备立式杆系支撑固定座

　　该支撑构件主要面向通讯终端、小型外设与工装台架中的杆状部件固定场景，常见于桌面检测治具、信号采集设备支架、便携式通讯工具夹持模块以及小型自动化工位的杆件限位环节。实际使用时，下方方形法兰承担整机与安装基面之间的定位和传力，上方带孔立座用于穿入或夹持圆柱杆件，使被支撑件保持确定高度与朝向，避免杆体在插拔、旋转、接线或调试过程中发生偏摆。

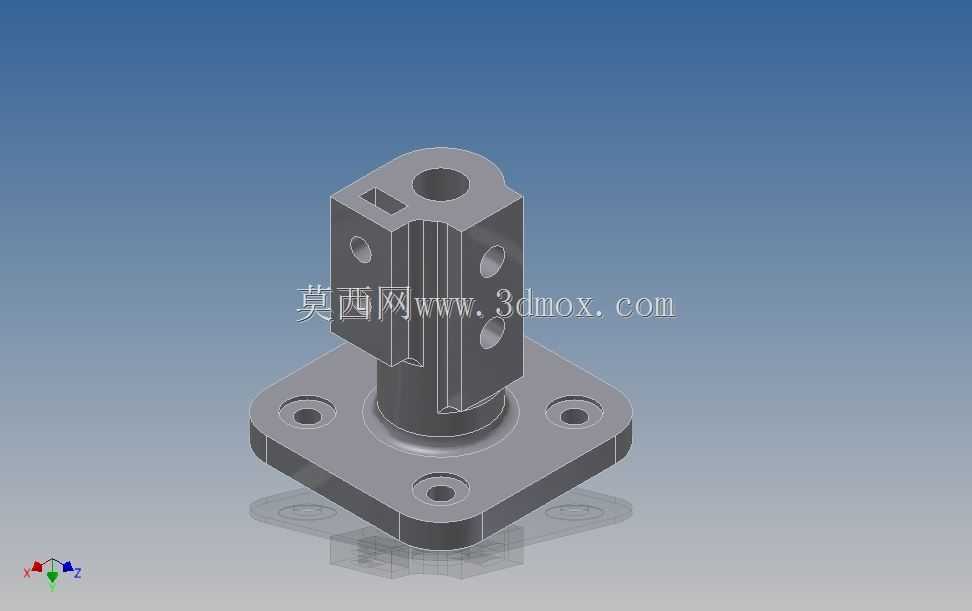

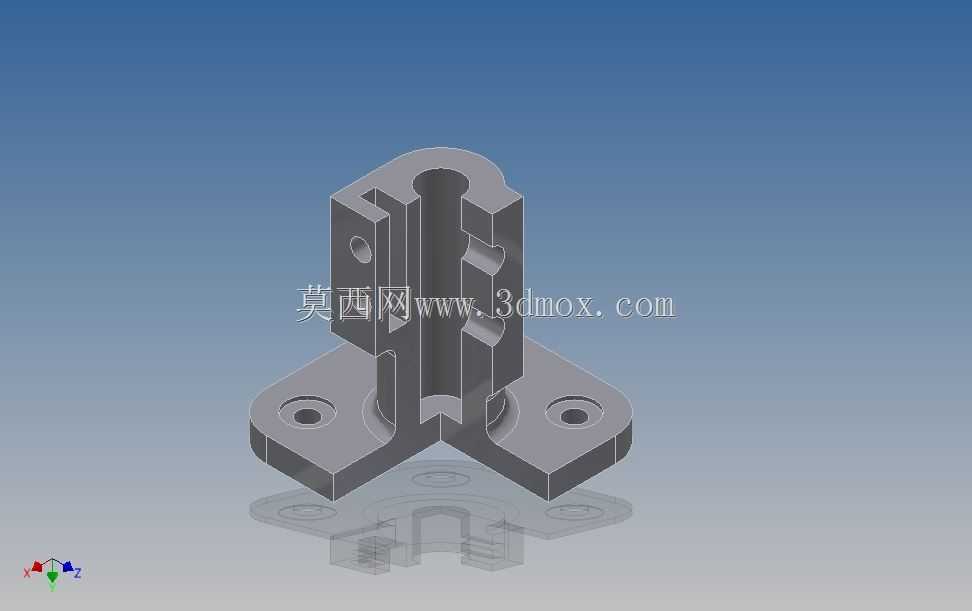

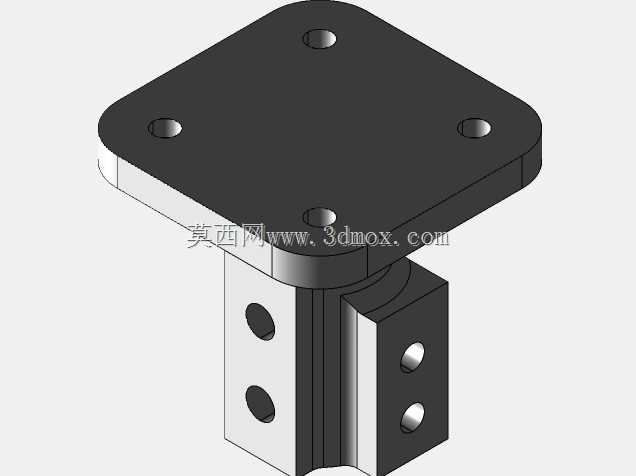

　　从结构布局看，底座采用带圆角的方形法兰，四角布置沉孔，安装时可通过紧固件直接锁附在平板、型材面或设备壳体上。法兰轮廓略大于上部立柱，能够扩大支撑 footprint，降低悬臂受力带来的倾覆风险。上部主体为立式块状结构，中心设置竖向通孔，用于杆件穿过或与轴套配合；侧面分布多个横向孔位，可作为紧定螺钉孔、定位销孔或辅助连接孔，方便从侧向锁紧杆体，也可用于安装限位片、传感器支架等小附件。

　　设计思路上，构件把“底面稳定安装”和“上部可靠夹持”合并在一个整体件中。底部法兰与上部立座之间通过过渡圆柱相连，既减少直角连接处的应力集中，也让载荷从杆体受力点较平顺地传递到法兰固定面。上部块体开设槽口和多组孔位，使支架不仅能承受竖直方向的支撑力，也能抵抗杆件受到的侧向扭矩。对于需要频繁调整杆件高度或角度的工位，侧向锁紧孔提供了较直接的操作空间；对于固定工位，则可利用销孔实现重复定位。

　　外形边界方面，模型整体呈下宽上窄的立式布置，底座方形轮廓决定了安装时需要预留四个角部紧固空间，孔位外侧应保留扳手或螺丝刀操作余量。上部块体宽度小于法兰，适合在密集排布的治具板上相邻安装；竖向通孔轴线应与法兰安装面保持垂直，否则穿入杆件后会产生附加弯矩。工程建模时需重点控制法兰底面平面度、通孔与底面的垂直度、侧向螺纹孔与中心孔的同轴或相交关系，以及沉孔深度对螺钉锁紧行程的影响。

　　在装配关系中，该件既可以作为独立支撑座使用，也可与衬套、紧定螺钉、垫片、杆件和底板组成小型可调支撑单元。杆件承受横向载荷时，支架上部孔壁形成主要约束，法兰四角螺钉承担拉压与剪切传递；若杆件较长，还应在远端增加辅助支撑，以减少悬臂挠度。整体结构造型紧凑，孔位功能明确，适合用于通讯工具类产品结构验证、治具方案搭建以及机械零部件教学建模。
