精密螺杆式机用平口虎钳夹持工装

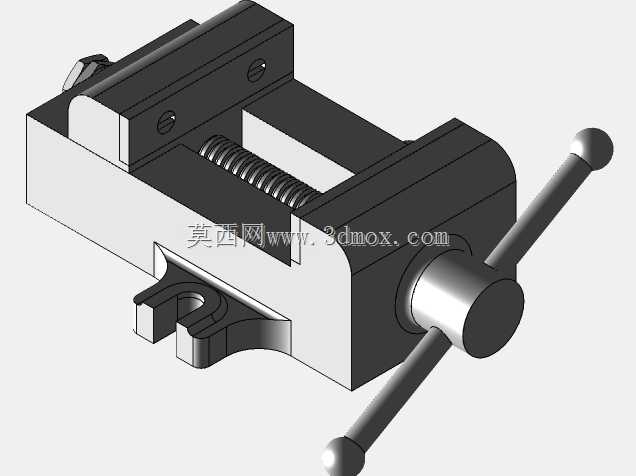

　　这套虎钳结构面向常规铣削、钻削、轻量磨削工位的工件装夹需求，属于机床配套夹持工装里最基础也最高频的一类。实际车间里，毛坯方料、长条型材、半成品块件要在工作台上获得稳定定位，全靠固定钳口与活动钳口之间形成的刚性夹紧面；模型把钳体、活动钳身、传动螺杆、操作手柄、底部安装定位结构完整还原，结构工程师拿到后可以直接核对夹紧行程、钳口开度与安装孔位的匹配关系。

　　从功能逻辑看，夹紧力由横向布置的传动螺杆提供，转动端部带球形握把的手柄，螺杆通过螺纹副把旋转运动转化为活动钳身沿导轨方向的直线进给，进而把工件牢牢顶在固定钳口上。螺杆中段的螺纹牙型在建模时做了连续还原，配合钳身内部的支承台阶，既能传递足够轴向推力，也限制了螺杆的径向窜动；手柄两端的配重球头在实际操作中方便施加扭力，快速开合时工人单手即可转动，接近夹紧位置再稍加力就能达到所需夹持力矩。

　　设计思路上，钳体主体采用高刚性的箱式布局，固定钳口与底座一体延伸，活动钳身跨装在底座导轨面上，受力路径从工件经钳口、钳身直接传递到底部安装面，避免悬空受力带来的夹持变形。底座下方预留了与机床工作台T型槽配合的定位卡口与压紧结构，安装时可以沿槽方向调整虎钳在工作台上的位置，再通过压板螺栓锁紧，保证重切削工况下钳体不发生位移。钳口侧面的紧固螺钉也单独建模，后期如果更换带花纹的防滑钳口或者软质铝钳口，只需拆装这两处紧固件即可，维护替换逻辑清晰。

　　外形边界方面，整体长度沿螺杆轴线方向延伸，宽度覆盖钳身与底部安装座，高度方向最高点为手柄球头，操作手柄回转时需要预留足够的摆动空间，布局工位时要注意手柄转动半径不要与机床护罩、刀具路径发生干涉。钳口的最大开度决定了可容纳工件的最大尺寸，闭合后钳口贴合面的平行度直接影响装夹精度，建模时两钳口的贴合面、底座安装底面都按平行约束处理，导轨配合面保留了合理的滑动间隙，既保证活动钳身移动顺畅，又不会出现旷量。这类工装在单件小批量加工、实训教学、夹具方案验证场景中都十分常用，完整的三维结构也方便设计者在此基础上拓展液压夹紧、气动快速夹紧等衍生方案。
