法兰连接式集成管路基座结构设计

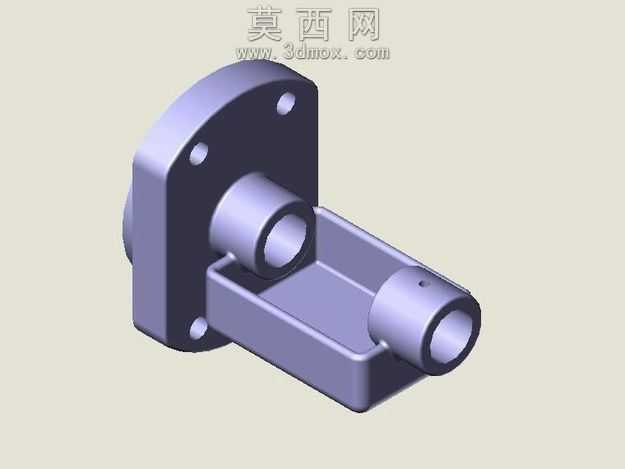

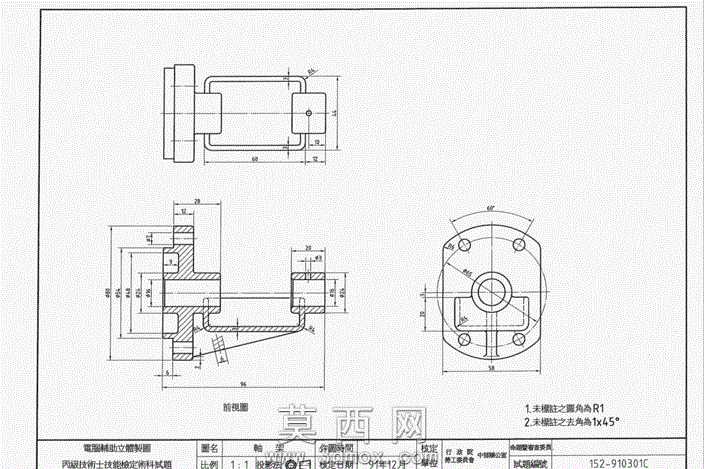

该作品为法兰连接式集成管路基座，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各装配基准的同轴度与平面度公差要求，先以带安装孔的圆形法兰盘作为主体安装基准，法兰盘上均匀分布四个沉头安装孔，用于实现基座在设备安装面的紧固固定，法兰盘一侧延伸出同轴的短圆柱对接端，用于与外部管路或动力输出端实现插接定位。基座主体下方集成开放式矩形槽体结构，槽体边缘做圆角过渡处理，避免应力集中问题，槽体另一端延伸出与法兰端轴线垂直的横向圆柱管路接口，接口侧壁预留径向定位小孔，用于安装锁紧销或定位螺钉，实现对接管件的周向固定。建模阶段对各相交结构做了合理的倒角与拔模处理，既满足实际加工的工艺要求，也提升了构件整体的结构强度。渲染阶段采用哑光金属质感材质，均匀的淡紫色哑光漆面效果清晰呈现各部分结构的轮廓边界，通过等轴测视角的渲染设置，完整展示法兰安装面、槽体结构、双向管路接口的相对位置关系，各圆柱面的光影过渡自然，能够直观体现构件的空间形态。设计思路上采用集成化结构设计，将法兰安装座、管路对接端、容置槽体三个功能模块整合为单一整体构件，减少了多零件装配带来的累积误差，同时降低了整体装配的复杂度，各接口的尺寸参数均按照通用管路连接标准设定，具备良好的互换性，可直接应用于中小型流体管路系统、小型动力传输机构的安装固定场景，结构紧凑且安装便捷，在保证连接强度的前提下尽可能优化了整体体积，适配安装空间有限的应用场景。
