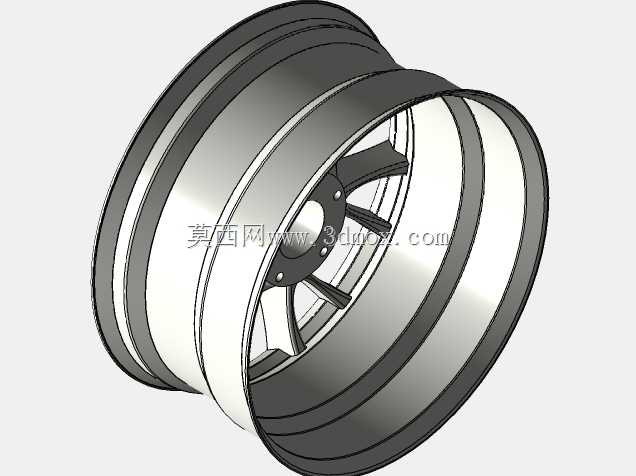

乘用汽车钢制轮辋轮毂总成结构

　　该轮辋结构面向乘用车行驶系统开发，核心作用是承载轮胎并将制动力、驱动力、转向侧向力在车轴与地面之间传递。轮辋本体采用深槽式轮廓，中部下沉槽用于轮胎拆装时让胎圈获得退让空间，两侧胎圈座带有匹配轮胎胎圈的锥面与凸缘，充气后胎圈被压紧在锥面上形成可靠密封与周向固定，避免高速行驶或急加速时轮胎相对轮辋滑移。外侧轮缘采用加高翻边结构，在轮胎受侧向载荷、过坑冲击时约束胎圈脱出，同时抵御路沿剐蹭对轮辋边缘的变形损伤。

　　轮辐部分采用多辐条镂空布局，辐条从中心安装盘向外呈放射状延伸，在保证弯曲与扭转刚度的前提下大幅削减非簧载质量；辐条间开窗为制动盘、制动卡钳提供散热气流通道，持续制动时热空气可从开窗区域快速散出，降低制动热衰减风险。中心轮毂盘设置中心定位孔与沿圆周均布的螺栓孔，中心孔与车轴轴头采用间隙配合实现装车时的径向对中，螺栓孔锥面与车轮螺母锥面贴合，拧紧后依靠锥面自锁与摩擦力传递扭矩；安装盘背面预留制动盘避让平面，保证装车后轮毂与制动部件无干涉。

　　建模过程中先以旋转特征生成轮辋筒体，再对胎圈座、槽底圆角、轮缘翻边逐一细化，轮辐采用草图阵列与拉伸切除成型，中心孔、螺栓孔通过圆周阵列保证位置度。结构校核重点关注螺栓孔周边应力集中、辐条与轮辋焊接过渡区的疲劳强度，以及充气压力下轮辋筒体的径向变形量；轮辋宽度、名义直径、螺栓孔分布圆直径、中心孔直径、偏距均为装车边界关键尺寸，设计时需同步匹配轮胎规格、卡钳包络、悬架跳动空间与翼子板内轮廓，避免转向极限位置或满载跳动时发生运动干涉。
