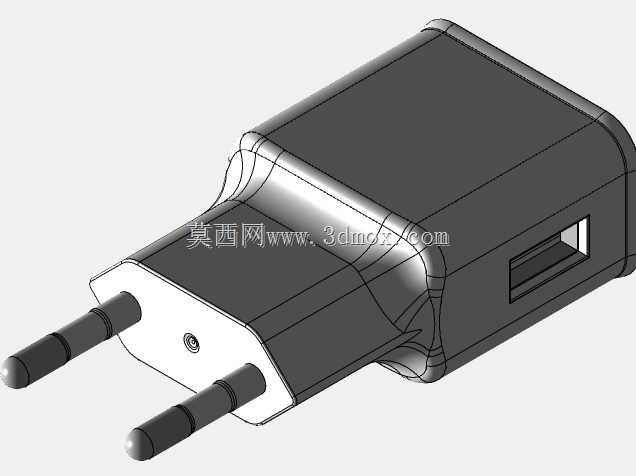

欧规双插脚带USB口墙插充电头结构

　　这款墙插式电源适配器面向民用便携供电场景，主要承担手机、蓝牙耳机、便携数码配件等小功率设备的市电取电与直流输出任务，日常插在墙面86型插座或排插上使用，属于出差、居家、办公桌面高频接触的消费电子件。三维结构完整还原了欧规双圆插脚的外露形态，插脚从壳体前端面垂直伸出，插脚间距、伸出长度与根部过渡圆角均按安规插拔边界处理，保证插入插座后壳体端面与墙面留有合理间隙，不会与插座面板发生干涉，也避免手指误触带电插脚。壳体采用上下壳扣合的分体式造型，整体为带大圆角过渡的近似长方体，棱线全部做圆弧倒角，既符合手持插拔的触感要求，也对应注塑件脱模与模具拔模斜度，外壳表面无尖锐棱角，跌落时应力能够沿圆角分散。

　　输出端在壳体尾部开设标准USB-A母座开口，接口沉台与壳壁预留装配公差，母座装入后由内部筋位限位，防止插头反复插拔时接口松动；壳体内部沿PCB板轮廓布置卡扣柱与挡筋，可容纳整流变压器、电容、USB焊盘与高压隔离槽，高低压区域的爬电距离在结构布局上留出分隔空间。前端插脚根部的白色端盖与深色主壳体形成分件，端盖上预留小圆定位孔，用于装配时与内部插脚支架对位，保证两根金属插脚的同轴度与平行度，插脚表面的分段环槽对应固定胶芯的卡位，防止插脚受插拔扭力后转动或后退。外形尺寸控制在常规单孔插座占用范围内，插入墙面插座后不会遮挡相邻插孔，壳体侧面的曲面收腰处理兼顾拔模斜度与握持摩擦力，插拔时手指捏住壳体两侧即可发力。建模过程中对壳体壁厚、

　　扣位咬合量、USB口开口边缘强度、插脚穿过端盖的密封间隙都做了实体表达，可直接用于外壳注塑件结构评审、包装尺寸校核以及插座适配干涉检查，也能作为同类便携电源产品改型设计的参照基准，帮助结构工程师快速核对墙插适配器的安规距离、装配顺序与外部人机边界。
