多网口MikroTik路由主板六角防护外壳

　　这套三维结构围绕小型有线网络接入节点的硬件封装展开，核心适配搭载五个RJ45以太网口的MikroTik路由主板，整体采用六角形平板式布局，在紧凑的弱电安装场景里平衡接口排布、散热空间与固定可靠性。

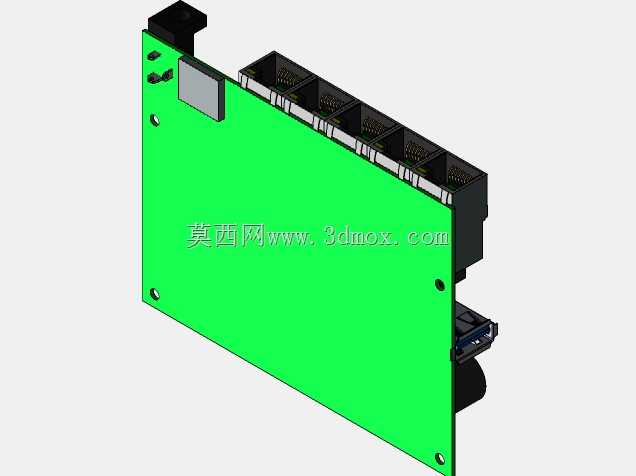

　　从实际部署场景来看，这类路由板常被嵌入工业控制柜、弱电箱、小型基站侧挂箱或是自助设备的通讯仓内，不需要额外搭配大型机架式机箱，依靠薄型壳体就能完成主板防护。建模时先以PCB主板的安装孔位作为基准，绿色面板对应主板外侧的防护盖板，四个角预留沉头安装孔，孔位间距完全贴合板载固定孔，装配时螺丝从盖板侧穿入，背面配合铜柱或者塑胶支撑柱，把PCB和盖板隔开2到3毫米的间隙，避免焊点直接接触金属面板造成短路。

　　接口侧的排布是整个结构设计的重点，五个RJ45网口沿主板长边一字排开，外壳在对应位置开出连续的避让槽，槽口边缘预留0.3毫米的装配公差，既保证水晶头插拔时不会剐蹭壳体，又能让网口金属屏蔽壳尽量贴近壳壁，减少外部电磁干扰对千兆信号的影响。主板侧边还预留了USB接口与电源接口的开窗，位置和板载端口一一对应，不需要额外延长线就能直接外接存储、调试串口或者电源适配器。

　　外形上盖板采用正六角切边的轮廓，相比常规矩形外壳，六角造型在多设备并排安装时可以错开相邻设备的突出接口，在狭小的弱电仓里更方便整理网线；面板整体厚度控制在1.5毫米左右，如果采用钣金加工可以直接用铝板折弯裁切，若采用3D打印则可以适当加厚到2毫米保证结构强度。主板背部的黑色支撑块对应高位元件的避让区域，网口后方的凸起结构完全包裹连接器尾部，防止网线侧向拉扯时直接把力传导到PCB焊盘上，大幅降低长期使用中网口脱焊的风险。

　　散热设计上没有在盖板上开密集通风孔，依靠大面积金属盖板和PCB背面的接地铜箔接触，把主板主芯片的热量直接传导到盖板表面扩散，适合多灰尘的工业现场，避免粉尘从散热孔进入堆积在引脚之间。安装边界方面，整体宽度刚好容纳五个网口的总长度，高度方向留出网口自身的插接深度，安装时前后只需要预留50毫米的走线空间，网线弯折半径不会被壳体限制。面板上的两个侧边小孔对应状态指示灯的导光位置，可以加装透明导光柱，不用拆开外壳就能观察电源、每个网口的链路状态。整套结构把端口防护、安装固定、散热传导三个需求整合在同一块六角盖板上，没有多余的冗余结构，非常适合小批量定制通讯节点的快速改制。
