海狼辛690船载通讯传感终端结构

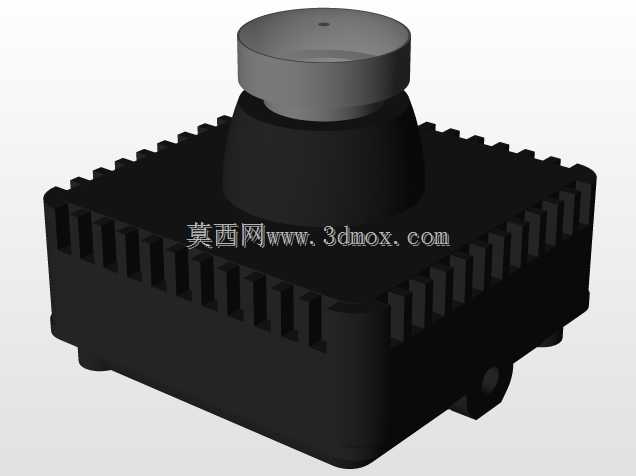

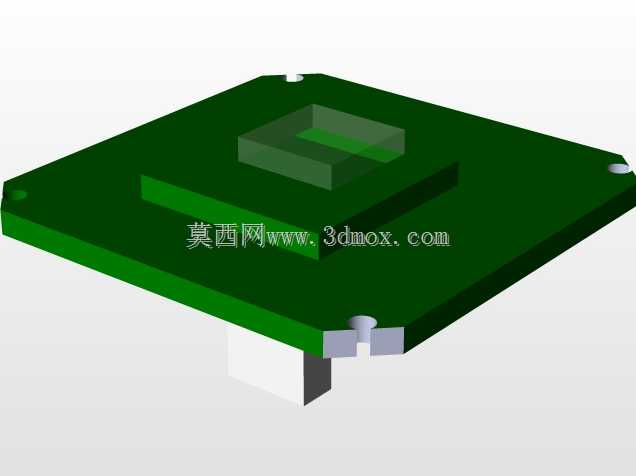

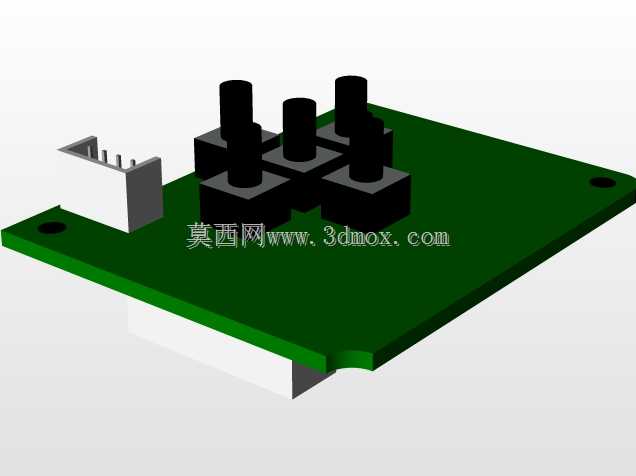

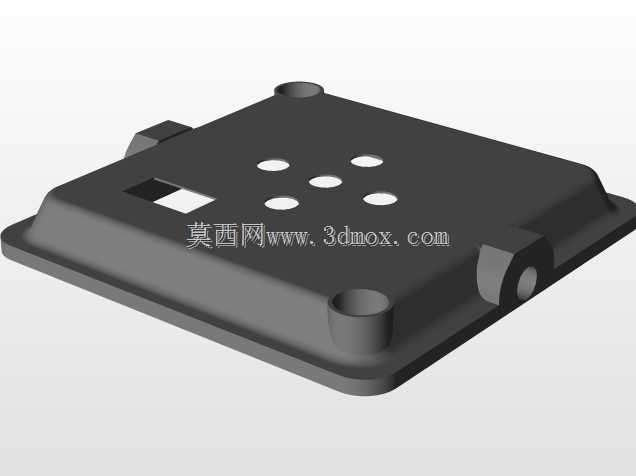

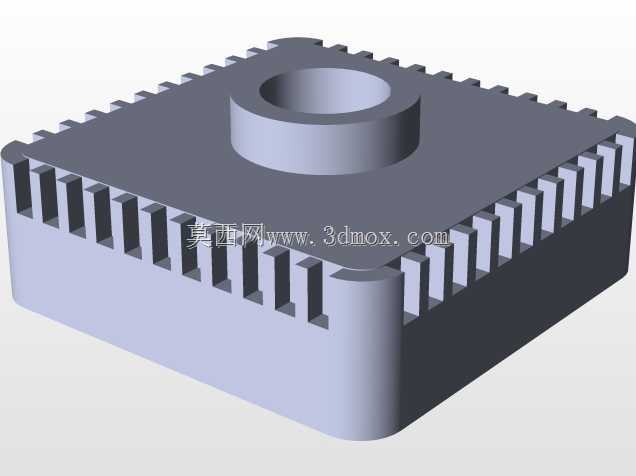

　　该终端的结构方案围绕小型船舶、无人艇及近岸作业平台的通讯与姿态感知需求展开，主体由下部散热安装壳体、中部锥形过渡座和顶部圆形收发端盖三部分组成。下部壳体采用近似方形的封闭箱体布局，四周边缘连续布置竖向散热齿，既增大与空气的接触面积，也在有限包络内提高壳体刚度；齿槽方向沿侧壁均布，可在设备随船体晃动时利用自然气流带走内部电路热量，避免密闭舱面环境下热量积聚。壳体底部预留支脚与侧向安装接口，能够通过螺栓固定在设备支架、舱顶平台或桅杆基座上，安装面与散热齿之间保留足够间距，防止贴合安装时堵塞散热通道。中部锥形过渡段承担壳体与顶部收发单元的连接作用，锥面过渡可减少结构突变，降低振动工况下的应力集中，同时为内部线缆、

　　接插件和密封件提供连续的走线空间。顶部圆形端盖为信号收发或传感探测的外露工作面，端面中心设置细小定位孔，便于装配时与内部模块同轴对准；圆柱端盖与锥座之间形成阶梯配合面，可布置密封圈或压紧环，满足露天盐雾、溅水环境下的防护要求。从整机边界看，方形底座决定了主要安装占位，顶部圆柱直径小于底座宽度，锥形段向上收束后再承接端盖，使设备在狭窄桅杆或舱壁位置安装时不易与相邻线缆、支架发生干涉。底座侧壁还保留局部接口开孔，用于电源、数据线缆接入，开孔位置避开底部承重面，便于现场走线和防水接头锁紧。结构设计中没有采用复杂曲面，散热齿、箱体、锥座和端盖均以规则几何特征构建，便于在三维环境中检查壁厚、拔模方向和装配间隙。对于结构工程师而言，该类模型可用于校核通讯终端在船载振动、温差变化和露天安装条件下的固定方式，也可作为无人平台载荷舱、小型海事设备支架设计的参考；散热齿高度、端盖同轴度、底部支脚间距及侧向接口位置，均是装配阶段需要重点控制的边界要素。
