大疆A2飞控控制器结构外观数模

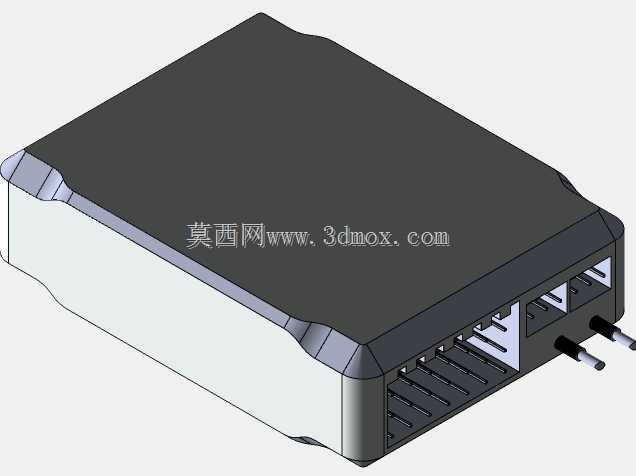

　　该数模围绕多旋翼无人机飞控控制器的整机外观与安装边界展开，主体采用扁平矩形盒体布局，上盖为深灰色大平面遮罩，下壳为浅灰色承托结构，四角通过圆弧包角过渡，既弱化装机搬运过程中的磕碰风险，也让壳体在振动环境下保持较好的刚度连续性。端部集中布置接口与散热区域，侧面可见多组插槽、针脚连接器及出线结构，便于飞控与接收机、电源模块、电调、GPS、IMU等航电部件建立信号和供电连接。

　　从实际使用场景看，这类控制器通常安装在无人机机身中心板或减震平台附近，要求外形低矮、重心集中，并与机架走线方向匹配。模型在端部保留了连接器插拔空间，壳体侧壁设置细密格栅，用于内部电路板被动散热；上盖与下壳的分模线沿侧边延伸，包角位置形成局部加厚和包覆，能够反映塑料外壳装配、螺钉固定或卡扣定位的结构思路。对于结构设计人员，数模可用于检查飞控在机架中的占位、避让、线缆弯曲半径以及维护拆卸路径。

　　建模时重点还原了外部轮廓、接口朝向、散热槽深度、端部针脚位置和壳体分层关系。盒体顶面保持平整，适合贴装标识或与减震垫接触；底部和侧边的安装面需要在整机布置中与碳纤板、立柱、减震球等元件协调。接口端不宜紧贴机架壁面，应为插头壳体和线束预留操作余量；散热格栅侧则应避免被线束、电池或机身侧板完全遮挡，以保证飞行后段热量能够自然散出。

　　在选型与装配校核中，可将该控制器作为航电设备包络放入无人机组装模型，核对其与电池、脚架、折叠机构、天线座之间的间隙。扁平外形有利于降低整机高度，但也要求固定面具备足够支撑，避免单点锁紧造成壳体翘曲。端部多接口布局提示走线应按信号类型分区整理，减少电源线与弱信号线并行干扰。整体数模适合用于无人机机架布局验证、航电舱空间分配、线束走向设计以及外壳结构参考。
