异形法兰式多安装孔连接支座结构

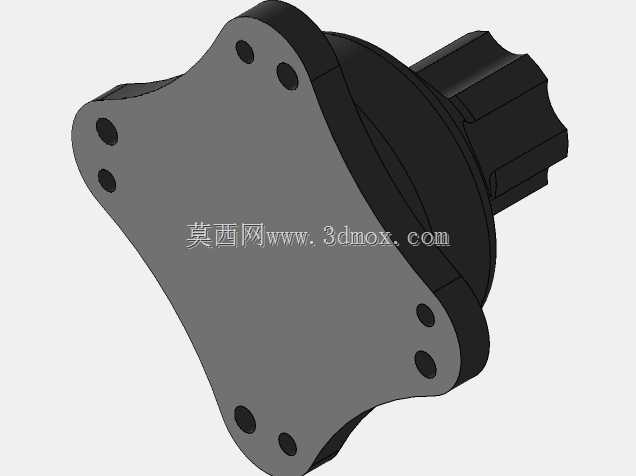

　　该异形连接支座的结构设计，首先从安装适配的实际工况出发，摒弃了常规圆形法兰的对称布局，采用随安装点位分布的非规则轮廓，法兰端面上共布置8个贯通安装孔，孔位沿异形法兰的外边缘错落排布，对应配套设备端面上的预留螺孔位置，无需额外转接板即可直接完成对位锁附，大幅减少装配时的配钻工序。从实际应用场景来看，这类支座多用于机载小型机电组件的舱内固定，也可作为小型伺服舵机、传感模块与机架之间的转接承载件，在空间局促的设备舱内部，异形轮廓可以避让周边的线束、管路凸起结构，不会和相邻零部件发生运动干涉。支座主体分为两个功能区段，一侧是带安装孔的法兰贴合面，加工时要求端面平面度控制在合理公差范围内，保证锁附后结合面完全贴紧，

　　不会出现局部翘曲导致的受力集中；另一侧延伸出带卡位棱边的插接轴段，轴段外轮廓做了多面切边处理，和配套设备的对接卡槽形成止转配合，传递扭矩时不会出现周向打滑，相比普通光轴插接的结构，抗扭转冗余量更高。设计过程中先梳理对接端的所有约束边界：首先确认对接设备的安装孔间距、孔位分布坐标，再核算支座需要承载的径向载荷与倾覆力矩，法兰盘的厚度按照螺栓预紧力的压溃强度做校核，8个安装孔的周边保留足够的实体壁厚，避免锁紧紧固件时孔位周边出现应力开裂。轴段和法兰衔接的位置做了平滑过渡圆角，消除直角交汇处的应力集中点，在设备承受振动冲击的工况下，过渡位置不会因为交变载荷产生疲劳裂纹。外形尺寸方面，法兰端的最大外轮廓宽度适配舱内预留的安装空间，

　　突出的轴段长度刚好插入对接卡槽的深度，不会出现轴段过长顶坏卡槽内部结构、或是过短导致插接深度不足松脱的问题。整个零件的建模过程同步完成了装配干涉校验，把周边相邻的线束接头、固定压条等零部件导入装配环境后，异形法兰的外边缘和周边零件保留了足够的安全间隙，装配时不需要现场修磨轮廓。支座的材质选型可根据使用场景匹配，常规工况采用压铸铝合金成型，在保证结构强度的同时控制整体重量，有绝缘需求的场景也可替换为高强度工程塑料注塑成型，两种工艺下该结构的拔模斜度、壁厚均匀性都已在建模阶段做了前置处理，法兰主体壁厚保持均匀，没有出现局部壁厚突变导致的成型缩孔缺陷。
