大疆A2飞控惯性测量单元结构建模

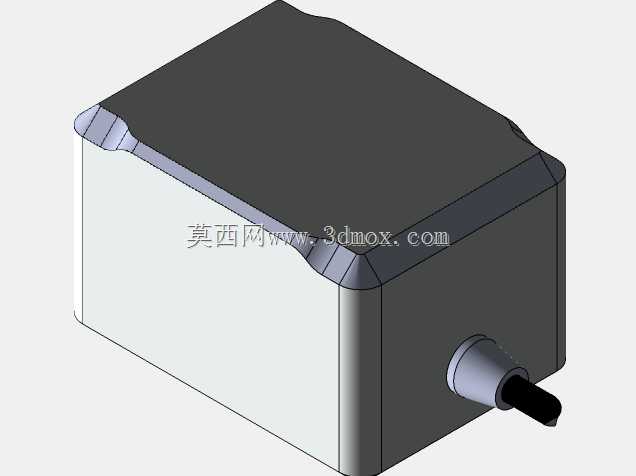

　　这套惯性测量单元的三维结构，围绕多旋翼无人机飞控系统的姿态感知需求搭建，整机采用带圆角过渡的封闭矩形盒体布局，侧部引出带护套的出线接头，整体轮廓紧凑规整，适配机载设备狭小的安装空间。从实际装机场景来看，这类IMU模块通常布置在无人机机身重心附近的减振平台上，盒体底面预留平整安装贴合面，可通过双面胶减振垫或小型固定座与机架承载板连接，四周圆角设计既避免装配时剐蹭线束，也降低盒体棱角在振动工况下的应力集中风险。

　　建模过程中优先还原了模块的装配边界：盒体分为深色上盖与浅色主体基座两部分，分模线沿盒体侧部周向布置，转角处做连续圆弧包边，对应实际产品的上下壳扣合或超声焊接结构；侧部出线位置采用阶梯式护套结构，根部做加粗过渡，末端收束为线缆出口，该结构用于约束出线弯折半径，避免飞行振动中线缆根部反复折损，同时为内部陀螺仪、加速度计芯片的走线提供防护通道。

　　功能层面，该模块作为飞控系统的核心传感部件，内部集成三轴陀螺仪与三轴加速度计，实时采集机体角速度与线加速度数据，为飞行控制器提供姿态解算的原始信号。封闭金属化外壳的设计思路，一方面为内部敏感传感芯片提供电磁屏蔽，阻隔机载电调、动力电源线的电磁干扰；另一方面壳体具备一定密封能力，阻挡户外飞行时的粉尘、少量雨滴侵入，保障传感数据稳定。

　　安装边界设计上，盒体整体长宽高比例适配标准飞控安装位，出线方向单侧布置，便于机架内线束朝飞控主板方向梳理，不会与周边GPS模块、电源管理模块产生布局干涉。外壳边角的全包圆角处理，也匹配注塑壳体的成型工艺特性，避免直角处填充不均、应力开裂的问题。结构建模完整还原了壳体分模、护套出线、安装贴合面等关键特征，可直接用于无人机机架布局校验、减振安装结构设计以及配套防护外壳的二次开发参考，工程师在整机堆叠时可直接调取该模型核对安装间距、出线走向，提前规避机载设备之间的装配冲突。
