燃烧器锅炉专用配套阀门结构设计

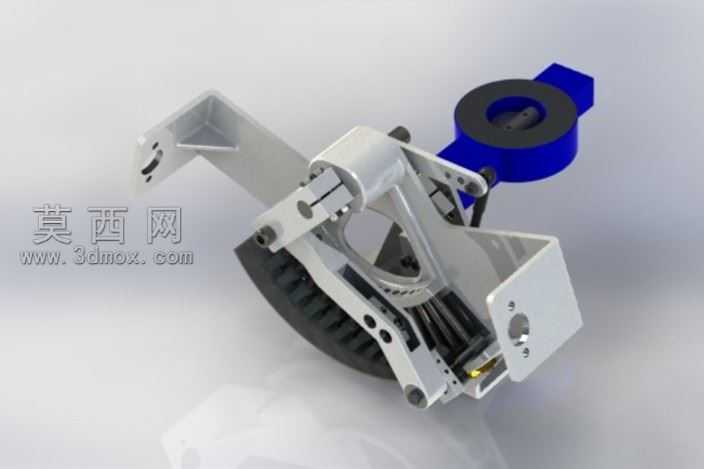

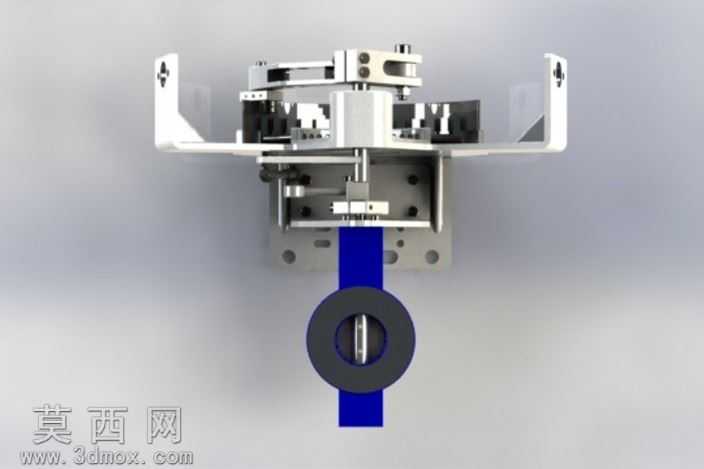

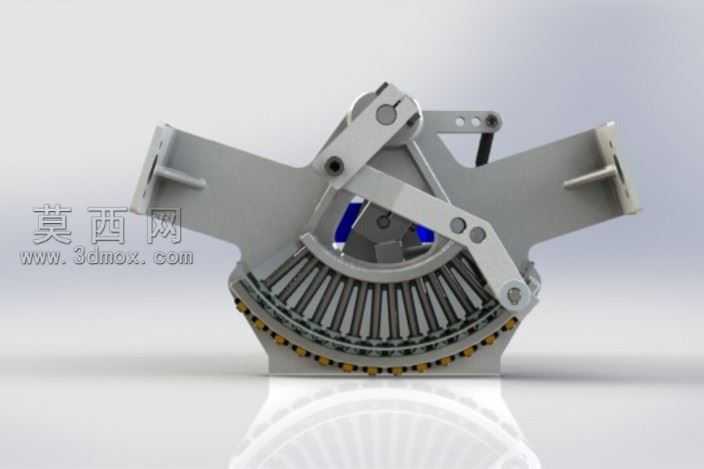

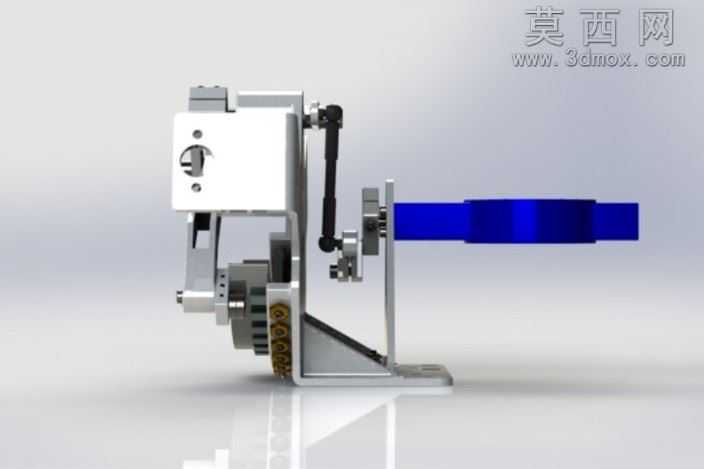

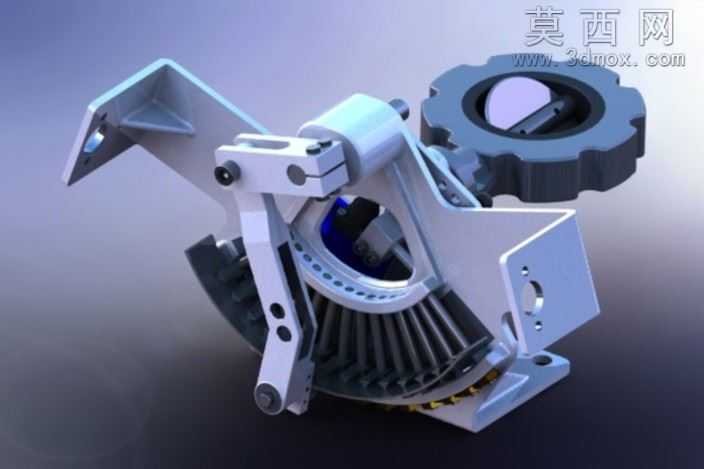

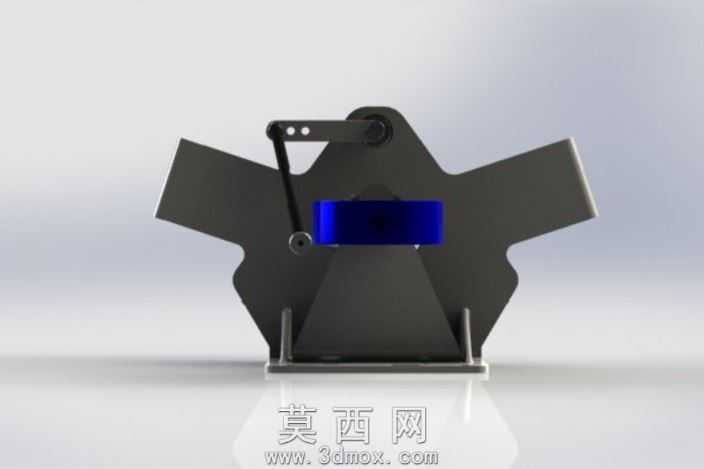

本模型为燃烧器锅炉场景专用的配套阀门三维设计作品，建模阶段采用自顶向下的设计思路，先根据燃烧器锅炉的管路安装空间、介质通断控制需求确定整体安装边界，再逐层拆分阀门的执行机构、连接基座、密封阀芯、传动组件等子部件，保证各零件间的装配间隙符合机械设计公差要求，避免出现运动干涉问题。建模过程中对金属结构件采用拉伸、切除、阵列等基础特征完成主体轮廓构建，对安装孔位、定位槽、倒角等细节特征逐一还原，确保每个结构都对应实际加工的工艺要求，不存在无法落地生产的无效结构。渲染阶段针对不同部件匹配对应材质属性，金属安装基座、执行支架赋予哑光不锈钢材质，还原金属构件的磨砂质感与轻微反光特性，阀芯密封部位赋予深色耐磨橡胶材质，凸显密封件的弹性质感，连接传动的轴类零件赋予亮面金属材质，区分不同功能部件的视觉差异，同时搭配浅灰色纯色背景突出阀门主体结构，通过柔和的环境光打光展现各部件的装配层次，让整体结构清晰可辨。结构设计上，该阀门采用上部集成式执行机构搭配下部对夹式阀芯的布局，上部执行机构通过多组定位支架固定在安装基座上，内部的传动组件可将驱动动作精准传递至下方阀芯，实现管路介质的通断控制；安装基座预留多组标准安装孔位，可直接适配燃烧器锅炉的对应安装工位，无需额外加工转接件；阀芯采用居中对称设计，保证介质流通时的受力均匀，降低流体冲击带来的结构损耗，蓝色标识条清晰标注阀门的开关状态，方便现场运维人员快速识别阀门工作状态。整体设计充分考虑燃烧器锅炉的高温工作环境，在结构布局上预留了足够的散热间隙，执行机构与高温管路段通过基座形成一定的隔热距离，延长执行部件的使用寿命，各连接部位的密封结构都做了适配高温工况的优化设计，避免长期高温运行下出现介质泄漏问题，完全匹配燃烧器锅炉的实际使用需求。
