虎蛾轻型飞机曲面燃油储油箱结构

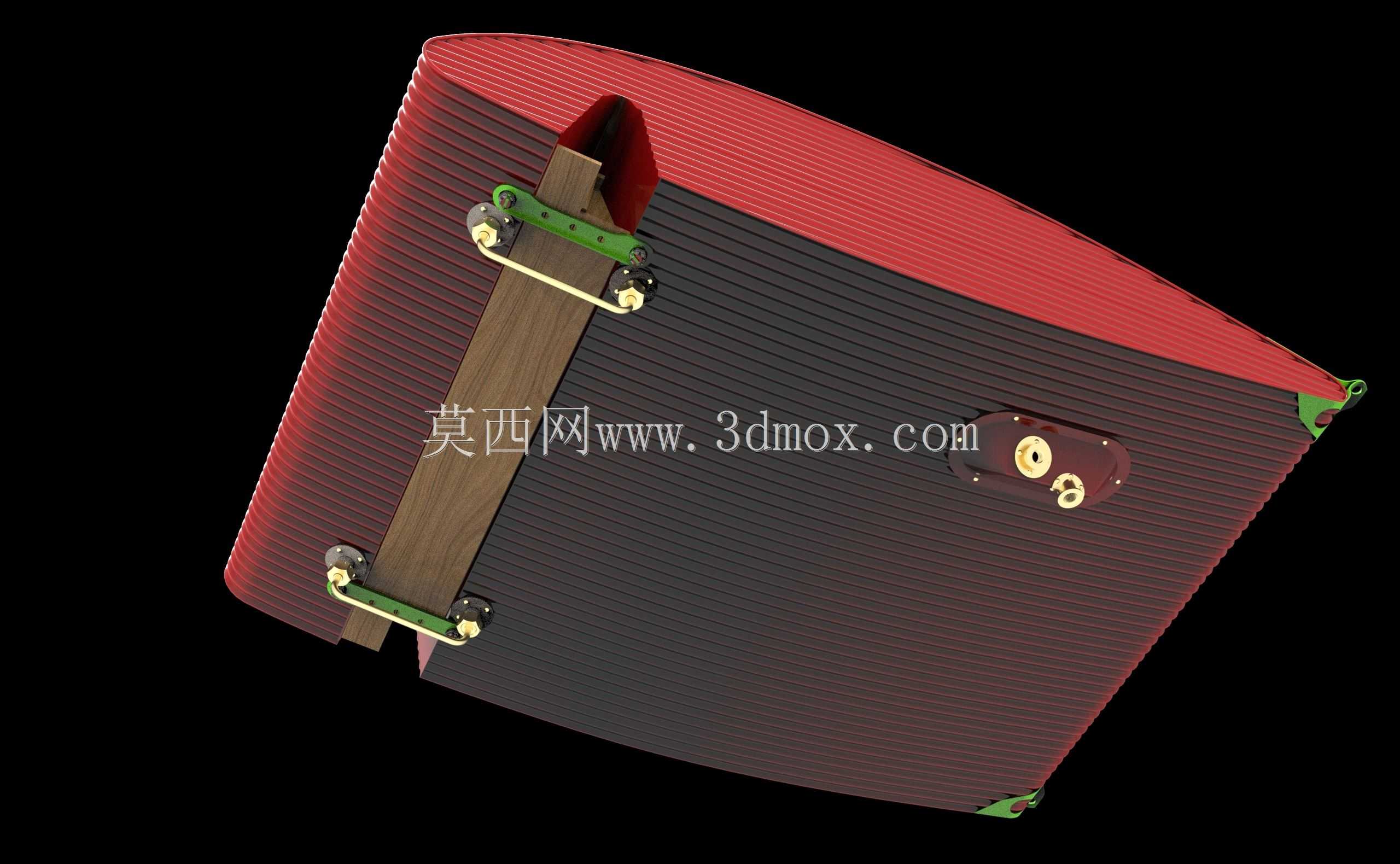

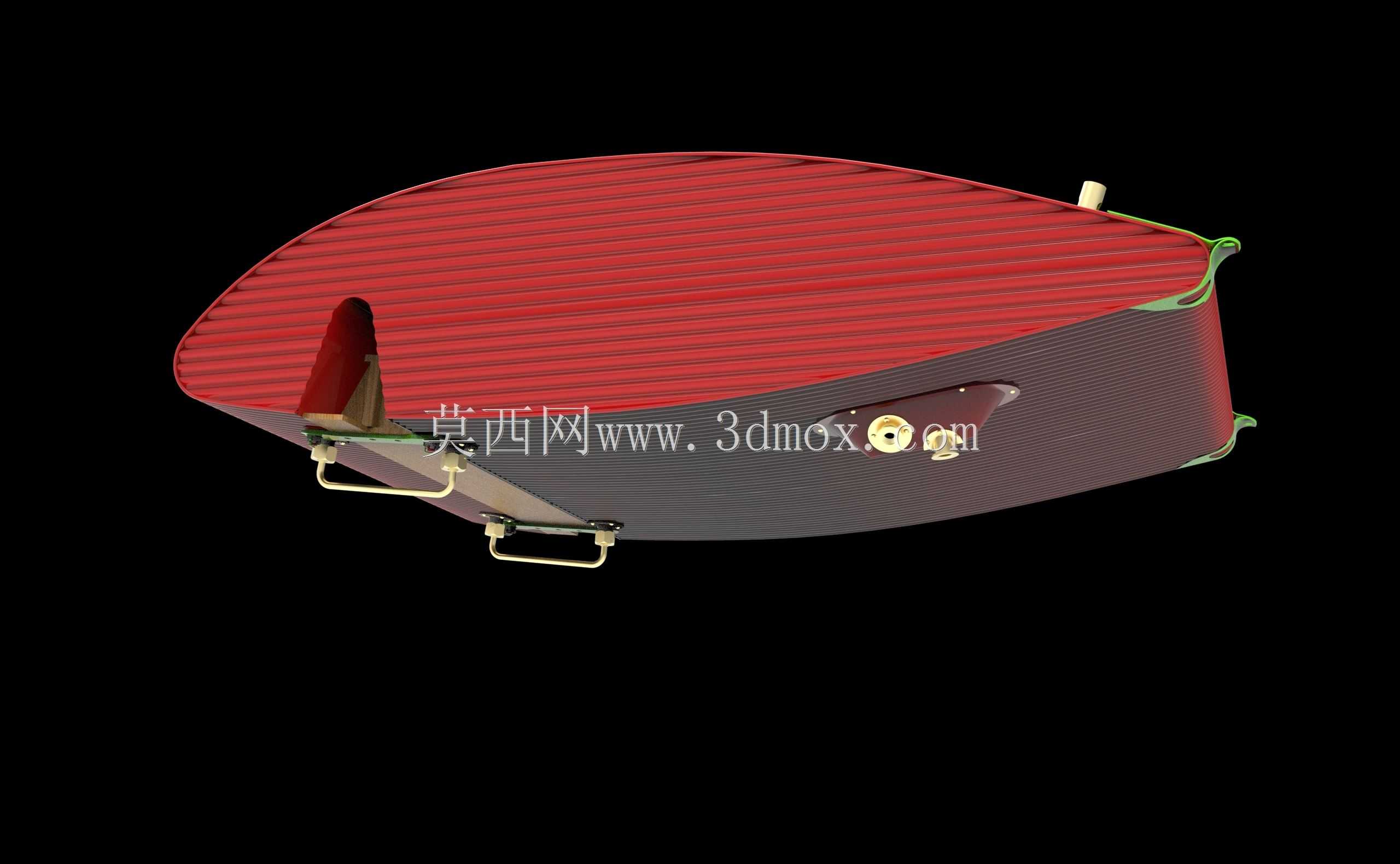

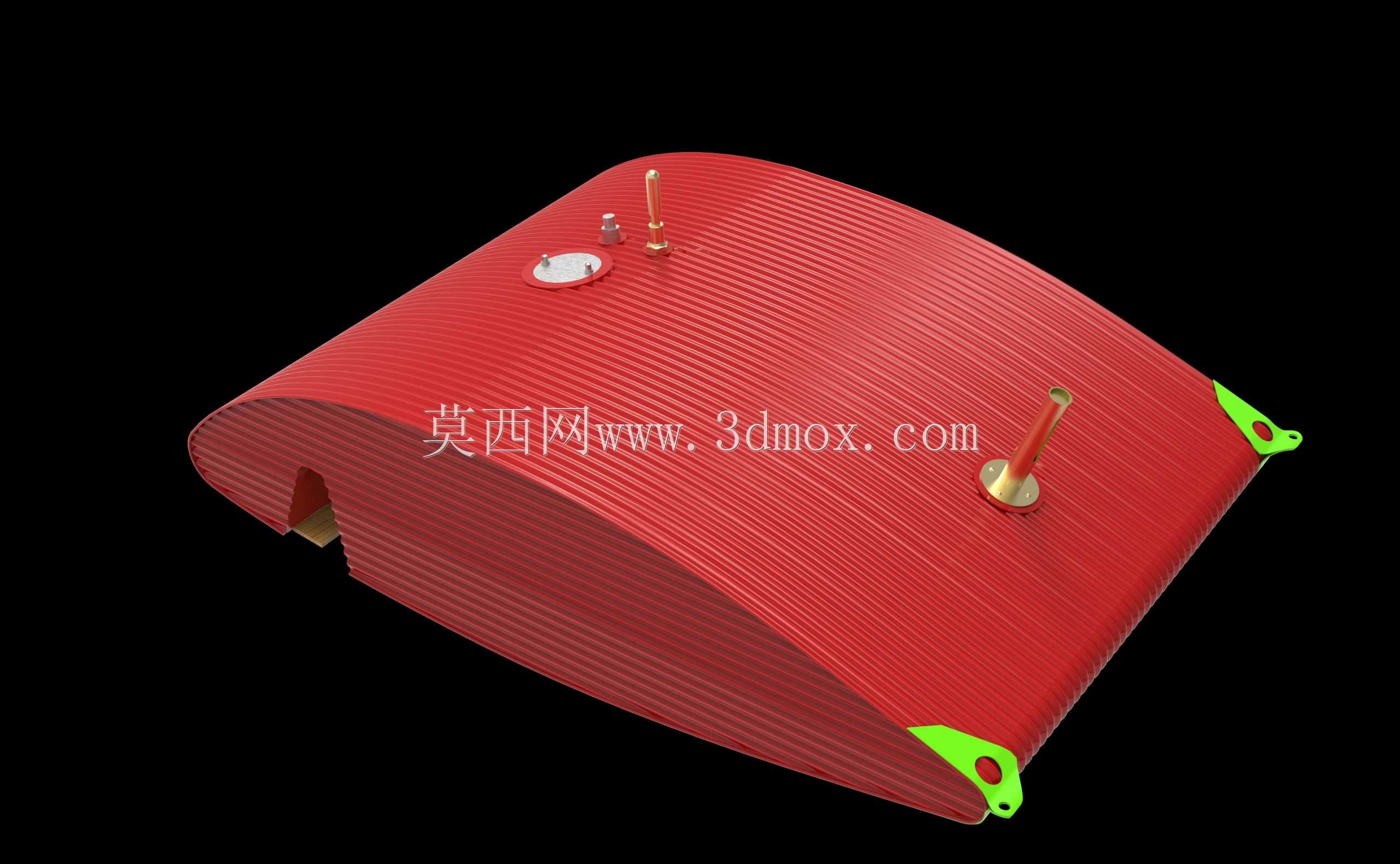

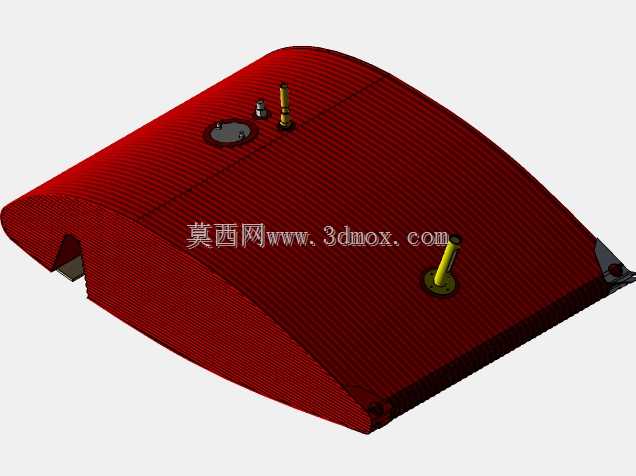

　　该储油箱体针对轻型双翼飞机的机翼内部安装空间开发，整体采用贴合翼型内腔的弧面薄壳构型，能够在有限的机翼弦向与厚度空间内最大化燃油装载容积，同时避开翼肋、翼梁等承力结构的干涉区域。箱体上表面沿弦向布置连续加强筋，既提升薄壳在燃油晃动载荷下的刚性，也抑制负压抽吸时壳体出现凹陷变形；边角位置设置带孔绿色安装耳片，耳片开孔与机翼内部支架的紧固点位对应，装配时可通过螺栓将箱体压紧在翼型支撑面上，限制飞行姿态变化带来的箱体窜动。

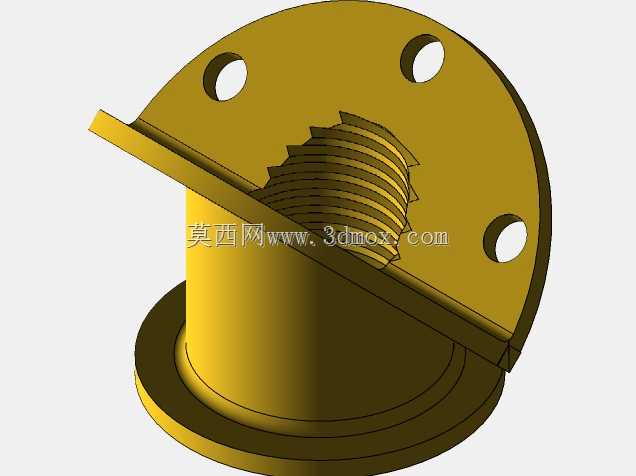

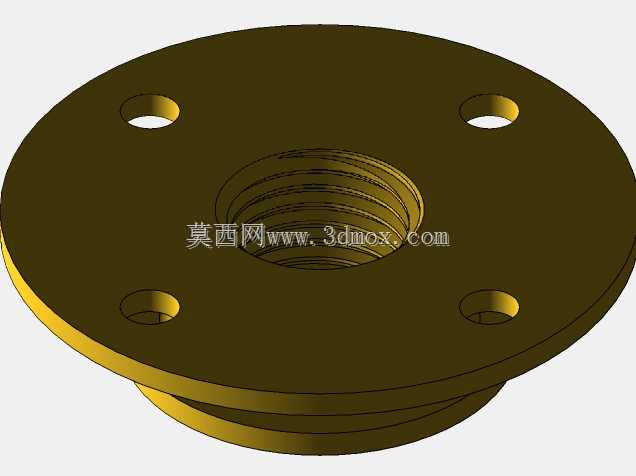

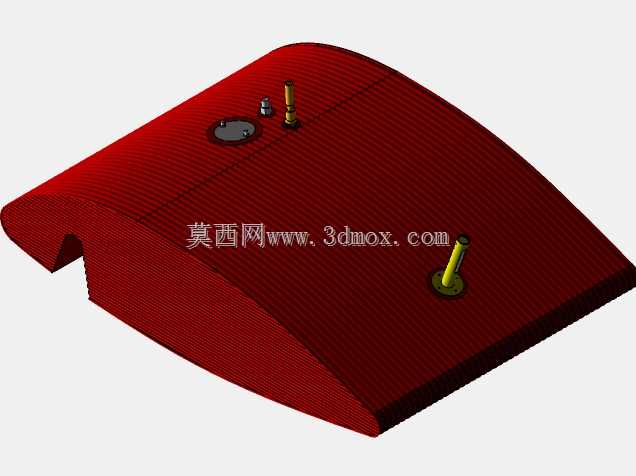

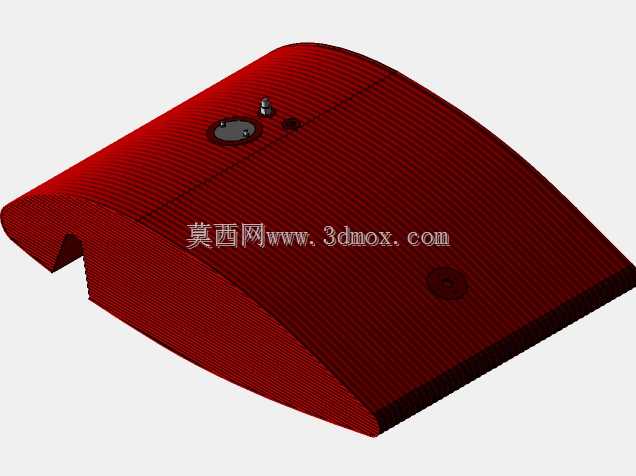

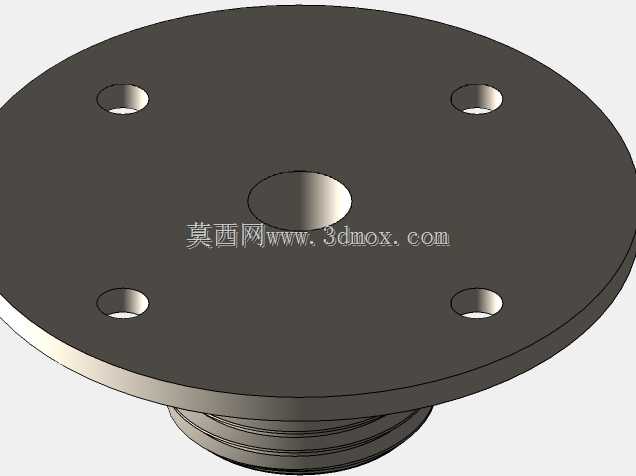

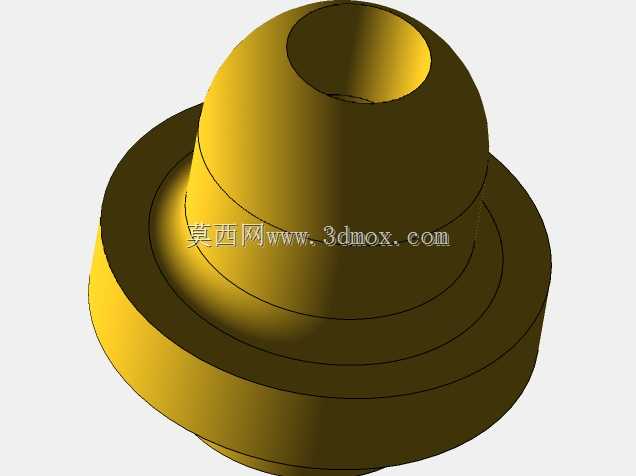

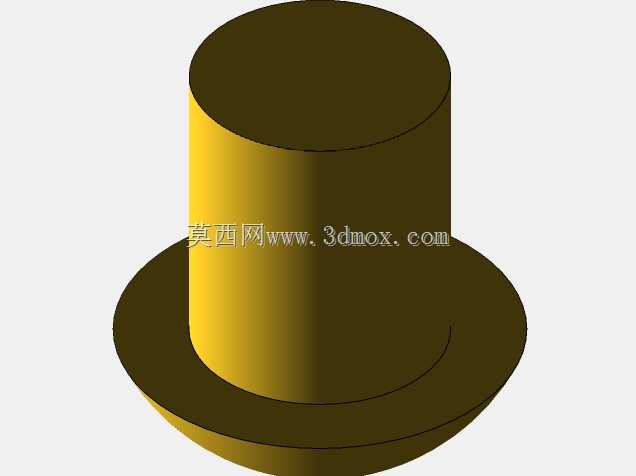

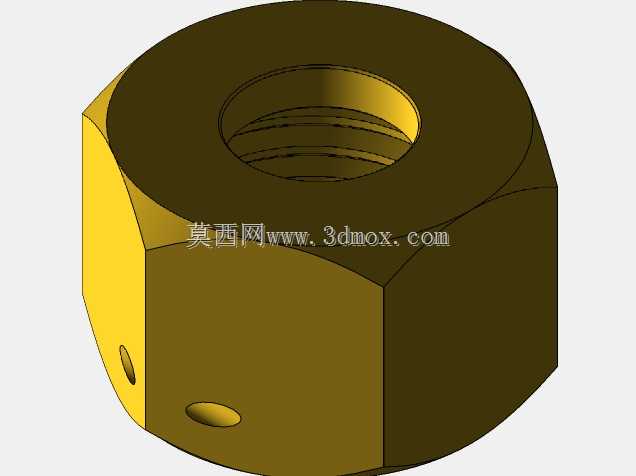

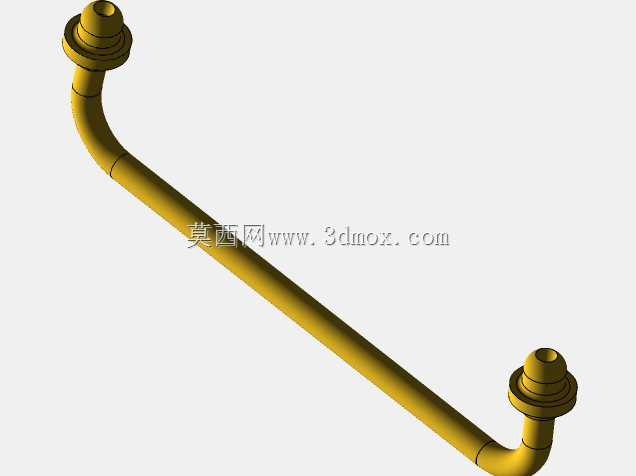

　　从功能接口看，箱体顶部布置多组金属管接头，分别承担加油、通气、向发动机供油以及油量传感信号引出的作用；不同接头的高度与朝向经过区分，可避免停机状态下燃油从通气管溢出，也能在大坡度爬升、俯冲机动时保证吸油口始终浸没在油液中。侧面圆形检修口盖用于内部清洁、密封检查和供油管路维护，口盖周边采用压紧密封结构，防止长期振动后出现渗油。

　　建模过程中先依据机翼内腔点云与翼肋间距确定箱体外包络，再对壳体下缘做切角处理，给翼梁前缘和线束通道留出安全间隙；安装耳片并非简单附加在壳体外侧，而是顺着箱体四角的应力走向延伸，使飞行中的惯性载荷、燃油重量载荷能够通过耳片直接传递到机翼支撑结构，减少薄壳局部应力集中。曲面壁厚在底部吸油区域适当加厚，顶部筋条间距随壳体曲率变化调整，曲率较大的前后缘区域筋条更密，平面区域则放宽间距，以控制整体重量。

　　实际使用中，这类油箱需要兼顾重力供油与泵油两种工况，因此接口位置、箱体最低点和通气路径必须协同设计：吸油管延伸至箱体低凹处，保证剩余燃油可被充分利用；通气接口保持与油箱最高气腔连通，维持油面压力稳定。外形边界完全服从机翼气动外形，外侧不突出蒙皮，安装后不会改变飞机局部流场；耳片孔位还预留少量装配补偿量，便于抵消机翼骨架焊接或铆接后的位置偏差。结构评审时需重点检查壳体与翼肋的最小间隙、接头与蒙皮检修口的对位关系，以及急转弯时机油不会封堵通气路，这些细节直接决定轻型飞机燃油系统的供油可靠性和维护便利性。
