虎蛾轻型飞机左舷下翼骨架结构

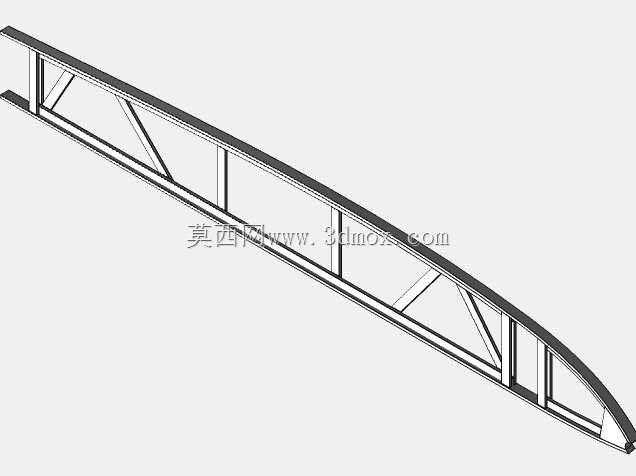

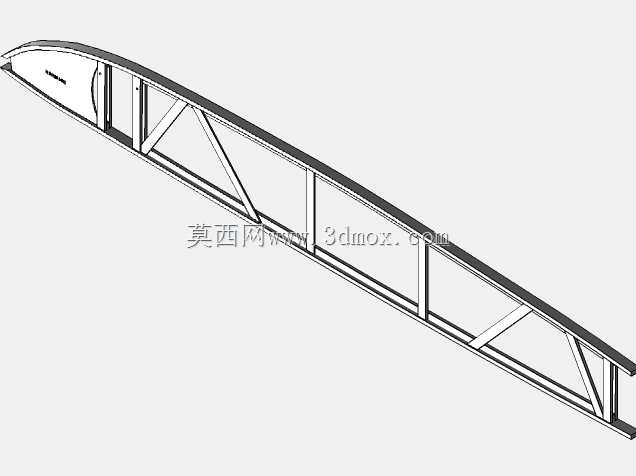

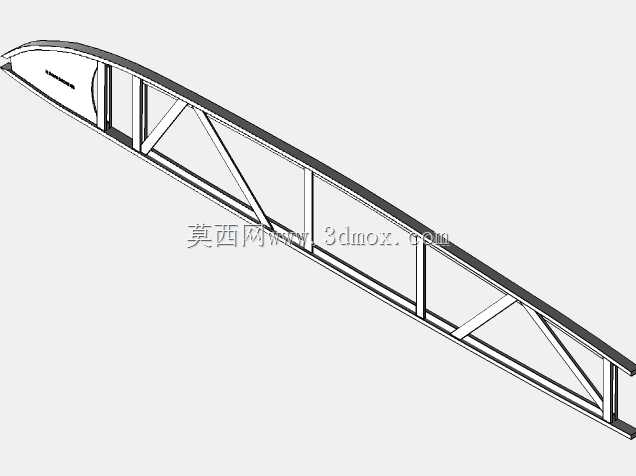

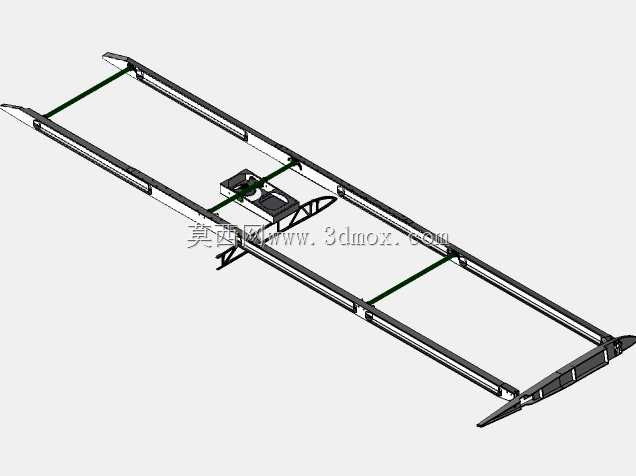

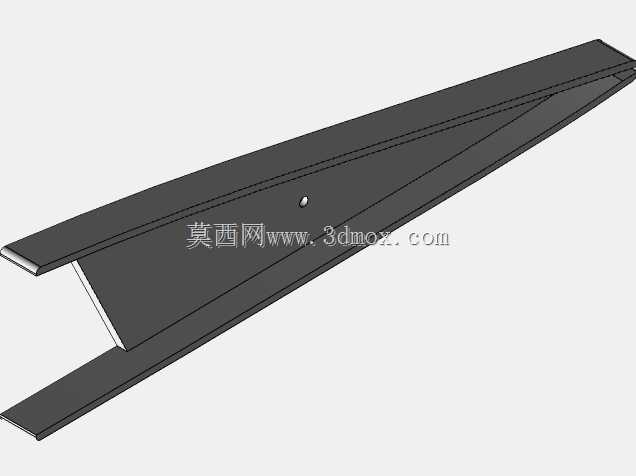

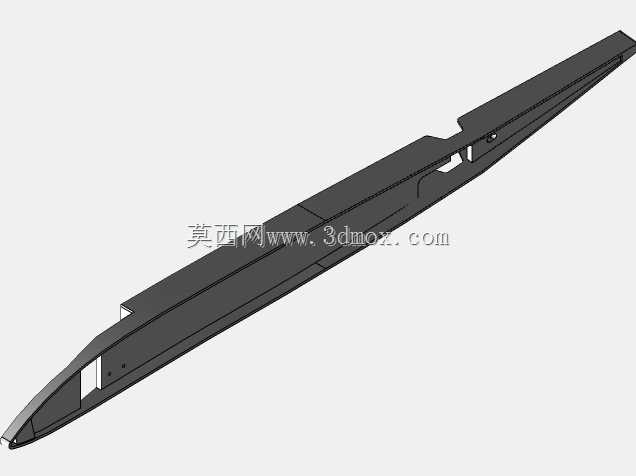

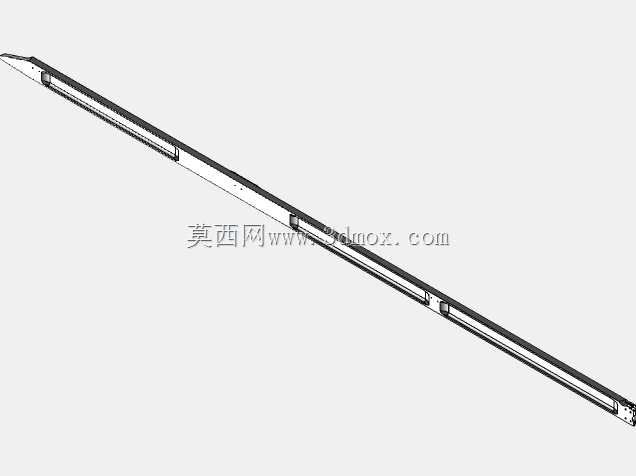

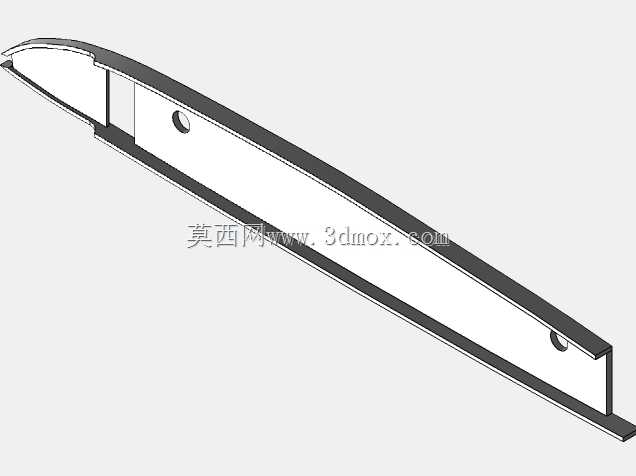

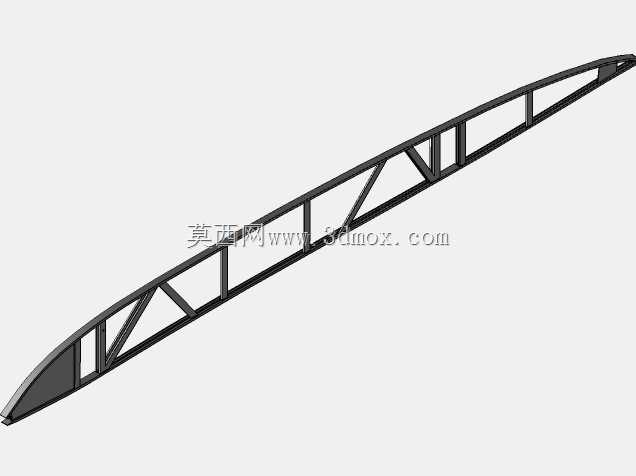

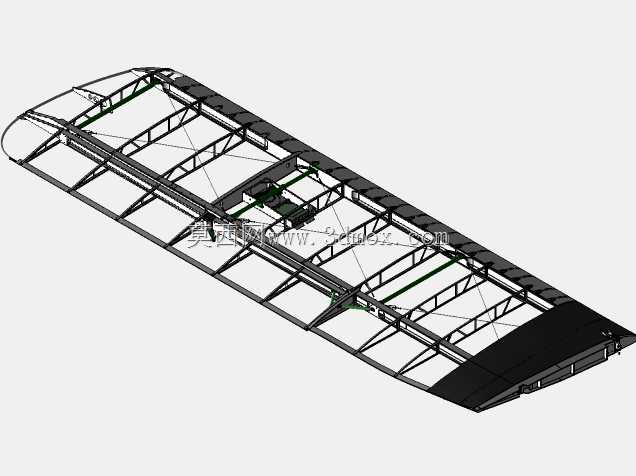

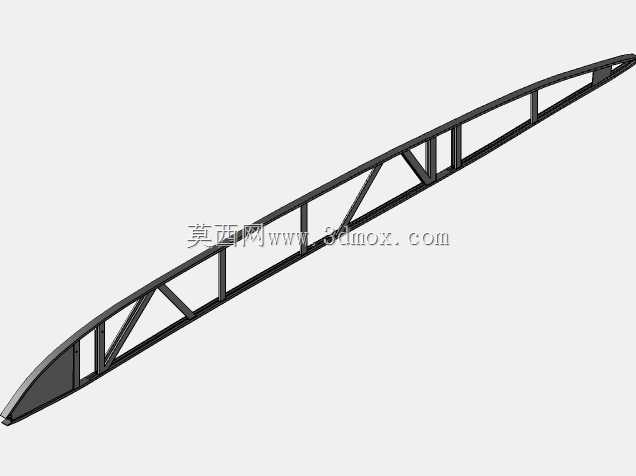

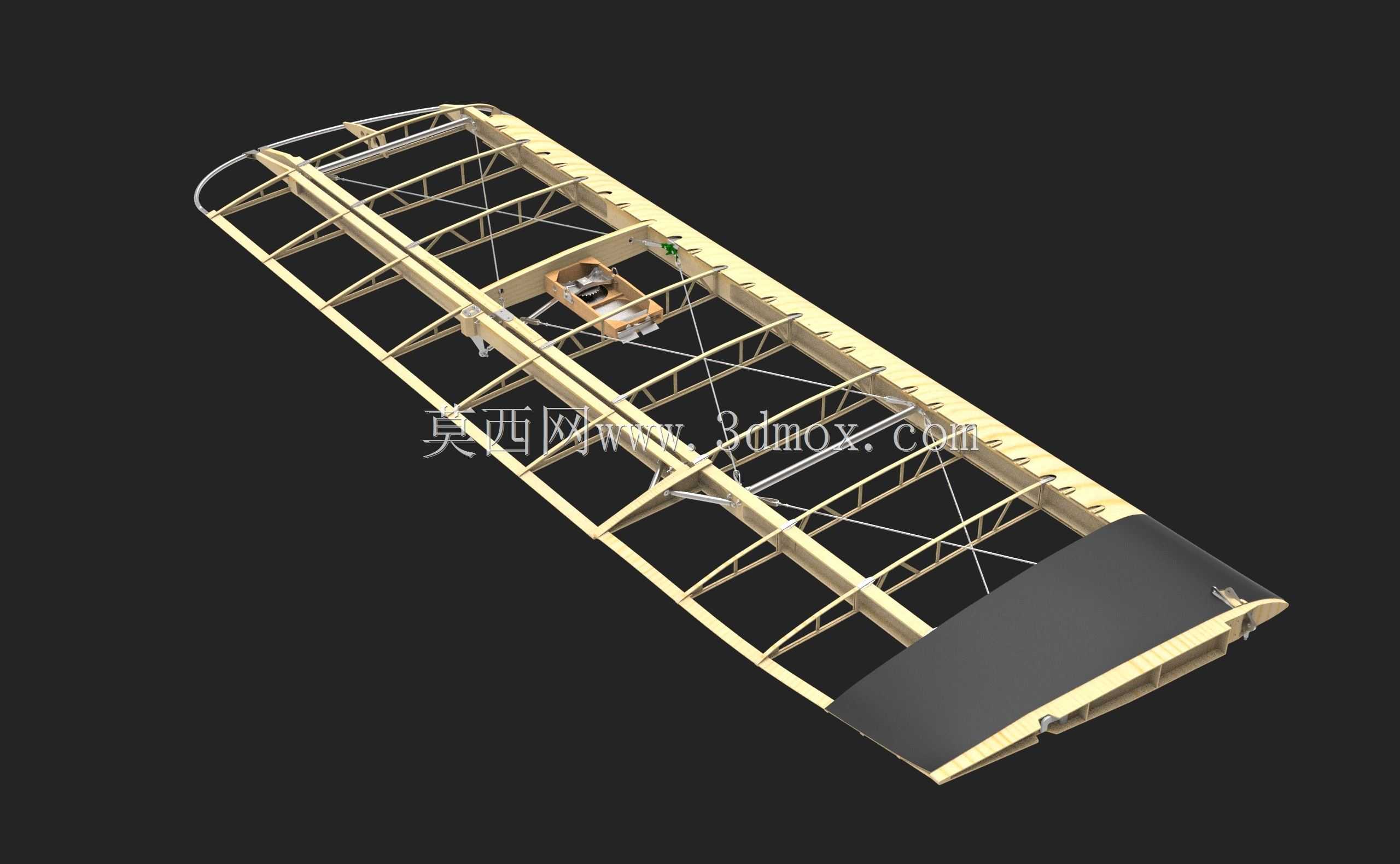

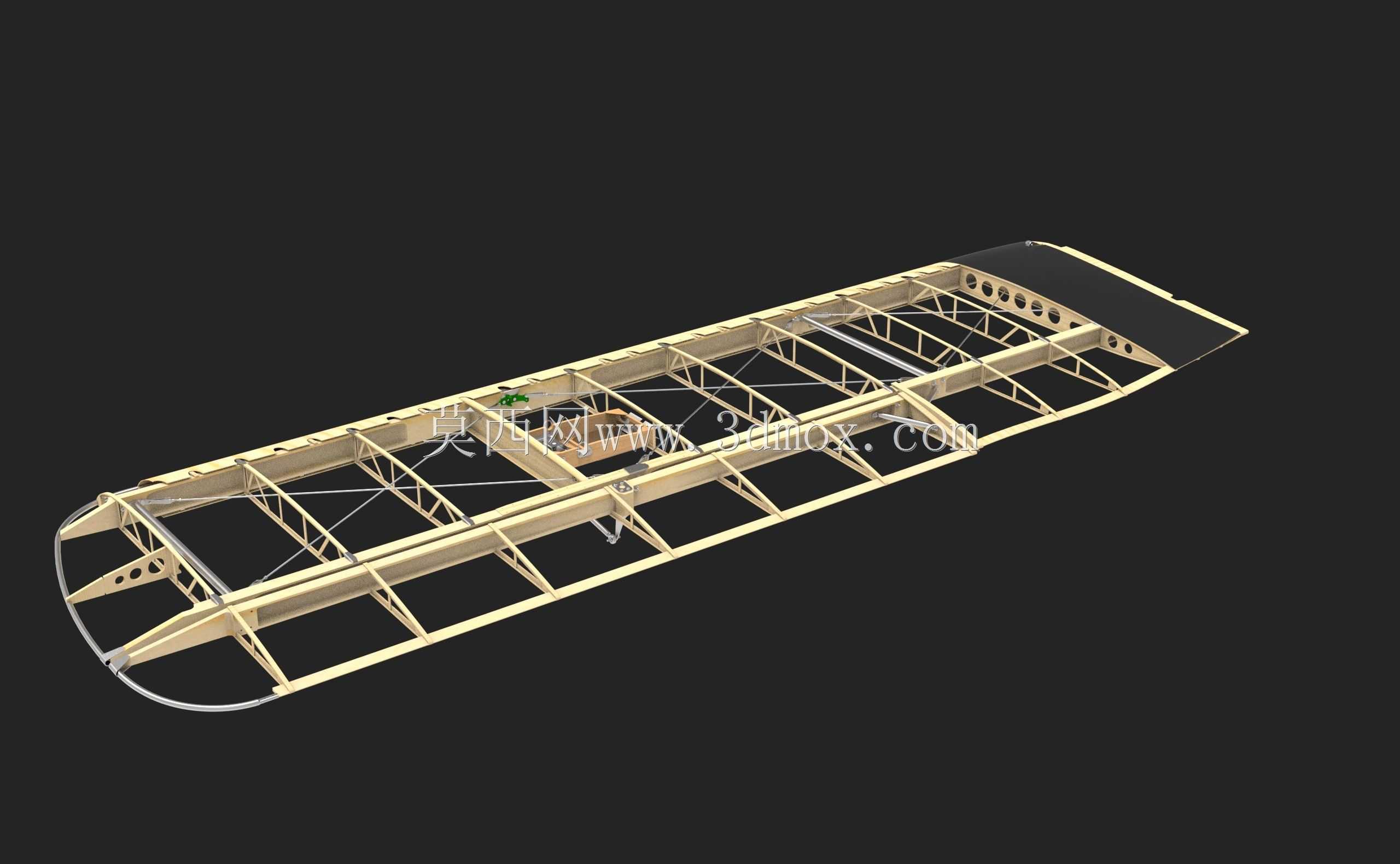

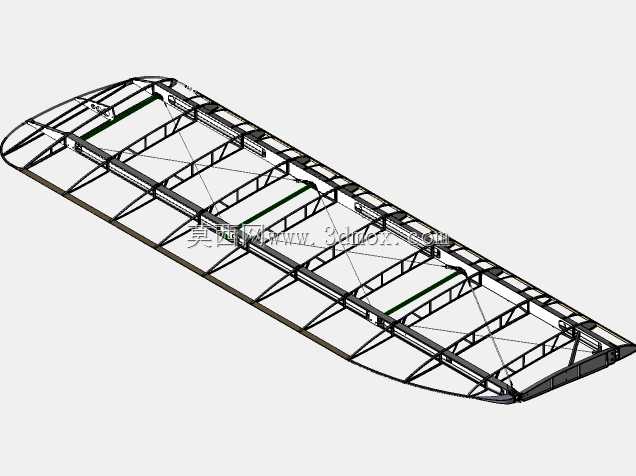

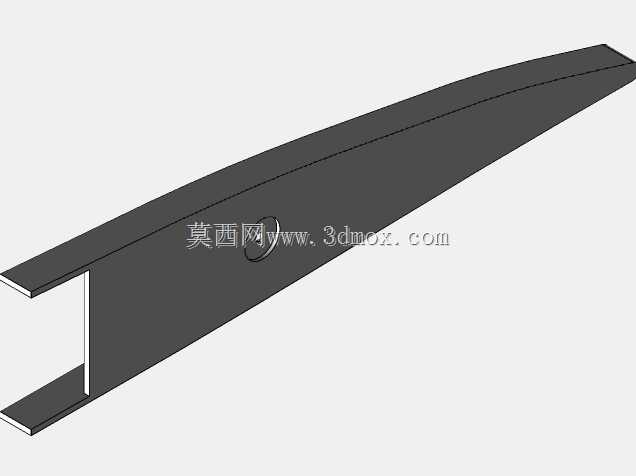

　　这套结构呈现的是轻型双翼机左舷下翼的承力骨架，对应右舷可通过镜像关系获得，属于虎蛾类飞机机翼装配中的关键部件。从工程视角看，机翼并非一块单纯的蒙皮外形，而是由翼梁、翼肋、张线支撑、前缘构件和后缘安装边界共同构成的空间受力体系。模型中可以清楚看到沿展向布置的主梁与辅助梁，翼肋按弦向位置依次排布，形成机翼剖面轮廓；肋板之间通过纵向桁条和斜向张线连接，使整个翼面在弯曲、扭转和气动载荷下保持刚度。

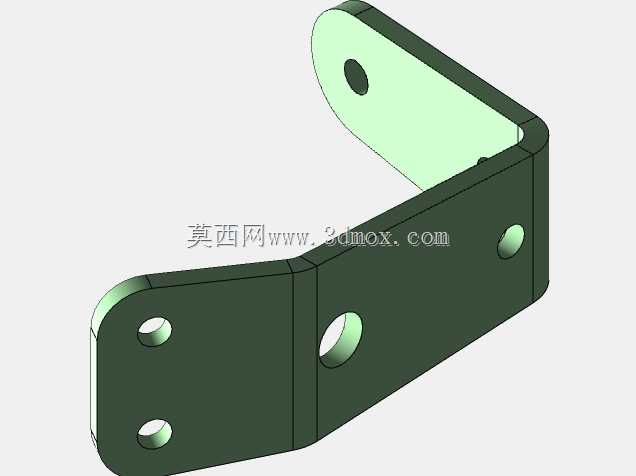

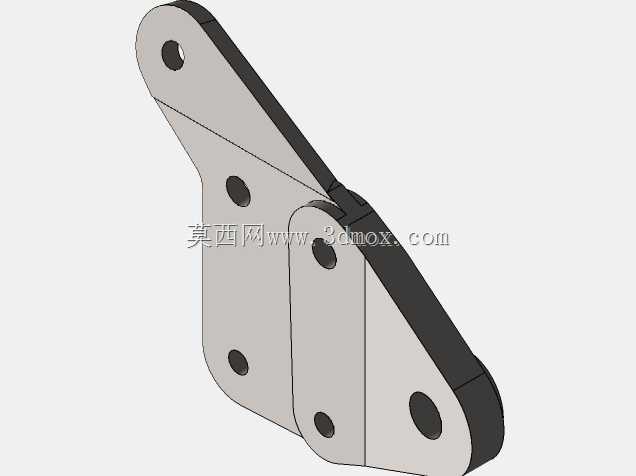

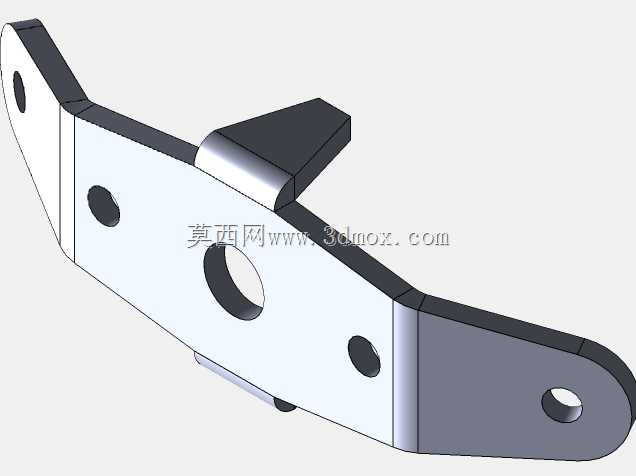

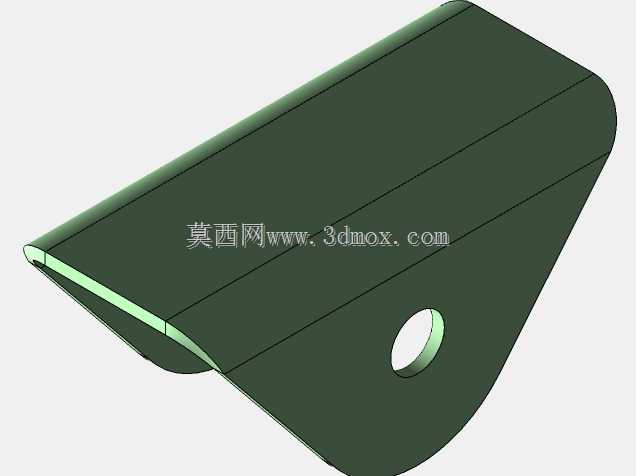

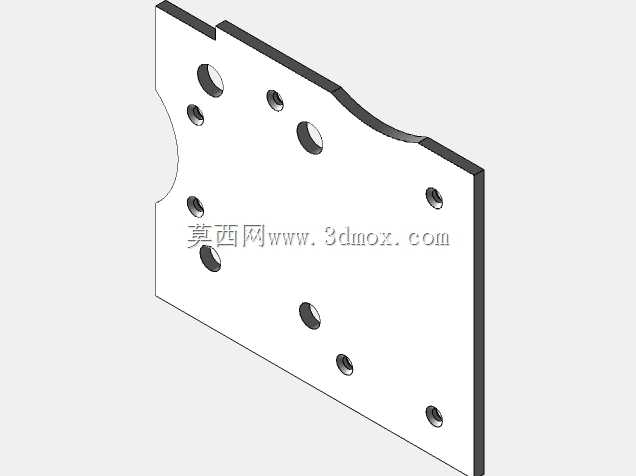

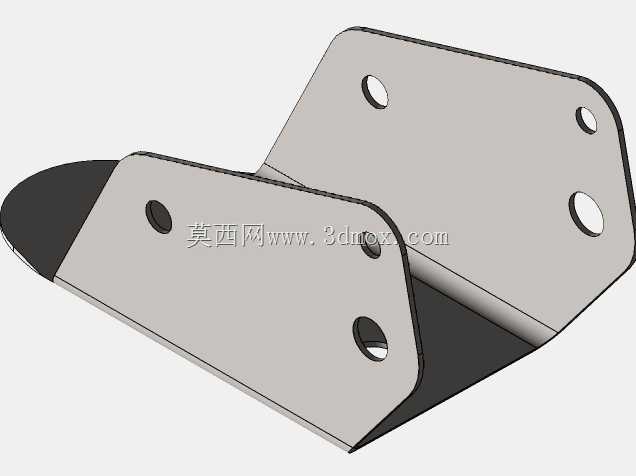

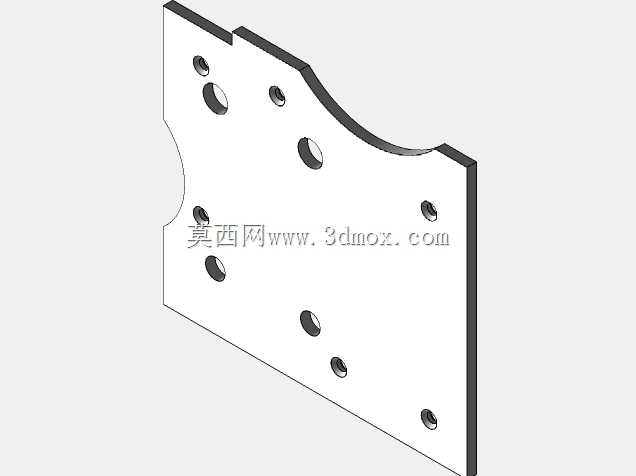

　　实际使用场景中，这类下翼安装于机身两侧下部，承担升力传递、起落架附近载荷分散以及双翼张线体系锚固等作用。飞行时，气动压力先作用于蒙皮，再由蒙皮传至翼肋，翼肋将载荷汇总到翼梁，最终通过翼根接头传入机身。因此，翼根区域的接头、梁端加强和开孔位置往往是设计校核重点。模型端部可见的弧形前缘、根部连接孔以及后缘收窄结构，都对应真实装配中的外形边界和紧固件布置。

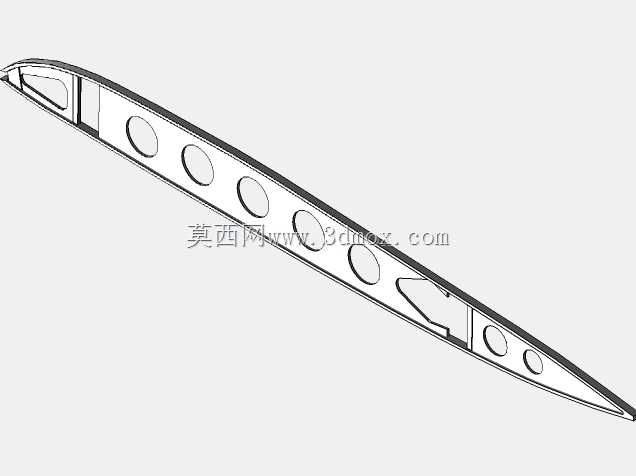

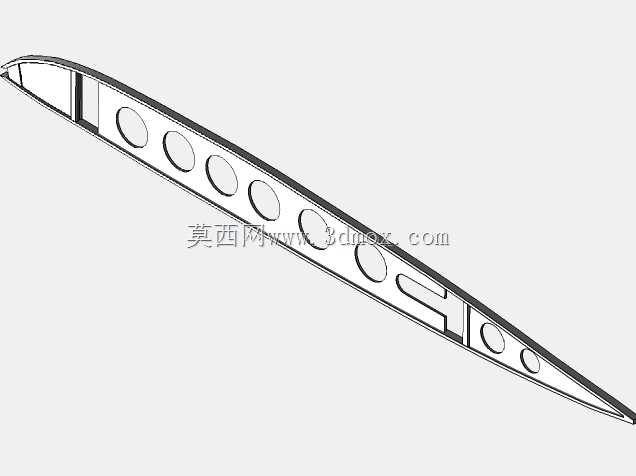

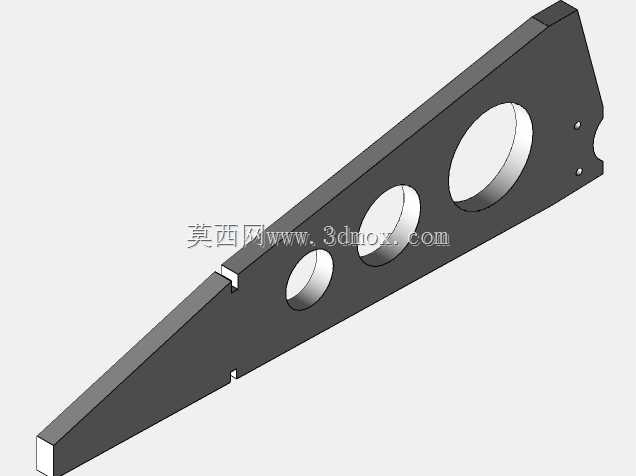

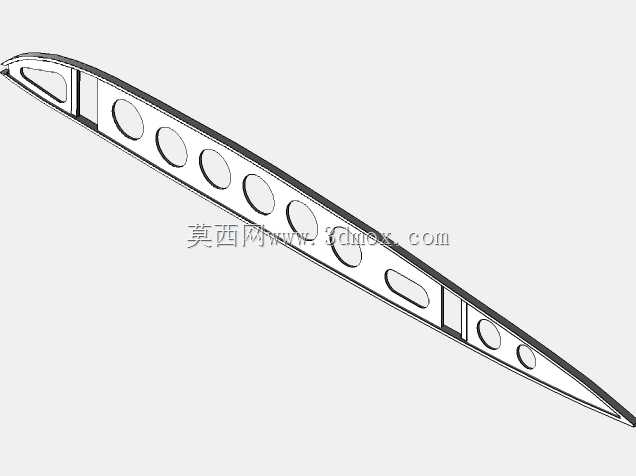

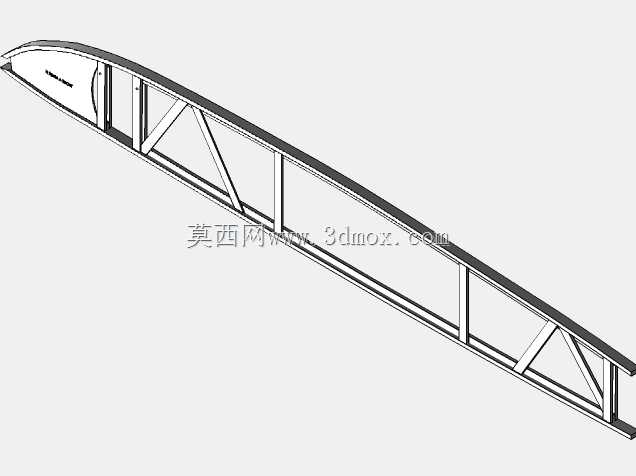

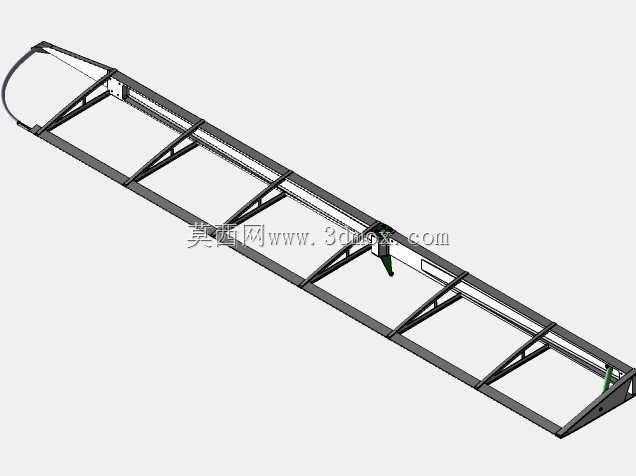

　　设计思路上，轻型飞机机翼强调在重量受限条件下获得足够强度与可维护性。骨架采用开敞式桁架布局，便于检查内部张线、管路和固定点；翼肋上的减重孔在保留剖面抗弯能力的同时降低自重；前后缘区域则兼顾蒙皮成形和外形光顺。阿勒龙相关结构也纳入下翼范围，说明翼后缘需要预留操纵面铰接与运动间隙，设计时不能只看静态翼型，还需核对偏转过程中与翼肋、蒙皮和支臂的干涉边界。

　　外形尺寸方面，机翼沿展向呈细长构件，弦向由厚翼型逐步过渡到较薄后缘，根部宽度和连接孔位决定与机身的安装接口。建模时应重点控制翼梁轴线、翼肋站位、翼型基准面和根端孔系的相对位置；若用于装配验证，还需把右舷镜像件、张线接头、阿勒龙铰链和机身对接点统一放入坐标体系，检查翼面倾角、安装角以及操纵面行程。对结构设计人员而言，该模型更适合作为机翼骨架布置、承力路径分析和轻型飞机装配关系研究的参考。
