动力传动用组合式凸轮轴结构设计

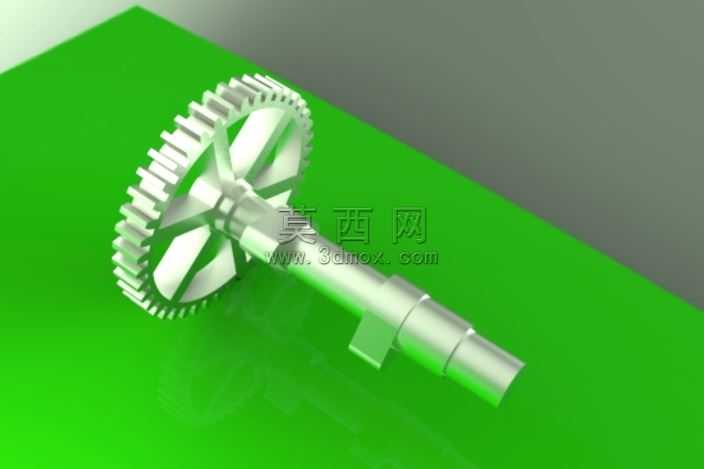

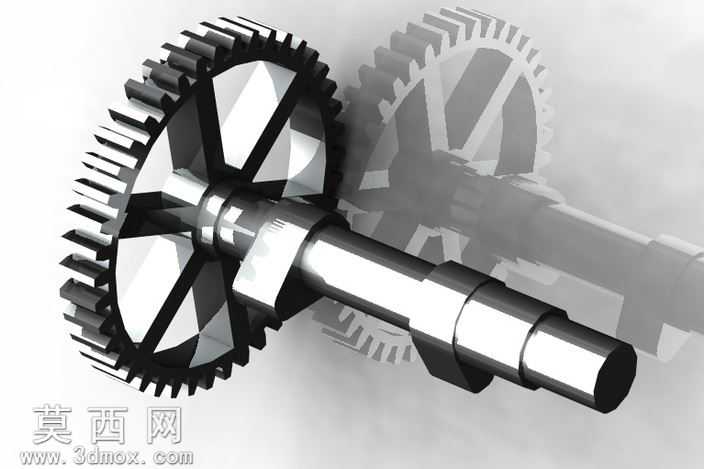

本作品为动力系统配套的组合式凸轮轴三维建模成果，建模阶段以机械传动设计规范为核心依据，先完成整体参数化基准搭建，以轴体的中心轴线为全局设计基准，依次定位轴段阶梯、凸轮安装位、集成齿轮的装配位置，确保各部分同轴度公差符合传动部件的设计要求。建模过程中对轴体的多段阶梯结构做了精细化处理，每一段轴径的过渡圆角、轴肩定位面都按照实际装配需求做了参数约束，既保证轴体与配套轴承、凸轮、齿轮的装配贴合度，也通过圆角结构优化降低轴段应力集中风险。集成在轴体上的齿轮采用渐开线齿形参数化生成，齿廓曲线、齿顶高、齿根高参数均匹配对应传动模数要求，轮齿与轴体的连接部分做了加强筋结构设计，提升齿轮与轴的整体连接强度，避免传动过程中出现应力断裂问题。渲染阶段采用金属材质质感表现，为轴体与齿轮赋予哑光金属钢材质，调整材质的粗糙度、反光度参数还原机加工金属零件的真实表面质感，背景选用高饱和度绿色衬底突出零件的轮廓结构，通过三点布光方案打亮零件的各个结构面，既清晰展现轴体的阶梯层次、齿轮的齿形细节，也通过柔和阴影强化零件的立体观感。设计思路上采用轴齿集成化结构，将传动齿轮与凸轮轴本体整合为一体，减少传统分体装配的零件数量，降低装配累积误差，提升动力传递的效率与结构稳定性，轴体上预留的凸轮安装位采用定位卡槽结构，可实现凸轮部件的快速定位装配，兼顾零件的加工工艺性与装配便捷性，整体结构完全适配动力系统的传动需求，可用于机械原理教学演示、动力系统装配仿真、零部件加工工艺参考等场景。
