不锈钢带端滚柱薄膜输送特殊通道结构

项目分类:输送机 发布时间:2022-07-14 ID:676991
  • 不锈钢带端滚柱薄膜输送特殊通道结构
  • 不锈钢带端滚柱薄膜输送特殊通道结构
  • 不锈钢带端滚柱薄膜输送特殊通道结构
  • 不锈钢带端滚柱薄膜输送特殊通道结构
  • 不锈钢带端滚柱薄膜输送特殊通道结构

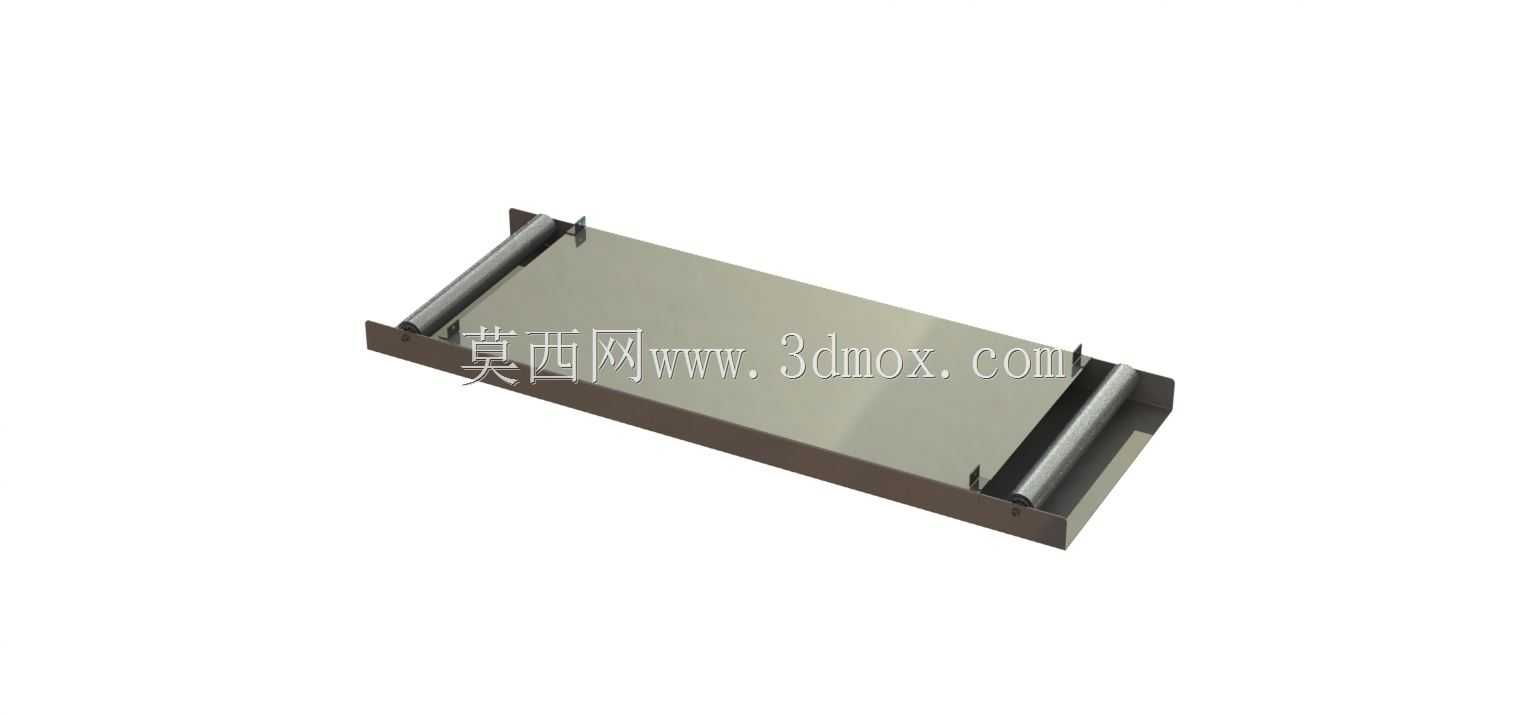

  在薄膜加工、软质卷材输送的产线布局中,这类带端滚柱的特殊通道常被布置在放卷工位与后续加工工位的衔接段,也可用于多段输送线之间的过渡接驳,解决软质薄膜在跨工位输送时易下垂、剐蹭、跑偏的常见问题。不同于常规的平面输送托板,该通道主体采用不锈钢板材折弯成型,整体为长条形槽式结构,两侧的折弯边形成天然的导向限位边界,可避免薄膜在输送过程中向两侧偏移脱出,不锈钢材质的工作面经过表面处理,粗糙度控制在合理区间,既不会因摩擦力过大阻滞薄膜行进,也不会因表面过于光滑导致薄膜打滑偏移。通道两端配置的不锈钢滚柱是整个结构的核心功能部件,滚柱采用悬臂式安装结构,两端嵌入通道侧边上的安装孔位,滚柱外圆面略高于通道主体的上平面,当薄膜从通道一端进入、

  另一端穿出时,两端的滚柱会将薄膜与通道端部的锐边完全隔开,避免薄膜在高速输送过程中被通道端面的剪切边刮破,同时滚柱自身可随薄膜的行进自由转动,将薄膜与通道端部的滑动摩擦转化为滚动摩擦,大幅降低薄膜行进的阻力,减少薄膜表面的拉伸变形与划痕损伤。从设计思路来看,该通道的结构完全围绕软质薄膜的输送特性展开,首先是主体板材的厚度选择,需要兼顾结构刚性与整体重量,过薄的板材会在长跨度布置时出现中部下挠,导致薄膜在通道中部积存褶皱,过厚的板材则会增加整体重量,提升安装支撑的负载要求,同时增加材料成本。其次是两端滚柱的安装同轴度要求,两个滚柱的轴线需要保持平行,且与通道的长度方向垂直,否则会导致薄膜在输送过程中出现单侧受力,

  逐步向张力更小的一侧偏移,最终出现跑偏卡料的问题。滚柱自身的外径选择也经过匹配,过小的滚柱会增大薄膜的包角,增加薄膜的弯曲应力,对于厚度较薄的塑料薄膜来说容易产生不可逆的折痕,过大的滚柱则会增加通道两端的结构尺寸,占用更多的安装空间,同时提升滚柱自身的转动惯量,在薄膜高速启停输送时容易出现惯性打滑。在安装边界方面,该通道的底部为平面结构,可通过螺栓直接固定在输送线的机架横梁上,安装时需要保证通道上平面与前后衔接的输送辊面处于同一水平高度,高度差过大会导致薄膜在进出通道时出现爬坡或下坠,影响输送稳定性。通道两侧的折弯边高度根据输送薄膜的最大宽度设计,预留足够的导向余量,避免宽幅薄膜输送时脱出导向边界。在实际应用场景中,

  这类通道除了用于塑料薄膜输送,也可适配薄型纸张、金属箔材等软质带状物料的输送过渡,针对不同的物料特性,可调整通道工作面的表面处理方式,比如输送易产生静电的薄膜时,可采用抗静电表面处理的不锈钢板材,避免静电吸附导致的薄膜贴附阻滞;输送粘性较强的软质物料时,可在工作面喷涂低摩擦系数的涂层,进一步降低物料行进的阻力。结构上没有多余的复杂传动部件,两端滚柱为无动力自由转动结构,不需要额外配置驱动源,整体维护成本极低,仅需要定期清理滚柱转动部位积存的物料碎屑,避免卡滞即可长期稳定运行。在进行三维建模时,需要重点还原通道主体的折弯角度、滚柱的安装位置与配合间隙,折弯边的圆角半径需要符合钣金加工的工艺要求,避免出现无法加工的锐角结构,滚柱与安装孔之间的配合间隙需要控制在合理范围,既要保证滚柱转动灵活,也要避免间隙过大导致滚柱出现径向窜动,影响输送精度。
