适配M5螺纹的蝶形螺母紧固连接件

　　日常做小型电子设备、桌面工装的结构调试时，经常遇到需要频繁拆装、又找不到合适扳手的场景，比如给手持检测设备换电池仓盖板、给桌面路由器加装固定支架、给小型3D打印机的耗材导向架做位置微调，这类场景的紧固件不需要太大的锁紧力，但要求徒手就能完成松紧操作，不用额外找一字、十字螺丝刀或者对应规格的呆扳手，蝶形螺母就是为这类场景设计的典型连接件。

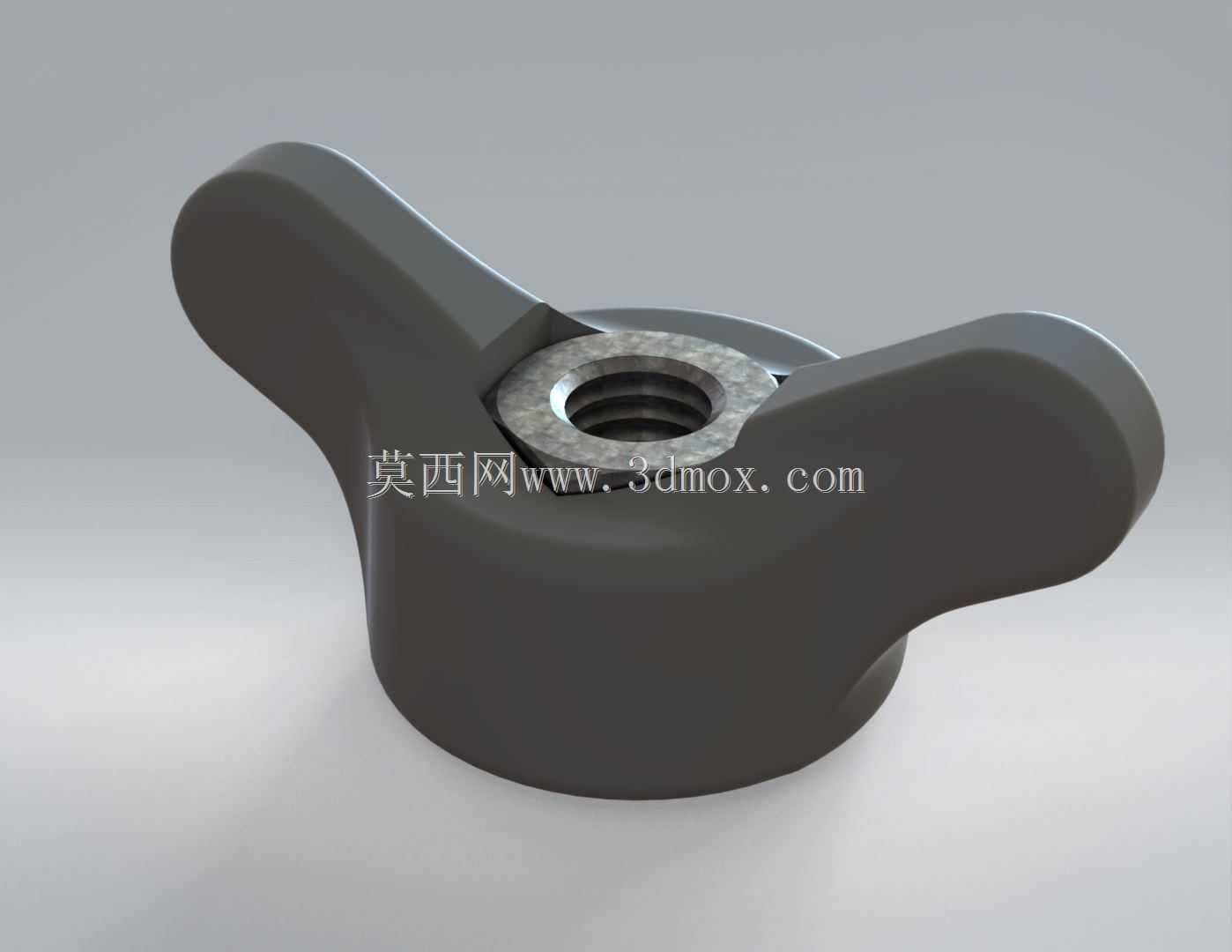

　　这款蝶形螺母适配M5规格的公制粗牙螺纹，内嵌的金属螺纹嵌件保证了螺纹啮合的强度，不会因为多次手拧出现滑牙问题，外部的蝶形翼片采用了符合人体工学的弧度设计，翼片的宽度刚好能让成年人的拇指和食指自然发力，拧动的时候不会硌手，翼片和主体的过渡位置做了圆角处理，没有尖锐的棱角，即使是需要快速拧紧的场景，也不会划伤操作人员的手部。

　　从安装边界来看，这款螺母的主体圆柱部分直径控制在18mm以内，两侧翼片展开后的总宽度在42mm左右，轴向总高度不超过15mm，安装时只需要在对应安装板上开出直径5.2mm的通孔，穿入M5的外螺纹件（螺栓、螺柱或者自带螺纹的安装柱）之后，直接用手拧动蝶形翼片就能完成锁紧，不需要预留扳手的操作空间，对于内部空间紧凑的小型设备来说，这种小尺寸的手拧紧固件能大幅降低结构设计的空间预留难度。

　　设计这类蝶形螺母的时候，最需要注意的是金属嵌件和外部握持部分的结合强度，很多廉价的蝶形螺母用几次就会出现金属螺纹套和外部塑料/胶木主体打滑空转的问题，这款结构在嵌件的外圆做了滚花处理，嵌件和主体注塑或者压装的时候，滚花的凹槽会被主体材料填充，形成可靠的机械咬合，即使施加超过手拧最大力度的扭矩，也不会出现嵌件和主体脱离的情况。另外翼片的受力角度也经过了优化，拧动时的力臂长度刚好平衡了操作便利性和结构强度，不会因为力臂太长导致翼片在大力拧紧时发生断裂，也不会因为力臂太短导致拧不动、锁紧力不足。

　　实际应用中，这类蝶形螺母除了小型电子设备的调试固定，还能用在摄影器材的快装组件、小型实验台的夹具调节、家用DIY置物架的组装、儿童玩具的易拆装结构上，只要是需要无工具拆装、锁紧力要求在10N·m以内的连接场景，都能适配。和普通的六角螺母相比，它不需要配套工具，拆装效率能提升数倍，和滚花手拧螺母相比，蝶形的翼片能提供更大的力臂，同等手劲下能获得更大的锁紧力，不容易因为手滑出现拧不紧的情况。

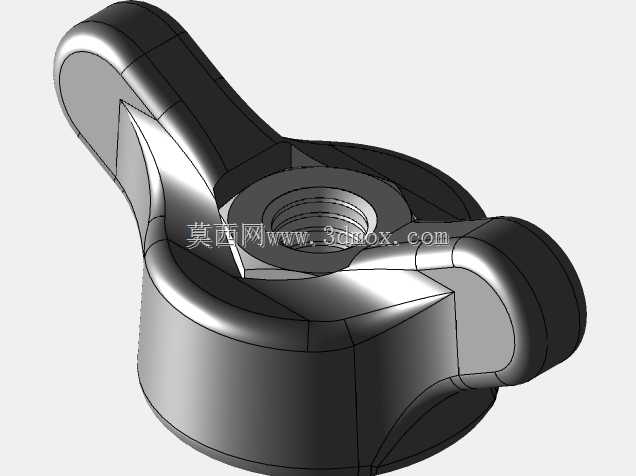

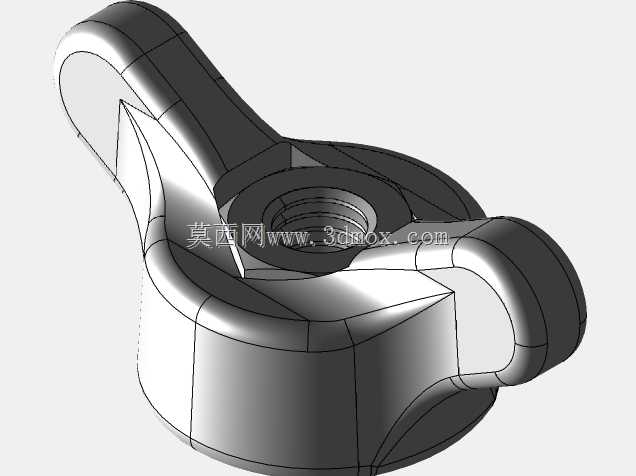

　　做三维建模的时候，这类零件需要重点关注螺纹部分的标准参数，M5粗牙螺纹的螺距是0.8mm，螺纹小径要控制在4.134mm左右，保证和标准外螺纹件的啮合顺畅，同时翼片的曲面要做连续的曲率过渡，避免出现应力集中的位置，主体和嵌件的配合面要做0.1mm左右的过盈量设计，保证压装或者注塑后的结合可靠性，另外整个零件的外表面要做圆角处理，所有棱角的R角不小于0.5mm，既避免使用时划伤手，也能在注塑生产的时候减少应力集中，降低零件开裂的概率。

　　在设备选型的时候，要注意根据实际的锁紧力需求选择对应规格的蝶形螺母，M5规格的这款适合轻型连接场景，如果是需要更大锁紧力的场合，就要选择更大规格、翼片尺寸更大的型号，同时要注意使用环境，如果是在高温、有油污的场景下使用，外部主体要选择耐温耐油的胶木或者增强尼龙材质，金属嵌件要做镀锌或者不锈钢的防锈处理，避免长时间使用出现锈蚀，导致螺纹拧不动的问题。
